Fault Diagnosis Method of Belt Conveyor Roller Bearings Based on NSST4-SVD-DBN

doi:10.3969/j.issn.1004-132X.2026.03.015

Abstract

Abstract:

Aiming at the problems of difficulty in extracting feature information generated by belt conveyor roller bearing faults， as well as low accuracy and poor robustness of fault diagnosis and identification， NSST4， SVD and DBN methods were combined to propose a suitable method for belt conveyor roller bearing acoustic signal fault diagnosis. Firstly， sequential variational mode decomposition （SVMD） was used to process the acoustic signals to enhance the recognizability of fault features. Second， the processed one-dimensional signals were converted to a two-dimensional time-frequency matrix by NSST4， which was used as the inputs of the feature matrix. Subsequently， the feature matrix was downsized using SVD technique to extract the key singular value vectors that might characterize the status of the roll bearings. These singular value vectors were then input into DBN， and the DBN core parameters were optimized by the improved sparrow search algorithm （ISSA） to improve the recognition performance of the model. Finally， in order to further validate the effectiveness of the proposed method， it was tested by simulated fault experiments and field experiments. In the simulated fault experiments of the roller bearings， the accuracy rate of the proposed method reaches 97.91%. Compared with other 5 methods， the accuracy of the proposed method is the highest， and the mean absolute error （MAE） is the lowest. In the field experiments， the recognition accuracy reaches 96.57%.

Key words: fault diagnosis, acoustic signal, double fourth-order synchronous compression transform （NSST4）, singular value decomposition （SVD）, deep belief network（DBN）

摘要：

针对带式输送机托辊轴承故障所产生的特征信息难以提取，以及故障诊断识别准确率低、鲁棒性差的问题，将二重四阶同步压缩变换（NSST4）、奇异值分解（SVD）与深度置信网络（DBN）相结合，提出一种带式输送机托辊轴承声信号故障诊断方法。利用逐次变分模态分解（SVMD）对声信号进行处理以增强故障特征的可辨识度。通过NSST4将处理后的一维信号转换为二维时频矩阵，并将该矩阵作为特征矩阵输入。采用SVD技术对特征矩阵进行降维处理，提取出能够表征托辊轴承状态的关键奇异值向量。这些奇异值向量随后被输入DBN中，DBN核心参数通过改进的麻雀搜索算法（ISSA）进行优化，以提高模型的识别性能。通过模拟故障实验和现场实验进行了测试，验证了所提方法的有效性。在托辊轴承的模拟故障实验中，所提方法实现了97.91%的准确率。与其他5种方法对比发现，所提方法准确率最高，且平均绝对误差（MAE）最低。在现场实验中，识别准确率可达96.57%。

关键词: 故障诊断, 声信号, 二重四阶同步压缩变换, 奇异值分解, 深度置信网络

CLC Number:

TP133.3

HU Kun, CHEN Zhuo, HAN Xin, JIANG Hao, NIU Jie. Fault Diagnosis Method of Belt Conveyor Roller Bearings Based on NSST4-SVD-DBN[J]. China Mechanical Engineering, 2026, 37(3): 656-667.

胡坤, 陈卓, 韩信, 蒋浩, 牛杰. 基于NSST4-SVD-DBN的带式输送机托辊轴承故障诊断方法[J]. 中国机械工程, 2026, 37(3): 656-667.

Figures/Tables 26

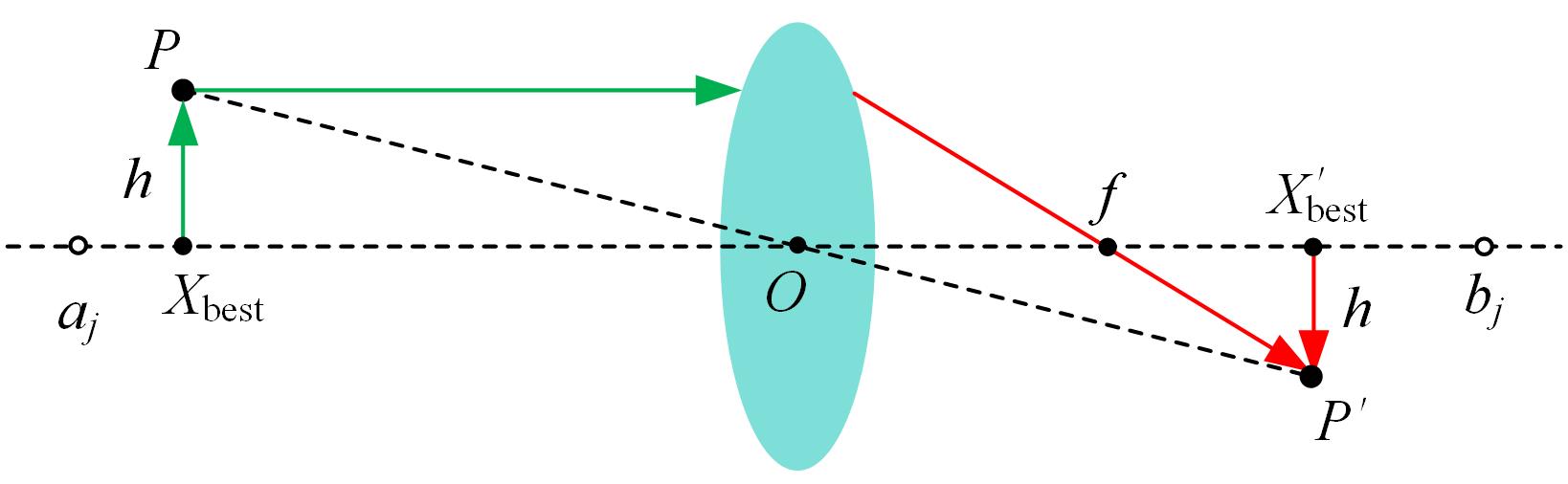

Fig.1 Lens learning

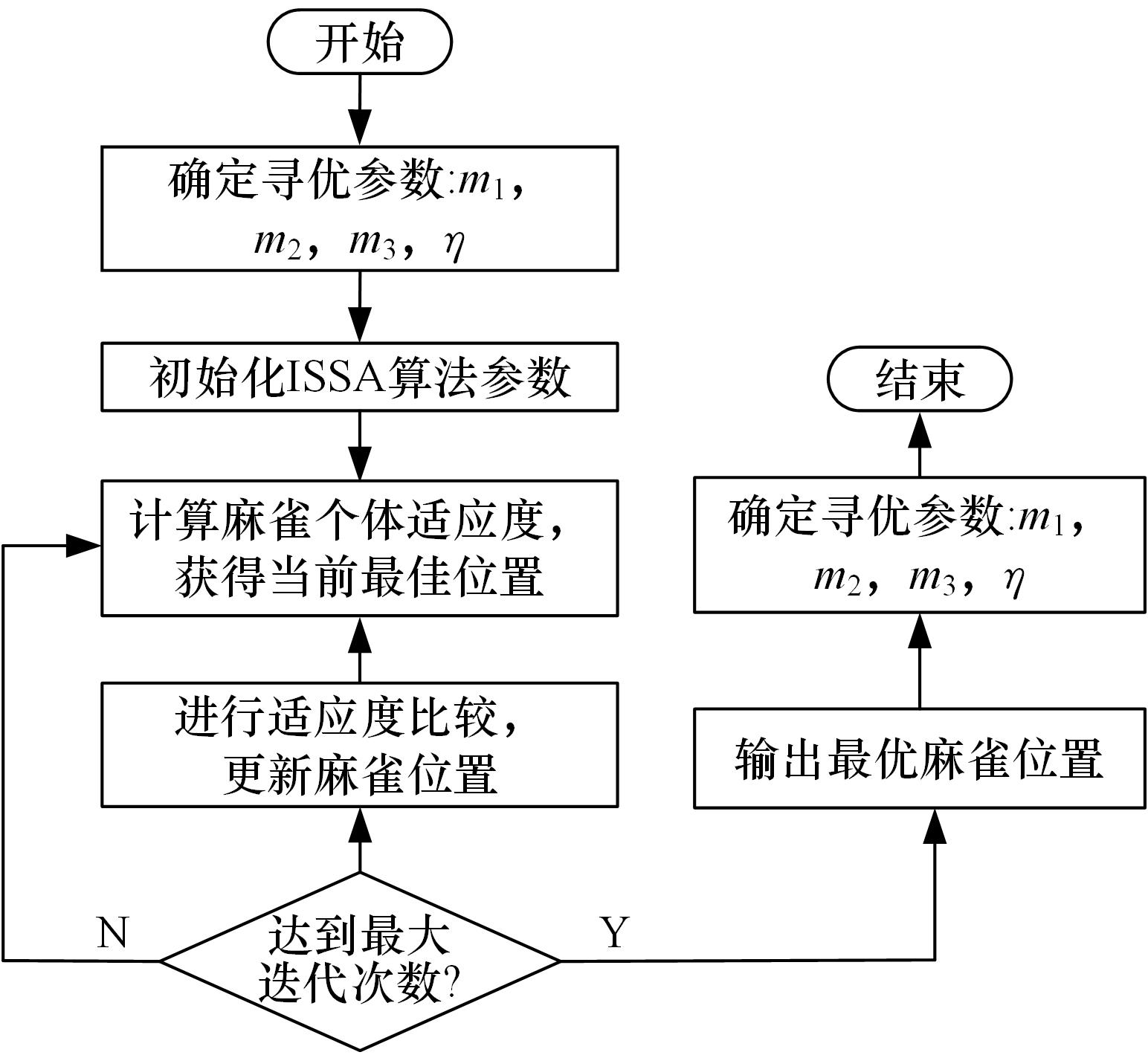

Fig.2 ISSA-DBN flow chart

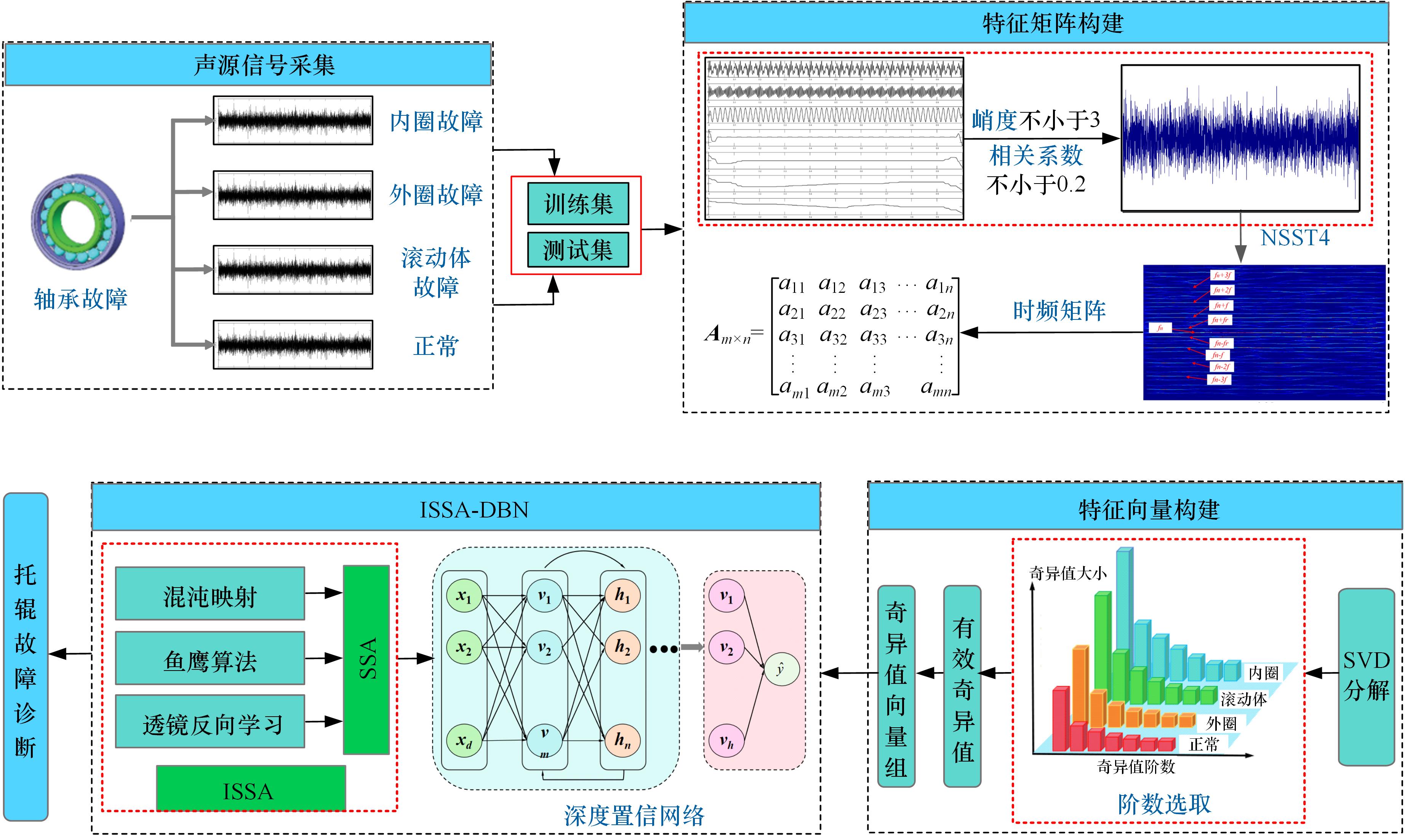

Fig.3 Algorithm flow chart

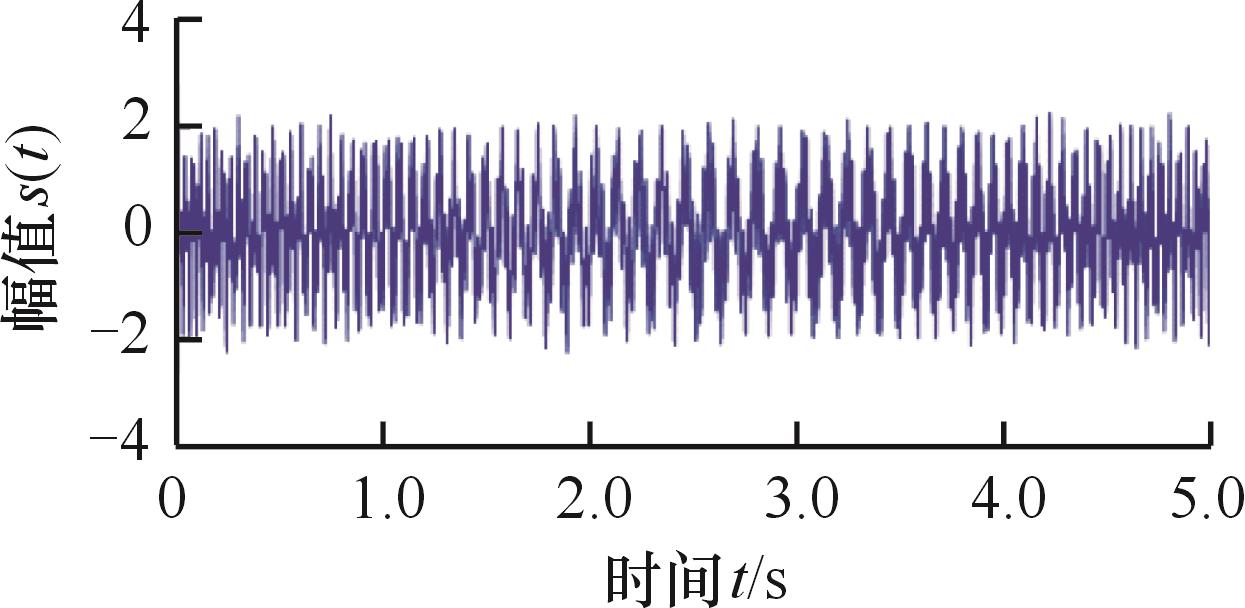

Fig.4 Time-domain waveform of the signal

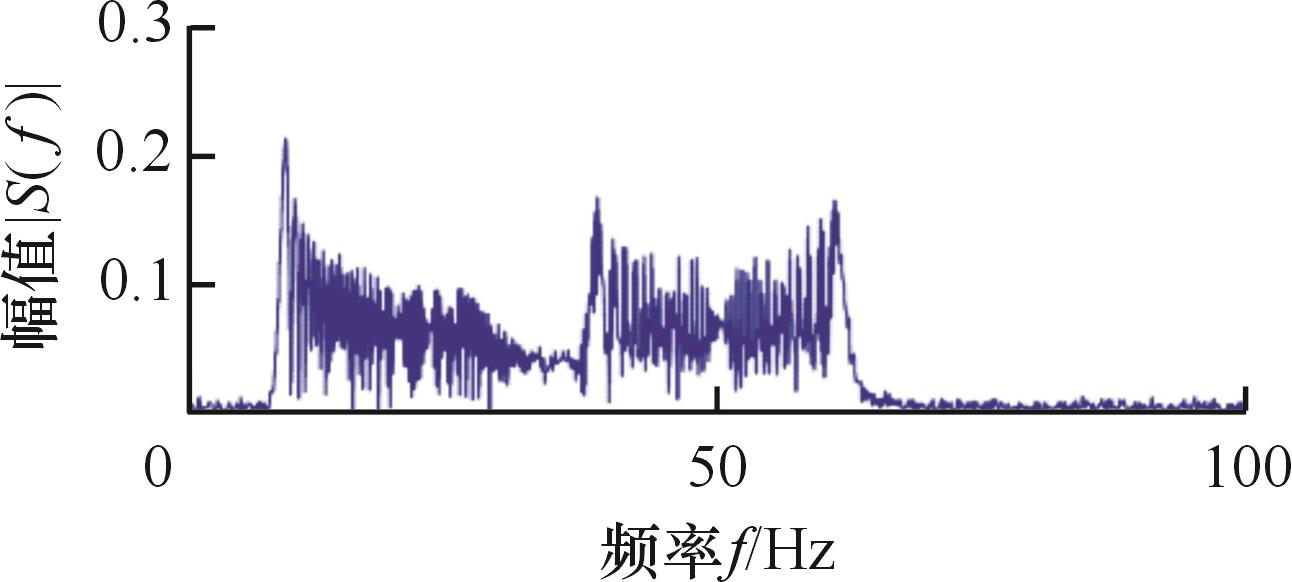

Fig.5 Frequency spectrum of the signal

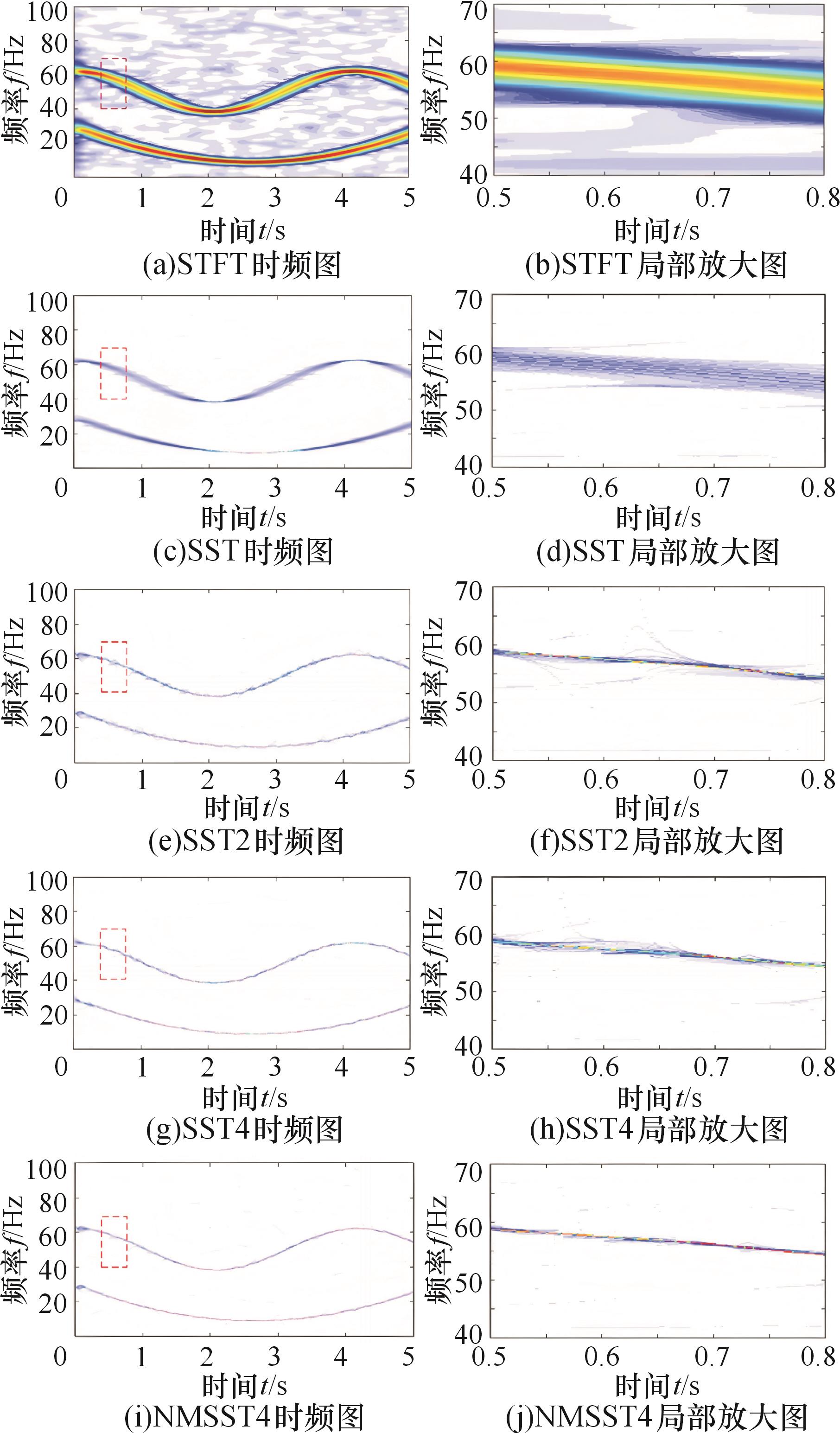

Fig.6 TFA diagram and local amplification diagram

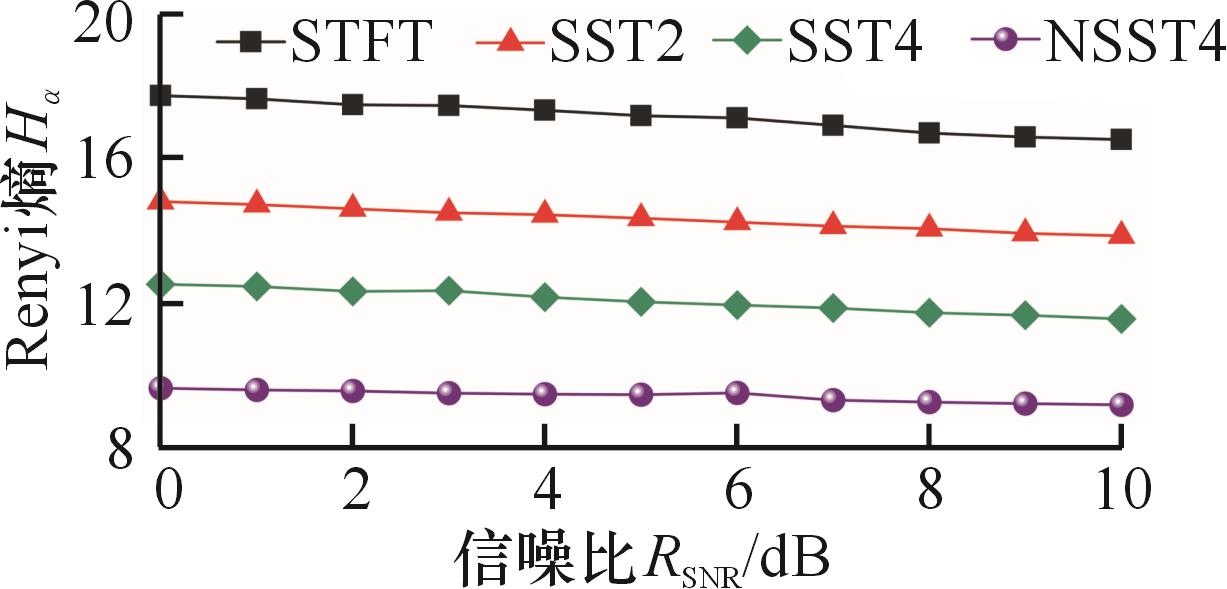

Fig.7 Rényi entropy of TFA under different SNR

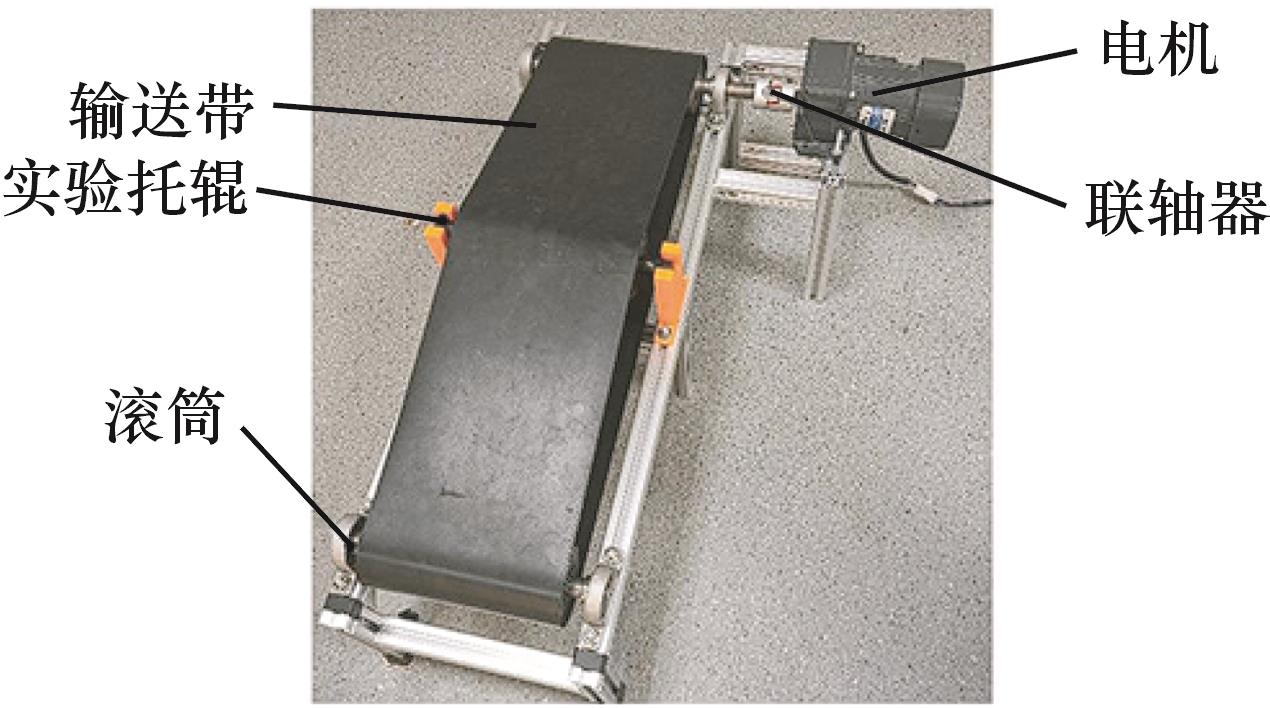

Fig.8 Roller simulation test bench

Tab.1 Dataset construction

工况	带速/ （m·s^-1）	内圈故障		外圈故障		滚动体故障		正常
工况	带速/ （m·s^-1）	训练集	测试集	训练集	测试集	训练集	测试集	训练集	测试集
A	1.0	30	20	30	20	30	20	30	20
B	1.5	30	20	30	20	30	20	30	20
C	2.0	30	20	30	20	30	20	30	20

Fig.9 Comparison diagram before and after signal reconstruction

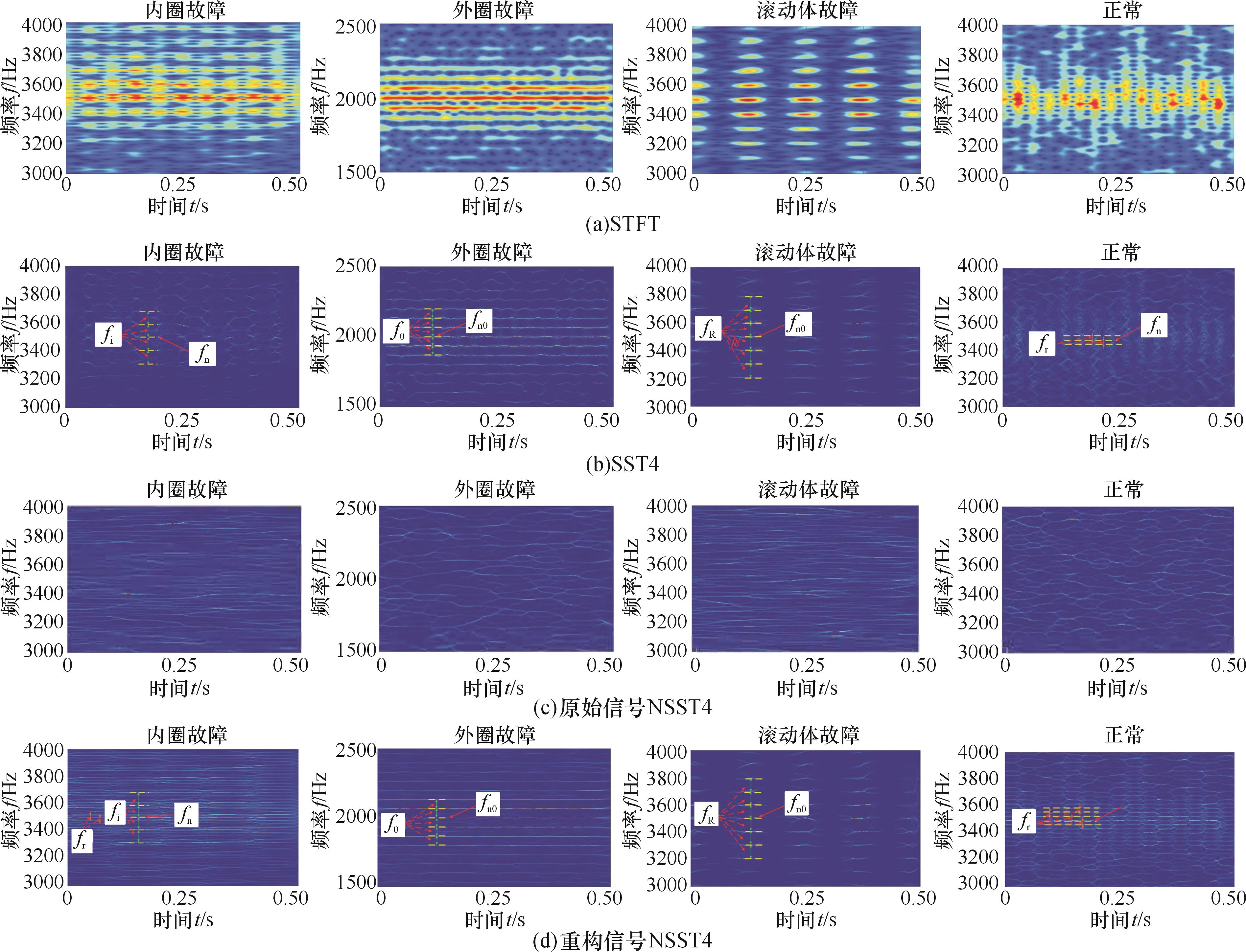

Fig.10 TFA comparison diagram （simulation test）

Fig.11 Rényi entropy of typical signal TFA

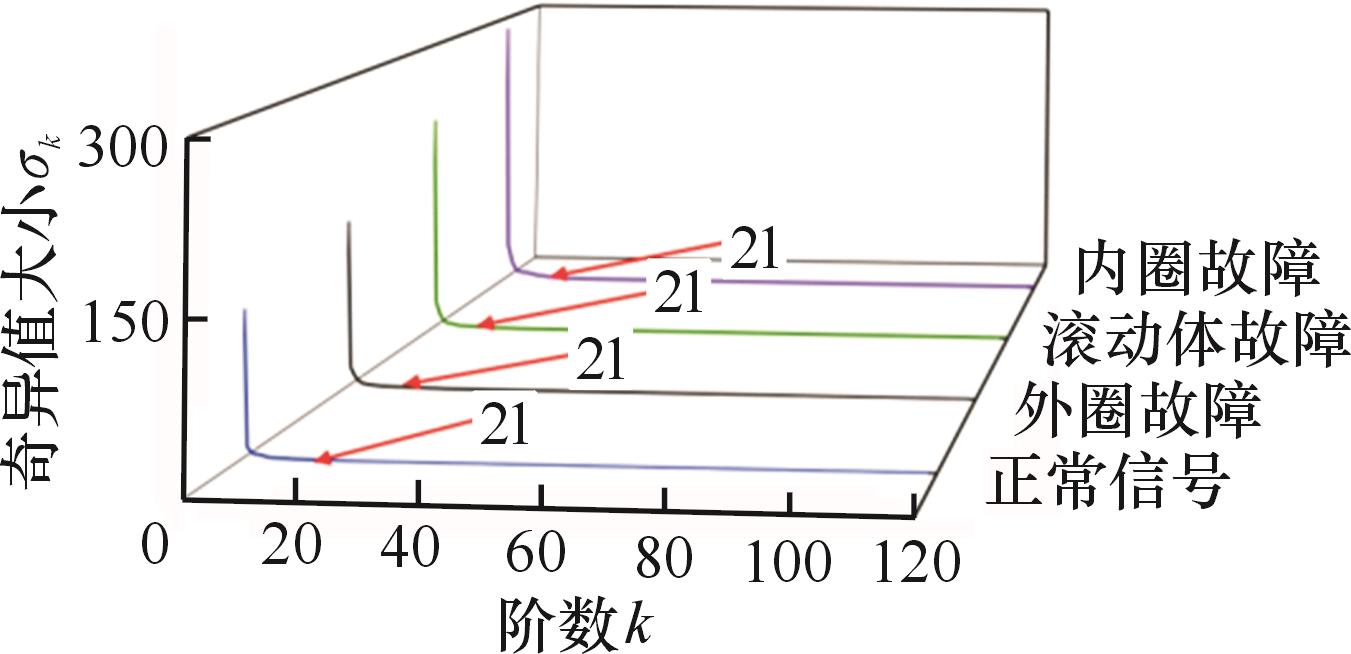

Fig.12 Typical signal SVD decomposition results （simulation test）

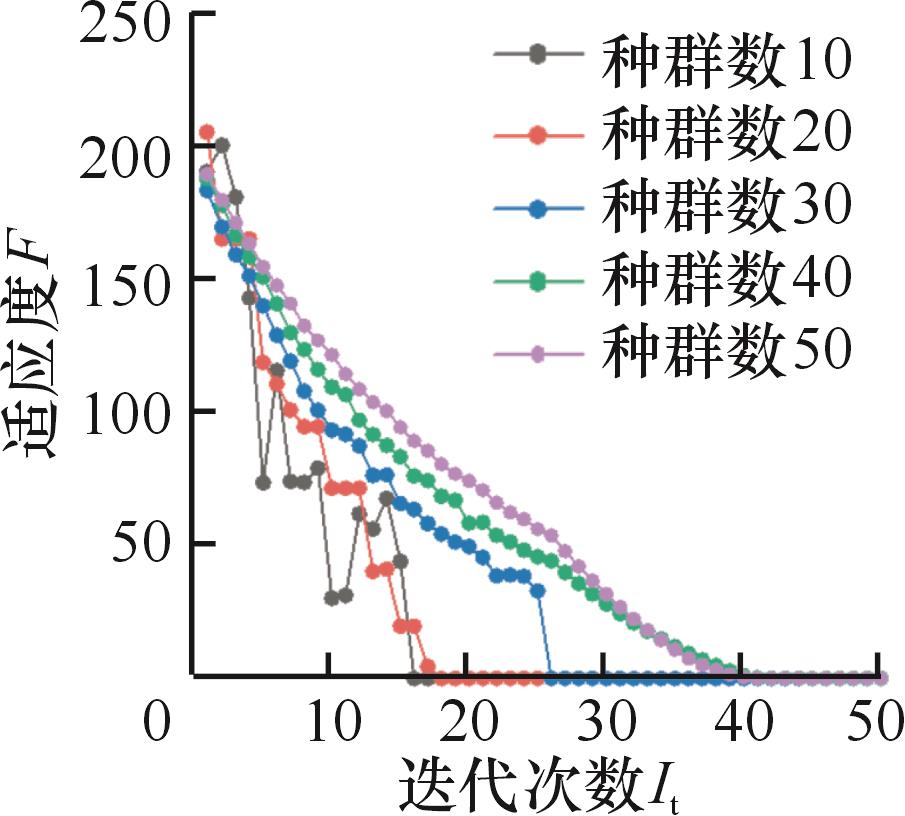

Fig.13 Optimisation curves for different population sizes

Tab.2 Variation of DBN recognition performance with different number of hidden layer nodes

隐含层数节点数	准确率/%	MAE
30-16-8	94.85	0.073
64-32-16	96.10	0.060
128-64-32	97.25	0.046
256-128-64	97.20	0.050
400-200-100	96.05	0.058

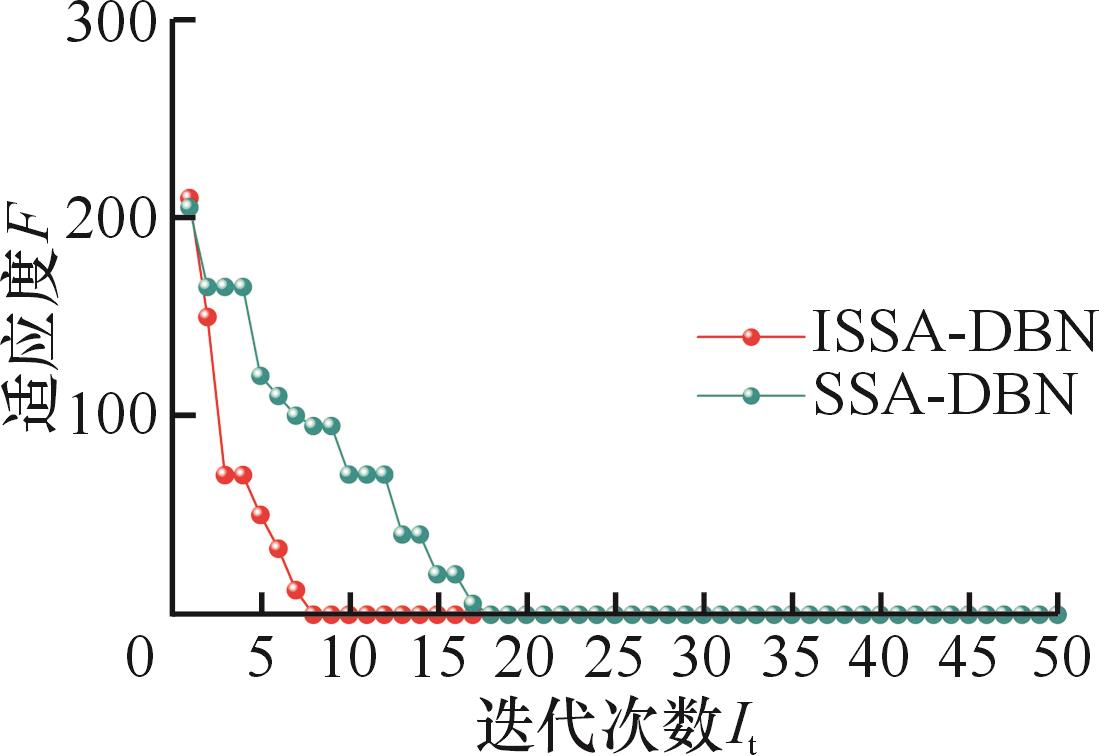

Fig.14 DBN parameter optimization curve （simulation test）

Tab.3 DBN parameter optimization results （simulation test）

参数	数值
输入层神经元数目	21
输出层神经元数目	4
RBM 层数	3
每层 RBM 迭代次数	30
第一层隐藏神经元数目	185
第二层隐藏神经元数目	75
第三层隐藏神经元数目	144
DBN学习率	0.0023

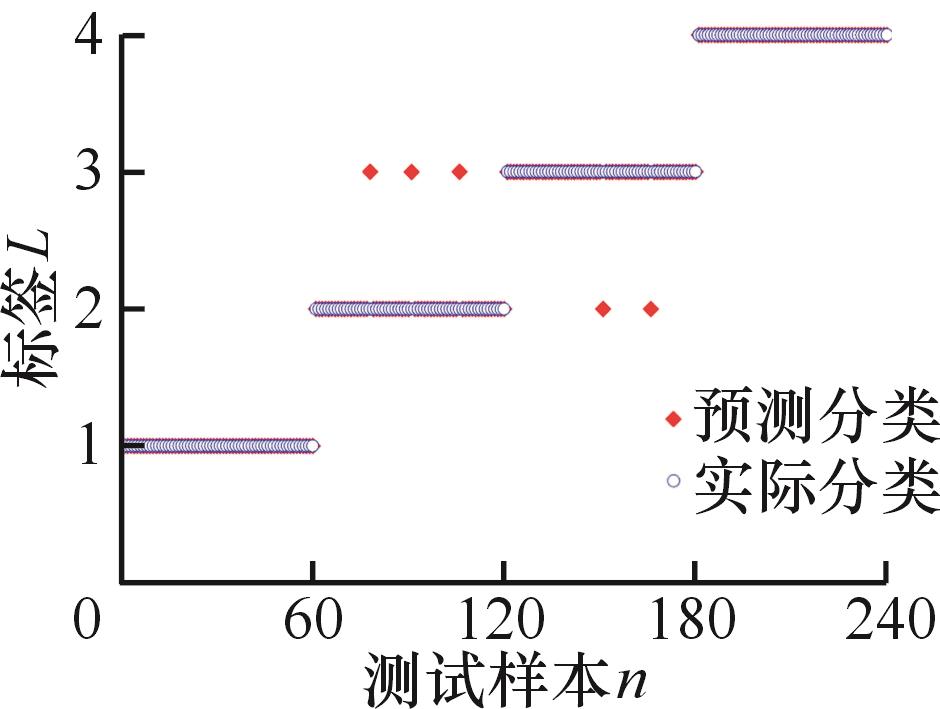

Fig.15 DBN diagnosis result （simulation test）

Tab.4 Comparison of different methods

诊断模型	错误数	正常	内圈	外圈	滚动体	测试精度/%	MAE
NSST4+SVD+SSA+DBN	8	2	3	3	2	96.67	0.061
SST4+SVD+ISSA+DBN	13	0	4	3	3	94.58	0.124
MFCC+DBN	15	3	5	6	4	93.75	0.162
NSST4+SVD+SVM	10	2	3	3	2	95.83	0.157
NSST4+SVD+BP	12	2	4	4	2	95	0.176
本文方法	5	0	2	3	0	97.91	0.042

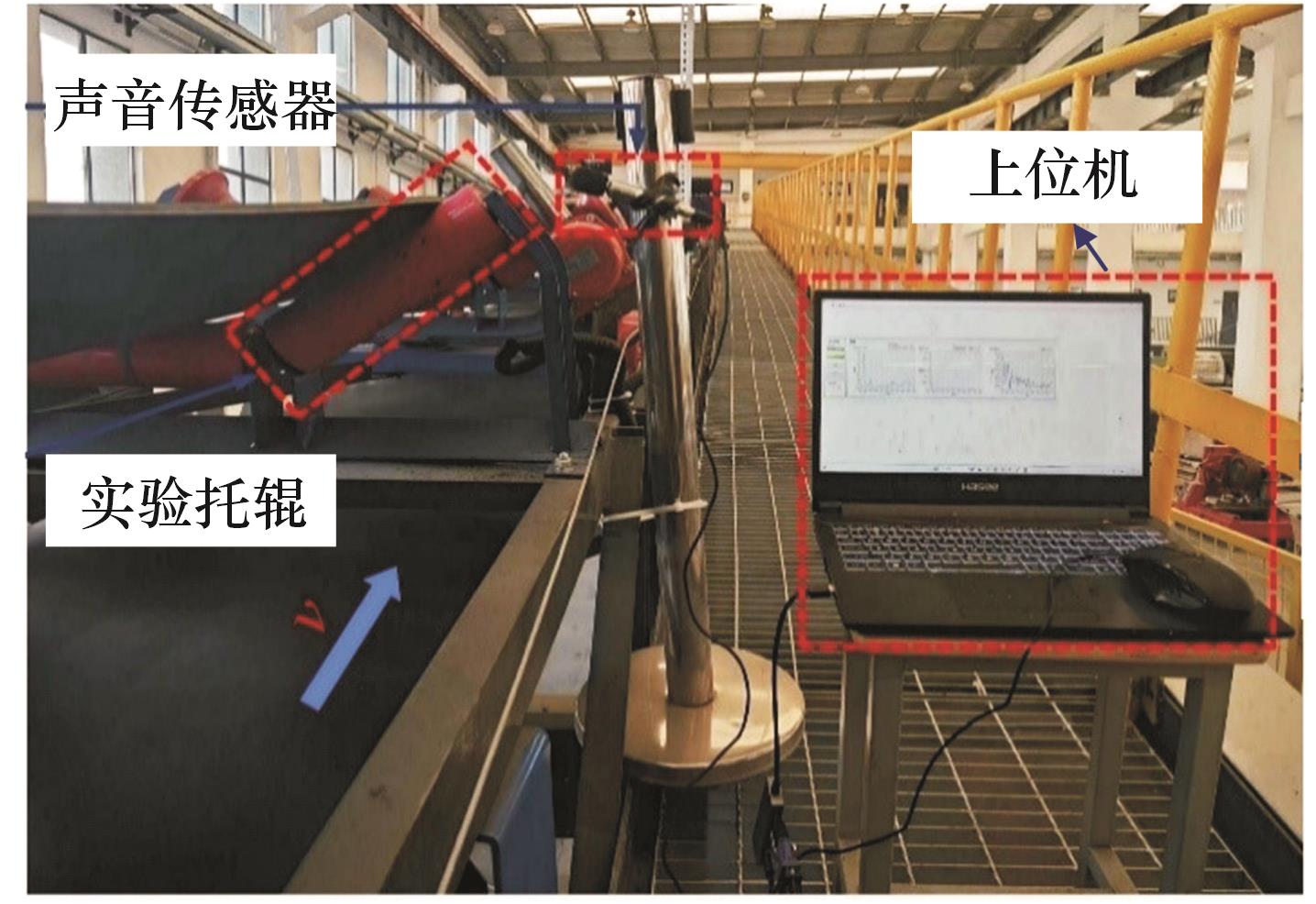

Fig.16 Field test

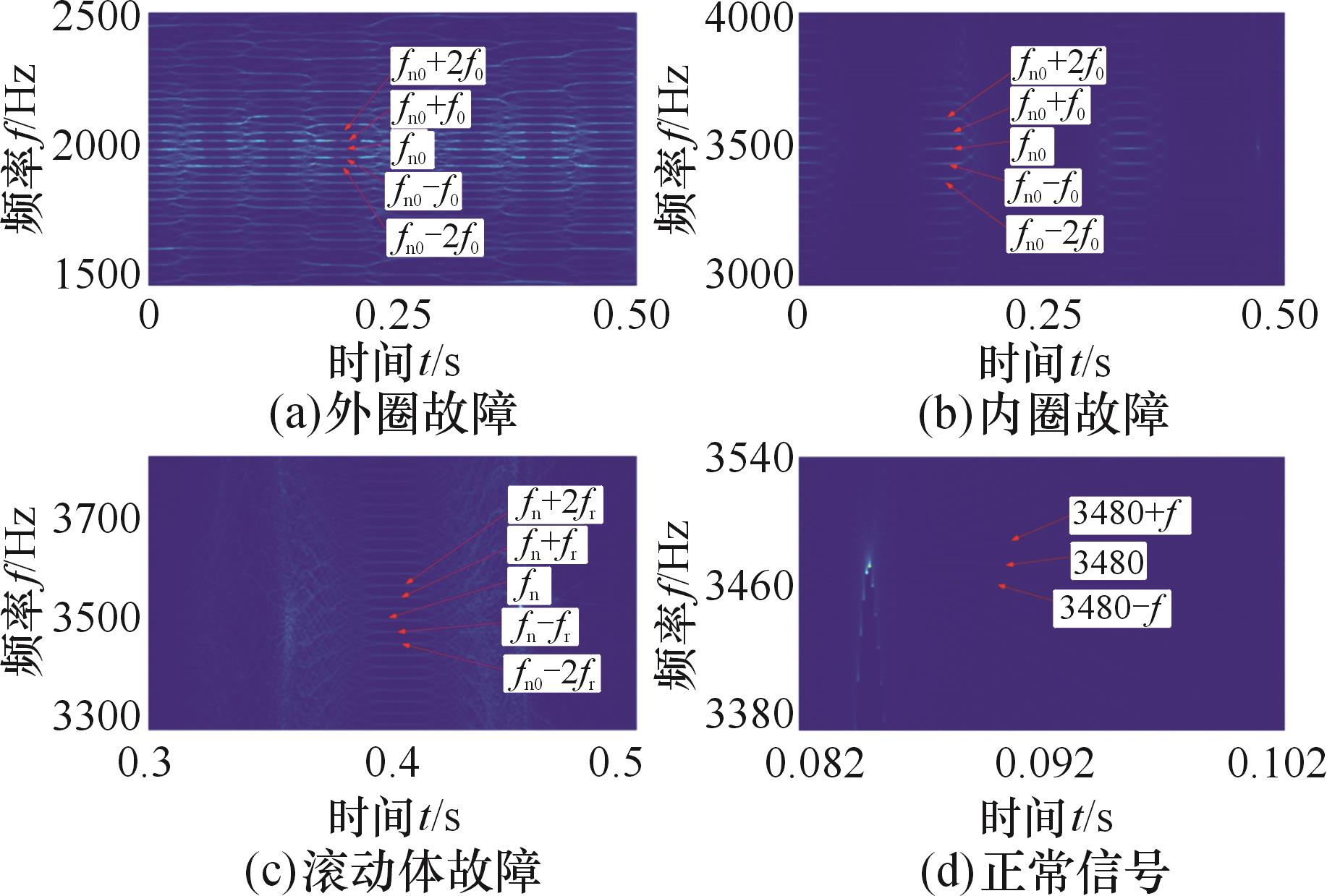

Fig.17 Time-frequency analysis comparison diagram （field test）

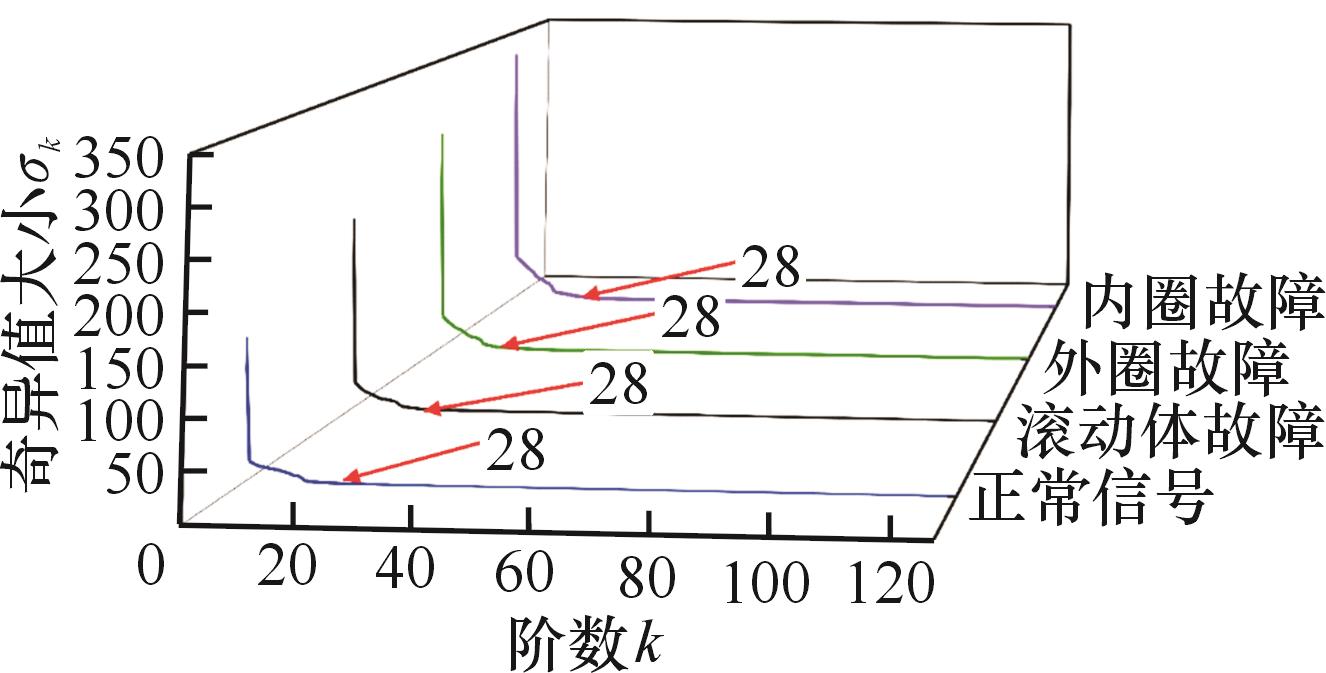

Fig.18 Typical signal SVD decomposition （field test）

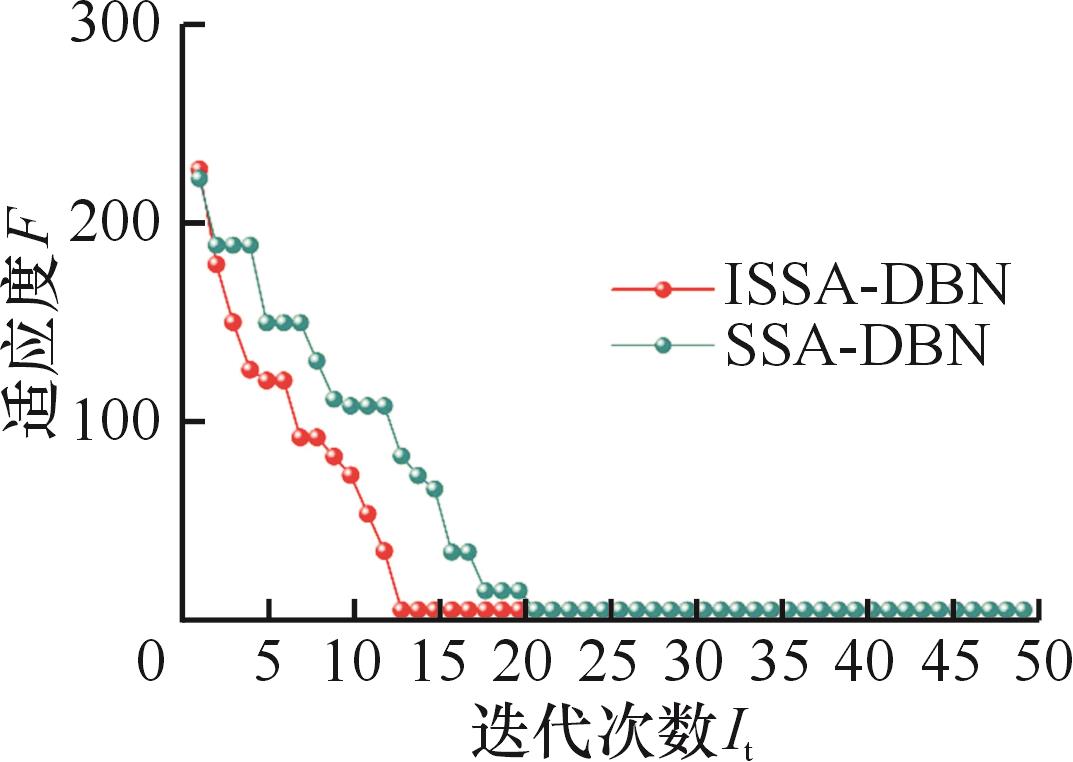

Fig.19 DBN parameter optimization （field test）

Tab.5 DBN parameter optimization results （field test）

参数	数值
输入层神经元数目	28
输出层神经元数目	4
RBM层数	3
每层RBM迭代次数	30
第一层隐藏神经元数目	220
第二层隐藏神经元数目	110
第三层隐藏神经元数目	155
DBN学习率	0.0015

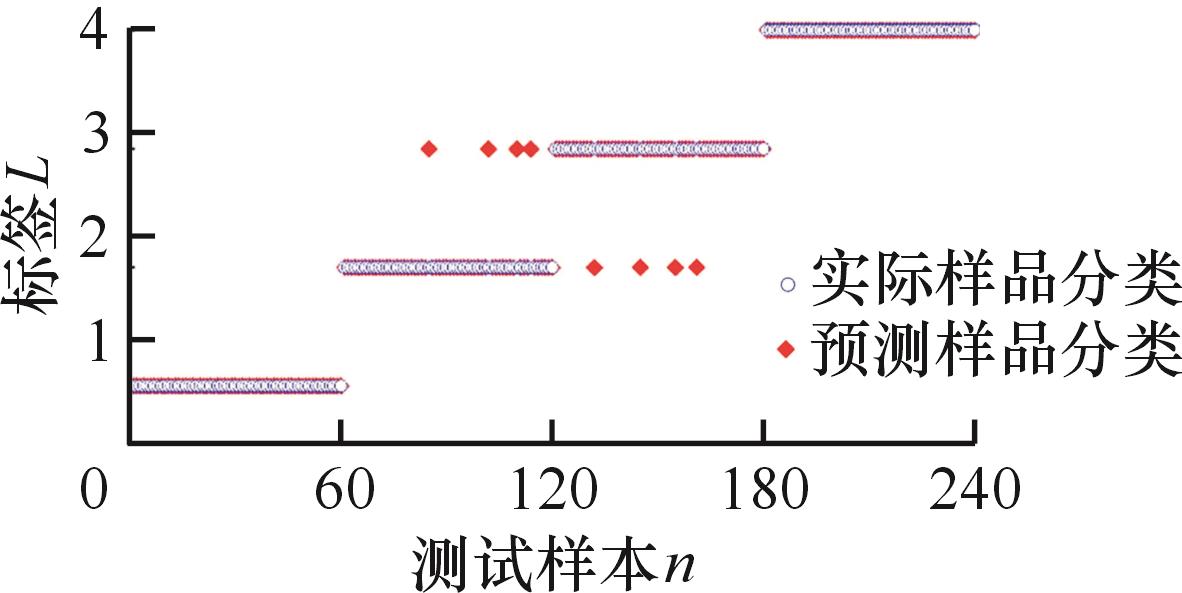

Fig.20 DBN diagnosis result （field test）

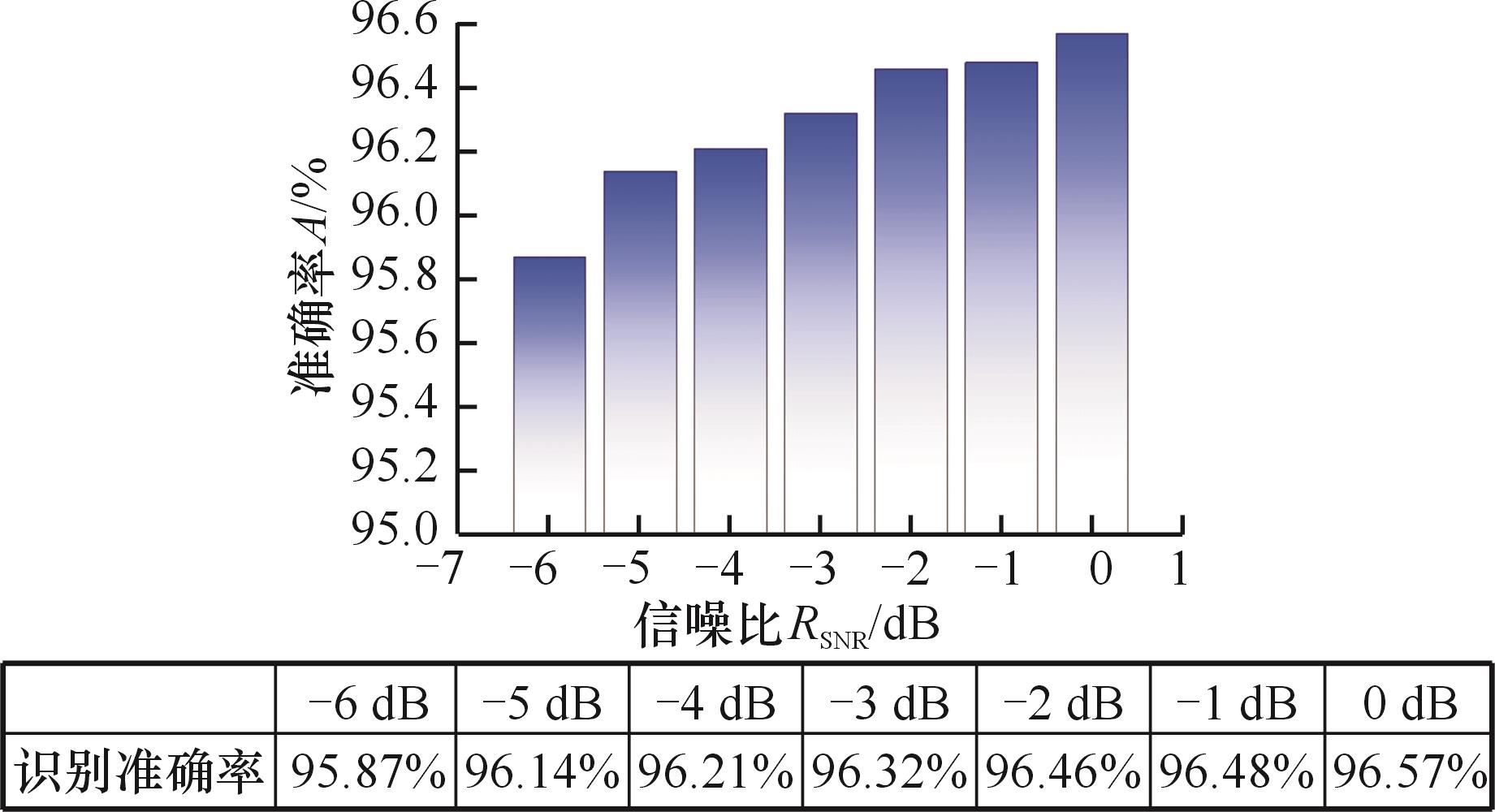

Fig.21 Model diagnosis results under different noise environments
