面向微型遮光检测组件的精密装配方法

doi:10.3969/j.issn.1004-132X.2026.09.015

摘要/Abstract

摘要：

微型遮光检测组件在各类高精度位移和运动传感器中应用广泛，其尺寸微小且配合精度要求较高。针对该组件自动化装配过程中的视觉检测和连接控制任务，开展了微型遮光检测组件精密装配方法研究。研制了自动化精密装配系统；借助六自由度机械臂运动灵活的优势，以搭载于精密运动机构上的定位销作为参考标记，消除了机械臂重复定位误差的影响，不需要增加额外的硬件，仅通过单一相机即实现了复杂微装配中零件的多方位测量与对准引导；为保证微胶连的可靠性，建立了基于胶滴预点样的参数调节和针头定位方法，结合标定块和视觉测量完成胶量和胶滴位置的控制。实验结果表明：利用机器人引导多向视觉对准，能够实现的装配误差小于10 μm，姿态偏角小于0.2°，对于直径为300 μm的胶滴，胶滴位置偏差小于±10 μm，直径大小的一致性偏差小于9%，满足装配作业对组件对准和胶连的要求。

关键词: 精密装配, 视觉测量, 微胶连, 机器人

Abstract:

Micro shading detection components were widely used in high-precision displacement and motion sensors， where strict dimensional accuracy and precise assembly were required. To address the challenges of vision-based detection and bonding control during their automated assembly， a precision assembly method for such components was proposed herein. An automated precision assembly system equipped with a six-degree-of-freedom（6-DOF） robotic arm was developed. Vision feedback was employed to provide multi-directional alignment guidance during assembly； the flexible movement of the robotic arm was leveraged； locating pins mounted on precision motion mechanisms were used as reference markers； and the impact of the robotic arm's repeated positioning errors was ingeniously eliminated. Without additional hardware， the system achieved multi-directional measurement and alignment guidance of parts in complex micro-assembly using only a single camera. Moreover， to ensure the reliability of micro-scale adhesive bonding， a pre-adjustment method was proposed for dispensing parameters and nozzle positioning. Specifically， by integrating calibration blocks and vision measurement， precise control over adhesive volume and droplet positioning was realized. Experimental results demonstrate that the proposed system achieves an assembly error of less than 10 μm， with an orientation deviation of less than 0.2°. For adhesive droplets with a diameter of 300 μm， the positioning deviation is controlled within ±10 μm， and the uniformity deviation of droplet diameter is within 9%. These performances fully meet the alignment and bonding requirements of precision assembly tasks.

Key words: precision assembly, vision measurement, micro adhesive bonding, robotics

中图分类号:

TP23

王晓东, 闫怡婷, 王谦, 徐征, 肖思恩. 面向微型遮光检测组件的精密装配方法[J]. 中国机械工程, 2026, 37(9): 2230-2237.

WANG Xiaodong, YAN Yiting, WANG Qian, XU Zheng, XIAO Si'en. A Precision Assembly Method for Micro Shading Detection Components[J]. China Mechanical Engineering, 2026, 37(9): 2230-2237.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.09.015

https://www.cmemo.org.cn/CN/Y2026/V37/I9/2230

图/表 17

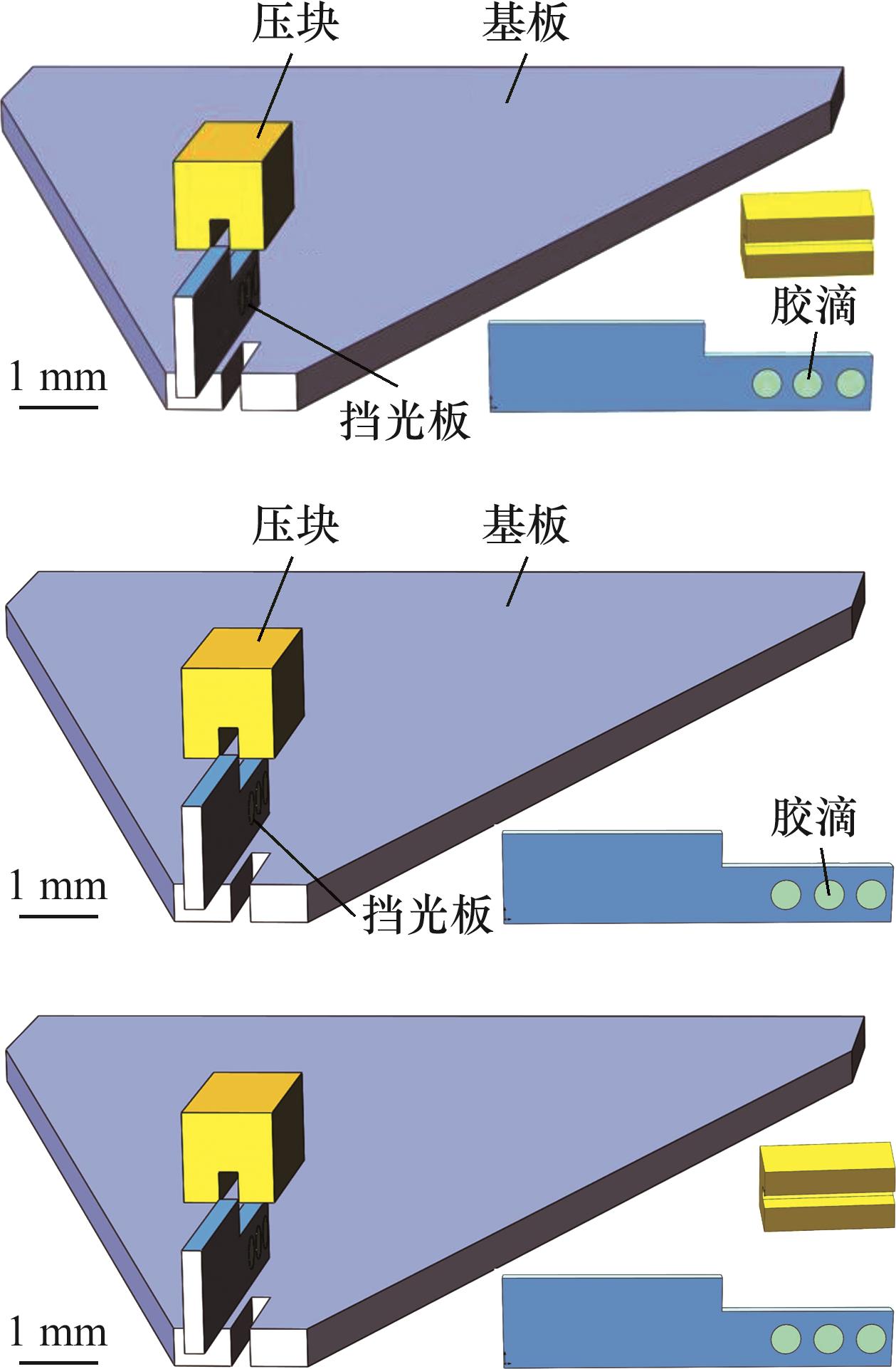

图1 微型遮光检测组件

Fig.1 Micro shading detection component

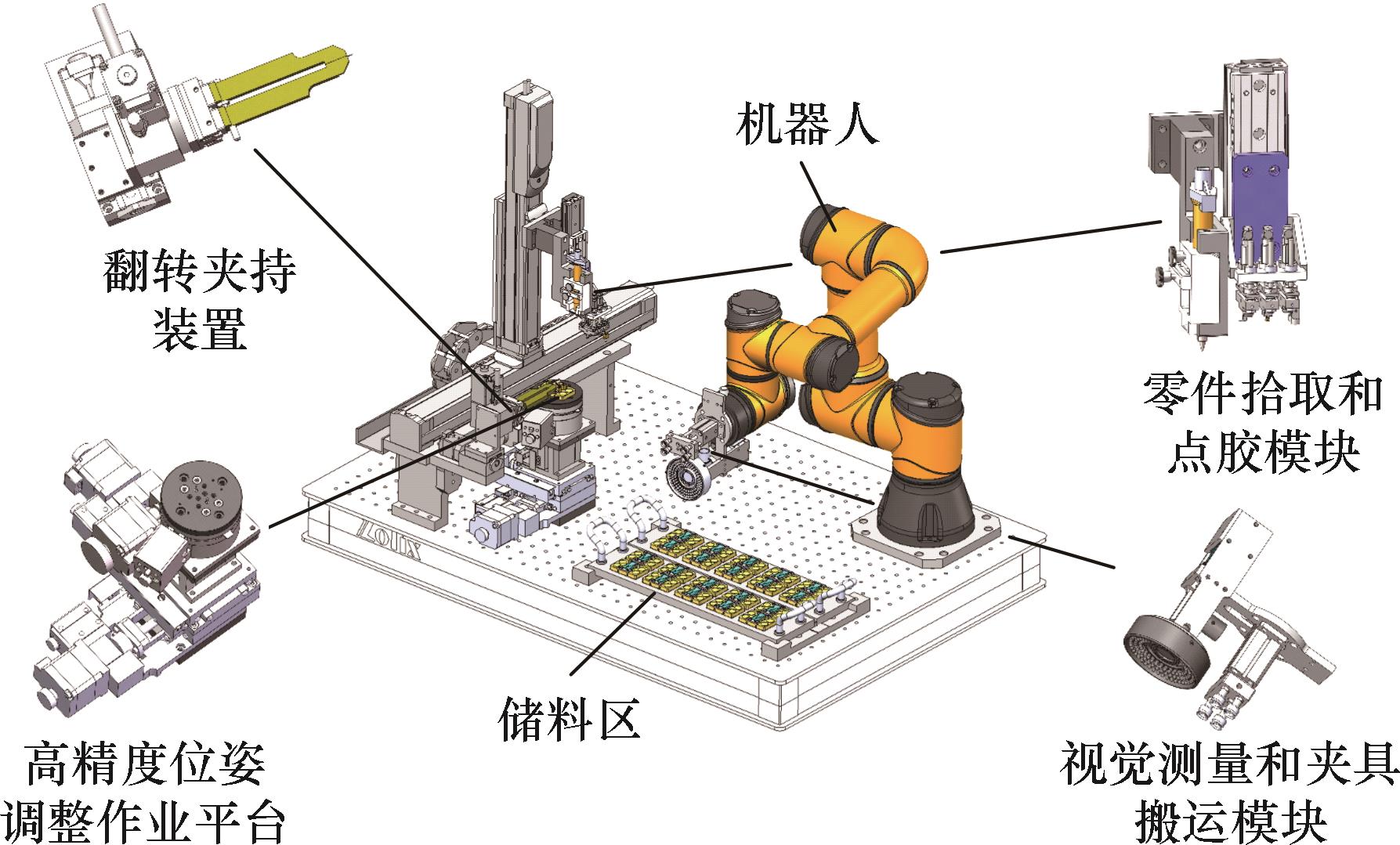

图2 自动化精密装配系统整体结构

Fig.2 Overall structure of the automated precision assembly system

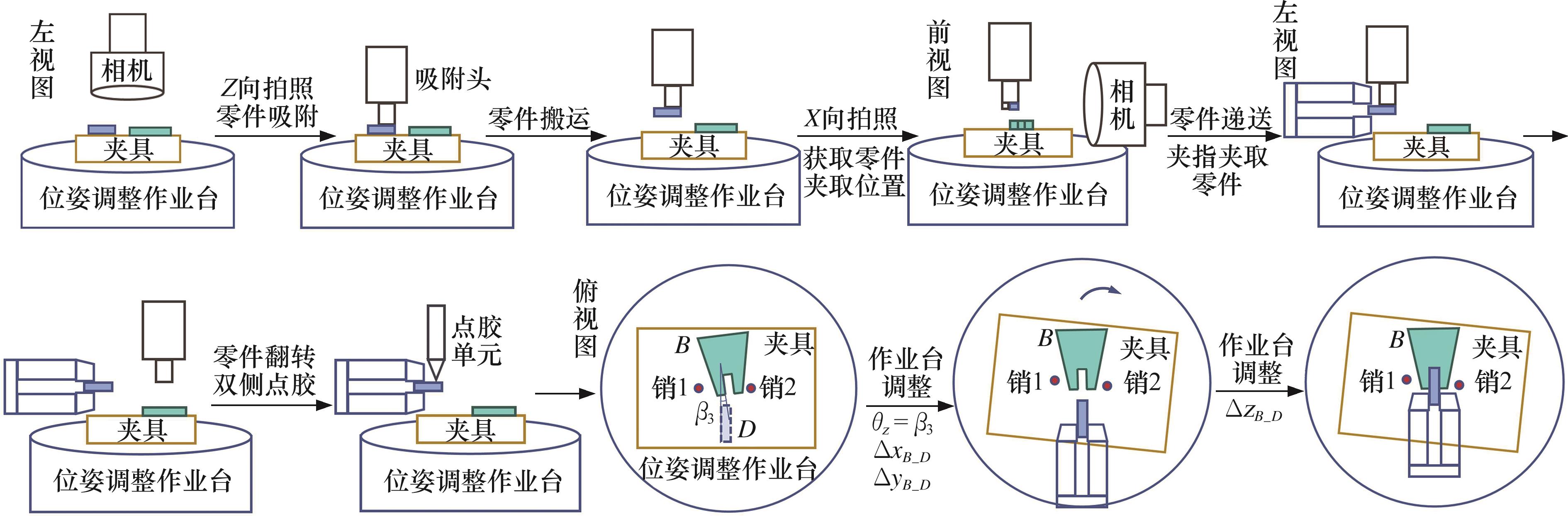

图3 挡光板零件装配流程图

Fig.3 Assembly process of the light-shielding component

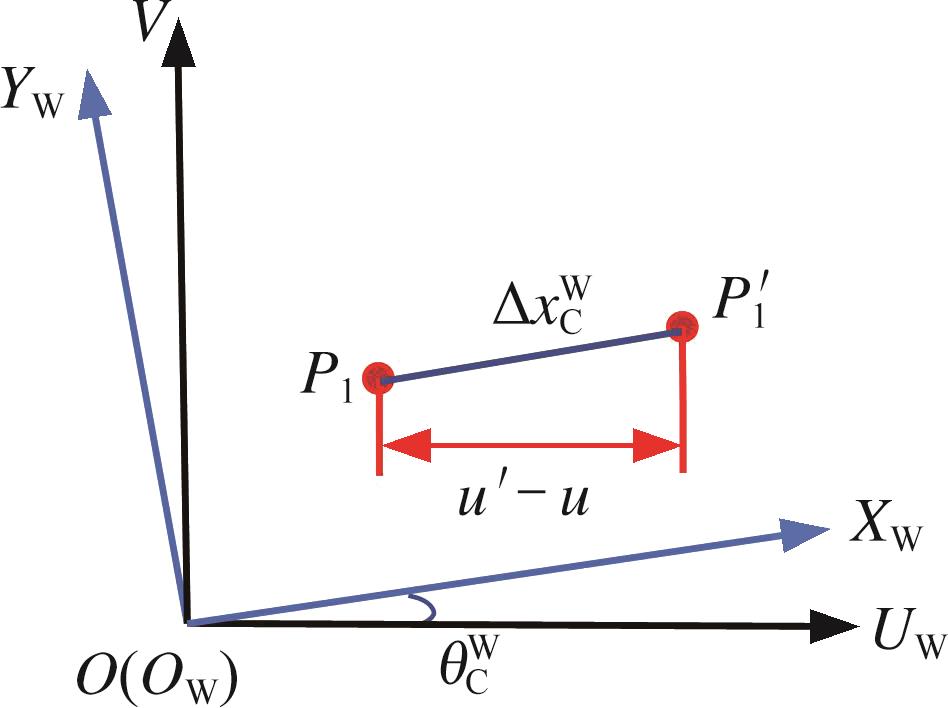

图4 相机-作业台坐标系偏角标定

Fig.4 Calibration principle of angle deviation between camera and worktable coordinate system

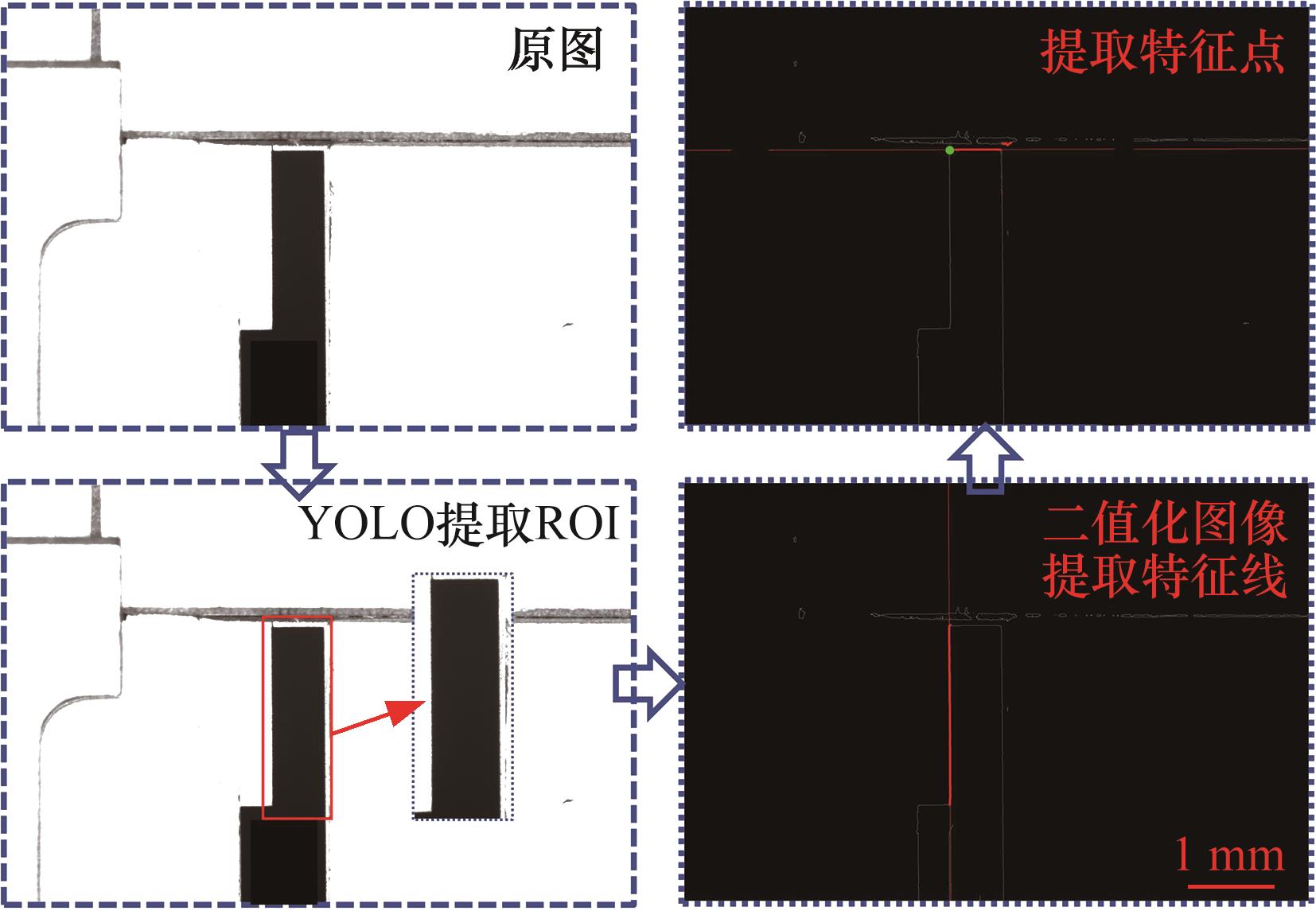

图5 零件特征提取过程图

Fig.5 Feature extraction process of components

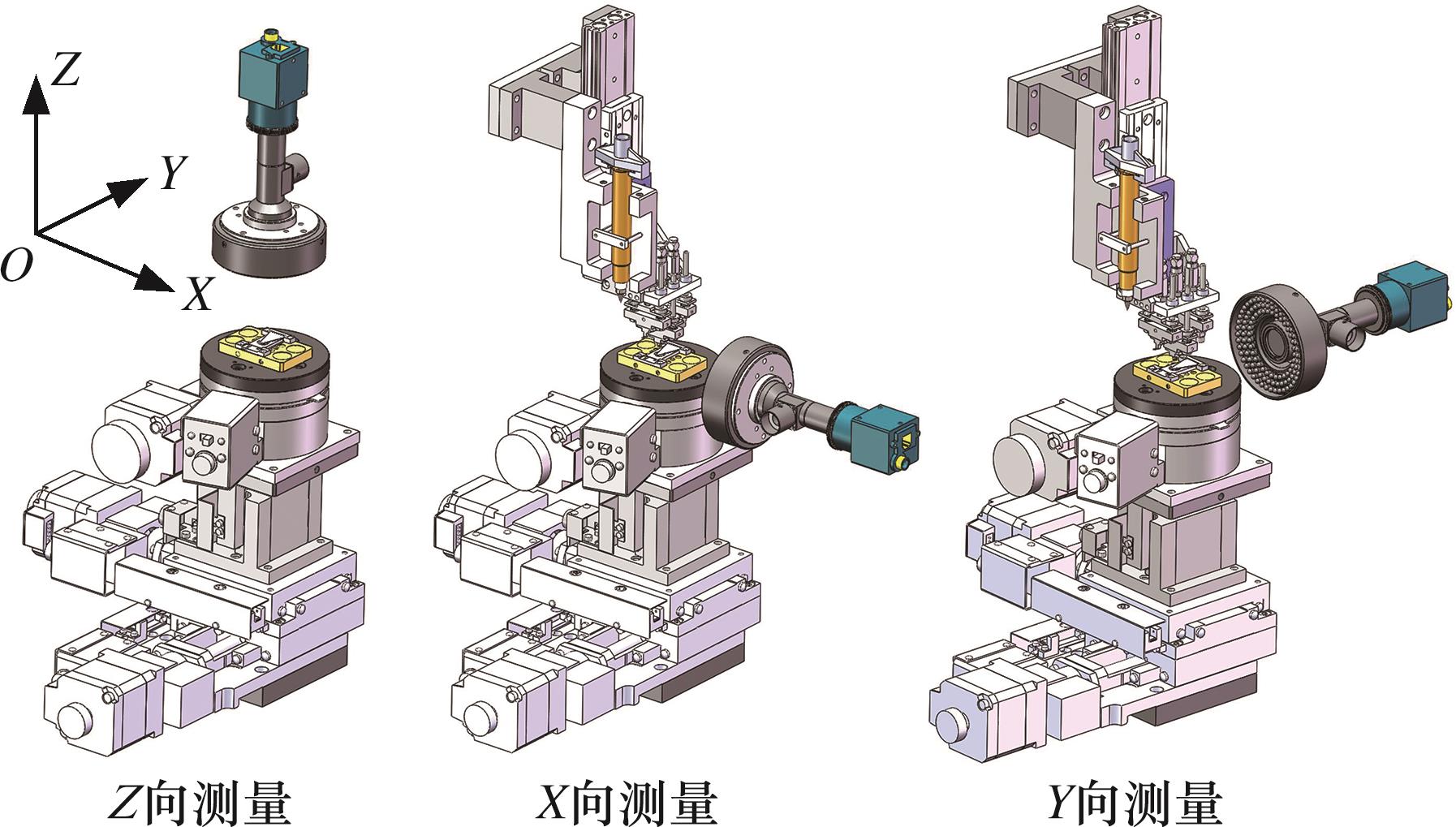

图6 视觉测量示意图

Fig.6 Schematic diagram of vision measurement

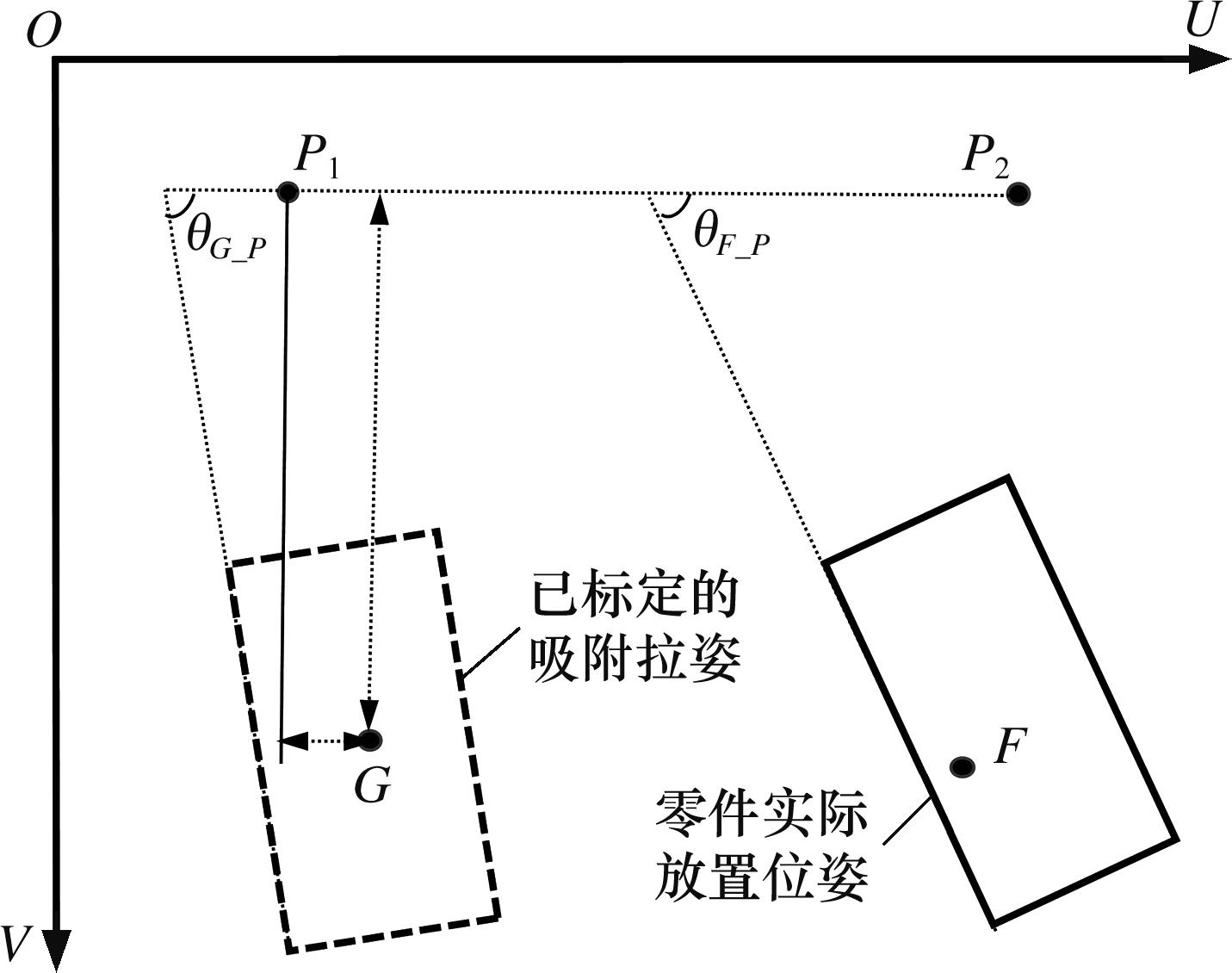

图7 吸附前对准策略

Fig.7 Pre-adsorption alignment strategy

图8 拾取前对准过程

Fig.8 Pre-pickup alignment process

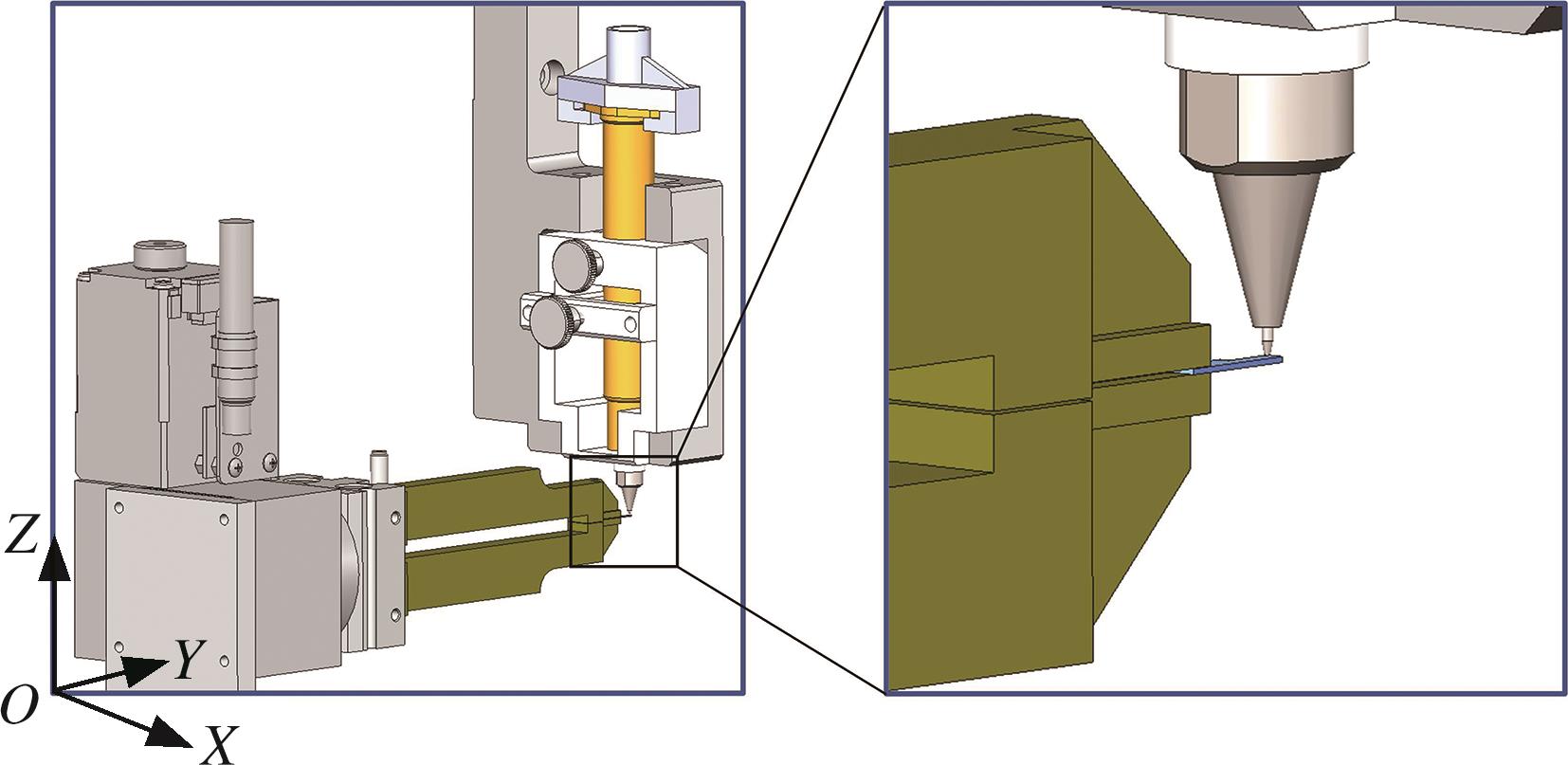

图9 点胶示意图

Fig.9 Schematic diagram of dispensing

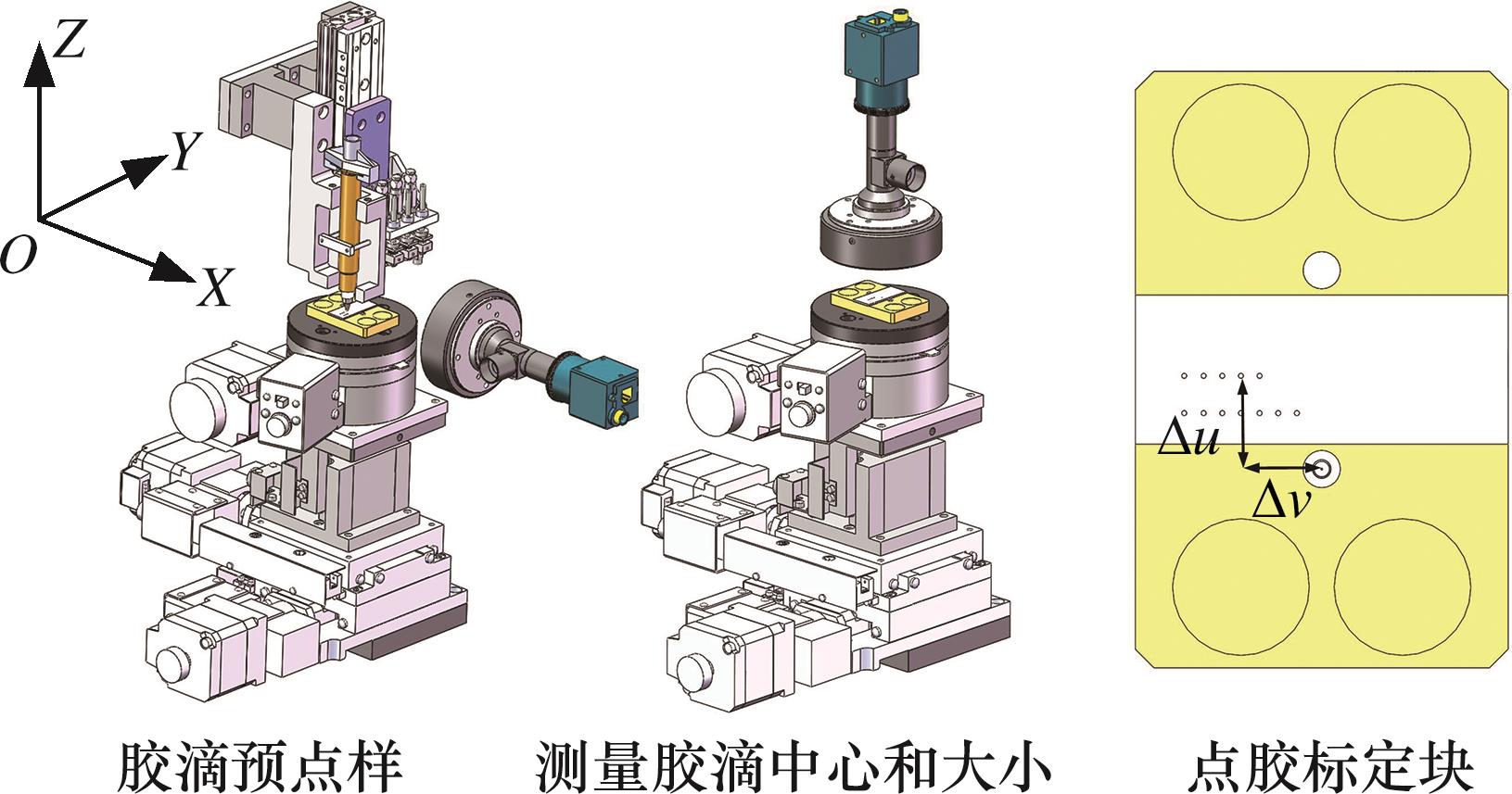

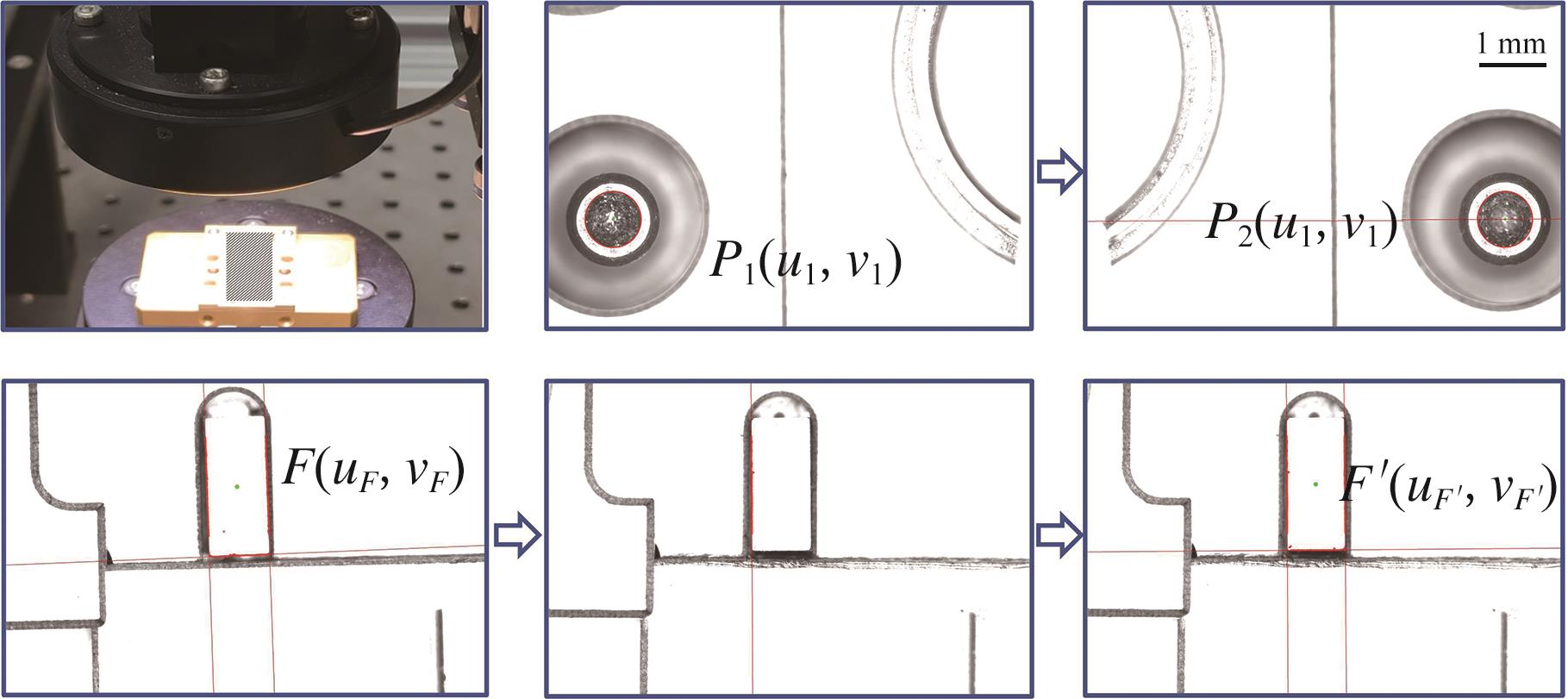

图10 位置标定流程

Fig.10 Position calibration procedure

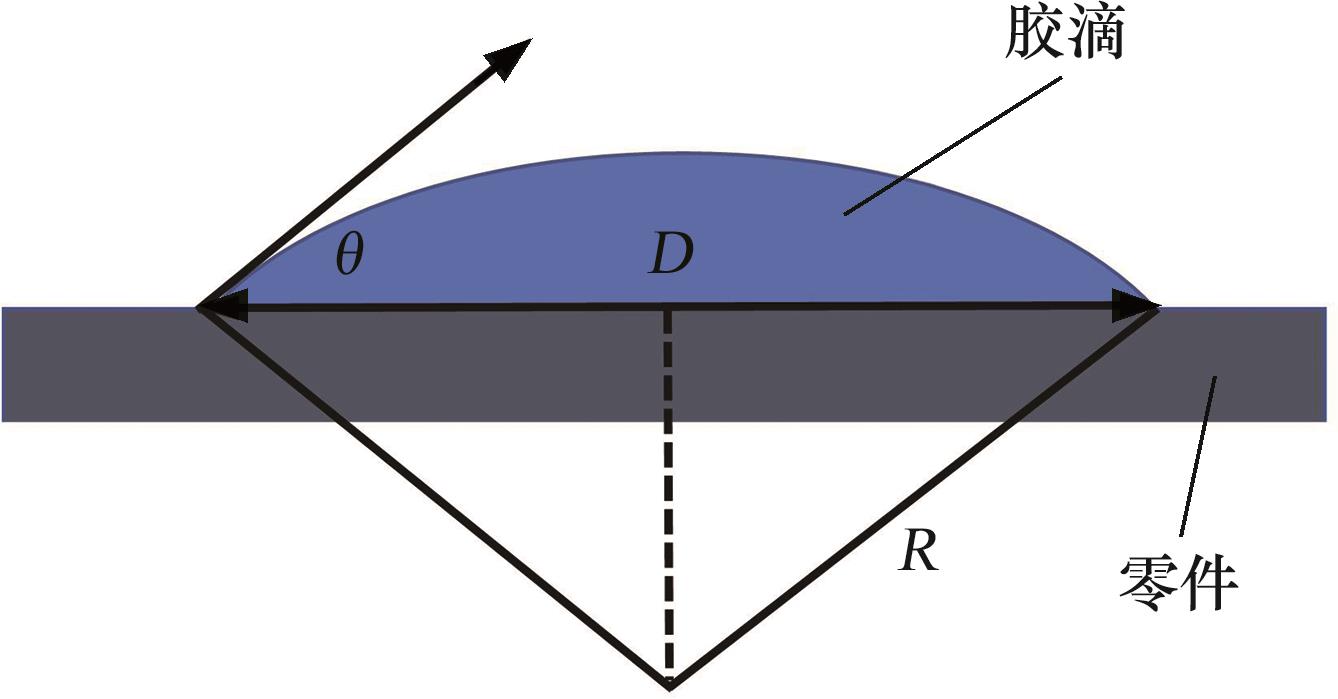

图11 理想胶滴截面示意图

Fig.11 Schematic diagram of ideal droplet cross-section

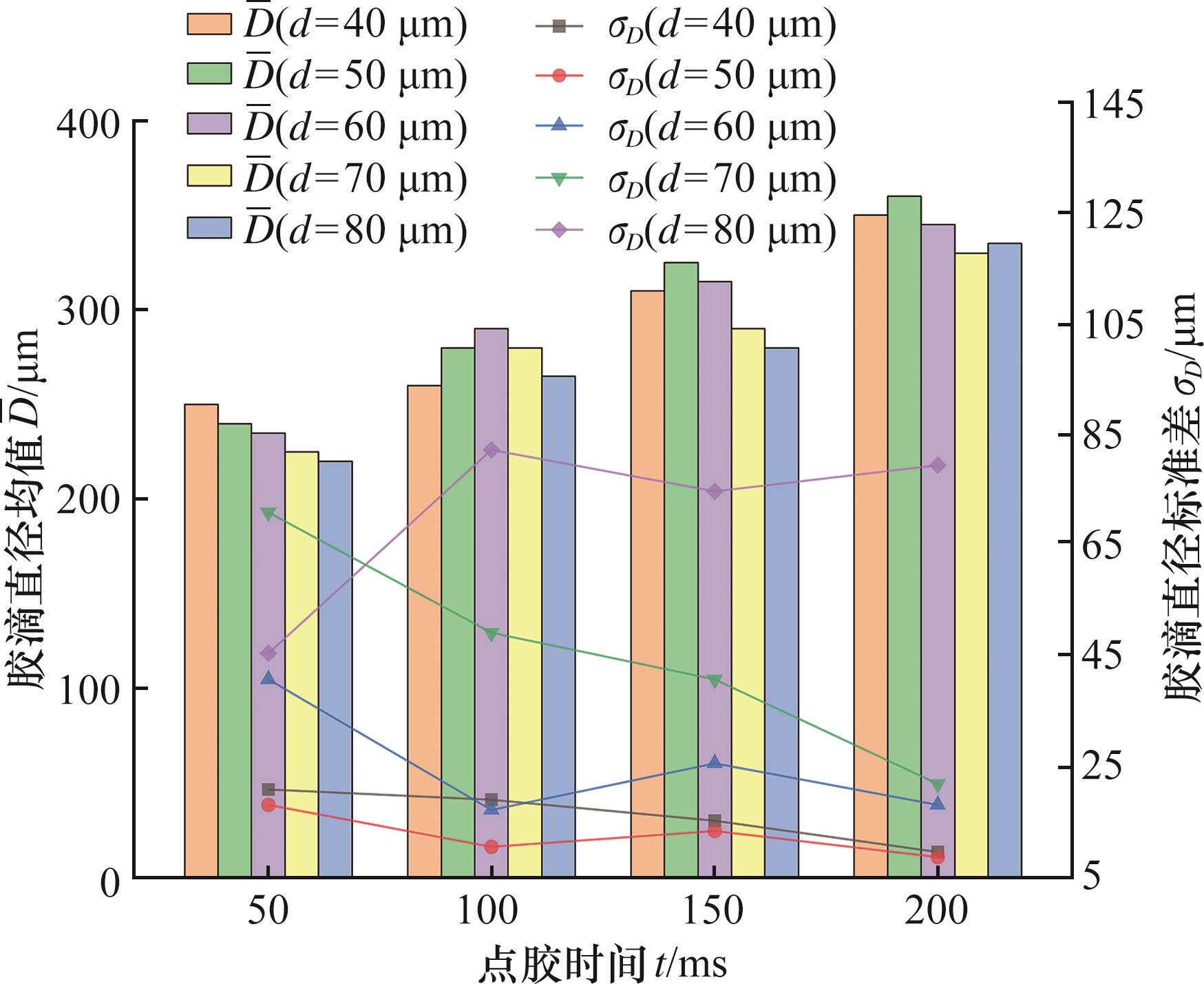

图12 胶滴直径的标准差

Fig.12 Standard deviation of droplet diameter

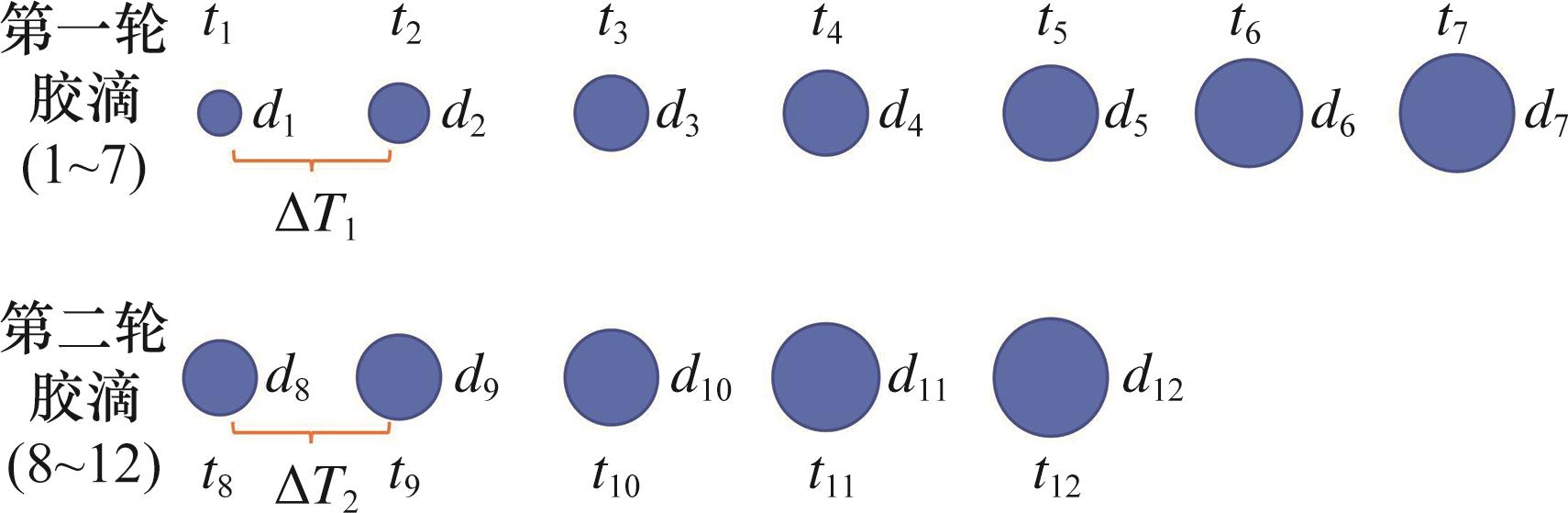

图13 胶滴直径标定示意图

Fig.13 Schematic diagram of droplet diameter calibration

表1 装配偏差

Tab.1 Assembly deviation

组别	多向视觉引导			仅Z向视觉引导
	$∆ x$ _Y_-_D / μm	$∆ y$ _Y_-_D / μm	$θ$ _Y_-_D / （°）	$∆ x$ _Y_-_D / μm	$∆ y$ _Y_-_D / μm	$θ$ _Y_-_D / （°）
1	4.1	13.8	0.14	8.6	15.6	0.12
2	$-$ 3.4	6.9	$-$ 0.13
3	2.8	12.3	0.15	$-$ 9.4	20.1	0.16
4	$-$ 6.7	11.5	$-$ 0.11	8.7	33.6	$-$ 0.06
5	2.5	12.3	$-$ 0.07	7.6	25.7	$-$ 0.15
6	$-$ 1.4	8.5	0.06
7	$-$ 3.1	6.1	$-$ 0.13
8	9.5	9.2	$-$ 0.16	9.5	17.9	0.15
9	6.4	16.1	0.14	$-$ 6.9	16.7	0.14
10	5.8	14.8	0.14

表1 装配偏差

Tab.1 Assembly deviation

组别	多向视觉引导			仅Z向视觉引导
	$∆ x$ _Y_-_D / μm	$∆ y$ _Y_-_D / μm	$θ$ _Y_-_D / （°）	$∆ x$ _Y_-_D / μm	$∆ y$ _Y_-_D / μm	$θ$ _Y_-_D / （°）
1	4.1	13.8	0.14	8.6	15.6	0.12
2	$-$ 3.4	6.9	$-$ 0.13
3	2.8	12.3	0.15	$-$ 9.4	20.1	0.16
4	$-$ 6.7	11.5	$-$ 0.11	8.7	33.6	$-$ 0.06
5	2.5	12.3	$-$ 0.07	7.6	25.7	$-$ 0.15
6	$-$ 1.4	8.5	0.06
7	$-$ 3.1	6.1	$-$ 0.13
8	9.5	9.2	$-$ 0.16	9.5	17.9	0.15
9	6.4	16.1	0.14	$-$ 6.9	16.7	0.14
10	5.8	14.8	0.14

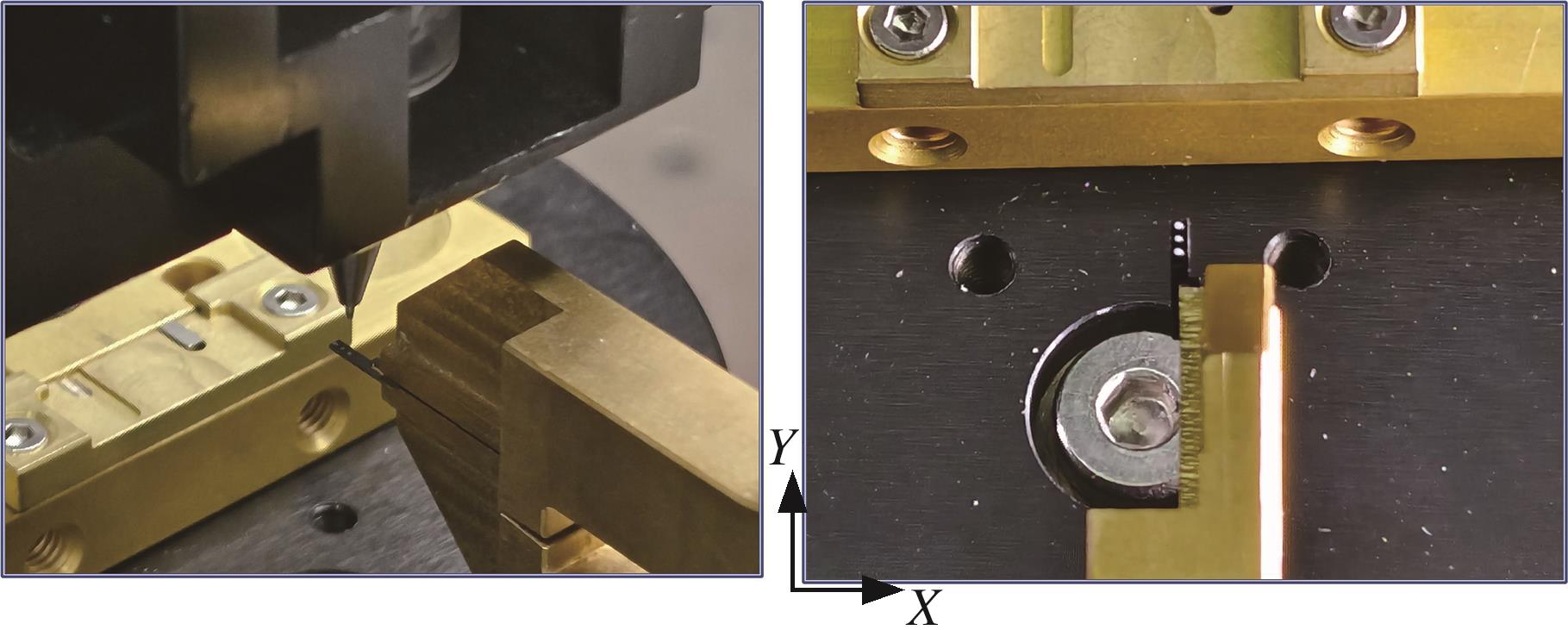

图14 点胶实验示意图

Fig.14 Schematic diagram of dispensing experiment

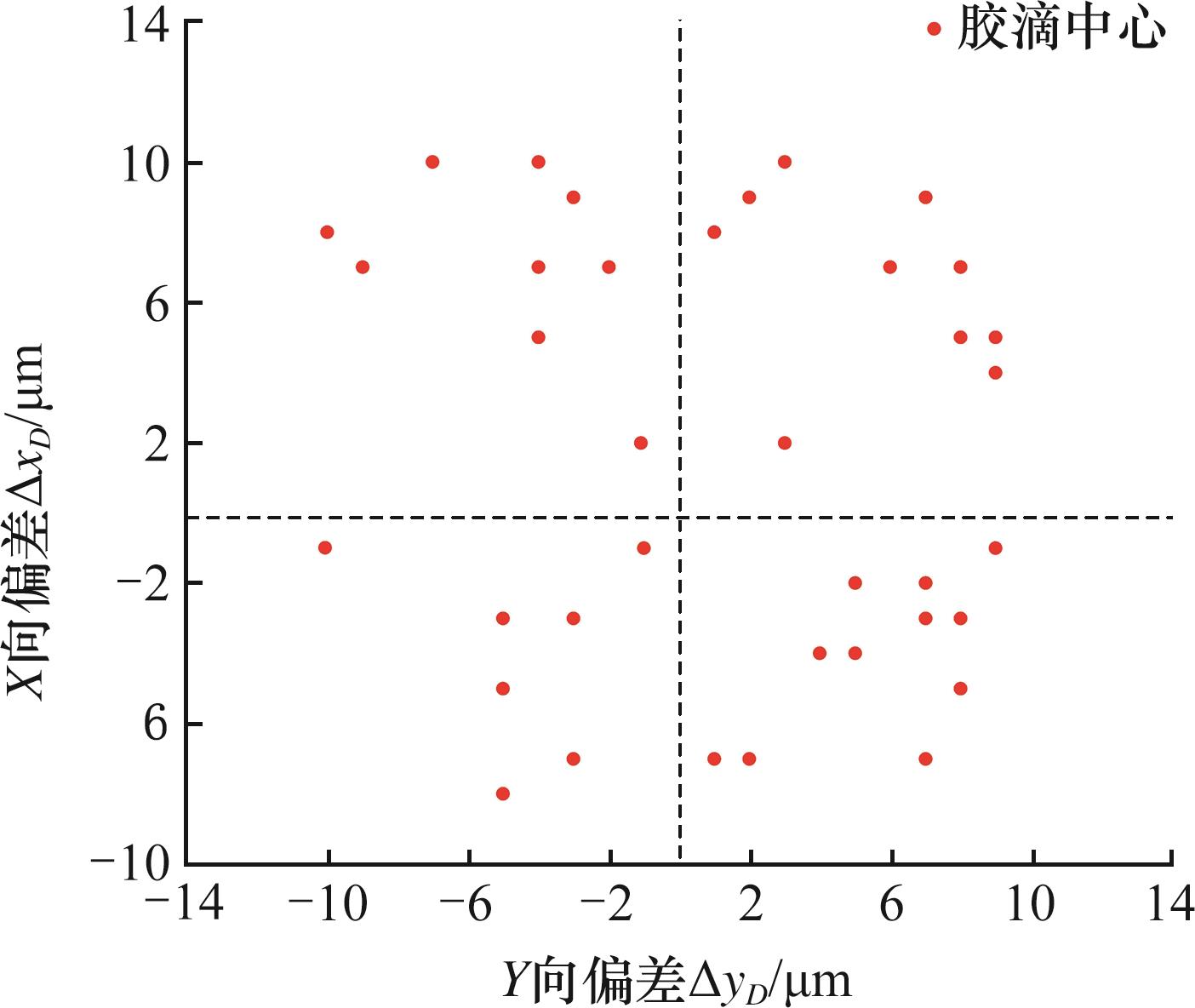

图15 胶滴中心位置分布散点图

Fig.15 Scatter plot of droplet center position distribution

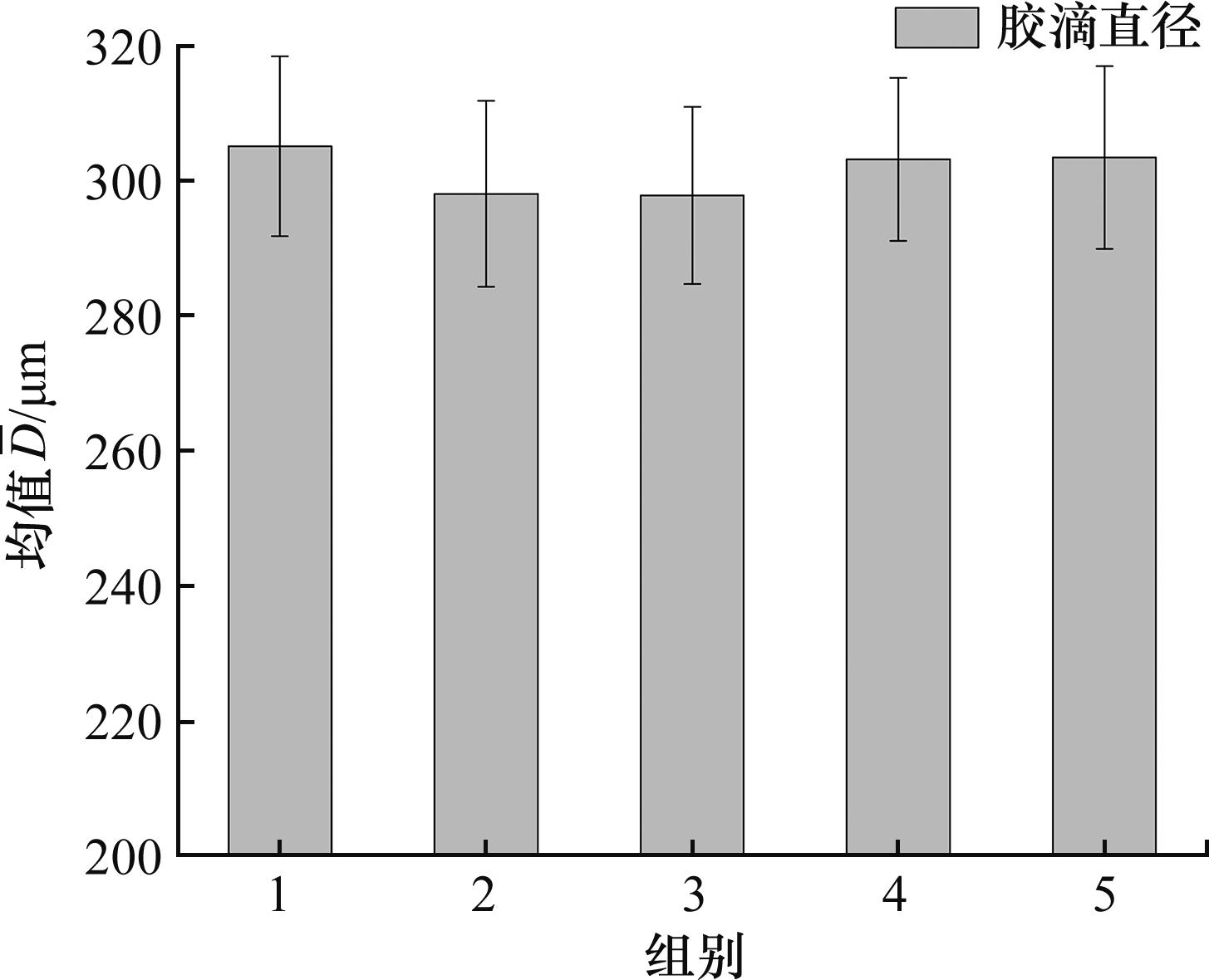

图16 5组胶滴直径误差棒图

Fig.16 Error bar chart of droplet diameter in 5 groups

参考文献 14

[1]	董云龙，李祥飞，刘行，等. 航空航天领域机器人化智能装配技术综述［J］. 人工智能， 2022（3）： 6-20.
	DONG Yunlong， LI Xiangfei， LIU Xing， et al. Overview of Robotic Intelligent Assembly Technology in Aerospace Field［J］. AI-View， 2022（3）： 6-20.
[2]	刘检华，孙清超，程晖，等. 产品装配技术的研究现状、技术内涵及发展趋势［J］. 机械工程学报， 2018， 54（11）： 2-28.
	LIU Jianhua， SUN Qingchao， CHENG Hui， et al. The State-of-the-art， Connotation and Developing Trends of the Products Assembly Technology［J］. Journal of Mechanical Engineering， 2018， 54（11）： 2-28.
[3]	沈飞，徐德，唐永建，等. 微操作/微装配中微力觉的测量与控制技术研究现状综述［J］. 自动化学报， 2014， 40（5）： 785-797.
	SHEN Fei， XU De， TANG Yongjian， et al. Review of Measuring and Control Technology of Microforce in Micromanipulation and Microassembly［J］. Acta Automatica Sinica， 2014， 40（5）： 785-797.
[4]	程俊森，吴文荣，杨毅，等. 智能微装配技术研究综述［J］. 现代制造工程， 2022（6）： 142-152.
	CHENG Junsen， WU Wenrong， YANG Yi， et al. A Review of Intelligent Micro-assembly Technology［J］. Modern Manufacturing Engineering， 2022（6）： 142-152.
[5]	SHEN Yue， JIA Qingxuan， WANG Ruiquan， et al. Learning-based Visual Servoing for High-precision Peg-in-hole Assembly［J］. Actuators， 2023， 12（4）： 144.
[6]	王斌，吴丹，盖宇航. 面向机器人精密装配的高精度圆片位姿视觉检测［J］. 机械工程学报， 2023， 59（8）： 50-59.
	WANG Bin， WU Dan， GAI Yuhang. High-precision Wafer Pose Visual Detection for Robot Precise Assembly［J］. Journal of Mechanical Engineering， 2023， 59（8）： 50-59.
[7]	郭磊，刘检华，张佳朋，等. 航天工业中胶接技术的研究现状分析［J］. 中国机械工程， 2021， 32（12）： 1395-1405.
	GUO Lei， LIU Jianhua， ZHANG Jiapeng， et al. Research Status Analysis of Adhesively Connection Technology in Aerospace Industry［J］. China Mechanical Engineering， 2021， 32（12）： 1395-1405.
[8]	刘检华，夏焕雄，巩浩，等. 精密装配的内涵、技术体系和发展趋势［J］. 机械工程学报， 2023， 59（20）： 436-450.
	LIU Jianhua， XIA Huanxiong， GONG Hao， et al. Connotation， Technical System and Development Trend of Precision Assembly［J］. Journal of Mechanical Engineering， 2023， 59（20）： 436-450.
[9]	ZHANG Juan， DAI Xi， WU Wenrong， et al. Micro-vision Based High-precision Space Assembly Approach for Trans-scale Micro-Device： The CFTA Example［J］. Sensors， 2023， 23（1）： 450.
[10]	吴文荣，胡益玮，杨毅. 复杂微器件柔性装配机器人控制系统设计与实现［J］. 机械设计与研究， 2024， 40（2）： 79-84.
	WU Wenrong， HU Yiwei， YANG Yi. Design and Implementation of Control System for Complex Micro-device Flexible Assembly Robot［J］. Machine Design & Research， 2024， 40（2）： 79-84.
[11]	XU Rui， ZHAO Xingwei， LIU Feng， et al. High-precision Monocular Vision Guided Robotic Assembly Based on Local Pose Invariance［J］. IEEE Transactions on Instrumentation and Measurement， 2023， 72： 5031312.
[12]	陈骁，张之敬，金鑫，等. 温度载荷作用下胶接位置误差对精密马达系统运动精度稳定性影响机理［J］. 导航与控制， 2018， 17（3）： 69-74.
	CHEN Xiao， ZHANG Zhijing， JIN Xin， et al. Effects of Bonding Position Error on the Motion Precision Stability of Precision Motor Systemunder Temperature Load［J］. Navigation and Control， 2018， 17（3）： 69-74.
[13]	孙鹏，王晓东，何文鑫，等. 微小装配设备中精密自动化点胶的集成技术［J］. 组合机床与自动化加工技术， 2023（1）： 56-60.
	SUN Peng， WANG Xiaodong， HE Wenxin， et al. The Integration of Precision Automatic Adhesive Dispensing in Micro-assembly Equipment［J］. Modular Machine Tool & Automatic Manufacturing Technique， 2023（1）： 56-60.
[14]	王晓东，崔世鹏，徐征，等. 面向精密微装配的视觉复合定位［J］. 光学精密工程， 2023， 31（19）： 2857-2866.
	WANG Xiaodong， CUI Shipeng， XU Zheng， et al. Visual Composite Positioning for Precision Microassembly［J］. Optics and Precision Engineering， 2023， 31（19）： 2857-2866.
