几何缺陷结构对钻具螺纹强度与疲劳寿命影响分析

doi:10.3969/j.issn.1004-132X.2026.09.024

摘要/Abstract

摘要：

以某双台肩钻具连接螺纹为研究对象，考虑缺陷结构对螺纹力学性能的影响，建立了能有效模拟上扣扭矩和复杂接触状态的钻具连接螺纹轴对称等效模型，开展了弯曲井段下螺纹结构的强度与疲劳寿命分析。计算结果表明：在给定上扣扭矩、内外压力、轴向载荷和弯矩的作用下，螺纹最大应力发生在内外螺纹啮合的第一圈齿根位置，经强度评定和疲劳分析，螺纹结构能够满足工程需求。当螺纹结构产生缺陷后，其最大等效应力总是出现在缺陷底部位置；缺陷位置距离外螺纹第一圈齿根越近，等效应力增幅越大，缺陷位置对等效应力的影响由大到小依次为首圈齿根、首圈齿廓根部、首圈齿廓中部。随着缺陷深度的增大，螺纹整体应力逐渐增大，当缺陷深度增至2.3 mm时，最大应力增大50.1%，疲劳寿命降低94.8%；随着缺陷宽度的增大，螺纹整体应力逐渐减小，但相较于无缺陷螺纹结构，宽度为1.6 mm时，最大应力仍然增大了34%，疲劳寿命降低了75.2%。

关键词: 钻具连接螺纹, 轴对称等效模型, 缺陷, 强度, 疲劳寿命

Abstract:

A double-shoulder drill tool connecting thread was selected as the research object. Considering the influence of defective structures on the mechanics properties of threads， an axially symmetric equivalent model of the drill tool connecting thread was established， which may effectively simulate make-up torque and complex contact states. Through this model， the strength and fatigue life analyses of the thread structure were conducted in curved well sections. The calculation results indicate that under the action of given make-up torque， internal and external pressure， axial load， and bending moment， the maximum stress of the thread is generated at the root of the first engaged thread of the internal and external threads. After strength evaluations and fatigue analyses， it is confirmed that the thread structure may meet engineering requirements. When defects are formed in the thread structure， the maximum equivalent stress is always concentrated at the bottom of the defect. The closer the defect is to the root of the first thread of the external thread， the more significant the increase in equivalent stress. The influence of defect position on equivalent stress ranks in descending order as follows： root of the first thread， root of the first thread profile， and middle of the first thread profile. With the increase of defect depth， the overall stress of the thread increases gradually. When the defect depth reaches 2.3 mm， the maximum stress is increased by 50.1%， and the fatigue life is reduced by 94.8%. As the defect width increases， the overall stress of the thread decreases gradually. However， compared with the non-defective thread structure， when the width is 1.6 mm， the maximum stress is still increased by 34%， and the fatigue life is reduced by 75.2%.

Key words: drill tool connecting threads, axially symmetric equivalent model, defect, strength, fatigue life

中图分类号:

TE921

芦烨, 丁宇奇, 雷紫煌, 吕奇霖, 李智超, 李康健. 几何缺陷结构对钻具螺纹强度与疲劳寿命影响分析[J]. 中国机械工程, 2026, 37(9): 2314-2325.

LU Ye, DING Yuqi, LEI Zihuang, LYU Qilin, LI Zhichao, LI Kangjian. Effect of Geometric Defect Structures on Strength and Fatigue Life of Drill Tool Threads[J]. China Mechanical Engineering, 2026, 37(9): 2314-2325.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.09.024

https://www.cmemo.org.cn/CN/Y2026/V37/I9/2314

图/表 30

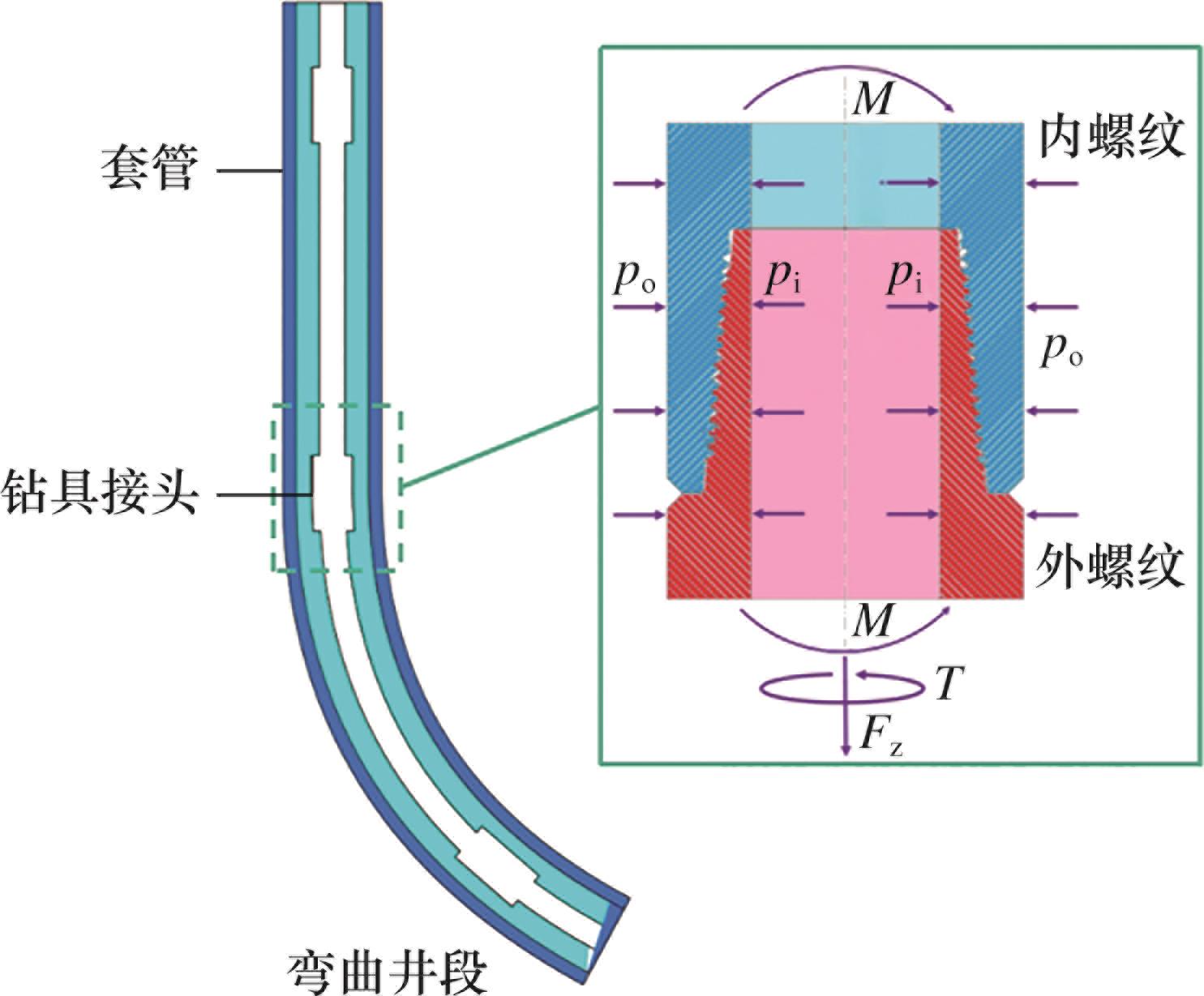

图1 弯曲井段螺纹井下状态示意图

Fig.1 Schematic diagram of the downhole state of threads in curved well sections

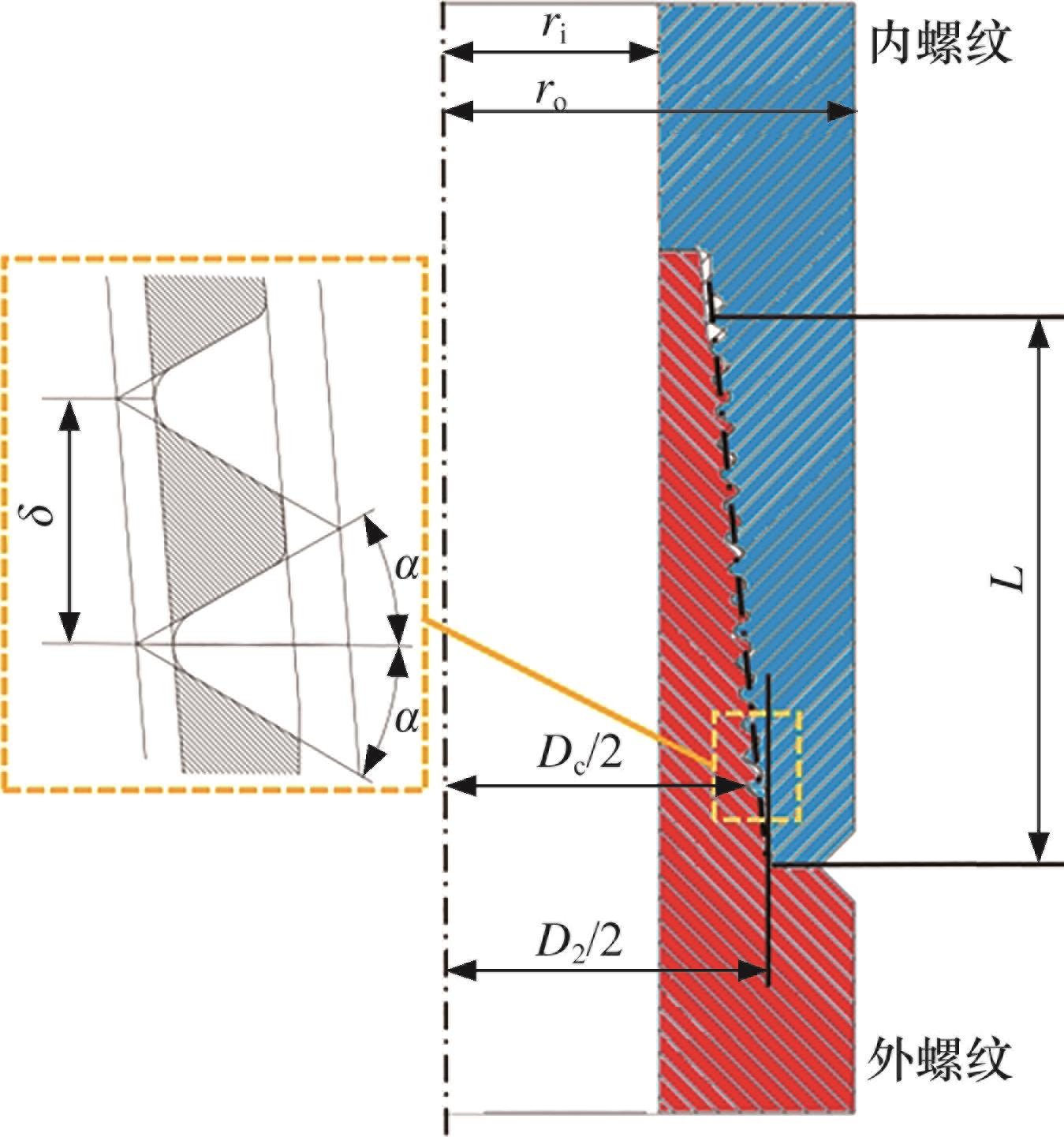

图2 钻具螺纹结构尺寸示意图

Fig.2 Schematic diagram of the structural dimensions of drill tool threads

图3 齿根位置等效应力随钻进时间变化曲线

Fig.3 Curve of equivalent stress at the tooth root position varying with drilling time

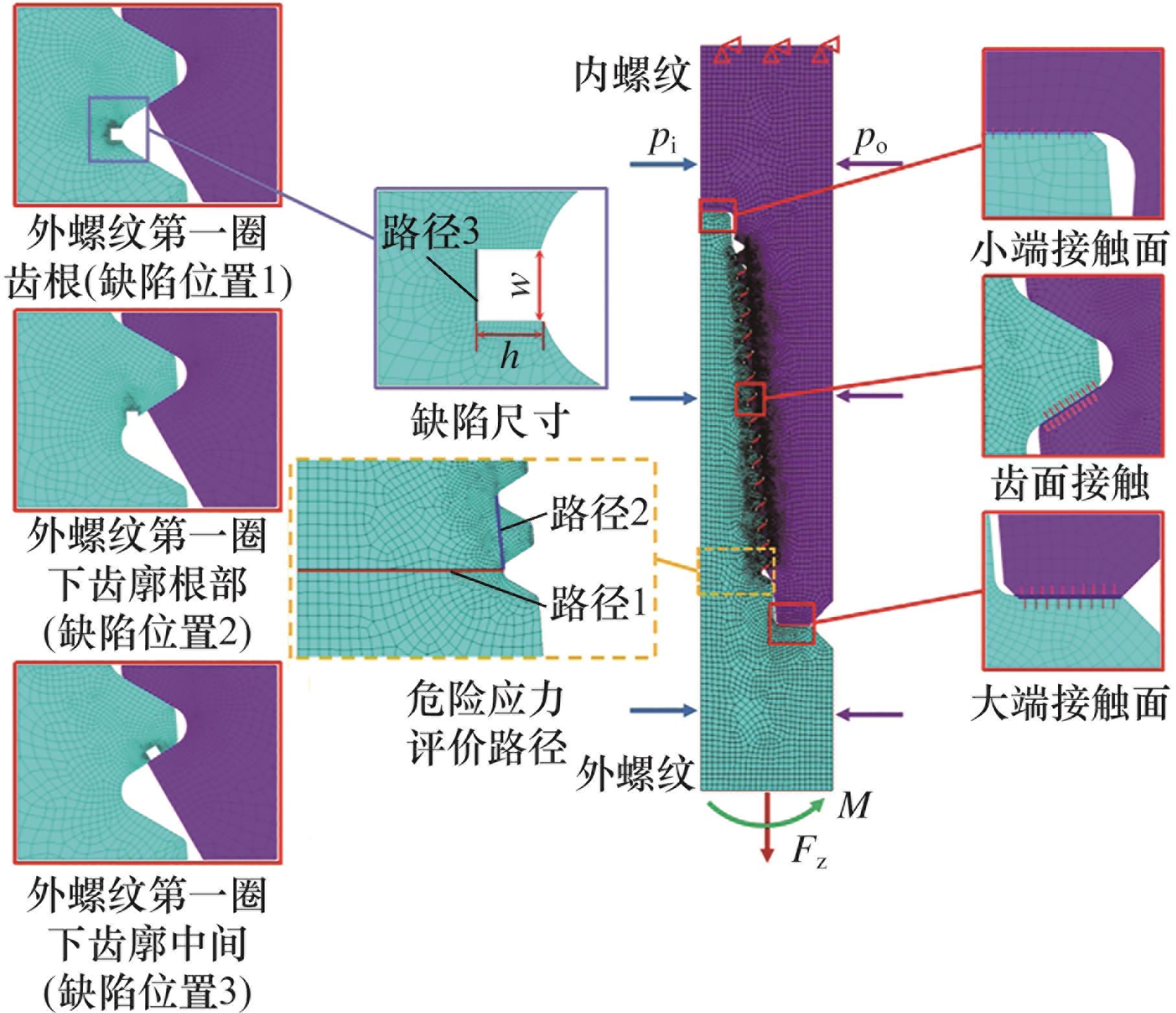

图4 内外螺纹有限元模型

Fig.4 Finite element model of internal and external threads

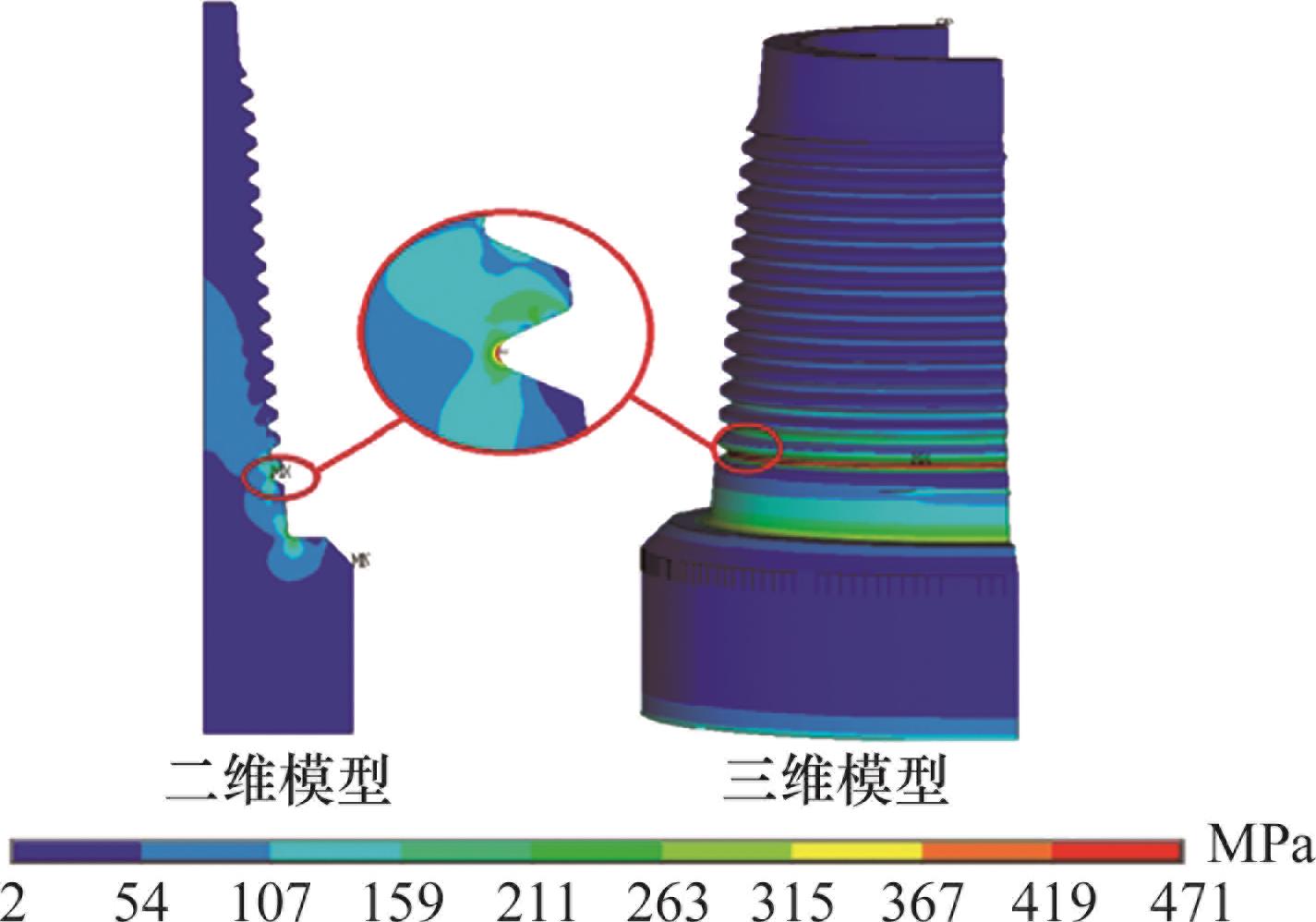

图5 上扣状态外螺纹等效应力分布图

Fig.5 Equivalent stress distribution diagram of external threads in make-up state

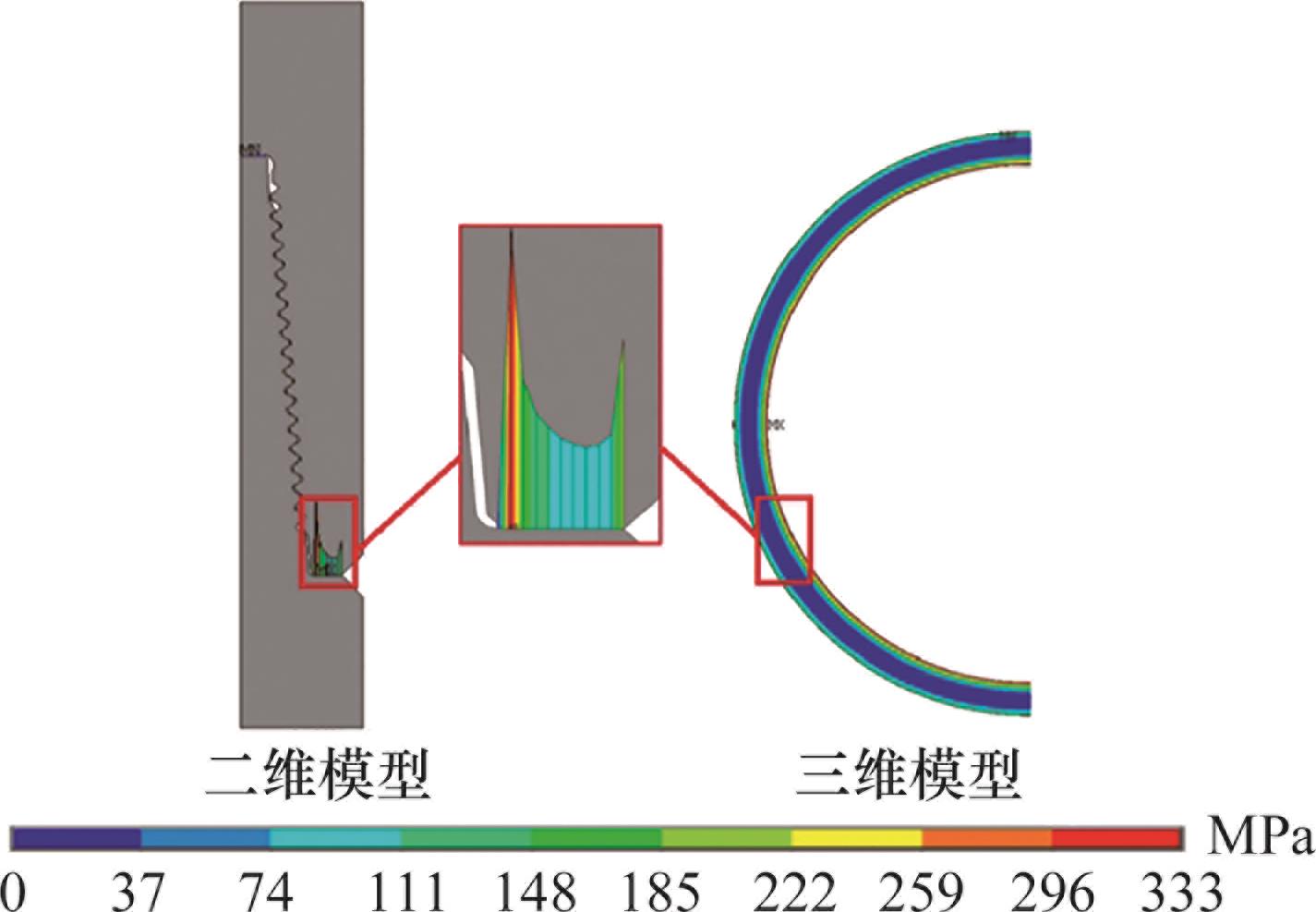

图6 上扣状态主台肩接触压力分布图

Fig.6 Contact pressure distribution diagram of the main shoulder in make-up state

表1 不同模型上扣状态外螺纹应力

Tab.1 External thread stress in make-up state for different models

三维模型

二维模型

相对误差/%

整体等效

应力

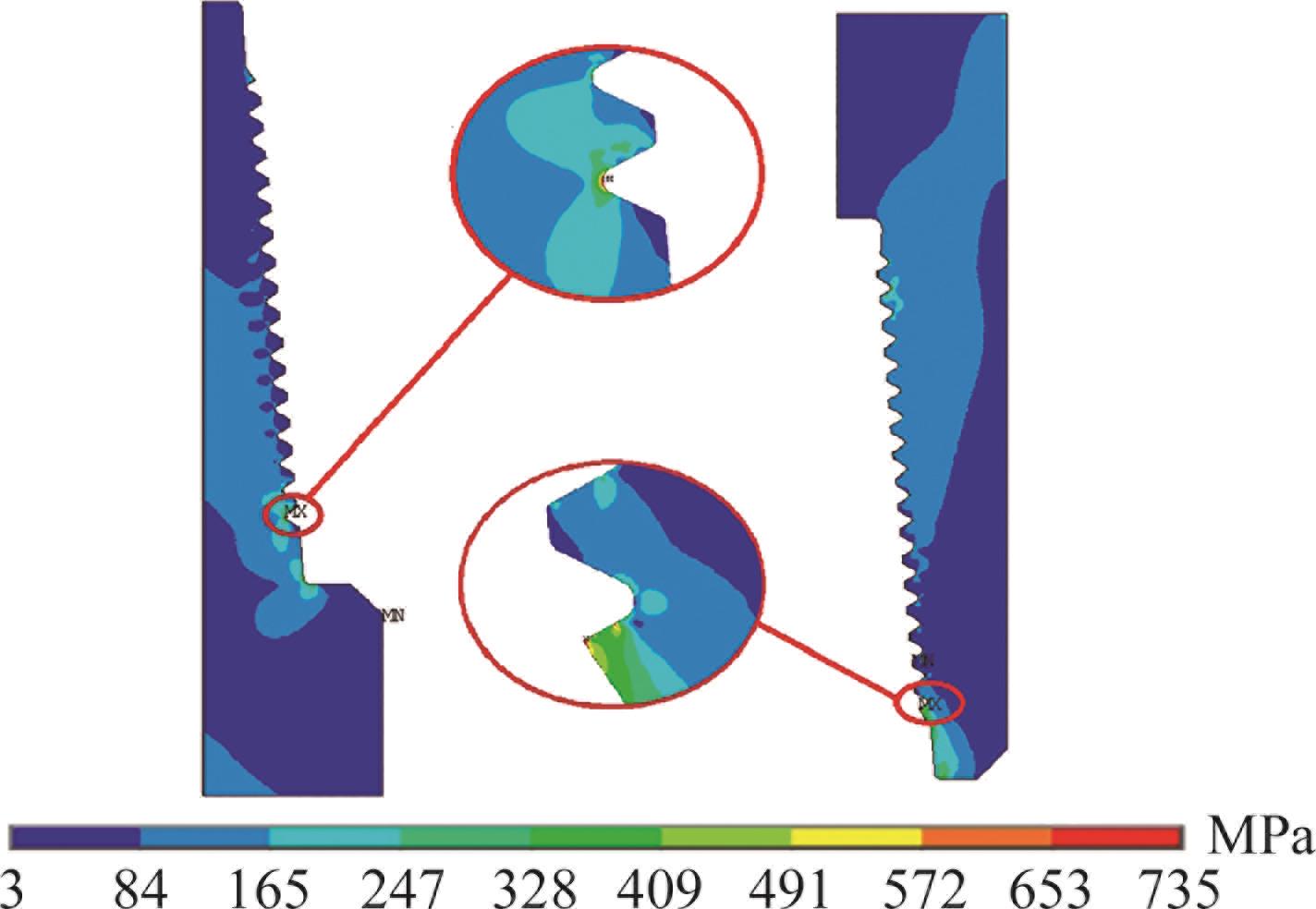

图7 螺纹整体等效应力分布图

Fig.7 Overall equivalent stress distribution diagram of threads

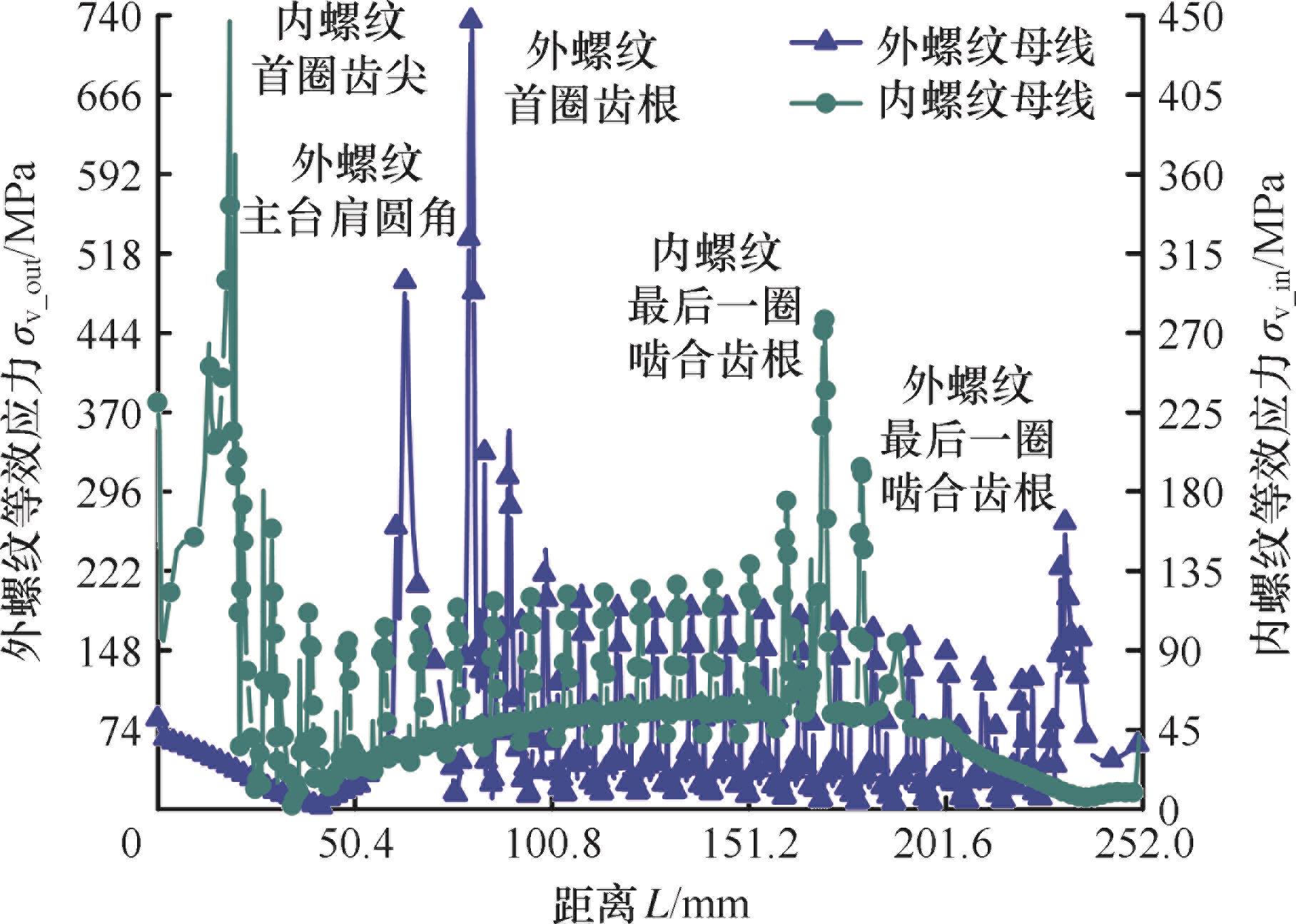

图8 螺纹沿母线方向等效应力

Fig.8 Equivalent stress of threads along the generatrix direction

表2 无缺陷螺纹等效应力

Tab.2 Equivalent stress for non-defective threads

	第一圈齿根	主台肩圆角	应力范围
外螺纹等效应力/MPa	735	476	3~735
	第一圈齿尖	最后一圈齿底	应力范围
内螺纹等效应力/MPa	448	323	3~447

表3 外螺纹危险路径应力线性化评定

Tab.3 Linearization evaluation of stress on dangerous path of external thread

	应力类别	应力值/MPa	［σ］^t/MPa	强度条件/MPa	强度评定
路径1	一次局部薄膜应力σ₂	79	450	σ₂<1.5［σ］^t=675	安全
路径1	一次加二次应力σ₄	123		σ₄<3［σ］^t=1350
路径2	一次局部薄膜应力σ₂	238		σ₂<1.5［σ］^t=675
路径2	一次加二次应力σ₄	396		σ₄<3［σ］^t=1350

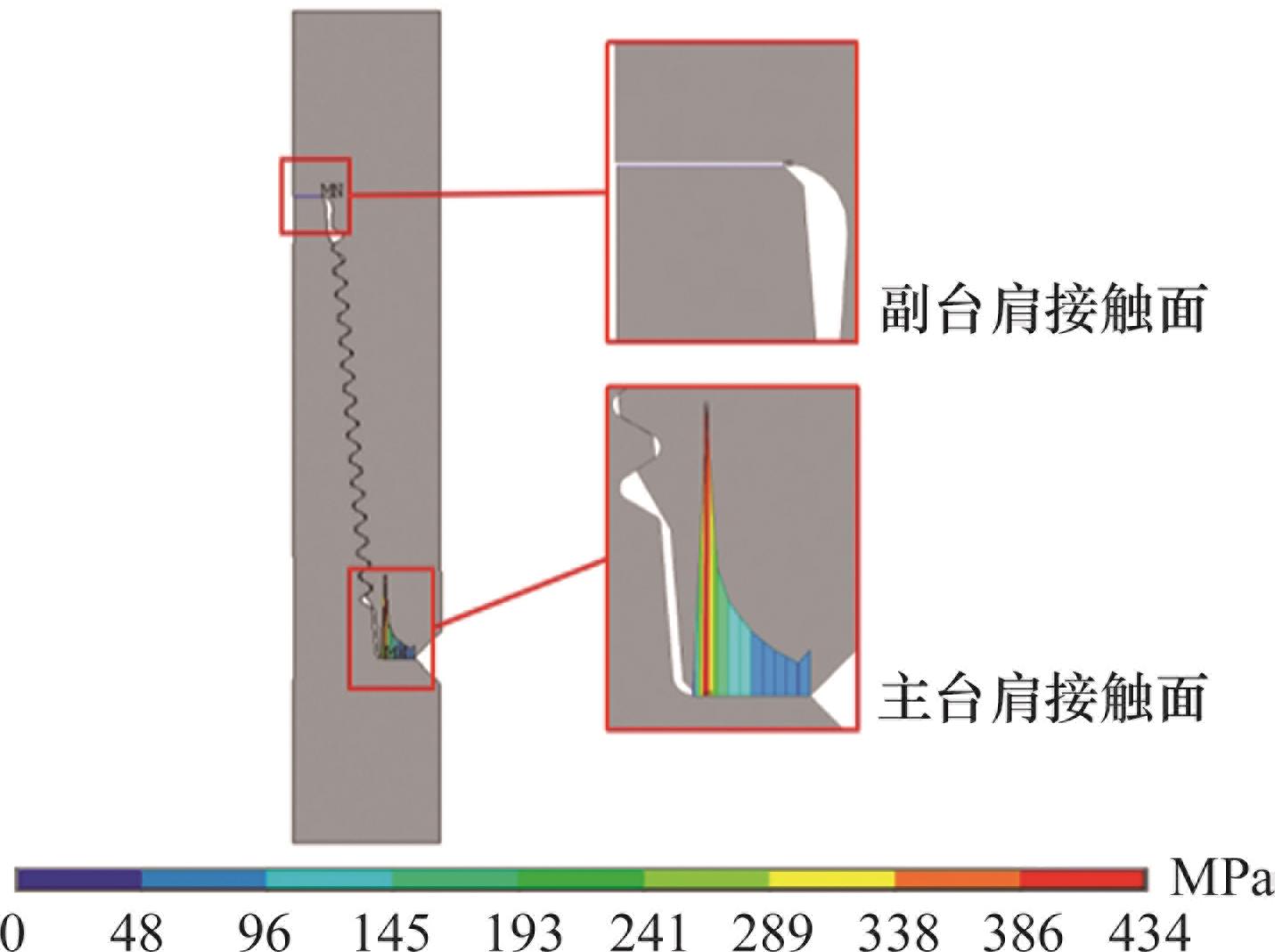

图9 螺纹主台肩接触压力分布图

Fig.9 Distribution diagram of contact pressure on thread main shoulder

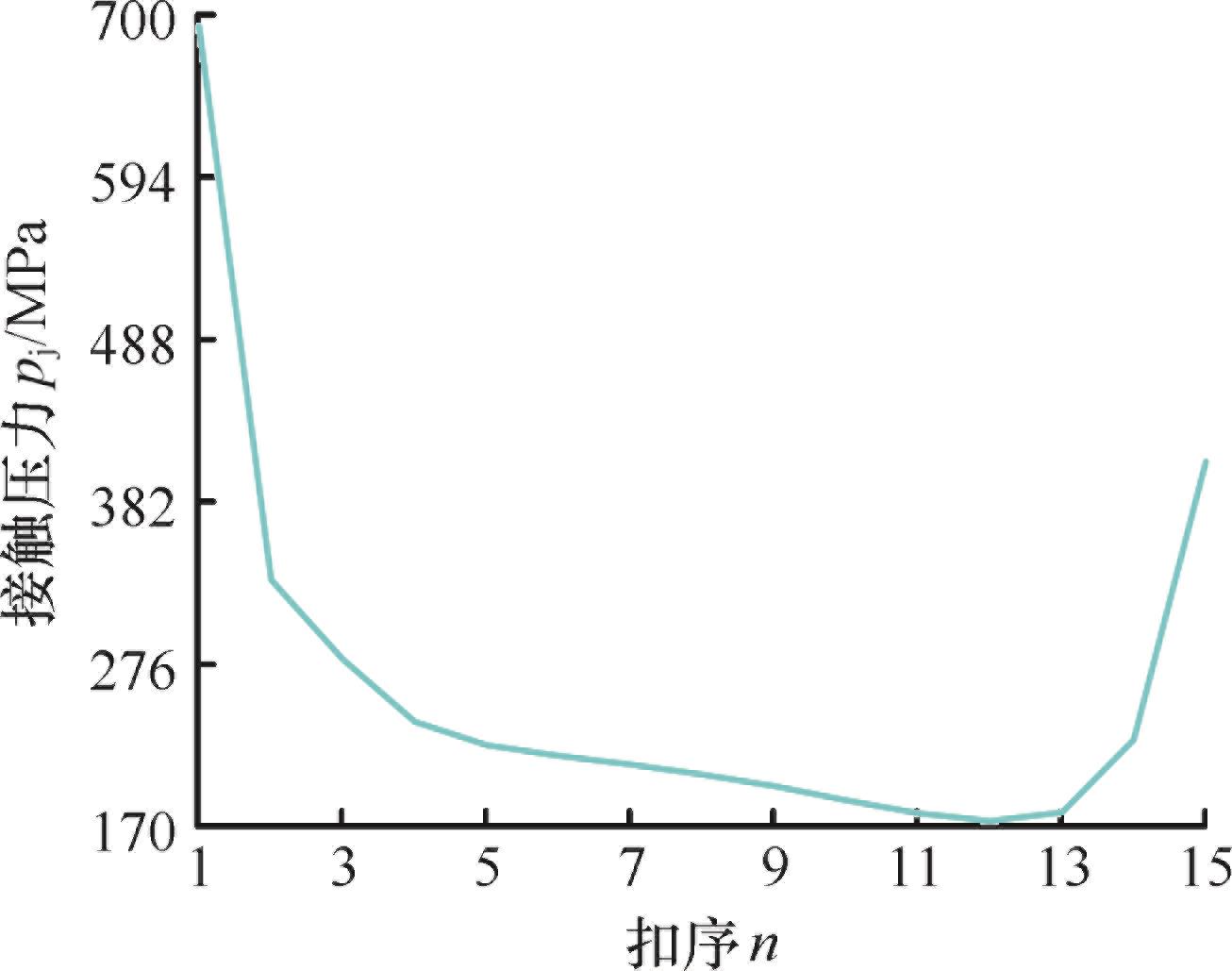

图10 螺纹齿面最大接触压力分布曲线

Fig.10 Distribution curve of maximum contact pressure on thread tooth surface

表4 钻具连接螺纹接触压力（无缺陷）

Tab.4 Contact pressure for drill tool connecting threads（non-detective threads）

主台肩接触压力				副台肩接触压力
434 MPa				0
牙序	1	2	3	4	5	6	7	8
螺纹牙最大接触压力/MPa	693	331	279	238	223	216	210	204
牙序	9	10	11	12	13	14	15
螺纹牙最大接触压力/MPa	196	187	179	174	179	227	408

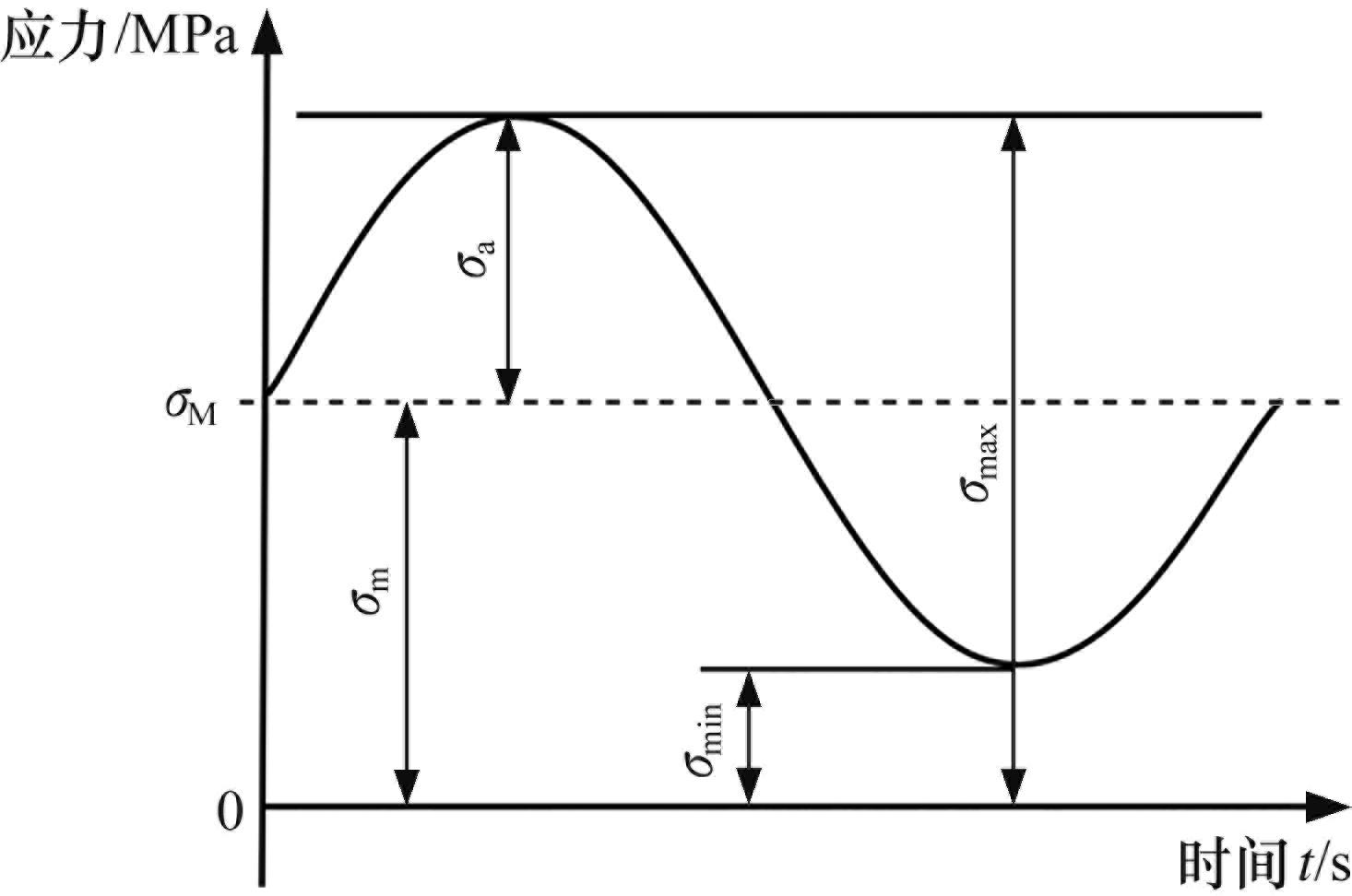

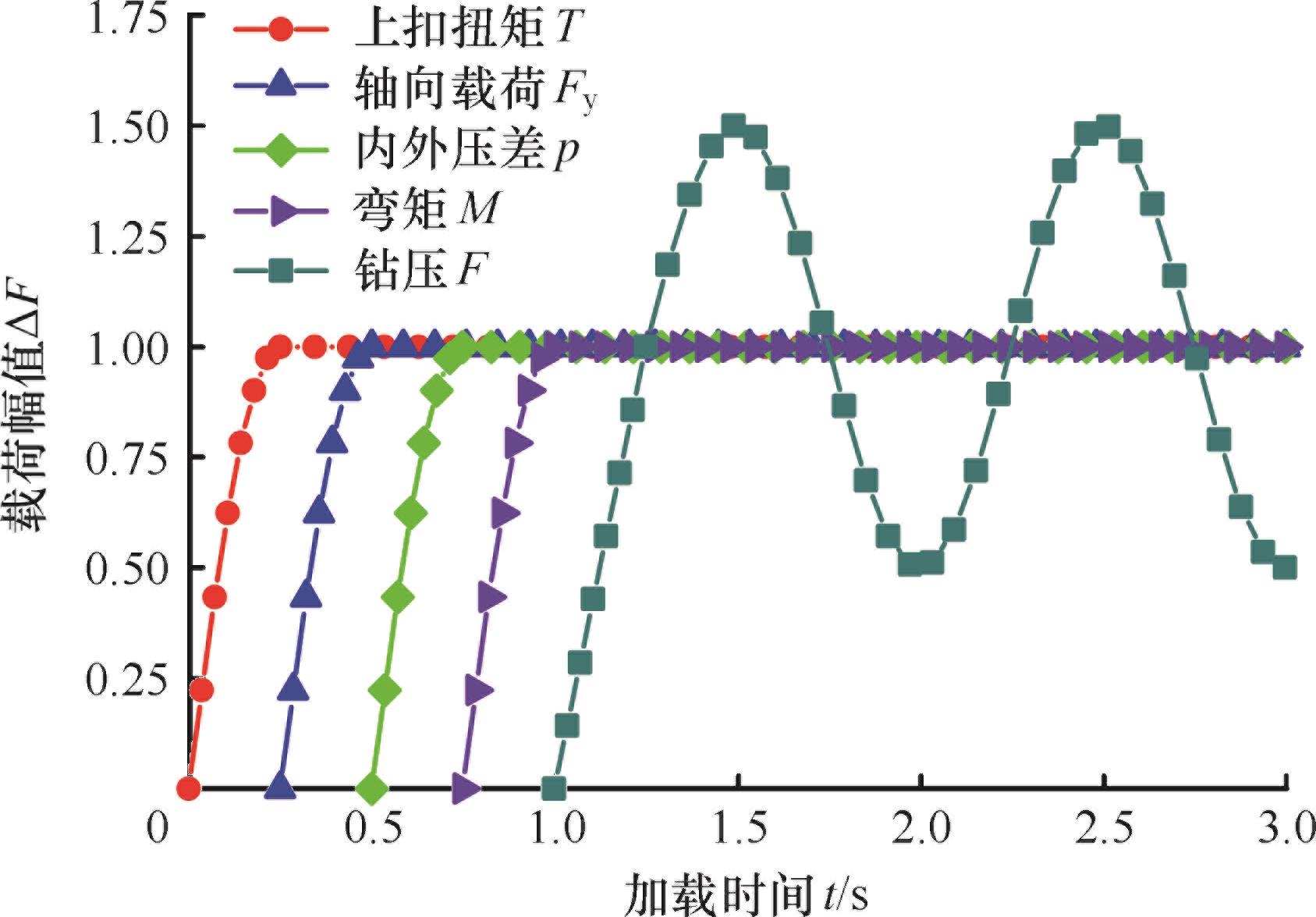

图11 载荷幅值加载曲线

Fig.11 Loading curve of load amplitude

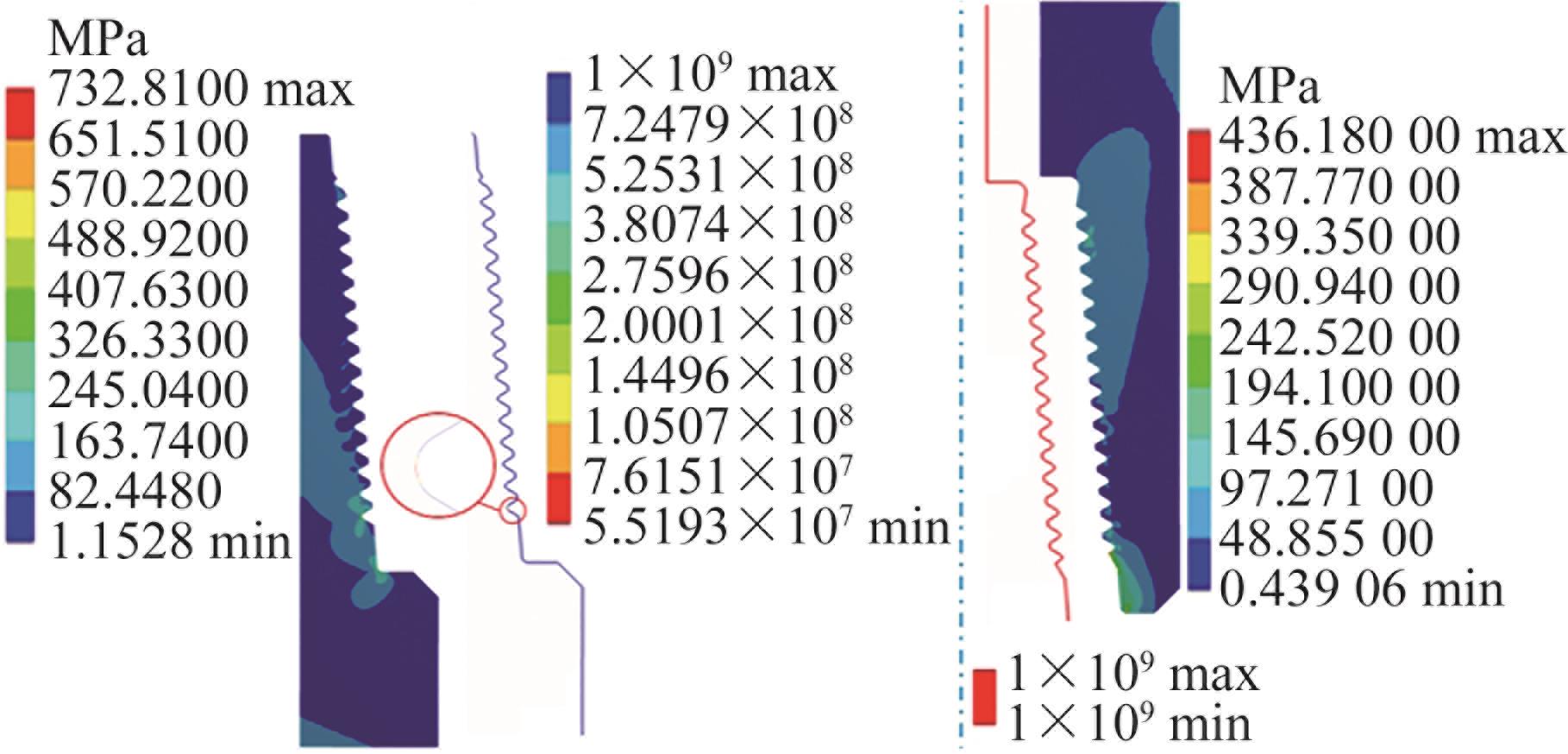

图12 峰值等效应力和母线疲劳寿命分布图

Fig.12 Distribution diagram of peak equivalent stress and generatrix fatigue life

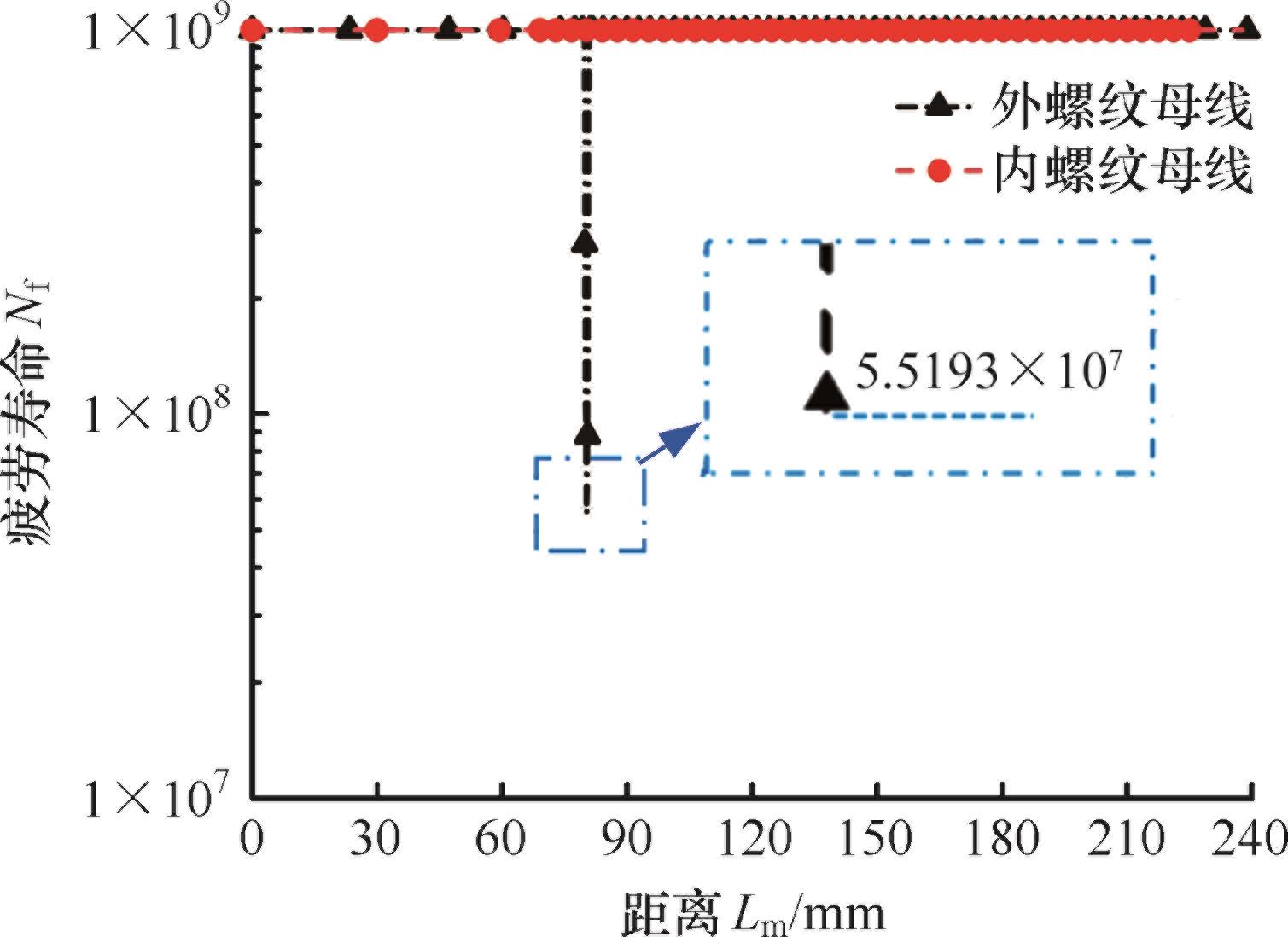

图13 沿母线方向疲劳寿命

Fig.13 Fatigue life along the generatrix direction

表5 连接螺纹应力-寿命

Tab.5 Stress-life for connecting threads

	最大应力σ_max/MPa	最小应力σ_min/MPa	发生位置	应力幅值σ_a/MPa
外螺纹	732.81	718.91	首圈齿根	6.95
内螺纹	436.18	422.84	首圈齿尖	6.67
	平均应力σ_m/MPa	疲劳位置	疲劳寿命
外螺纹	725.86	首圈齿根	5.5193×10⁷
内螺纹	429.51		1×10⁹

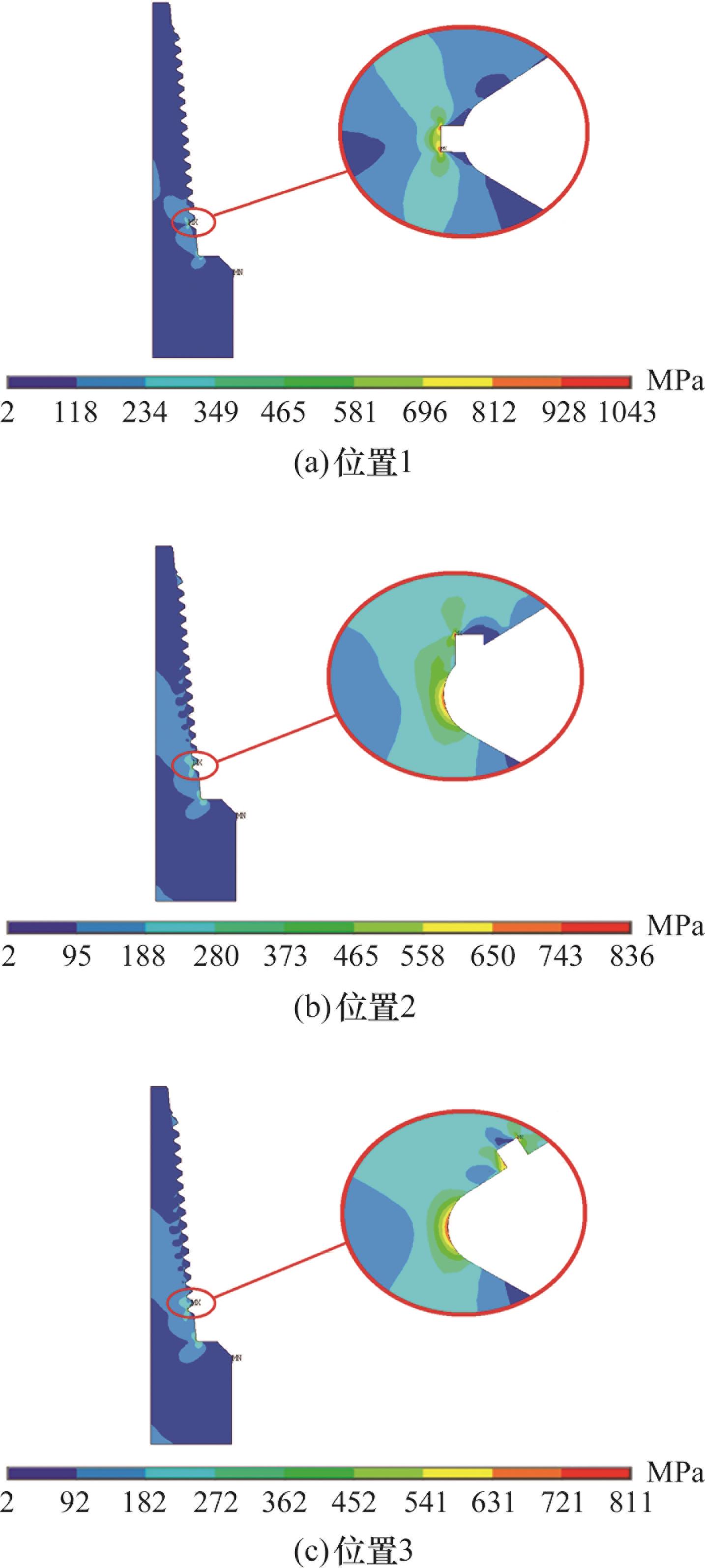

图14 含缺陷结构外螺纹整体应力分布图

Fig.14 Overall stress distribution diagram of external threads in defective structures

表6 不同缺陷位置螺纹应力

Tab.6 Thread stress at different defect positions

缺陷位置	整体
缺陷位置	发生位置		数值/MPa		变化率/%
无缺陷	首圈齿根		735
位置1	缺陷底部		1043		41.9
位置2	缺陷底部		836		13.7
位置3	缺陷底部		811		10.3
缺陷位置	外螺纹
缺陷位置	首圈齿根应力/MPa	变化率/%		主台肩圆角应力/MPa		变化率/%
无缺陷	735			476
位置1	1043	41.9		462		$-$ 2.9
位置2	715	$-$ 2.7		475		$-$ 0.2
位置3	739	$-$ 0.5		475		$-$ 0.2
缺陷位置	内螺纹
缺陷位置	首圈齿尖应力/MPa	变化率/%		末圈齿底力/MPa		变化率/%
无缺陷	448			323
位置1	415	$-$ 7.4		322		$-$ 0.3
位置2	426	$-$ 5.0		323
位置3	715	60.0		323

表6 不同缺陷位置螺纹应力

Tab.6 Thread stress at different defect positions

缺陷位置	整体
缺陷位置	发生位置		数值/MPa		变化率/%
无缺陷	首圈齿根		735
位置1	缺陷底部		1043		41.9
位置2	缺陷底部		836		13.7
位置3	缺陷底部		811		10.3
缺陷位置	外螺纹
缺陷位置	首圈齿根应力/MPa	变化率/%		主台肩圆角应力/MPa		变化率/%
无缺陷	735			476
位置1	1043	41.9		462		$-$ 2.9
位置2	715	$-$ 2.7		475		$-$ 0.2
位置3	739	$-$ 0.5		475		$-$ 0.2
缺陷位置	内螺纹
缺陷位置	首圈齿尖应力/MPa	变化率/%		末圈齿底力/MPa		变化率/%
无缺陷	448			323
位置1	415	$-$ 7.4		322		$-$ 0.3
位置2	426	$-$ 5.0		323
位置3	715	60.0		323

表7 危险路径3应力线性化评定

Tab.7 Stress linearization evaluation for dangerous path 3

位置	应力类别	应力值/MPa	［σ］^t/MPa	强度条件/ MPa	应力强度评定
位置1	一次局部薄膜应力σ₂	747	450	σ₂<1.5［σ］^t=675	不安全
位置1	一次加二次应力σ₄	816		σ₄<3［σ］^t=1350	安全
位置2	一次局部薄膜应力σ₂	83		σ₂<1.5［σ］^t=675
位置2	一次加二次应力σ₄	292		σ₄<3［σ］^t=1350
位置3	一次局部薄膜应力σ₂	114		σ₂<1.5［σ］^t=675
位置3	一次加二次应力σ₄	254		σ₄<3［σ］^t=1350

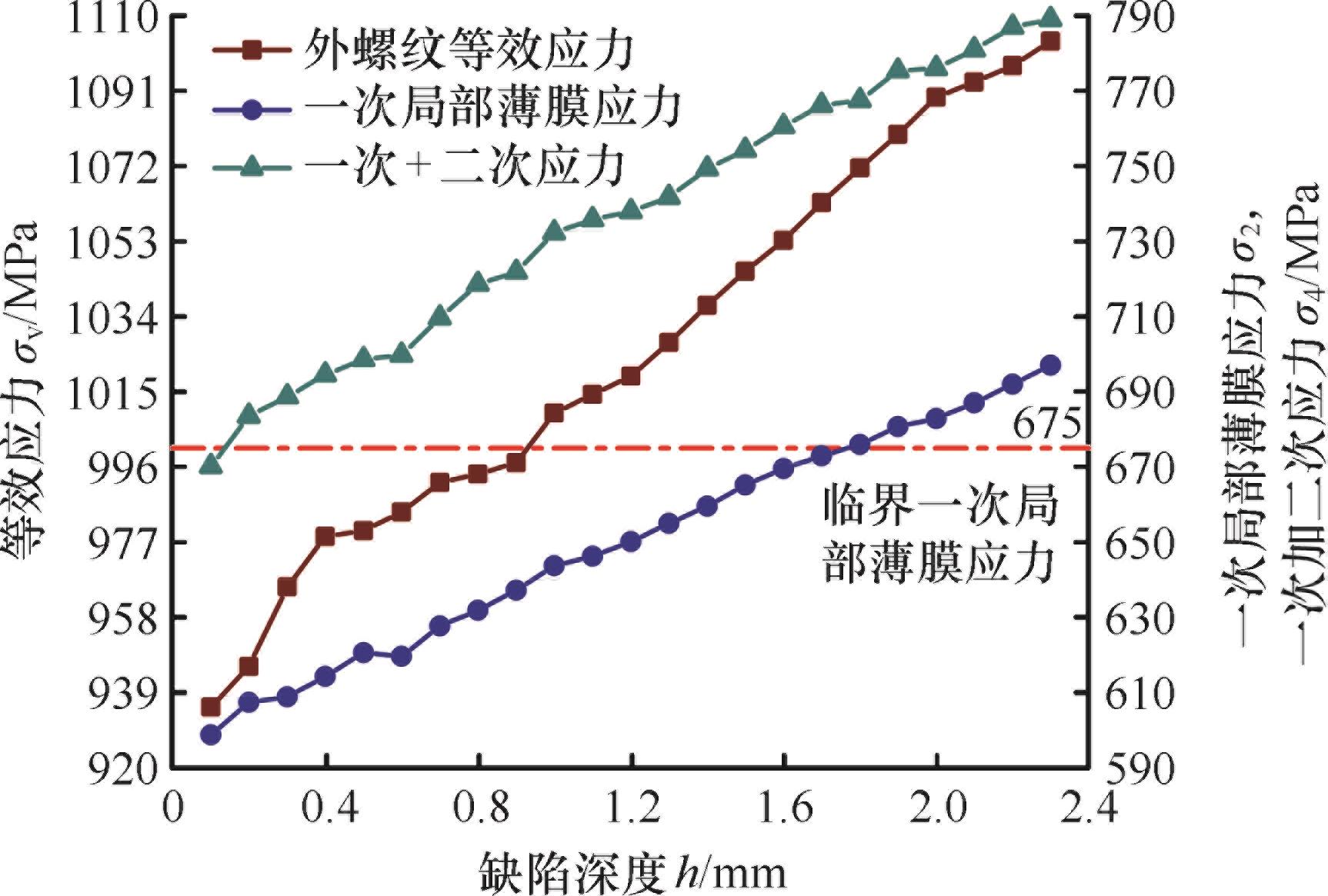

图15 不同缺陷深度外螺纹等效应力和强度评定曲线

Fig.15 Curves of equivalent stress and strength evaluation for external threads with different defect depths

表8 不同缺陷深度下螺纹等效应力和强度评定应力数据表

Tab.8 Data table of equivalent stress and strength evaluation stress of threads under different defect depths

缺陷深度/mm	最大应力			一次局部薄膜应力σ₂/MPa	一次加二次应力σ₄/MPa	强度评定
缺陷深度/mm	发生位置	数值/MPa	变化率/ %	一次局部薄膜应力σ₂/MPa	一次加二次应力σ₄/MPa	强度评定
无缺陷	外螺纹首圈齿根	735
0.1	缺陷底部	935	27.2	599	670	安全
0.5		979	33.2	621	699	安全
1.0		1010	37.4	644	732	安全
1.5		1045	38.4	665	754	安全
1.8		1062	44.5	676	768	不安全
2.0		1068	45.3	683	776	不安全
2.3		1103	50.1	697	789	不安全

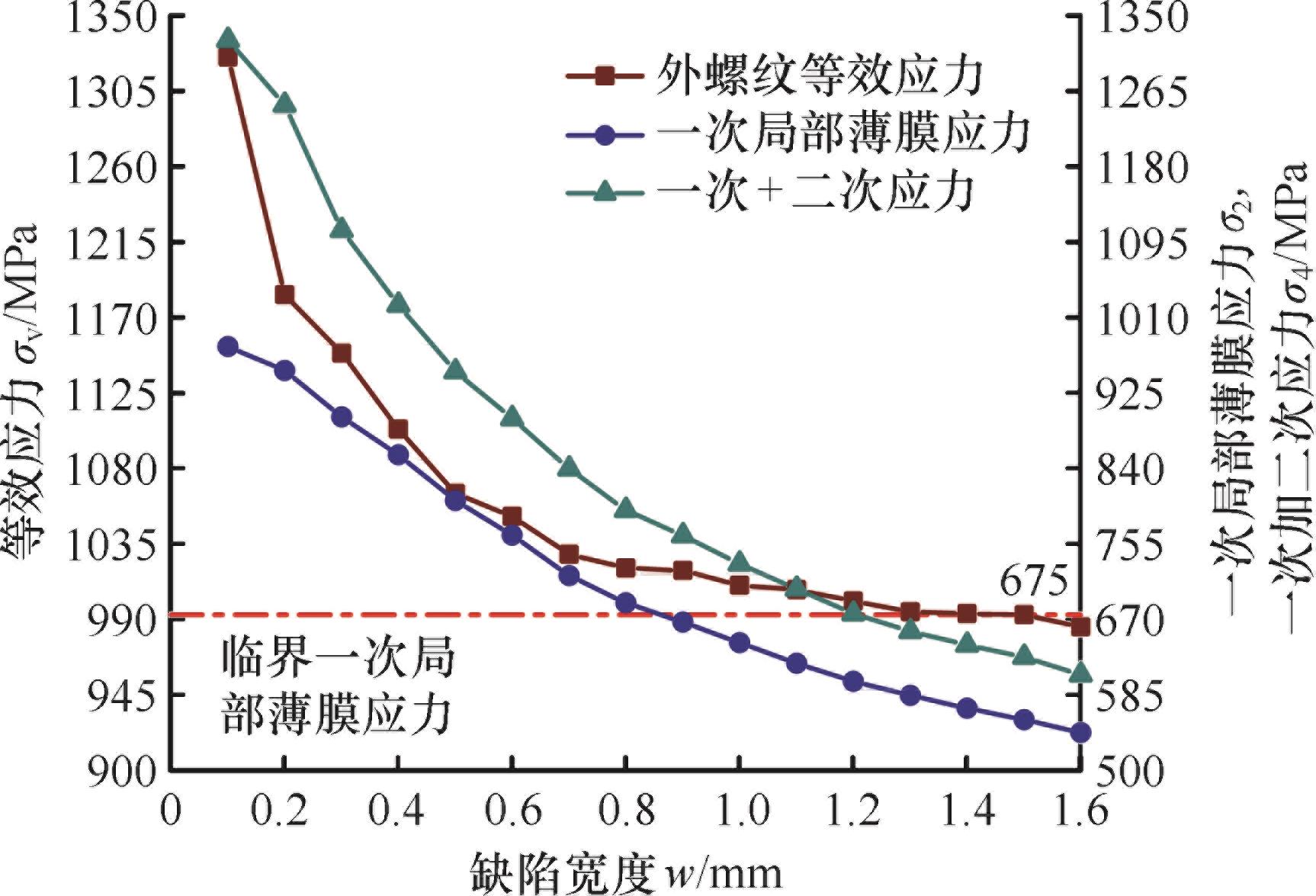

图16 不同缺陷深度外螺纹等效应力和强度评定曲线

Fig.16 Curves of equivalent stress and strength evaluation for external threads with different defect widths

表9 不同缺陷宽度下螺纹等效应力和强度评定应力

Tab.9 Equivalent stress and strength evaluation stress of threads under different defect widths

缺陷宽度/mm	最大应力			一次局部薄膜应力σ₂/MPa	一次加二次应力σ₄/MPa	强度评定
缺陷宽度/mm	发生位置	数值/MPa	变化率/%	一次局部薄膜应力σ₂/MPa	一次加二次应力σ₄/MPa	强度评定
无缺陷	外螺纹首圈齿根	735				安全
0.1	缺陷底部	1325	80.3	977	1322	不安全
0.4		1102	44.5	855	1024
0.8		1021	38.9	688	793
1.0		1010	37.4	644	732	安全
1.3		995	35.4	584	656
1.6		985	34.0	543	608

表10 不同缺陷结构位置应力-应变-疲劳寿命

Tab.10 Stress-strain-fatigue life at different defect structure positions

缺陷位置	峰值等效应力σ_max/MPa	应力幅值σ_al_t/MPa	峰值弹性应变ε_elmax	弹性应变幅值Δε_el	峰值塑性应变ε_plmax	塑性应变幅值Δε_pl	疲劳位置	疲劳寿命	降低率/%
无缺陷	732.81	6.95	6.6619×10 $- 3$	6.3182×10 $- 5$			外螺纹首圈齿根	5.5193×10⁷
位置1	1023.90	6.70	1.0608×10 $- 2$	2.1301×10 $- 2$	3.3856×10 $- 2$	1.9281×10 $- 4$	缺陷底部	6.6241×10⁶	88.0
位置2	817.60	6.58	7.4327×10 $- 3$	5.9818×10 $- 5$				2.1444×10⁷	61.1
位置3	798.13	5.67	7.2557×10 $- 3$	5.1545×10 $- 5$				2.8913×10⁷	47.6

表10 不同缺陷结构位置应力-应变-疲劳寿命

Tab.10 Stress-strain-fatigue life at different defect structure positions

缺陷位置	峰值等效应力σ_max/MPa	应力幅值σ_al_t/MPa	峰值弹性应变ε_elmax	弹性应变幅值Δε_el	峰值塑性应变ε_plmax	塑性应变幅值Δε_pl	疲劳位置	疲劳寿命	降低率/%
无缺陷	732.81	6.95	6.6619×10 $- 3$	6.3182×10 $- 5$			外螺纹首圈齿根	5.5193×10⁷
位置1	1023.90	6.70	1.0608×10 $- 2$	2.1301×10 $- 2$	3.3856×10 $- 2$	1.9281×10 $- 4$	缺陷底部	6.6241×10⁶	88.0
位置2	817.60	6.58	7.4327×10 $- 3$	5.9818×10 $- 5$				2.1444×10⁷	61.1
位置3	798.13	5.67	7.2557×10 $- 3$	5.1545×10 $- 5$				2.8913×10⁷	47.6

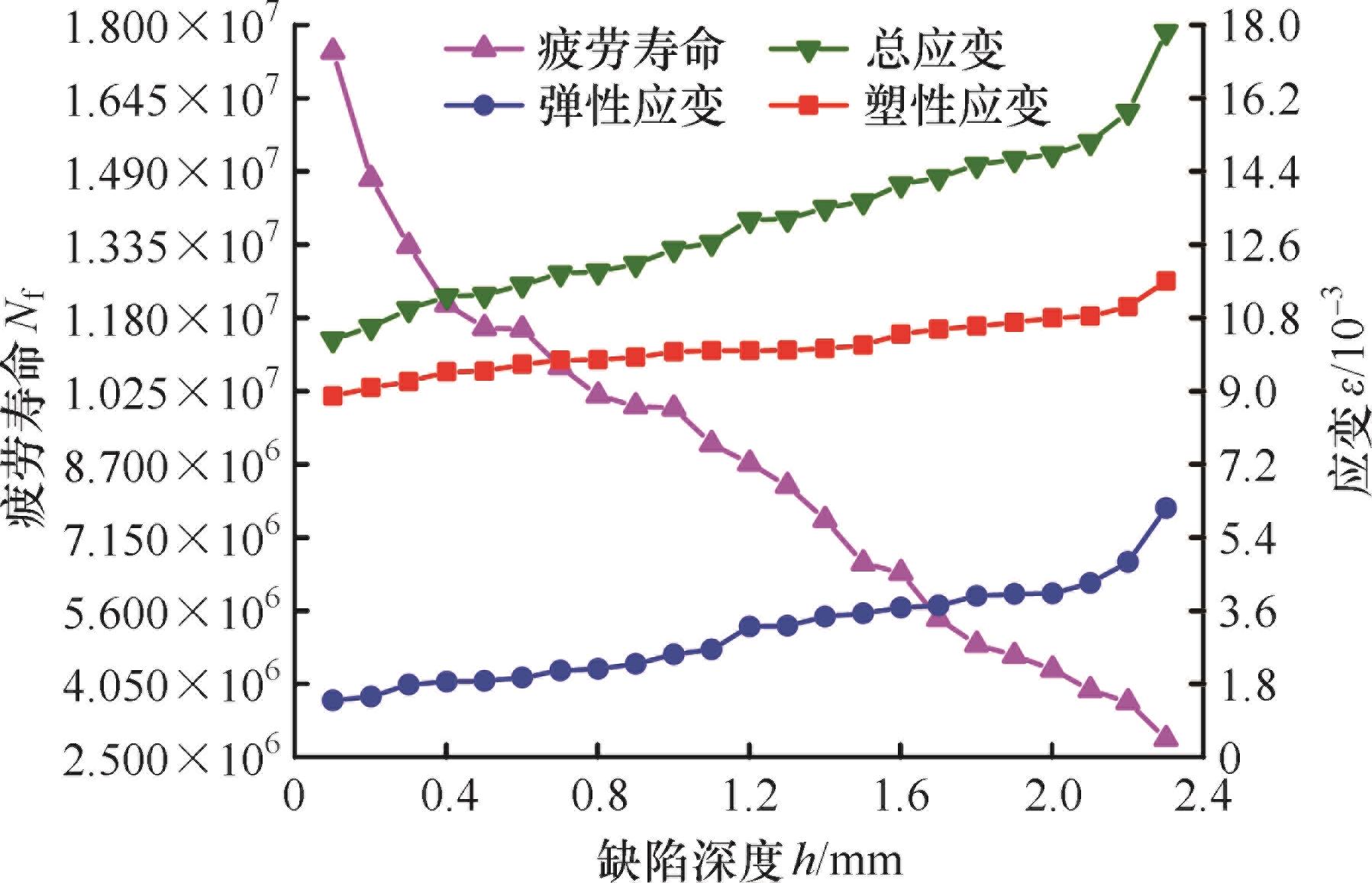

图17 等效应变-疲劳寿命随缺陷深度变化曲线

Fig.17 Curves of equivalent strain-fatiguelife varying with defect depth

表11 不同缺陷深度等效应变-疲劳寿命数据汇总表

Tab.11 Summary table of equivalent strain-fatigue life data at different defect depths

缺陷深度/mm	峰值总应变ε_total	峰值弹性应变ε_elmax	弹性应变幅值Δε_el	峰值塑性应变ε_plmax	塑性应变幅值Δε_pl	疲劳位置	疲劳寿命	降低率/%
无缺陷	6.6619×10 $- 3$	6.6619×10 $- 3$	6.3182×10 $- 5$			外螺纹首圈齿根	5.5193×10⁷
0.1	1.0270×10 $- 2$	8.8721×10 $- 3$	8.1753×10 $- 5$	1.3983×10 $- 3$	1.2552×10 $- 4$	缺陷底部	1.7442×10⁷	68.4
0.5	1.1359×10 $- 2$	9.4884×10 $- 3$	9.8704×10 $- 5$	1.8702×10 $- 3$	1.4081×10 $- 4$		1.1585×10⁷	79.0
1.0	1.2493×10 $- 2$	9.9662×10 $- 3$	9.9505×10 $- 5$	2.5271×10 $- 3$	1.7591×10 $- 4$		9.8881×10⁶	82.1
1.5	1.3666×10 $- 2$	1.0133×10 $- 2$	1.1382×10 $- 4$	3.5325×10 $- 3$	1.8002×10 $- 4$		6.6124×10⁶	88.0
1.8	1.4565×10 $- 2$	1.0602×10 $- 2$	1.1674×10 $- 4$	3.9627×10 $- 3$	1.8811×10 $- 4$		4.8885×10⁶	91.1
2.0	1.4822×10 $- 2$	1.0801×10 $- 2$	1.2553×10 $- 4$	4.0212×10 $- 3$	1.9090×10 $- 4$		4.3606×10⁶	92.1
2.3	1.7829×10 $- 2$	1.1703×10 $- 2$	1.3352×10 $- 4$	6.1261×10 $- 3$	2.1381×10 $- 4$		2.8884×10⁶	94.8

表11 不同缺陷深度等效应变-疲劳寿命数据汇总表

Tab.11 Summary table of equivalent strain-fatigue life data at different defect depths

缺陷深度/mm	峰值总应变ε_total	峰值弹性应变ε_elmax	弹性应变幅值Δε_el	峰值塑性应变ε_plmax	塑性应变幅值Δε_pl	疲劳位置	疲劳寿命	降低率/%
无缺陷	6.6619×10 $- 3$	6.6619×10 $- 3$	6.3182×10 $- 5$			外螺纹首圈齿根	5.5193×10⁷
0.1	1.0270×10 $- 2$	8.8721×10 $- 3$	8.1753×10 $- 5$	1.3983×10 $- 3$	1.2552×10 $- 4$	缺陷底部	1.7442×10⁷	68.4
0.5	1.1359×10 $- 2$	9.4884×10 $- 3$	9.8704×10 $- 5$	1.8702×10 $- 3$	1.4081×10 $- 4$		1.1585×10⁷	79.0
1.0	1.2493×10 $- 2$	9.9662×10 $- 3$	9.9505×10 $- 5$	2.5271×10 $- 3$	1.7591×10 $- 4$		9.8881×10⁶	82.1
1.5	1.3666×10 $- 2$	1.0133×10 $- 2$	1.1382×10 $- 4$	3.5325×10 $- 3$	1.8002×10 $- 4$		6.6124×10⁶	88.0
1.8	1.4565×10 $- 2$	1.0602×10 $- 2$	1.1674×10 $- 4$	3.9627×10 $- 3$	1.8811×10 $- 4$		4.8885×10⁶	91.1
2.0	1.4822×10 $- 2$	1.0801×10 $- 2$	1.2553×10 $- 4$	4.0212×10 $- 3$	1.9090×10 $- 4$		4.3606×10⁶	92.1
2.3	1.7829×10 $- 2$	1.1703×10 $- 2$	1.3352×10 $- 4$	6.1261×10 $- 3$	2.1381×10 $- 4$		2.8884×10⁶	94.8

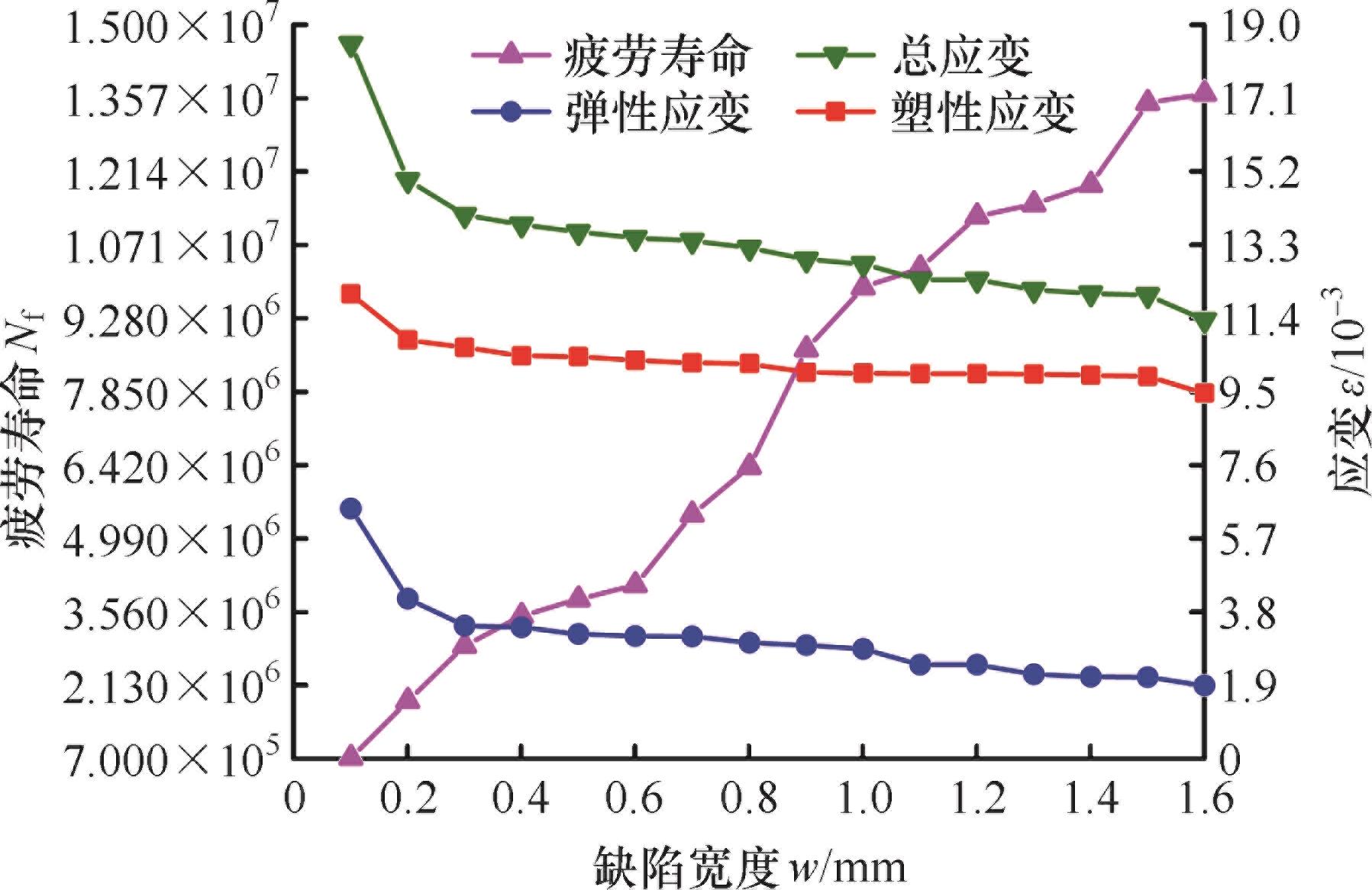

图18 等效应力-疲劳寿命随缺陷宽度变化曲线

Fig.18 Curves of equivalent stress-fatiguelife varying with defect width

表12 不同缺陷宽度等效应变-疲劳寿命数据汇总表

Tab.12 Summary table of equivalent strain-fatigue life data at different defect widths

缺陷宽度/mm	总应变ε_total	峰值弹性应变ε_elmax	弹性应变幅值Δε_el	峰值塑性应变ε_plmax	塑性应变幅值Δε_pl	疲劳位置	疲劳寿命	降低率/%
无缺陷	6.6619×10 $- 3$	6.6619×10 $- 3$	6.3182×10 $- 5$			外螺纹首圈齿根	5.5193×10⁷
0.1	1.8506×10 $- 2$	1.2031×10 $- 2$	1.1154×10 $- 4$	6.4752×10 $- 3$	1.1604×10 $- 4$	缺陷底部	7.1784×10⁵	98.7
0.4	1.3827×10 $- 2$	1.0429×10 $- 2$	1.1350×10 $- 4$	3.3977×10 $- 3$	1.5242×10 $- 4$		3.4801×10⁶	93.1
0.8	1.3237×10 $- 2$	1.0233×10 $- 2$	1.1856×10 $- 4$	3.0041×10 $- 3$	1.5736×10 $- 4$		6.3923×10⁶	88.4
1.0	1.2494×10 $- 2$	9.9666×10 $- 2$	9.9542×10 $- 5$	2.5271×10 $- 3$	2.0578×10 $- 4$		9.8906×10⁶	82.1
1.3	1.2139×10 $- 2$	9.9605×10 $- 2$	9.2589×10 $- 5$	2.1781×10 $- 3$	2.0968×10 $- 4$		1.0906×10⁷	80.2
1.6	1.1355×10^-2	9.4615×10 $- 2$	8.6766×10 $- 5$	1.8932×10 $- 3$	2.7901×10 $- 4$		1.3663×10⁷	75.2

表12 不同缺陷宽度等效应变-疲劳寿命数据汇总表

Tab.12 Summary table of equivalent strain-fatigue life data at different defect widths

缺陷宽度/mm	总应变ε_total	峰值弹性应变ε_elmax	弹性应变幅值Δε_el	峰值塑性应变ε_plmax	塑性应变幅值Δε_pl	疲劳位置	疲劳寿命	降低率/%
无缺陷	6.6619×10 $- 3$	6.6619×10 $- 3$	6.3182×10 $- 5$			外螺纹首圈齿根	5.5193×10⁷
0.1	1.8506×10 $- 2$	1.2031×10 $- 2$	1.1154×10 $- 4$	6.4752×10 $- 3$	1.1604×10 $- 4$	缺陷底部	7.1784×10⁵	98.7
0.4	1.3827×10 $- 2$	1.0429×10 $- 2$	1.1350×10 $- 4$	3.3977×10 $- 3$	1.5242×10 $- 4$		3.4801×10⁶	93.1
0.8	1.3237×10 $- 2$	1.0233×10 $- 2$	1.1856×10 $- 4$	3.0041×10 $- 3$	1.5736×10 $- 4$		6.3923×10⁶	88.4
1.0	1.2494×10 $- 2$	9.9666×10 $- 2$	9.9542×10 $- 5$	2.5271×10 $- 3$	2.0578×10 $- 4$		9.8906×10⁶	82.1
1.3	1.2139×10 $- 2$	9.9605×10 $- 2$	9.2589×10 $- 5$	2.1781×10 $- 3$	2.0968×10 $- 4$		1.0906×10⁷	80.2
1.6	1.1355×10^-2	9.4615×10 $- 2$	8.6766×10 $- 5$	1.8932×10 $- 3$	2.7901×10 $- 4$		1.3663×10⁷	75.2

参考文献 22

[1]	李斌，苏明，费根胜，等. 螺杆钻具壳体连接螺纹结构性能分析与优化［J］. 应用力学学报， 2020， 37（6）： 2617-2624.
	LI Bin， SU Ming， FEI Gensheng， et al. Performance Analysis and Optimization of Connecting Thread Structure of Screw Drilling Tool Shell［J］. Chinese Journal of Applied Mechanics， 2020， 37（6）： 2617-2624.
[2]	ZHANG Ying， LIAN Zhanghua， WEI Chenxin， et al. Research on Damage Progression of Drill String Material Based on the Extended Finite Element Method［J］. Science Progress， 2021， 104（3）： 368504211042258.
[3]	胡小波. 双台肩钻杆螺纹应用现状及互换使用分析［J］. 焊管， 2021， 44（9）： 53-57.
	HU Xiaobo. Analysis of Double Shoulder Drill Pipe Thread Application and Exchange Use［J］. Welded Pipe and Tube， 2021， 44（9）： 53-57.
[4]	DONG Liangliang， ZHU Xiaohua， YANG Desheng. Study on Mechanical Behaviors of Double Shoulder Drill Pipe Joint Thread［J］. Petroleum， 2019， 5（1）： 102-112.
[5]	WANG Yu， QIAN Chengyuan， KONG Lingrong， et al. Design Optimization for the Thin-walled Joint Thread of a Coring Tool Used for Deep Boreholes［J］. Applied Sciences， 2020， 10（8）： 2669.
[6]	焦文鸿，高连新，鲁喜宁. 一种新型钻杆螺纹设计及应力分析［J］. 石油机械， 2012， 40（6）： 17-21.
	JIAO Wenhong， GAO Lianxin， LU Xining. Design of a New Tool Joint Thread and Its Stress Analysis［J］. China Petroleum Machinery， 2012， 40（6）： 17-21.
[7]	CHEN Shoujun， LI Qiang， ZHANG Yi， et al. Finite Element Analysis of Tooth Load Distribution on P-110S Conic Threaded Connections［J］. International Journal of Pressure Vessels and Piping， 2011， 88（2/3）： 88-93.
[8]	SHAHANI A R， SHARIFI S M H. Contact Stress Analysis and Calculation of Stress Concentration Factors at the Tool Joint of a Drill Pipe［J］. Materials & Design， 2009， 30（9）： 3615-3621.
[9]	张震，刘庆龙，易先中，等. 弯曲井段钻杆接头螺纹力学性能分析及结构优化［J］. 塑性工程学报， 2023， 30（4）： 209-222.
	ZHANG Zhen， LIU Qinglong， YI Xianzhong， et al. Mechanical Property Analysis and Structure Optimization of Drill Pipe Joint Thread in Curved Section［J］. Journal of Plasticity Engineering， 2023， 30（4）： 209-222.
[10]	狄勤丰，陈锋，王文昌，等. 双台肩钻杆接头三维力学分析［J］. 石油学报， 2012， 33（5）： 871-877.
	DI Qinfeng， CHEN Feng， WANG Wenchang， et al. Three-dimensional Mechanical Analysis of the Double-shouldered Tool Joint［J］. Acta Petrolei Sinica， 2012， 33（5）： 871-877.
[11]	陈锋. 复杂载荷条件下钻具接头三维应力特征分析［D］. 上海：上海大学， 2014.
	CHEN Feng. Three-dimensional Stress Analysis of Tool Joints under Complex Loads［D］. Shanghai： Shanghai University， 2014.
[12]	丁宇奇，李康健，范清泉，等. 开窗侧钻对钻柱螺纹应力与密封性能的影响分析［J］. 石油钻探技术， 2024， 52（4）： 75-86.
	DING Yuqi， LI Kangjian， FAN Qingquan， et al. Effect of Window Sidetrack Drilling on Thread Stress and Sealing Performance of Drill Strings［J］. Petroleum Drilling Techniques， 2024， 52（4）： 75-86.
[13]	Van WITTENBERGHE J， De PAUW J， De BAETS P， et al. Fatigue Investigation of Threaded Pipe Connections［J］. International Journal Sustainable Construction & Design， 2010， 1（1）： 182-189.
[14]	Van WITTENBERGHE J， De BAETS P， De WAELE W， et al. Design Characteristics That Improve the Fatigue Life of Threaded Pipe Connections［J］. International Journal Sustainable Construction & Design， 2011， 2（2）： 334-341.
[15]	Van WITTENBERGHE J， De PAUW J， De BAETS P， et al. Experimental Determination of the Fatigue Life of Modified Threaded Pipe Couplings［J］. Procedia Engineering， 2010， 2（1）： 1849-1858.
[16]	刘强，刘轶溟，杨春雷. 新型螺杆钻具连接螺纹抗疲劳性能［J］. 塑性工程学报， 2021， 28（4）： 190-198.
	LIU Qiang， LIU Yiming， YANG Chunlei. Anti Fatigue Performance of Connecting Thread of New Type Positive Displacement Motor［J］. Journal of Plasticity Engineering， 2021， 28（4）： 190-198.
[17]	谢士远，赵朝阳，关志刚，等. 多轴交变载荷下套管长圆螺纹疲劳失效分析及寿命预测［J］. 特种油气藏， 2021， 28（3）： 168-174.
	XIE Shiyuan， ZHAO Chaoyang， GUAN Zhigang， et al. Fatigue Failure Analysis and Fatigue Life Prediction of the Long round Thread of the Casing under Multi-axial Alternate Load［J］. Special Oil & Gas Reservoirs， 2021， 28（3）： 168-174.
[18]	尹茂，周井玲，许波兵. 含损伤裂纹的钻杆断裂与疲劳分析［J］. 煤矿机械， 2020， 41（12）： 85-87.
	YIN Mao， ZHOU Jingling， XU Bobing. Fracture and Fatigue Analysis of Drill Pipe with Damage Crack［J］. Coal Mine Machinery， 2020， 41（12）： 85-87.
[19]	张德平，骆发前，林元华，等. 钻柱疲劳寿命预测研究［J］. 断块油气田， 2006， 13（3）： 57-60.
	ZHANG Deping， LUO Faqian， LIN Yuanhua， et al. Research on Fatigue Life Prediction of Drill String［J］. Fault-Block Oil & Gas Field， 2006， 13（3）： 57-60.
[20]	李方坡，王勇. 钻杆疲劳寿命预测技术的研究现状与展望［J］. 材料导报， 2015， 29（11）： 88-91.
	LI Fangpo， WANG Yong. Review on the Drill Pipe’s Fatigue Life Prediction Technology［J］. Materials Reports， 2015， 29（11）： 88-91.
[21]	王新虎，王坤，常昊，等. 连续油管应变疲劳寿命预测［J］. 石油管材与仪器， 2024， 10（2）： 31-35.
	WANG Xinhu， WANG Kun， CHANG Hao， et al. Strain Fatigue Life Prediction of Coiled Tubing［J］. Petroleum Tubular Goods & Instruments， 2024， 10（2）： 31-35.
[22]	陈伟林，陈霖，何璟彬. 表层套管钻井钻头结构设计与力学分析［J］. 内江科技， 2023， 44（8）： 23-24.
	CHEN Weilin， CHEN Lin， HE Jingbin. Structural Design and Mechanical Analysis of Surface Casing Drilling Bit［J］. Neijiang Technology， 2023， 44（8）： 23-24.
