面向涡轮盘榫槽凹圆弧表面的滚压参数优化

doi:10.3969/j.issn.1004-132X.2026.01.007

摘要/Abstract

摘要：

为解决GH4169高温合金涡轮盘榫槽凹圆弧区域应力集中导致疲劳寿命缩短的问题，研究了滚压参数对加工表面完整性指标和试件疲劳性能的影响规律和机理。研究结果表明，增大滚压力可显著改善表面质量，提高试件的疲劳性能；增加滚压次数可进一步改善表面质量；提高滚压进给速度会减弱强化效果。滚压力425 N、滚压3次、滚压进给速度1 mm/s时，试件的最大疲劳循环次数为6.84×10⁵，较未强化试件提高了1倍。

关键词: 滚压强化, GH4169高温合金, 涡轮盘榫槽, 表面完整性, 疲劳寿命

Abstract:

To address the issues of reduced fatigue life in concave arc regions of GH4169 superalloy turbine disk mortise grooves due to stress concentration， the influences and mechanism of roller burnishing parameters on machined surface integrity indicators and specimen fatigue performance were investigated. The results demonstrate that， increasing the roller burnishing force significantly improves surface quality and enhances the fatigue performance of the specimens. Increasing the number of roller burnishing passes further improves surface quality， while increasing the roller burnishing feed rate diminishes the strengthening effect. Under the conditions of a roller burnishing force of 425 N， three roller burnishing passes， and a feed rate of 1 mm/s， the maximum fatigue cycles of the specimen reache 6.84×10⁵， which is double that of the non-strengthened specimen.

Key words: roller burnishing, GH4169 superalloy, turbine disk mortise groove, surface integrity, fatigue life

中图分类号:

TG376

余昶锐, 刘良宝, 周靖刚, 张函, 黄东, 张宁, 李勋. 面向涡轮盘榫槽凹圆弧表面的滚压参数优化[J]. 中国机械工程, 2026, 37(1): 60-65.

YU Changrui, LIU Liangbao, ZHOU Jinggang, ZHANG Han, HUANG Dong, ZHANG Ning, LI Xun. Optimization of Roller Burnishing Parameters for Concave Circular-arc Surfaces of Turbine Disk Mortise Grooves[J]. China Mechanical Engineering, 2026, 37(1): 60-65.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.01.007

https://www.cmemo.org.cn/CN/Y2026/V37/I1/60

图/表 10

表 1 高温合金GH4169的常温（25 ℃）力学性能

Tab.1 Mechanical properties of superalloy GH4169at room temperature（25 ℃）

弹性模量E/GPa

屈服强度

σ_s/MPa

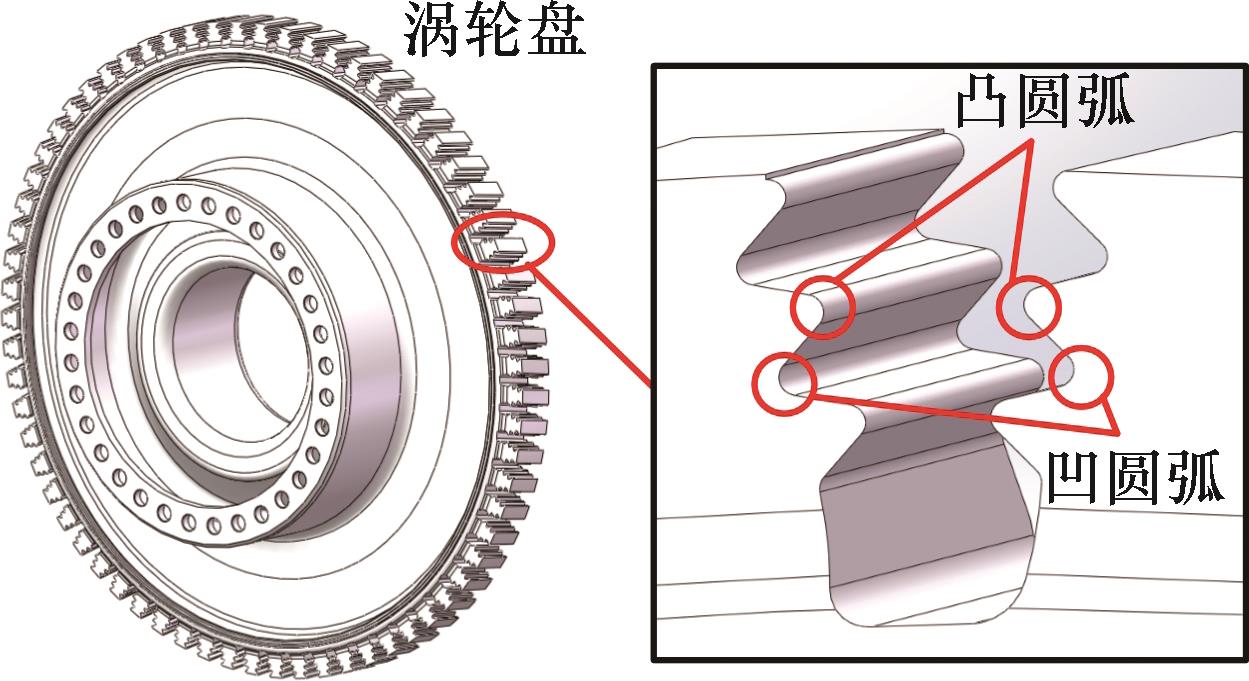

图1 涡轮盘榫槽凹圆弧结构示意图

Fig.1 Schematic of turbine disk tenon-groove concave arc

图2 等效试件结构图

Fig.2 Equivalent specimen structure schematic

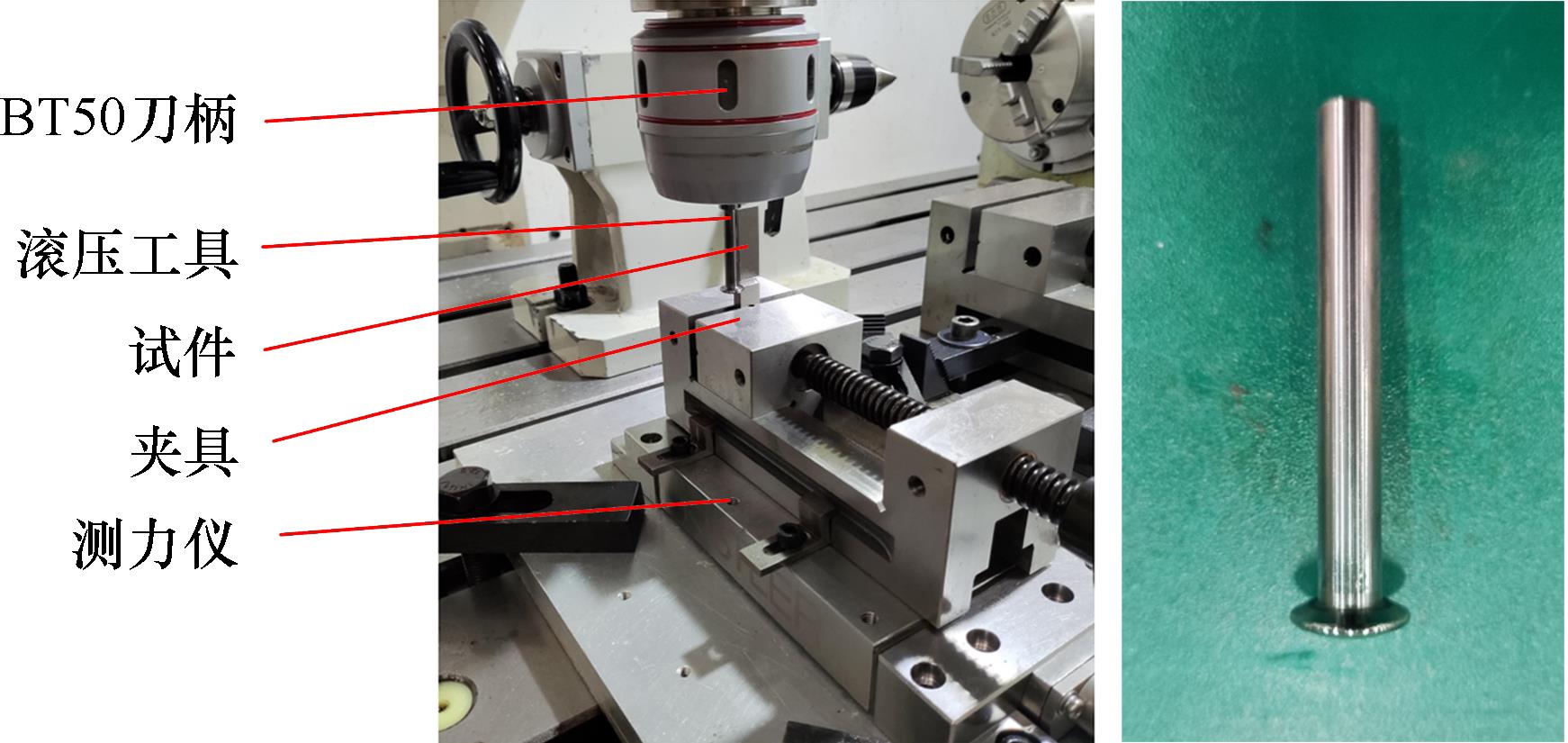

图3 滚压工具实物及滚压强化现场图

Fig.3 Roller burnishing tools and on-site images of the roller burnishing process

表2 滚压强化参数

Tab.2 Roller burnishing parameters

序号	滚压力F_r/N	滚压进给速度v_f/（mm·s $- 1$ ）	滚压次数n_r
1	0	0	0
2	225	1	3
3	425	1	3
4	675	1	3
5	675	1	1
6	675	1	2
7	675	2	3
8	675	3	3

表2 滚压强化参数

Tab.2 Roller burnishing parameters

序号	滚压力F_r/N	滚压进给速度v_f/（mm·s $- 1$ ）	滚压次数n_r
1	0	0	0
2	225	1	3
3	425	1	3
4	675	1	3
5	675	1	1
6	675	1	2
7	675	2	3
8	675	3	3

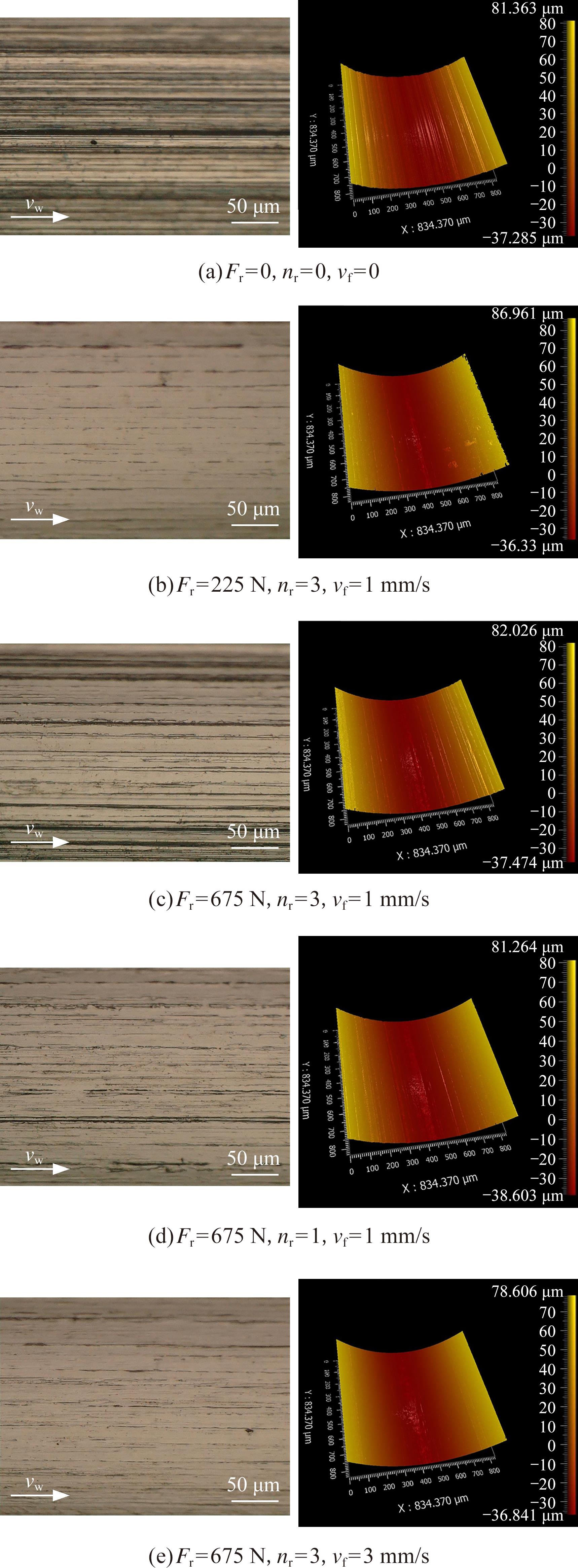

图4 表面形貌观测结果

Fig.4 Surface topography observation results

图5 滚压参数对表面粗糙度的影响

Fig.5 Effect of rolling parameters on surface roughness

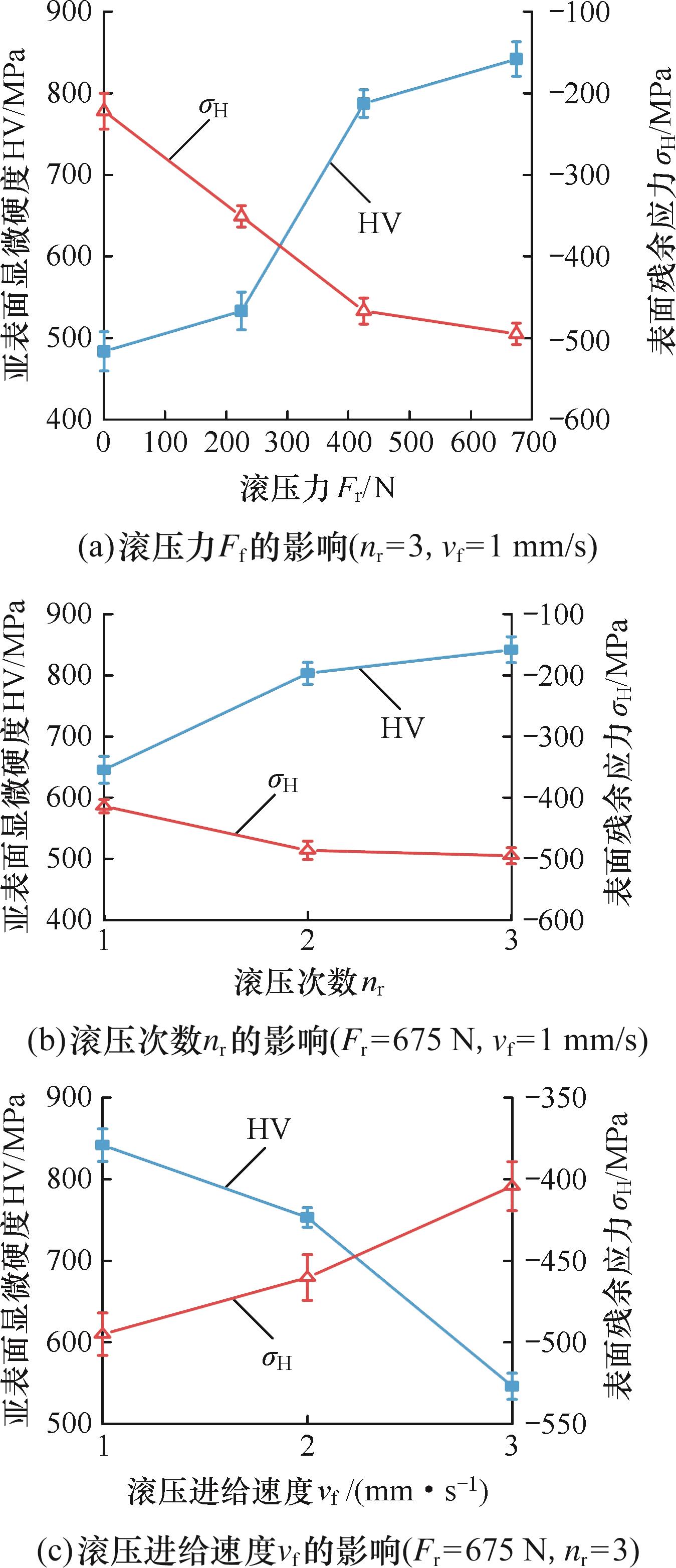

图6 滚压参数对亚表面显微硬度与表面残余应力的影响

Fig.6 Effect of rolling parameters on subsurface microhardness and surface residual stress

图7 表层金相组织观测结果

Fig.7 Surface layer metallographic observation results

图 8 滚压参数对试件疲劳寿命的影响

Fig8 Effect of rolling parameters on specimen fatigue life
