复杂地形环境下无人步履式挖掘机的车身姿态规划方法

doi:10.3969/j.issn.1004-132X.2026.01.024

中国机械工程 ›› 2026, Vol. 37 ›› Issue (1): 233-242.DOI: 10.3969/j.issn.1004-132X.2026.01.024

• 工程前沿 • 上一篇

复杂地形环境下无人步履式挖掘机的车身姿态规划方法

赵丁选¹(), 郭瑞¹^,², 王硕³, 闫长长¹^,², 王子鹤¹, 张天赐¹^,²()

^1.河北省特种运载装备重点实验室, 秦皇岛, 066000
^2.燕山大学车辆与能源学院, 秦皇岛, 066000
^3.北京特种机电技术研究所, 北京, 100012

收稿日期:2024-11-07 出版日期:2026-01-25 发布日期:2026-02-05
通讯作者: 张天赐
作者简介:赵丁选，男，1965年生，教授，博士研究生导师。研究方向为机械系统动力学及其仿真与控制。发表论文300余篇。E-mail： zdx@ysu.edu.cn
张天赐^*（通信作者），男，1993年生，讲师、硕士研究生导师。研究方向为无人驾驶工程车辆自主决策、数据挖掘与数据驱动设计、智能装备数字孪生。发表论文15篇。E-mail： ztc@ysu.edu.cn。
第一联系人：周彬，男，1988年生，副教授。研究方向为人车共驾、车辆智能控制。发表论文40余篇。E-mail： zhoubin@ctgu.edu.cn。董元发^*（通信作者），男，1988年生，教授、博士研究生导师。研究方向为智能装备系统设计与优化。发表论文100余篇。E-mail： dongyf@ctgu.edu.cn。
基金资助:
国家自然科学基金(U24A6008);河北省自然科学基金(E2024203257);河北省自然科学基金(E2024203065);河北省高等学校科学技术研究项目(BJ2025218)

Body Posture Planning Method for Unmanned Walking Excavators under Complex Terrain Environments

ZHAO Dingxuan¹(), GUO Rui¹^,², WANG Shuo³, YAN Changchang¹^,², WANG Zihe¹, ZHANG Tianci¹^,²()

^1.Hebei Key Laboratory of Special Carrier Equipment，Qinhuangdao，Hebei，066000
^2.School of Vehicle and Energy，Yanshan University，Qinhuangdao，Hebei，066000
^3.Beijing Institute of Special Electromechanical Technology，Beijing，100012

Received:2024-11-07 Online:2026-01-25 Published:2026-02-05
Contact: ZHANG Tianci

摘要/Abstract

摘要：

非结构化地形作业中，无人步履式挖掘机的姿态规划对底盘稳定性与作业安全起着至关重要的作用。针对车身姿态控制问题，提出一种基于多目标优化的姿态规划方法。建立底盘的七自由度运动学模型，并利用NURBS曲线生成步行腿轨迹。以姿态偏差和能耗为优化目标，构建融合地形约束的非线性多目标规划模型。数学-物理联合仿真及实车实验表明，所提方法可保证无人步履式挖掘机以良好的姿态穿越复杂地形。

关键词: 无人步履式挖掘机, 多目标优化, 非均匀有理B样条曲线, 非线性轨迹规划

Abstract:

In unstructured terrain operations， the posture planning of UWE was of great significance for ensuring chassis stability and operational safety. A multi-objective optimization-based posture planning method was proposed herein. A 7-DOF kinematic model of the chassis was established， and the walking leg trajectories were generated by NURBS curves. A nonlinear multi-objective planning model integrating terrain constraints was constructed， with posture deviation and energy consumption were defined as optimization objectives. The proposed method was validated through high-fidelity mathematical-physical co-simulation and field experiments. The proposed planning method ensures that the UWE may traverse complex terrain with good posture.

Key words: unmanned walking excavator（UWE）, multi-objective optimization, NURBS curve, nonlinear trajectory planning

中图分类号:

TP242

赵丁选, 郭瑞, 王硕, 闫长长, 王子鹤, 张天赐. 复杂地形环境下无人步履式挖掘机的车身姿态规划方法[J]. 中国机械工程, 2026, 37(1): 233-242.

ZHAO Dingxuan, GUO Rui, WANG Shuo, YAN Changchang, WANG Zihe, ZHANG Tianci. Body Posture Planning Method for Unmanned Walking Excavators under Complex Terrain Environments[J]. China Mechanical Engineering, 2026, 37(1): 233-242.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.01.024

https://www.cmemo.org.cn/CN/Y2026/V37/I1/233

图/表 13

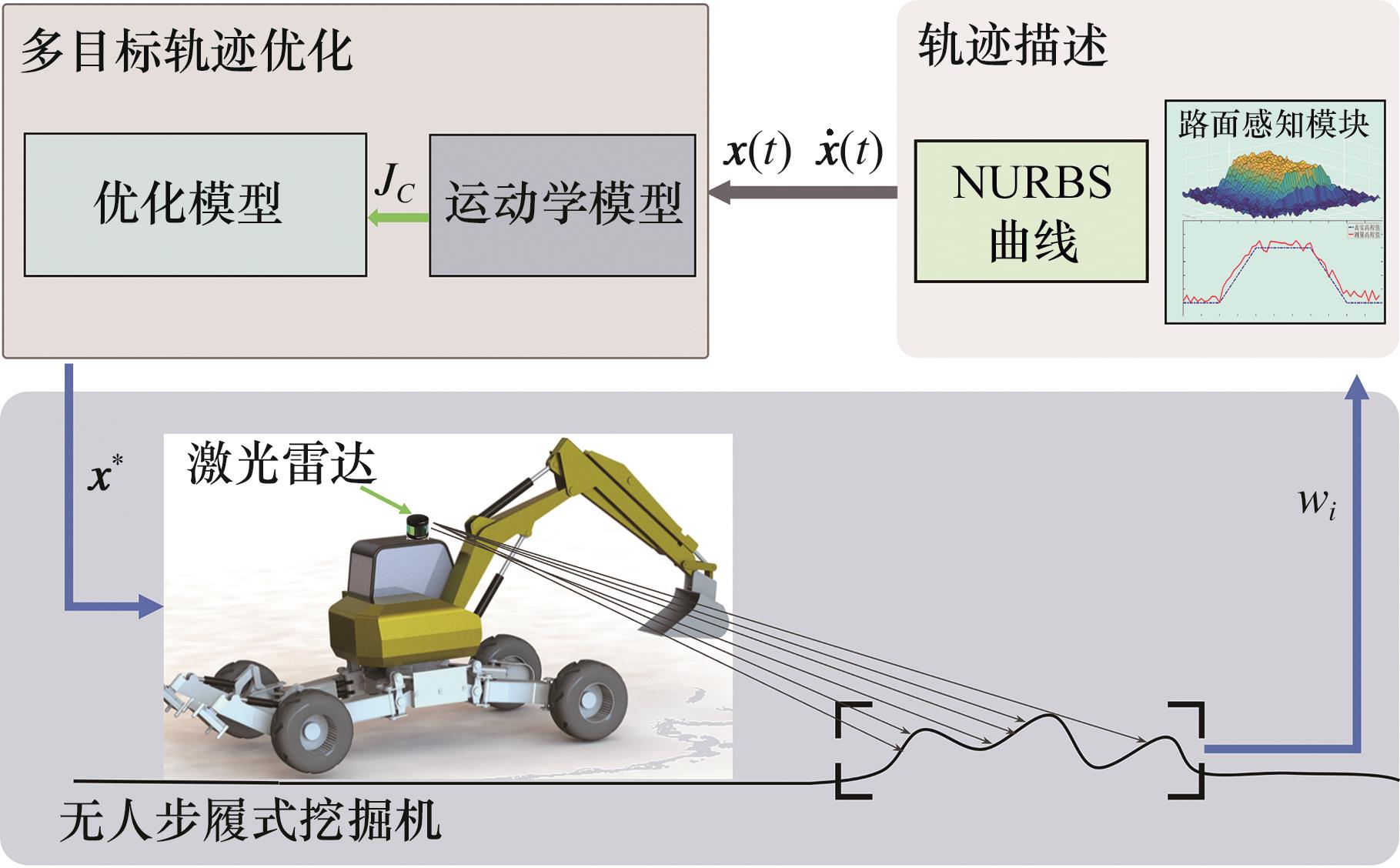

图1 UWE的典型框架

Fig.1 A typical framework of the UWE

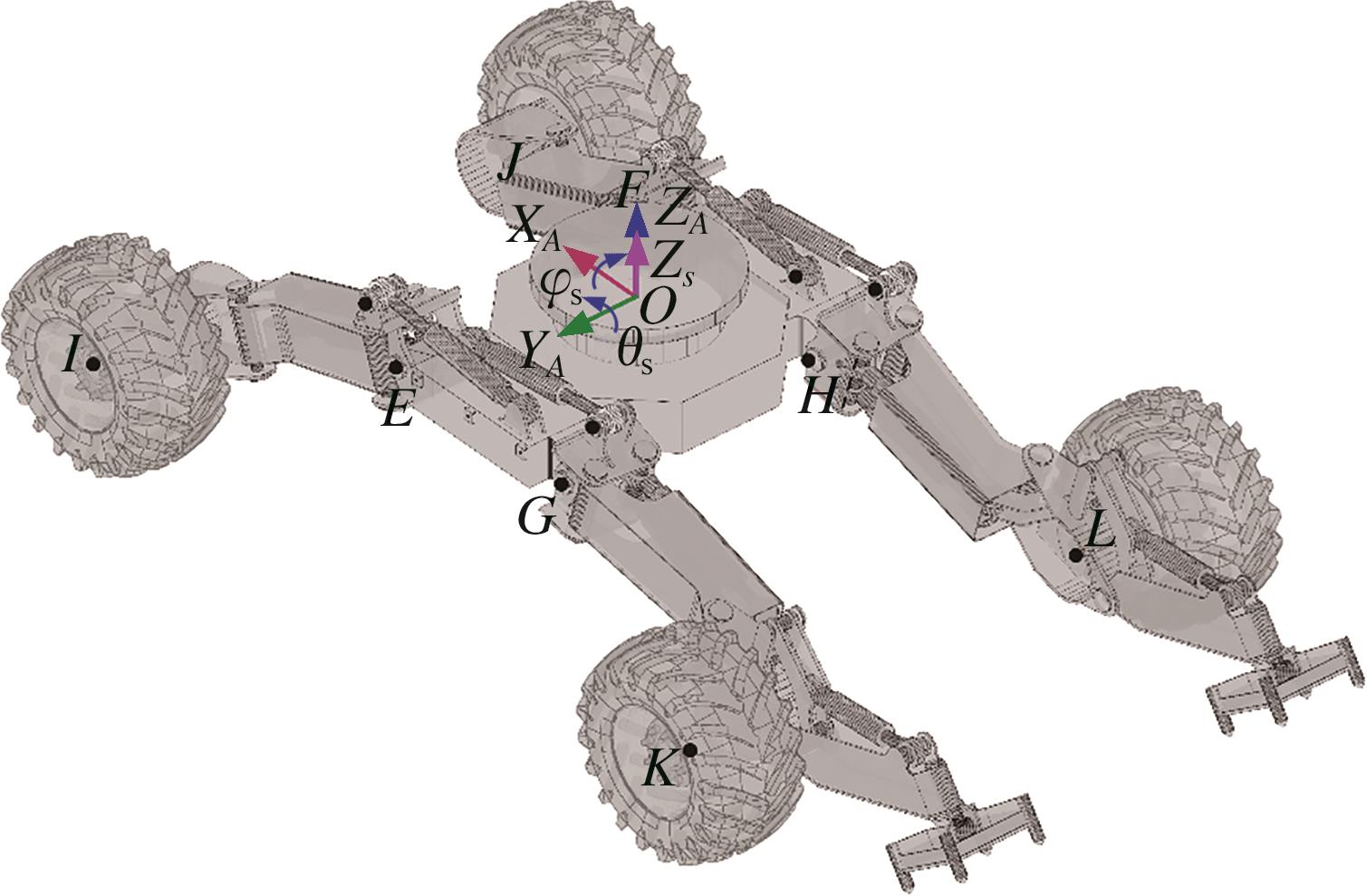

图2 UWE坐标系

Fig.2 Coordinate system of the UWE

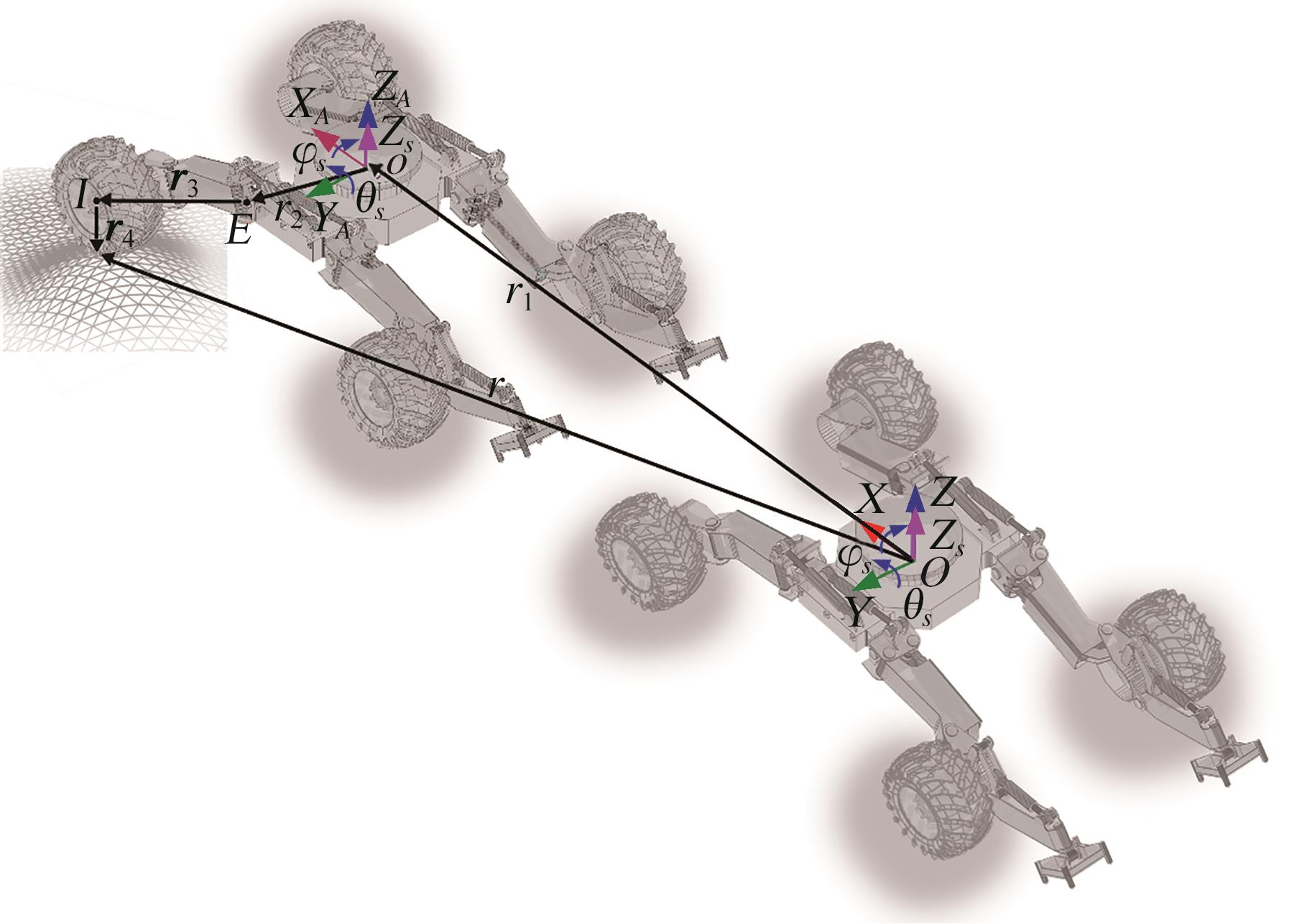

图3 七自由度UWE运动学模型

Fig.3 7-DoF kinematics model of the UWE

图4 优化流程示意图

Fig.4 Schematic diagram of optimization process

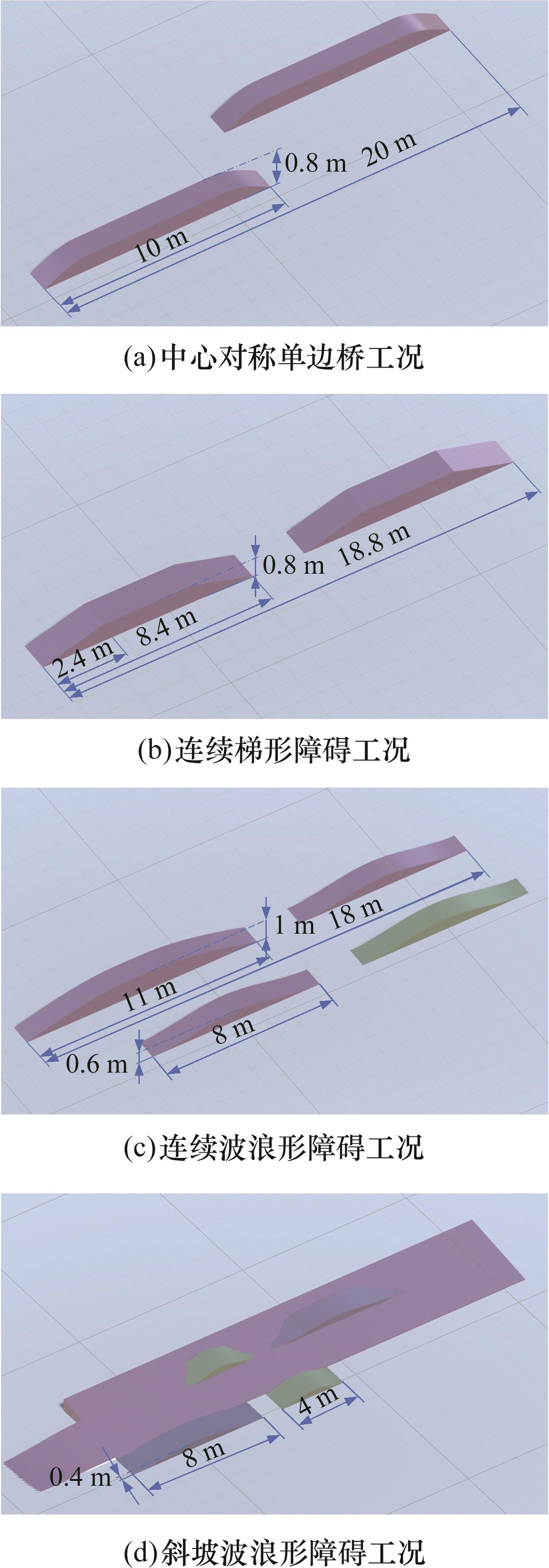

图5 四种典型障碍工况

Fig.5 Four typical obstacle conditions

表1 UWE的结构参数 (m)

Tab.1 Values of structure parameters of the UWE

l_a	l_b	l_c	l_leg	R
0.50	0.78	3.01	1.66	0.60

表2 约束条件的上下限

Tab.2 The upper and lower limits of the constraints

	θ/（°）	v_u/（m·s $- 1$ ）	$v ˙ u$ /（m·s $- 1$ ）	θ_s/（°）	φ_s/（°）	$z ¨ s$ /（m·s $- 1$ ）
上限	25	0.08	0.1	3	3	0.3
下限	$-$ 20	$-$ 0.08	$-$ 0.1	$-$ 3	$-$ 3	$-$ 0.3

表2 约束条件的上下限

Tab.2 The upper and lower limits of the constraints

	θ/（°）	v_u/（m·s $- 1$ ）	$v ˙ u$ /（m·s $- 1$ ）	θ_s/（°）	φ_s/（°）	$z ¨ s$ /（m·s $- 1$ ）
上限	25	0.08	0.1	3	3	0.3
下限	$-$ 20	$-$ 0.08	$-$ 0.1	$-$ 3	$-$ 3	$-$ 0.3

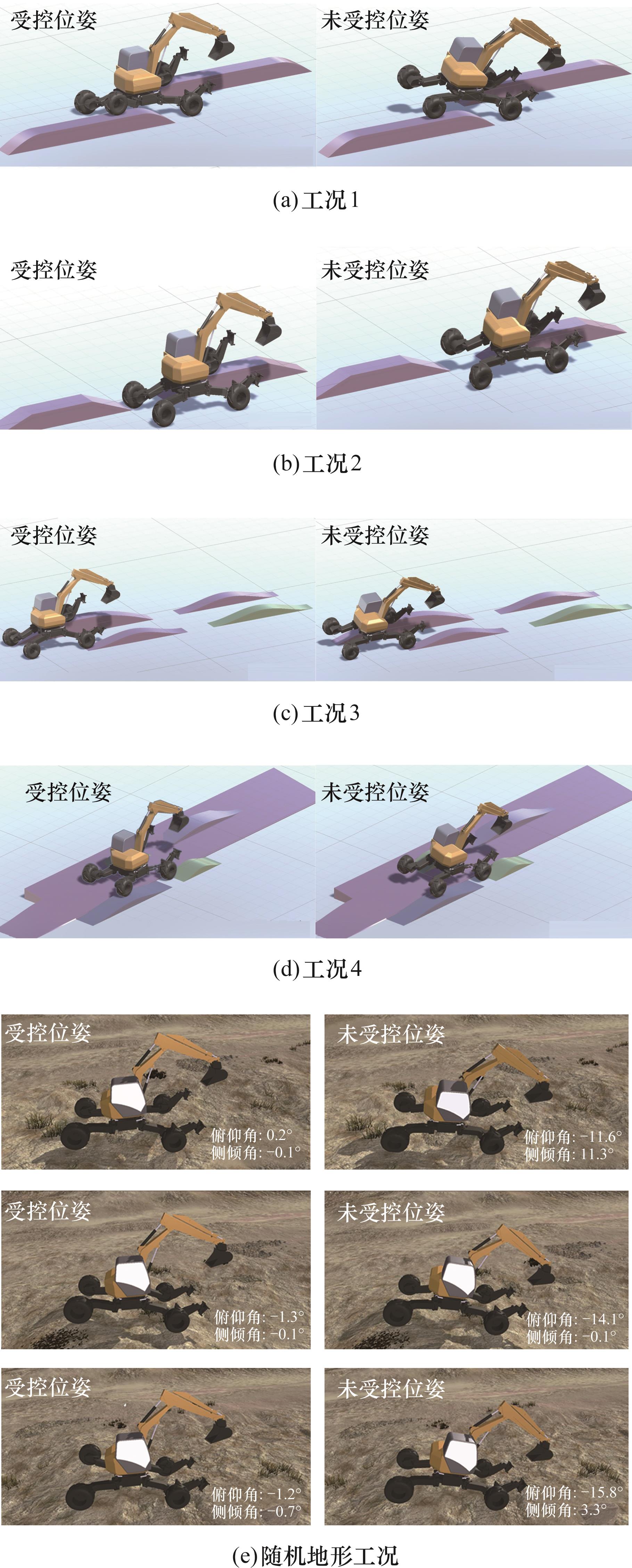

图6 受控与未受控运动过程对比

Fig.6 Comparison of the motion process of the controlled and uncontrolled

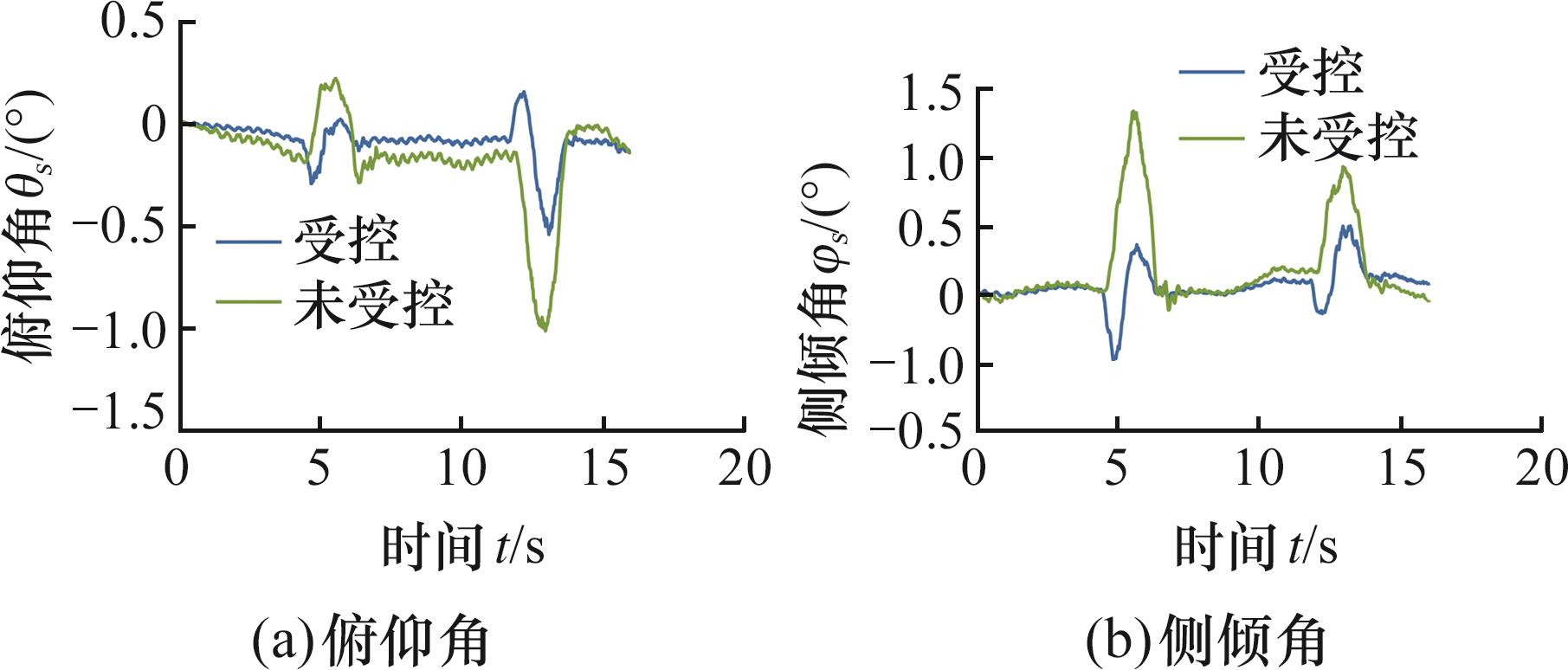

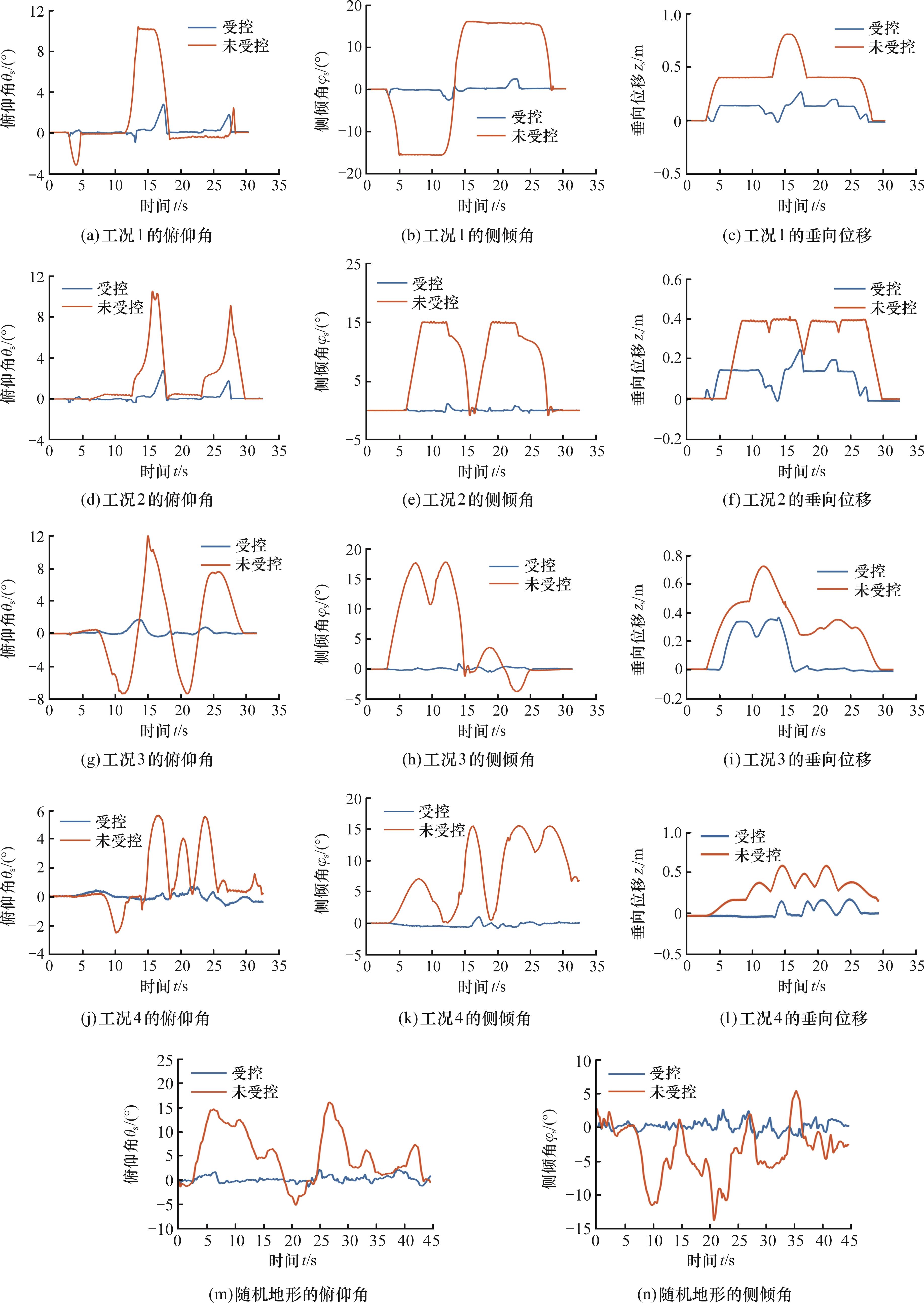

图7 不同场景下受控和不受控情况下的车身姿态

Fig.7 Controlled and uncontrolled vehicle body attitudes under different scenarios

表3 五种工况下的优化结果 (%)

Tab.3 Optimized results of 5 scenarios

工况	姿态	均值减小率	峰值减小率
中心对称单边桥	θ_s	78.87	73.18
	φ_s	88.40	84.06
	z_s	68.03	66.57
连续梯形	θ_s	83.63	73.14
	φ_s	89.20	92.30
	z_s	61.42	40.01
连续波浪	θ_s	80.05	85.15
	φ_s	86.21	94.81
	z_s	70.41	49.72
斜坡波浪	θ_s	74.40	87.42
	φ_s	89.23	93.48
	z_s	76.58	70.94
随机地形	θ_s	84.84	86.61
随机地形	φ_s	80.96	80.80

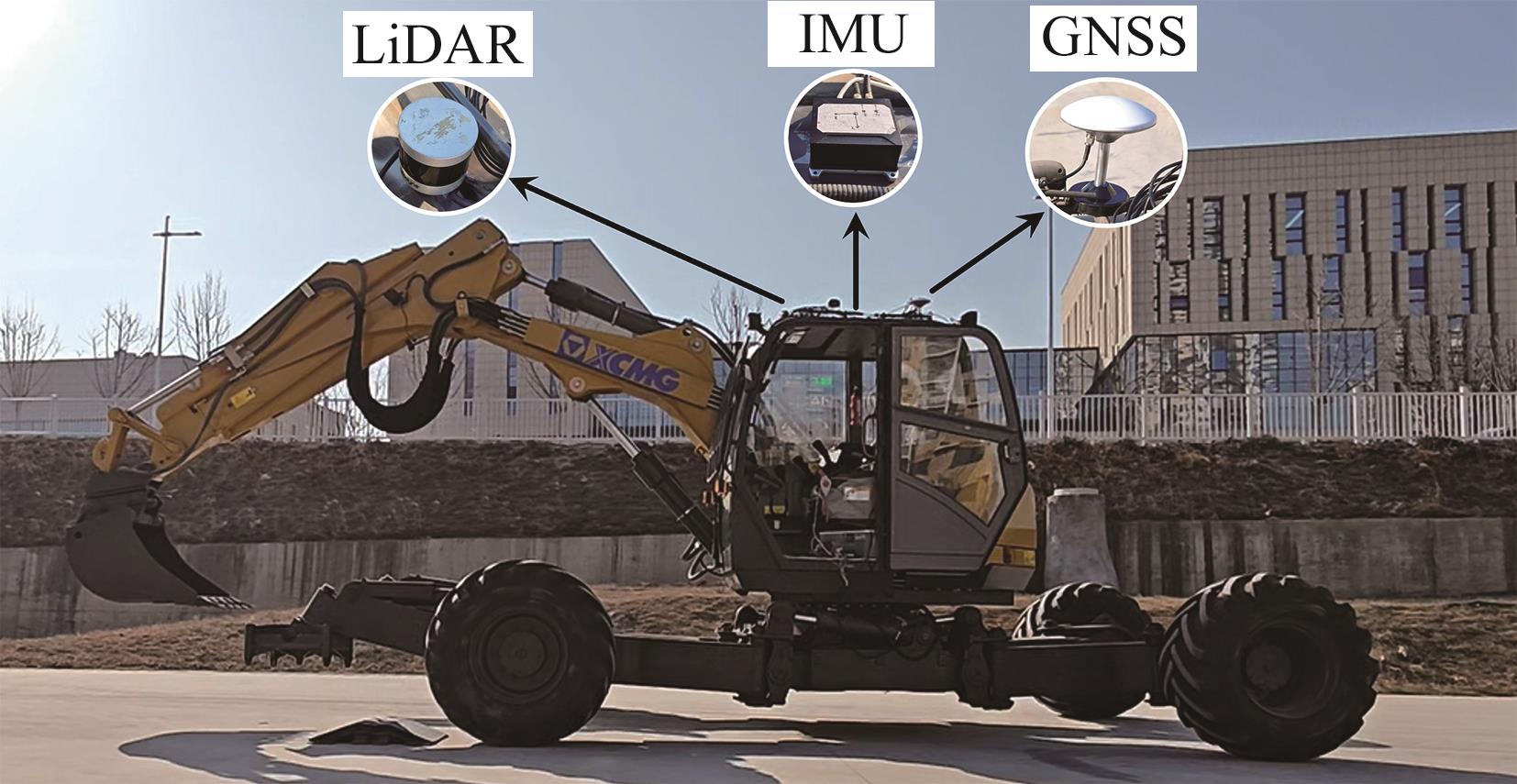

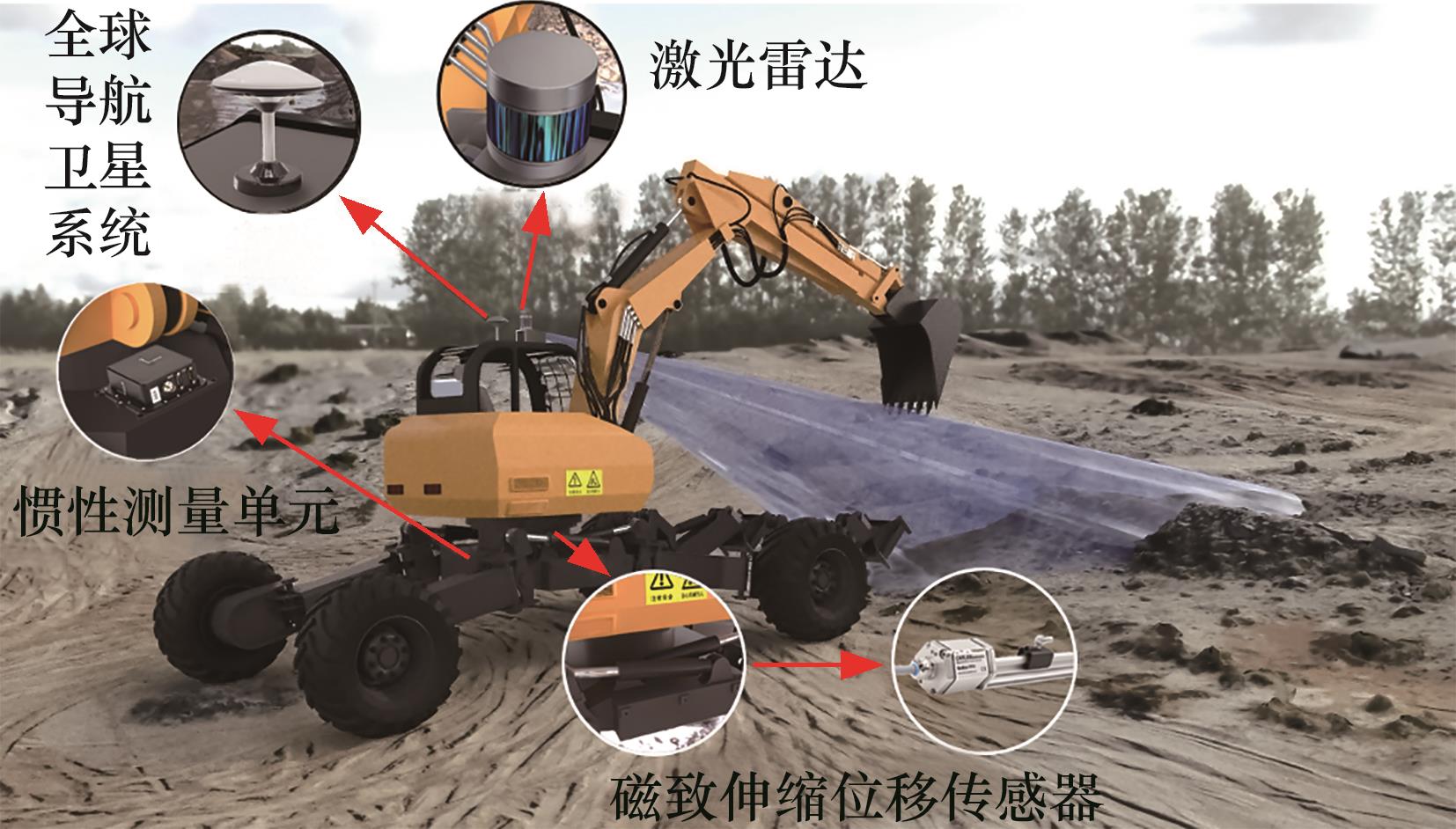

图8 UWE上装备的传感器

Fig.8 The sensors equipped on the UWE

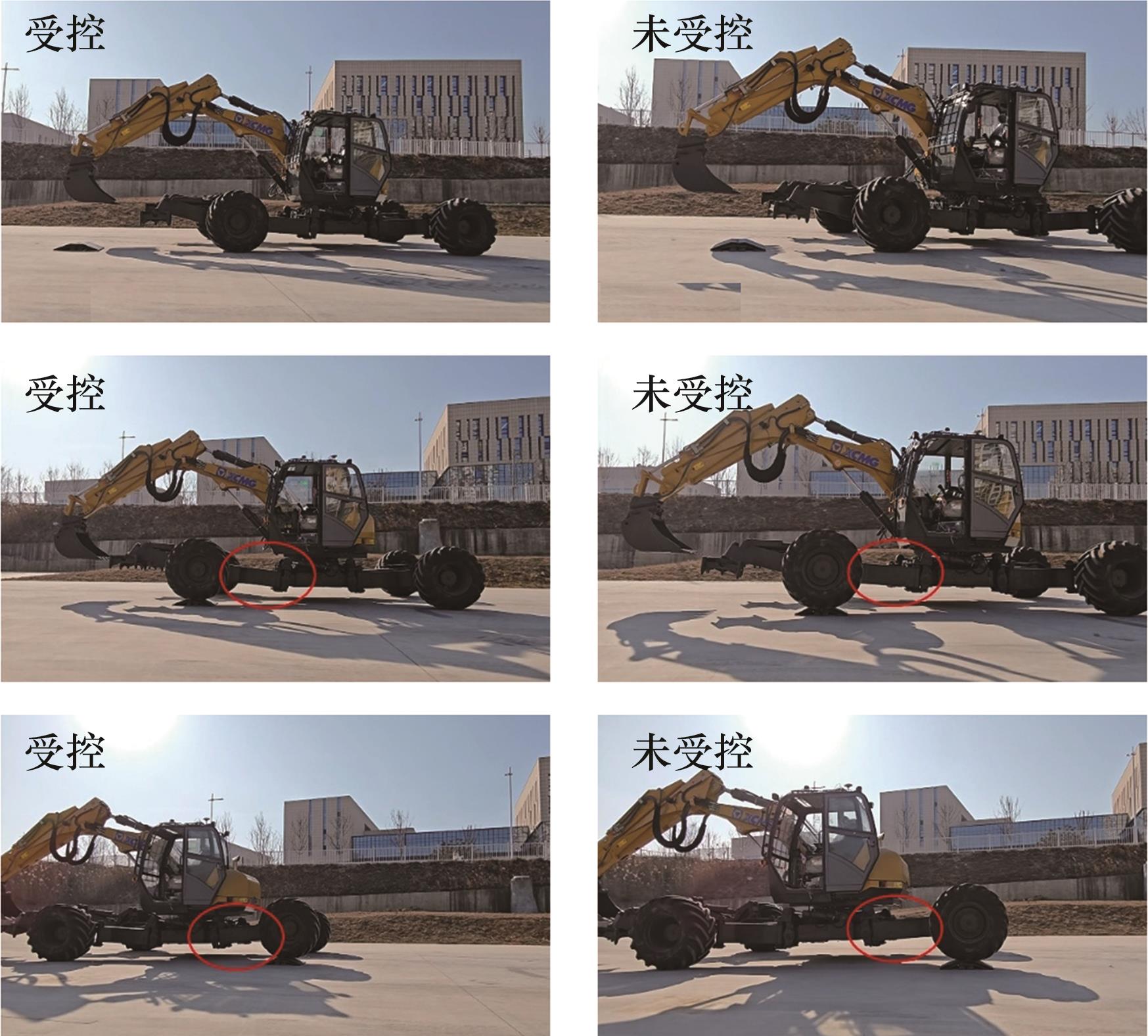

图9 UWE在两种模式下越障的对比

Fig.9 Comparison of the UWE overcoming obstacles in two mode

图10 真实环境下的实车车体姿态

Fig.10 Vehicle body attitude in real-world operation
