融合强化学习自适应鲁棒控制算法的异构双阀协调控制策略仿真及实验

doi:10.3969/j.issn.1004-132X.2026.02.005

摘要/Abstract

摘要：

为提高异构双阀电液伺服系统的控制性能，在融合强化学习与自适应鲁棒控制算法的异构双阀协调控制策略SAC-ARC的基础上，开展SAC-ARC控制策略仿真分析及实验验证。首先利用AMESim和Simulink软件平台建立了液压系统联合仿真模型，分析了不同比例阀控制信号补偿策略下异构双阀电液伺服系统的跟踪性能。然后对比仿真了SAC-ARC与PID、ARC及RBF-ARC控制策略在多种复合信号及系统受到内外扰动等复杂工况下的跟踪误差，以验证其跟踪性能与鲁棒性。最后在搭建的实验平台上进行了实验验证。仿真与实验结果表明：SAC-ARC控制策略在各工况下均表现出优异的跟踪性能，其最大瞬态误差和累计跟踪误差均显著低于其他对比控制策略，验证了该控制策略在异构双阀电液伺服系统中的有效性与优越性。

关键词: 电液伺服系统, 双阀并联控制, 流量分配, 联合仿真

Abstract:

To enhance the control performance of a dual-valve electro-hydraulic servo system，this study conducts simulation analysis and experimental validation on a proposed coordinated control strategy， SAC-ARC， which integrates reinforcement learning with adaptive robust control.First， a co-simulation model of the hydraulic system was established using the AMESim and Simulink software platforms， and the tracking performance of the dual-valve electro-hydraulic servo system was analyzed under various proportional valve control signal compensation strategies. Subsequently， comparative simulations were performed to evaluate the tracking performance and robustness of the SAC-ARC strategy. The tracking errors of SAC-ARC were compared with those of PID， ARC， and RBF-ARC control strategies under complex working conditions， including various composite signals and the presence of internal and external disturbances. Finally， experimental validation was carried out on an established test platform. The simulation and experimental results demonstrate that the SAC-ARC control strategy exhibits superior tracking performance under all tested working conditions. Its maximum transient error and cumulative tracking error are both significantly lower than those of the comparative control strategies， thus validating the effectiveness and superiority of the proposed strategy for the dual-valve electro-hydraulic servo system.

Key words: electrohydraulic servo system, dual-valve parallel control, flow allocation, co-simulation

中图分类号:

TP273

苏世杰, 程泳钦, 胡毅, 何建辉, 杨书吉. 融合强化学习自适应鲁棒控制算法的异构双阀协调控制策略仿真及实验[J]. 中国机械工程, 2026, 37(2): 295-303.

SU Shijie, CHENG Yongqin, HU Yi, HE Jianhui, YANG Shuji. Simulation and Experimental on Coordination Control of Dual-Valve Electrohydraulic Servo Systems Based on Integration of Reinforcement Learning and Adaptive Robust Control Algorithm[J]. China Mechanical Engineering, 2026, 37(2): 295-303.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.02.005

https://www.cmemo.org.cn/CN/Y2026/V37/I2/295

图/表 23

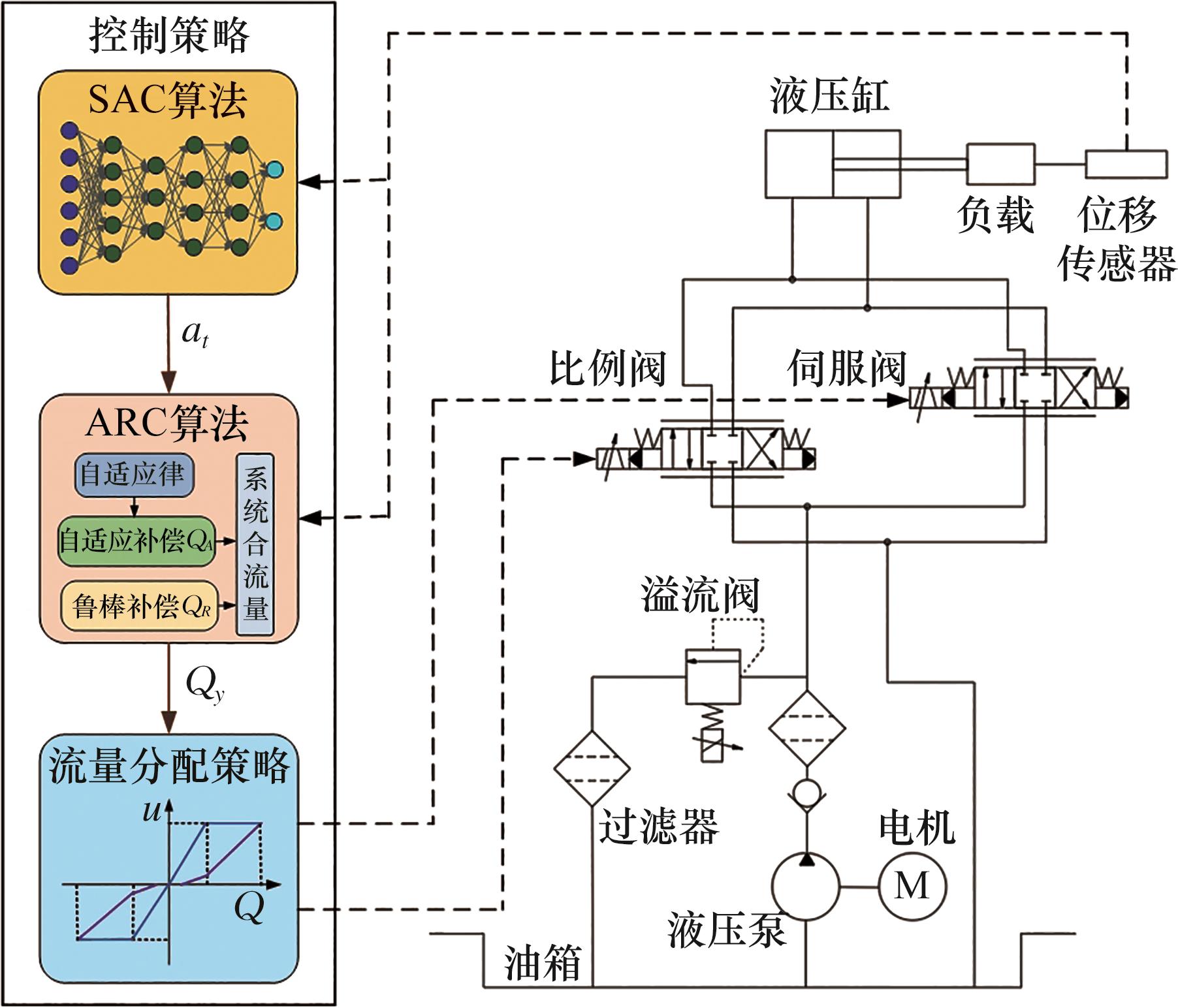

图1 异构双阀协调控制系统控制模型

Fig.1 The control model of dual-valve electro-hydraulic servo system

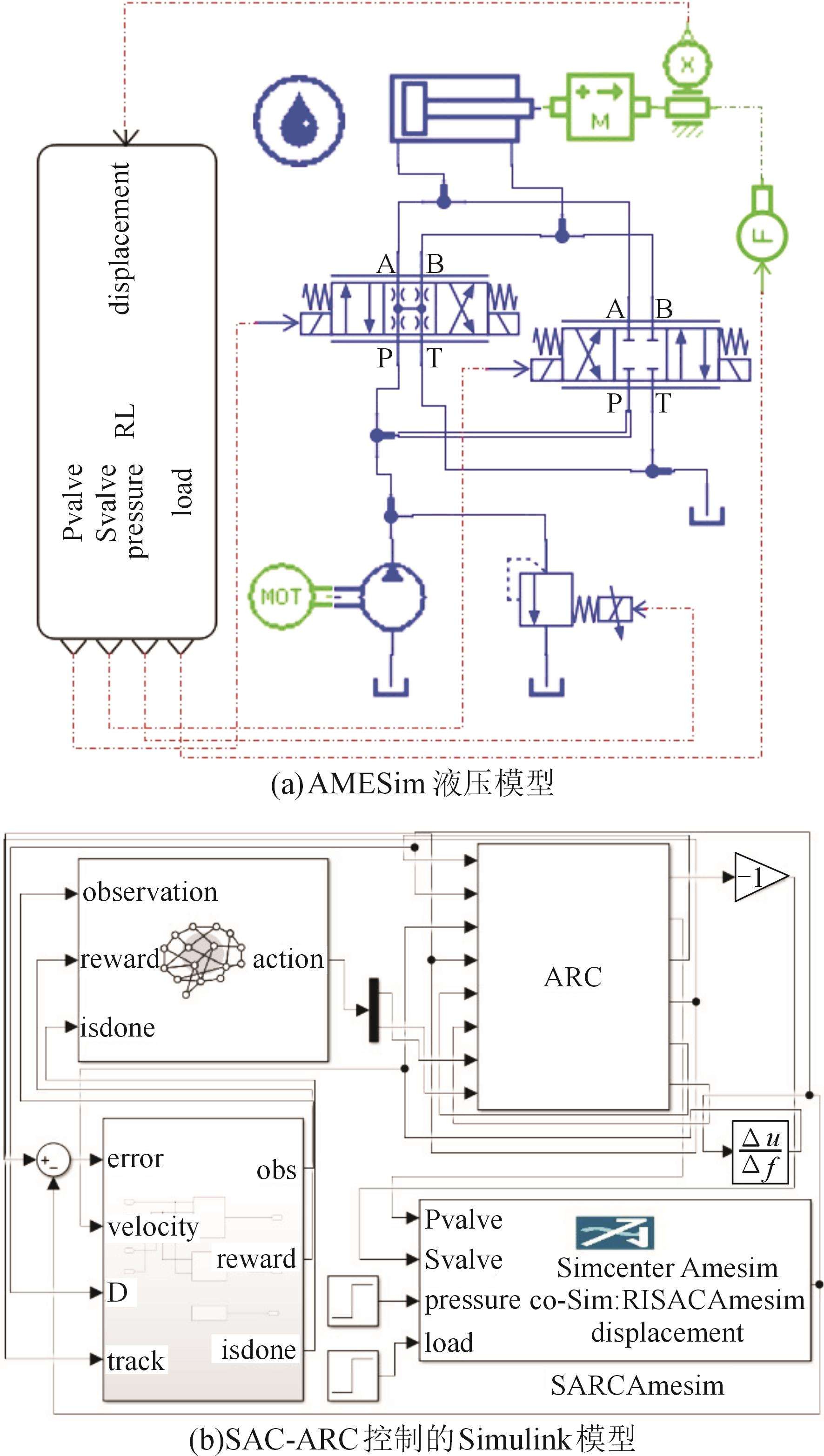

图2 联合仿真模型

Fig.2 The co-simulation model

表1 联合仿真参数

Tab.1 Co-simulation parameters

参数	数值
液压泵的排量/（mL·r^-1）	10
电机的转速/（r·min^-1）	1440
活塞行程/m	0.2
活塞杆直径/m	0.05
活塞直径/m	0.1
溢流阀的启动压力/MPa	14
负载质量/kg	100
比例阀的死区/%	15
比例阀的额定压降/MPa	7
比例阀的最大流量/（L·min^-1）	12
比例阀的响应频率/Hz	15
伺服阀的额定压降/MPa	7
伺服阀的最大流量/（L·min^-1）	4
伺服阀的响应频率/Hz	60

表2 SAC网络训练超参数

Tab.2 Training hyperparameters of SAC network

参数	数值
激活函数	ReLU
学习率（ $λ Q$ 和 $λ π$ ）	0.001
衰减因子（ $γ$ ）	0.99
记忆缓冲区的数量	$1 × 106$
隐藏层的单元数（所有网络）	128
隐藏层数目	3

表2 SAC网络训练超参数

Tab.2 Training hyperparameters of SAC network

参数	数值
激活函数	ReLU
学习率（ $λ Q$ 和 $λ π$ ）	0.001
衰减因子（ $γ$ ）	0.99
记忆缓冲区的数量	$1 × 106$
隐藏层的单元数（所有网络）	128
隐藏层数目	3

表3 训练样本设计

Tab 3 Training sample set

样本分类		样本模型
复合信号S₀		$y = 6 t t ≤ 1 6 1 < t ≤ 2 6 s i n (π t + π / 2) 2 < t ≤ 3.5 6 s i n (1.5 π t + 7 π / 4) 3.5 < t ≤ 4.5 - 6 t > 4.5$
内部扰动 $P$ 与外部负载 $F$ 变化		y=｛10 mm/s（滑块速度），2 s（周期）， 10 mm（振幅）｝ $F = 0 t ≤ t 1 Z 1 t > t 1$ $Z 1 ∈ (5,15), t 1 ∈ (1,3.5)$ $P = 14 t ∉ (t 2, t 2 + 0.1) Z 2 t ∈ (t 2, t 2 + 0.1)$ $Z 2 ∈ (4,7), t 2 ∈ (1,3.5)$
不确定性信号	复合斜坡信号S₁	$y = 0 t < 0.5 a t - 0.5 a 0.5 ≤ t < 1.5 a 1.5 ≤ t < 2.5 - a t + 3.5 a 2.5 ≤ t < 3.5 0 t ≥ 3.5$ $a ∈ [3,8]$
	阶梯信号S₂	y=｛10 mm/s（滑块速度），2 s（周期）， k mm（振幅）｝， $k ∈ [5,10]$
	方波信号S₃	$y = k t < 1 0 1 ≤ t < 2 k 2 ≤ t < 3 0 t ≥ 3$ $k ∈ [2,6]$ ， $k ∈ N$
	时变正弦信号S₄	$y = a s i n (b π t) (1 - 10 e 3)$ ， $a ∈ [2,6]$ ， $b ∈ [0.5,1.5]$

表3 训练样本设计

Tab 3 Training sample set

样本分类		样本模型
复合信号S₀		$y = 6 t t ≤ 1 6 1 < t ≤ 2 6 s i n (π t + π / 2) 2 < t ≤ 3.5 6 s i n (1.5 π t + 7 π / 4) 3.5 < t ≤ 4.5 - 6 t > 4.5$
内部扰动 $P$ 与外部负载 $F$ 变化		y=｛10 mm/s（滑块速度），2 s（周期）， 10 mm（振幅）｝ $F = 0 t ≤ t 1 Z 1 t > t 1$ $Z 1 ∈ (5,15), t 1 ∈ (1,3.5)$ $P = 14 t ∉ (t 2, t 2 + 0.1) Z 2 t ∈ (t 2, t 2 + 0.1)$ $Z 2 ∈ (4,7), t 2 ∈ (1,3.5)$
不确定性信号	复合斜坡信号S₁	$y = 0 t < 0.5 a t - 0.5 a 0.5 ≤ t < 1.5 a 1.5 ≤ t < 2.5 - a t + 3.5 a 2.5 ≤ t < 3.5 0 t ≥ 3.5$ $a ∈ [3,8]$
	阶梯信号S₂	y=｛10 mm/s（滑块速度），2 s（周期）， k mm（振幅）｝， $k ∈ [5,10]$
	方波信号S₃	$y = k t < 1 0 1 ≤ t < 2 k 2 ≤ t < 3 0 t ≥ 3$ $k ∈ [2,6]$ ， $k ∈ N$
	时变正弦信号S₄	$y = a s i n (b π t) (1 - 10 e 3)$ ， $a ∈ [2,6]$ ， $b ∈ [0.5,1.5]$

图3 不同补偿策略下的比例阀控制信号

Fig.3 Proportional valve control signals with different compensation strategies

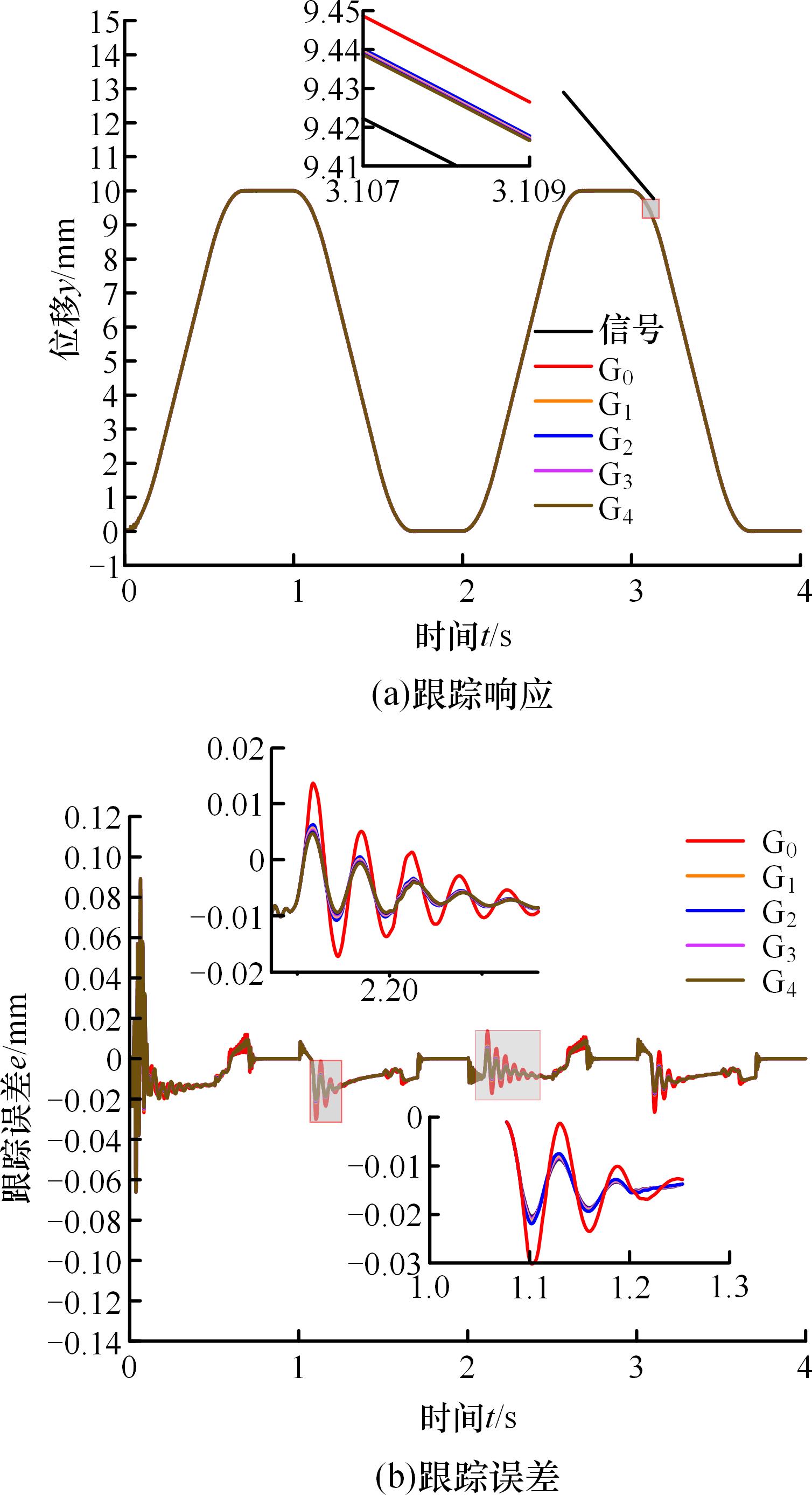

图4 比例阀在不同控制信号补偿策略下的响应与误差

Fig.4 Responses and tracking errors of the proportional valve under different control signal compensation strategies

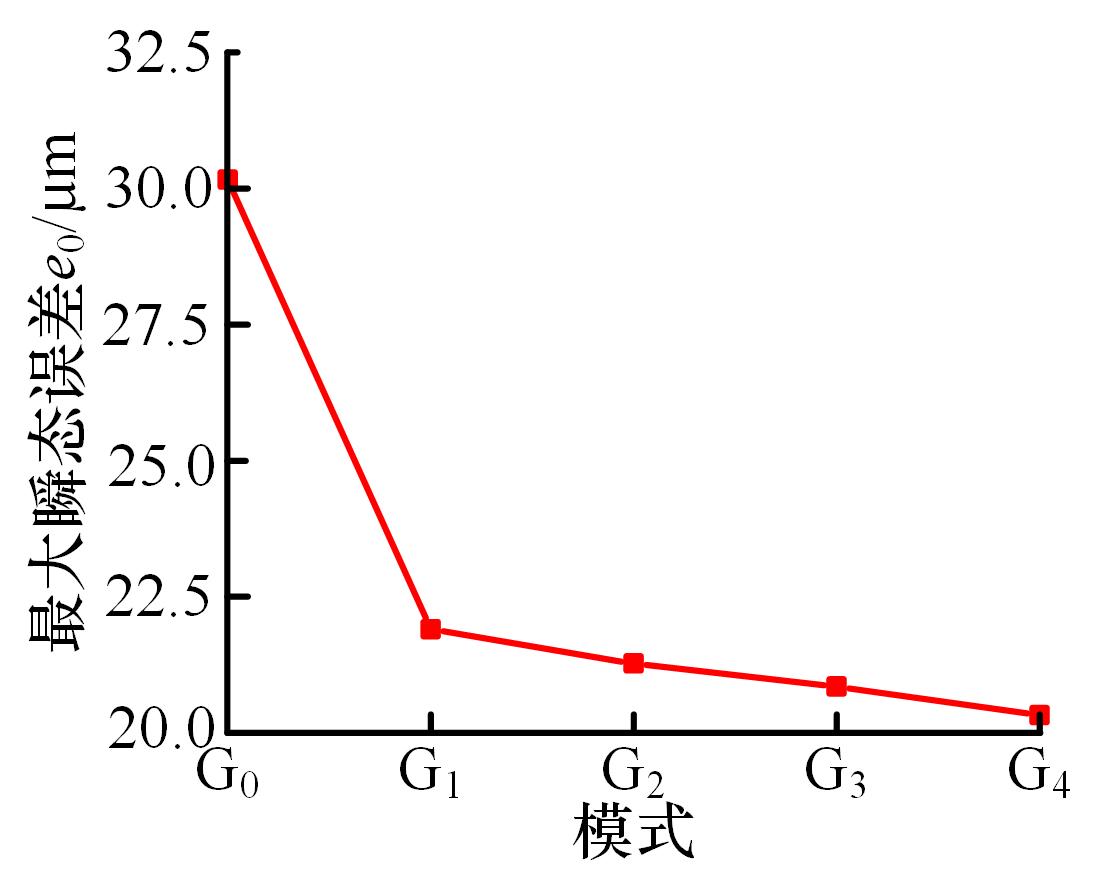

图5 比例阀在不同控制信号补偿策略下的最大跟踪误差

Fig.5 Maximum tracking error of the proportional valve under different control signal compensation strategies

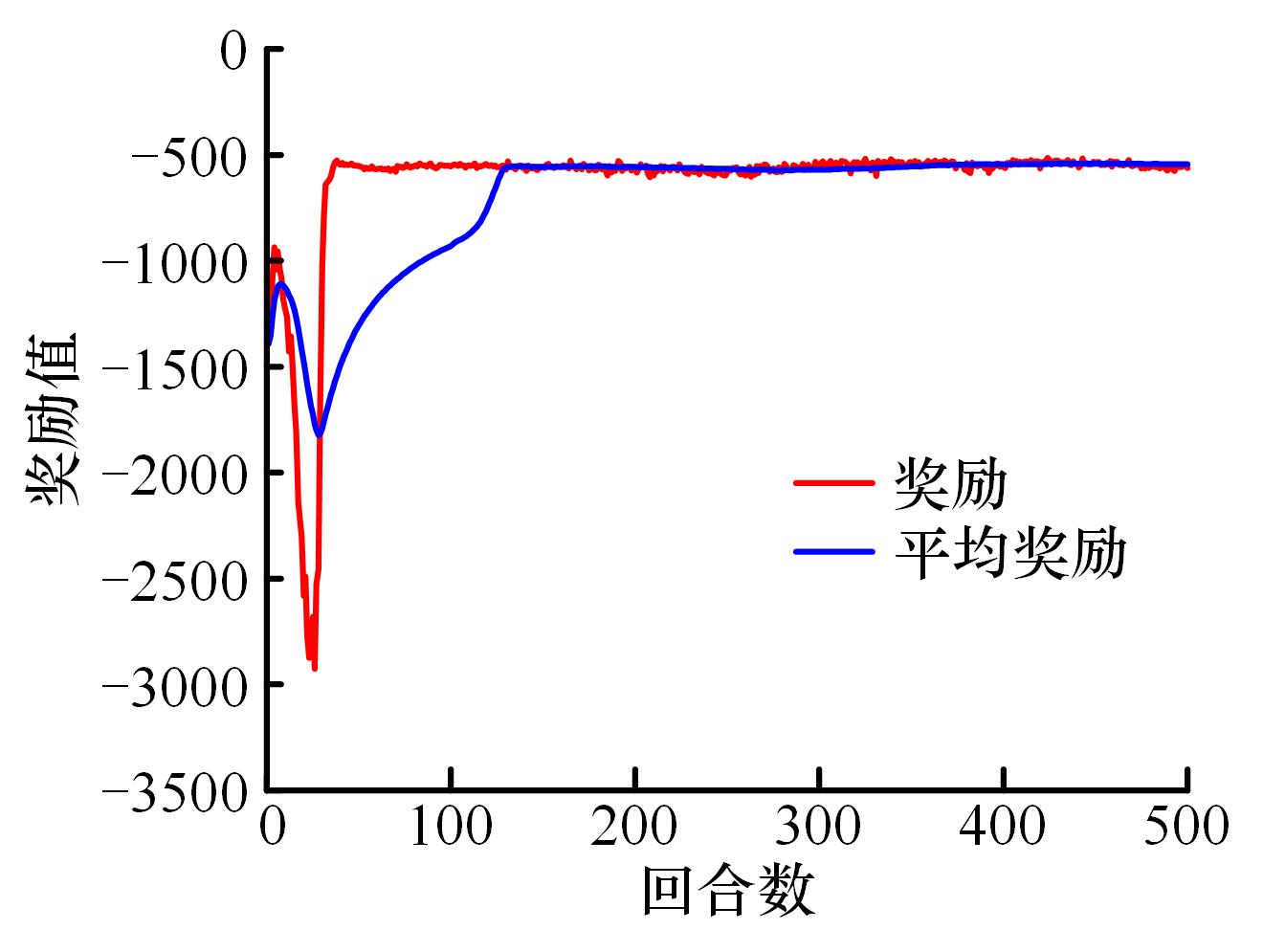

图6 SAC-ARC控制策略的训练过程

Fig.6 The training process of the SAC-ARC control strategy

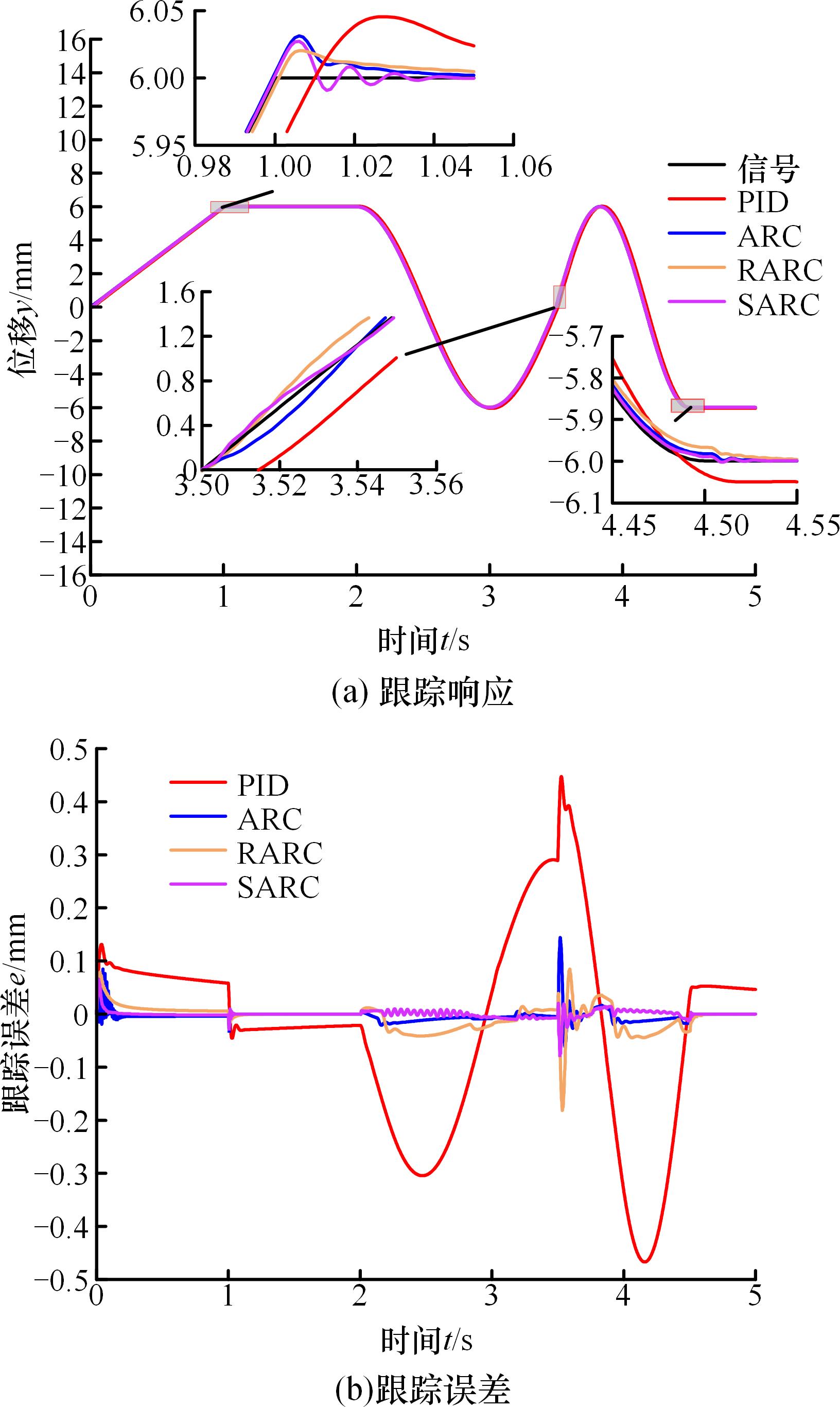

图7 不同控制策略在跟踪复合信号时的响应与误差

Fig.7 Responses and tracking errors of the composite signal input for various control strategies

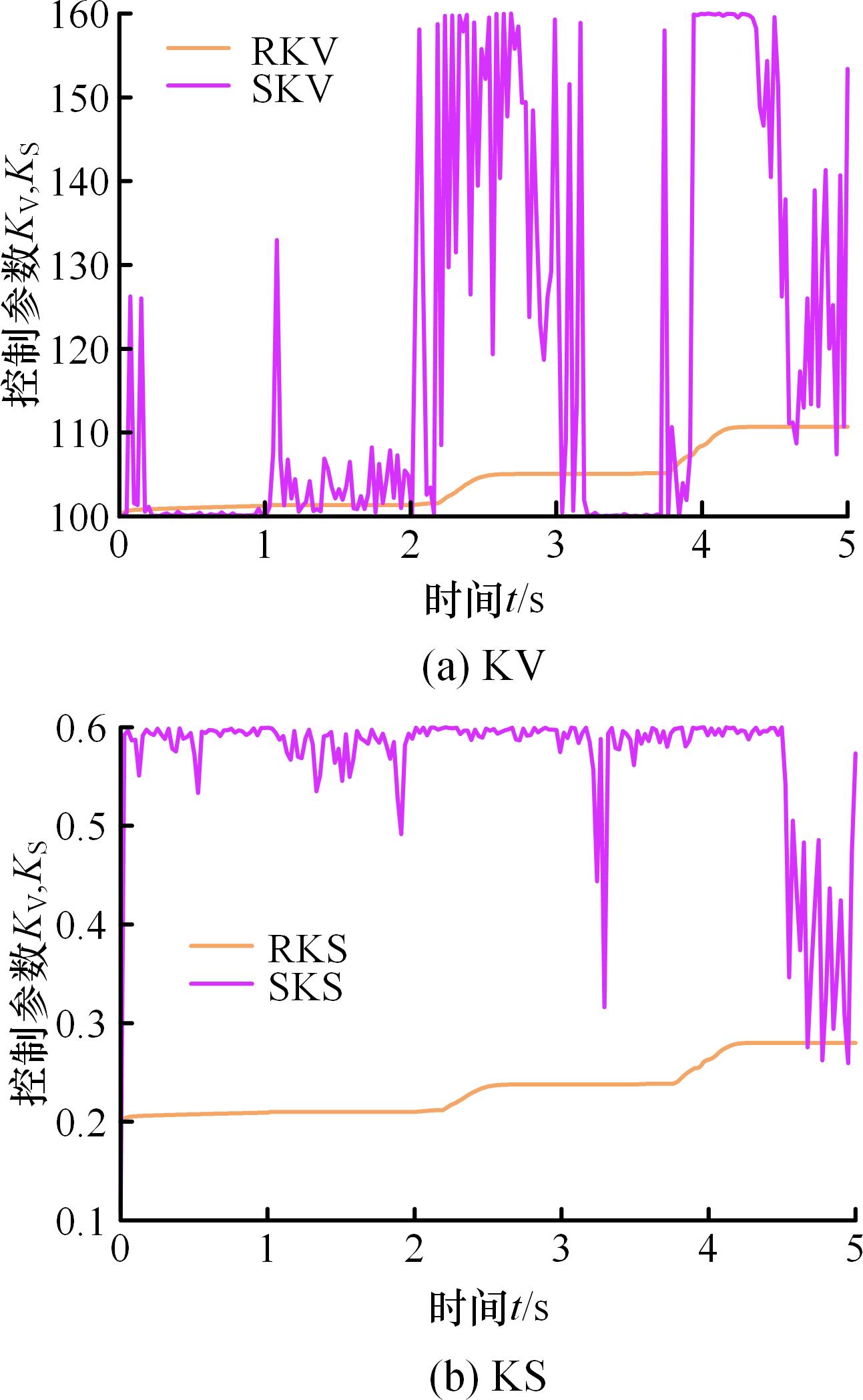

图8 RBF-ARC和SAC-ARC控制策略在跟踪复合信号时的ARC控制参数

Fig.8 ARC parameters of RBF-ARC and SAC-ARC control strategies when tracking composite signals

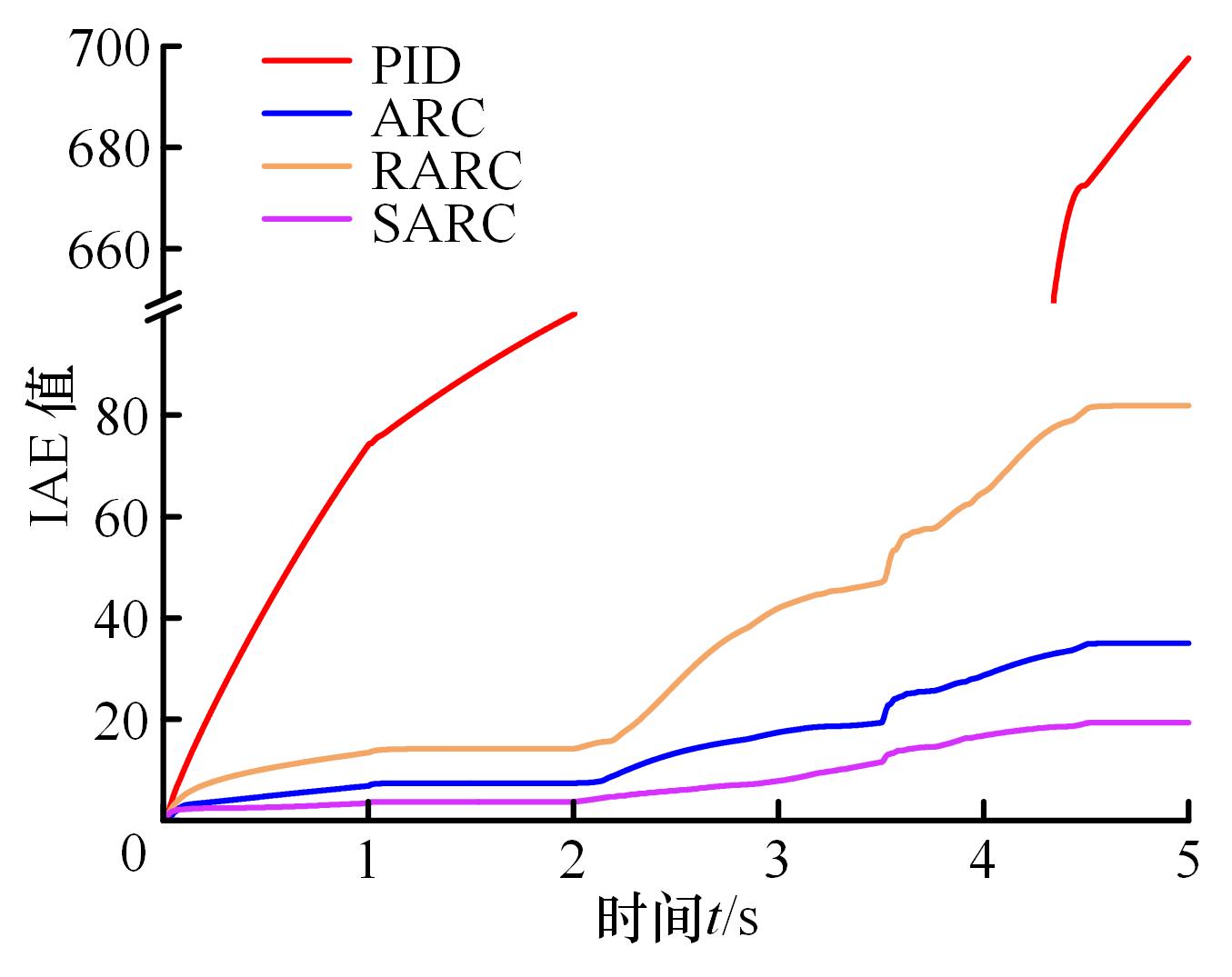

图9 不同控制策略在跟踪复合信号时的IAE误差

Fig.9 The IAE value of the composite signal input for various control strategies

表4 随机扰动工况参数取值

Tab.4 Parameter values of randomly disturbance conditions

工况/参数	P/MPa	$t 1$ /s	Z/kN	$t 2$ /s
W₁	6	1.2	10	2.4
W₂	6	1.2	15	3.4
W₃	5	2.2	5	1.4
W₄	5	2.2	15	3.4
W₅	4	3.2	5	1.4
W₆	4	3.2	10	2.4

表4 随机扰动工况参数取值

Tab.4 Parameter values of randomly disturbance conditions

工况/参数	P/MPa	$t 1$ /s	Z/kN	$t 2$ /s
W₁	6	1.2	10	2.4
W₂	6	1.2	15	3.4
W₃	5	2.2	5	1.4
W₄	5	2.2	15	3.4
W₅	4	3.2	5	1.4
W₆	4	3.2	10	2.4

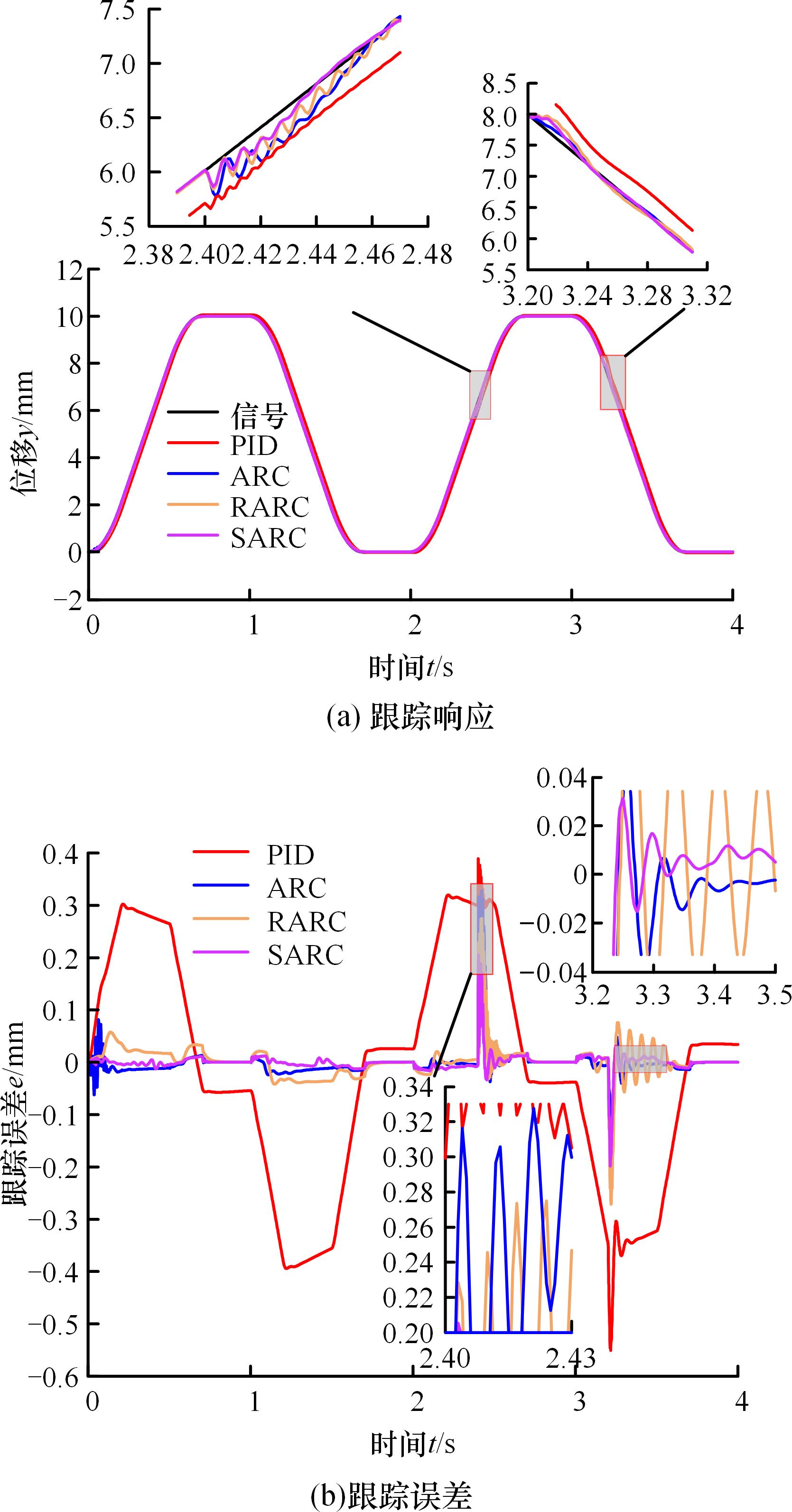

图10 不同控制策略在扰动工况W6下的响应与误差

Fig.10 Responses and tracking errors of the disturbance condition （W6） for various control strategies

表5 不同控制策略在各种扰动工况下的IAE值

Tab.5 IAE values of the stair-step signal input under different disturbance conditions for various control strategies

工况/控制策略	PID	ARC	RBF-ARC	SAC-ARC
W₁	705.4	41.4	57.2	24.6
W₂	702.7	44.1	60.8	24.9
W₃	706.5	42.8	64.9	19.6
W₄	702.4	51.2	73.5	24.0
W₅	707.3	35.8	68.6	22.8
W₆	705.8	44.4	73.1	27.7

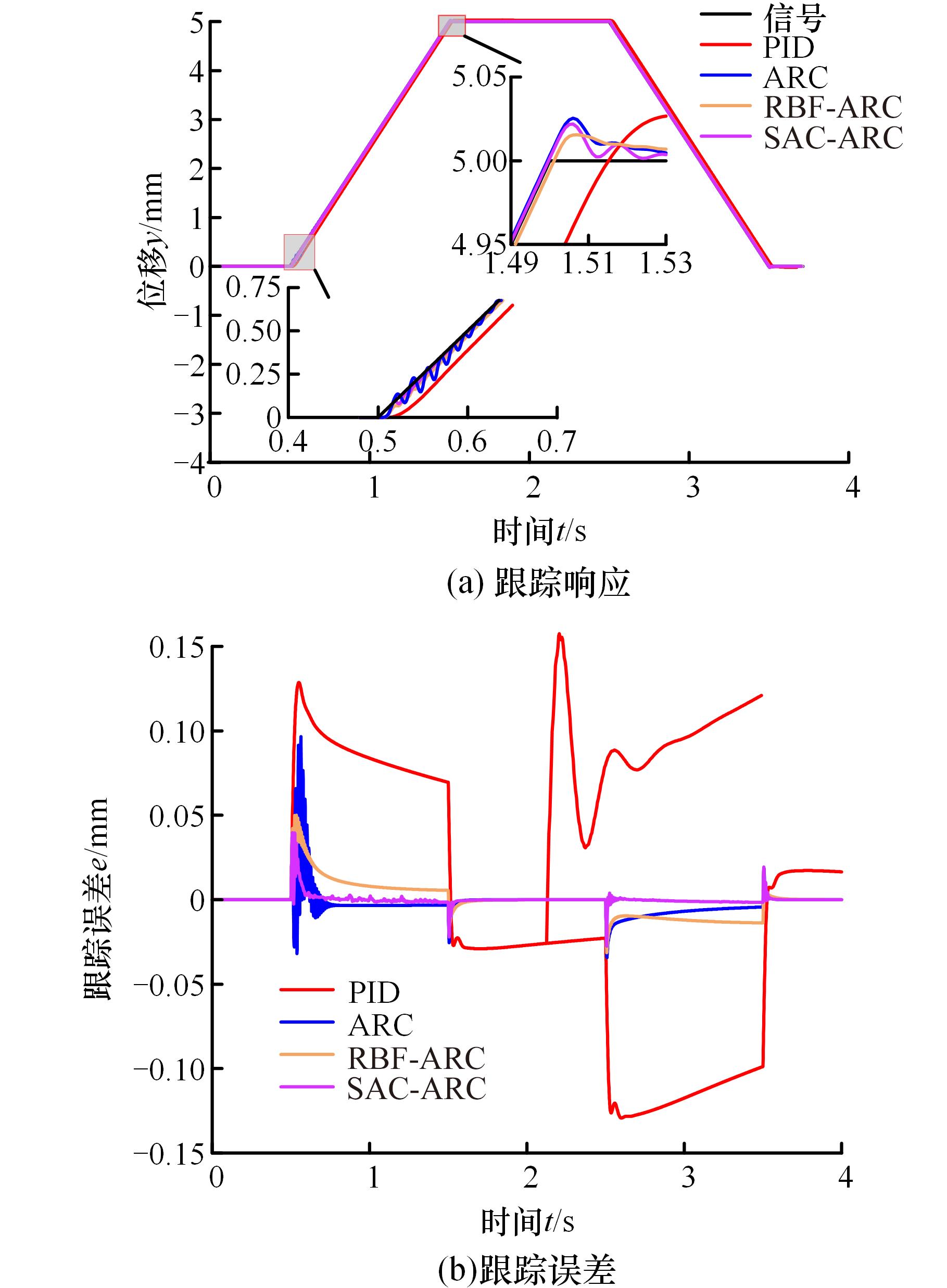

图11 不同控制策略在跟踪复合斜坡信号1时的响应与误差

Fig.11 Responses and tracking errors of composite ramp signal 1 for various control strategies

图12 不同控制策略在跟踪阶梯信号1时的响应与误差

Fig.12 Responses and tracking errors of stair-step signal 1 input for various control strategies

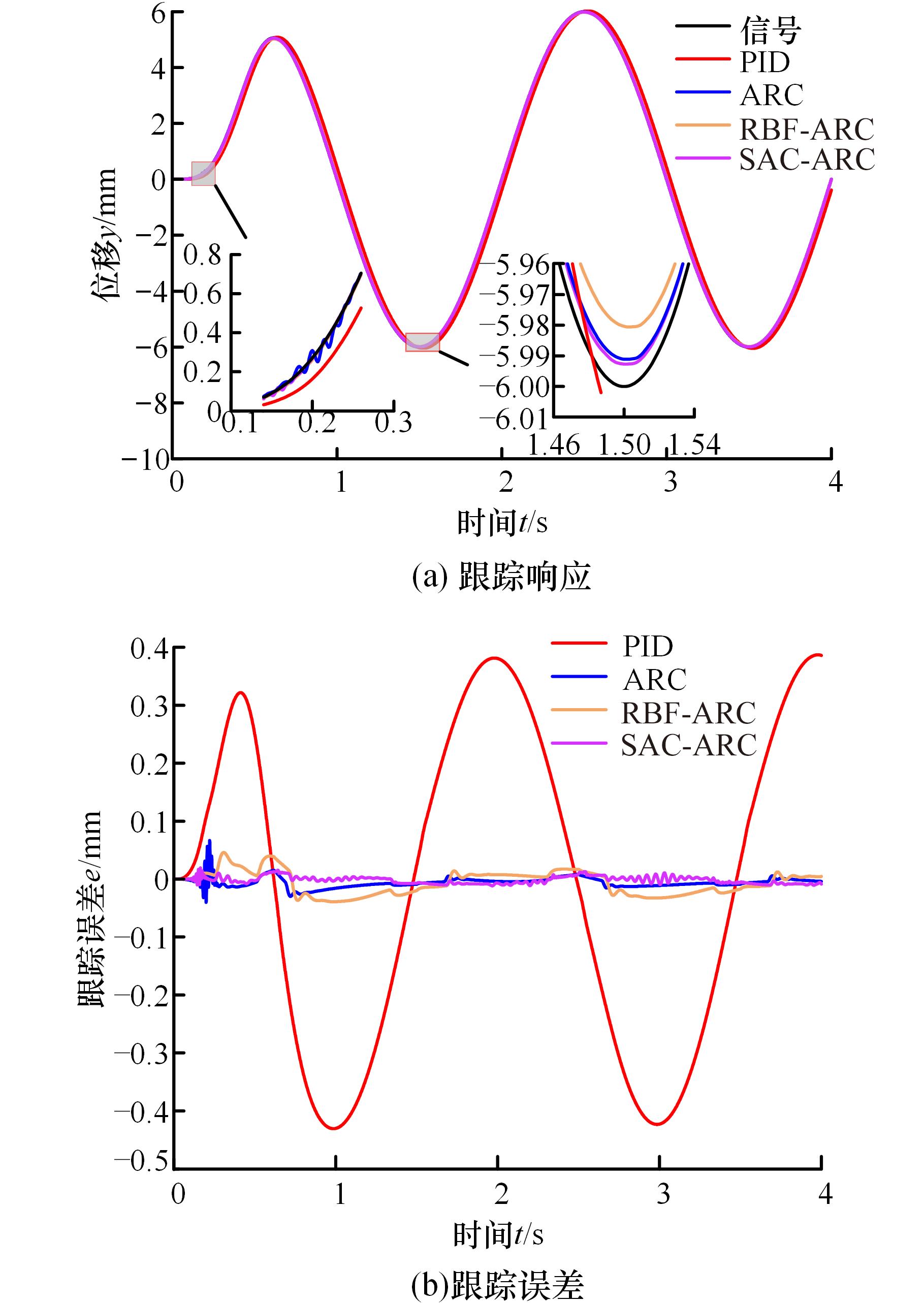

图13 不同控制策略在跟踪时变正弦信号1时的响应与误差

Fig.13 Responses and tracking errors of the time-varying sinusoidal signals input for various control strategies

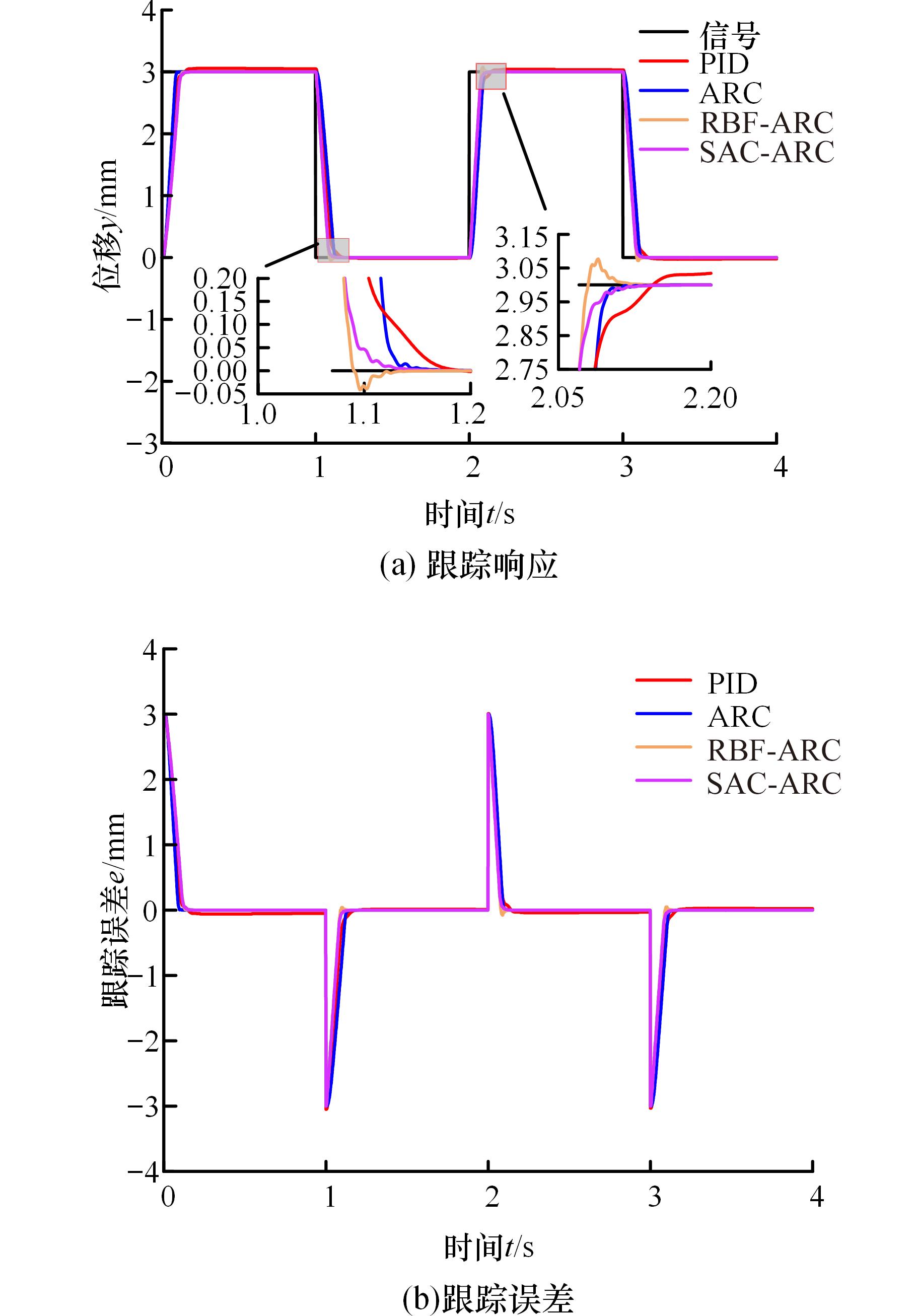

图14 不同控制策略在跟踪方波信号1时的响应与误差

Fig.14 Responses and tracking errors of square signals input for various control methods

表6 不同控制策略在跟踪不同输入信号时的IAE值

Tab 6 The IAE value of the different signal inputs for various control strategies

输入信号	控制策略	信号1	信号2
复合斜坡信号	PID	235.7	373.7
	ARC	15.8	17.7
	RBF-ARC	25.2	31.0
	SAC-ARC	4.1	8.8
阶梯信号	PID	445.3	888.7
	ARC	23.5	31.6
	RBF-ARC	48.1	61.1
	SAC-ARC	12.2	19.7
时变正弦信号	PID	937.6	983.2
	ARC	38.9	32.9
	RBF-ARC	85.6	72.4
	SAC-ARC	24.7	21.3
方波信号	PID	803.6	1954.5
	ARC	742.8	1776.6
	RBF-ARC	615.4	1589.6
	SAC-ARC	609.9	1570.5

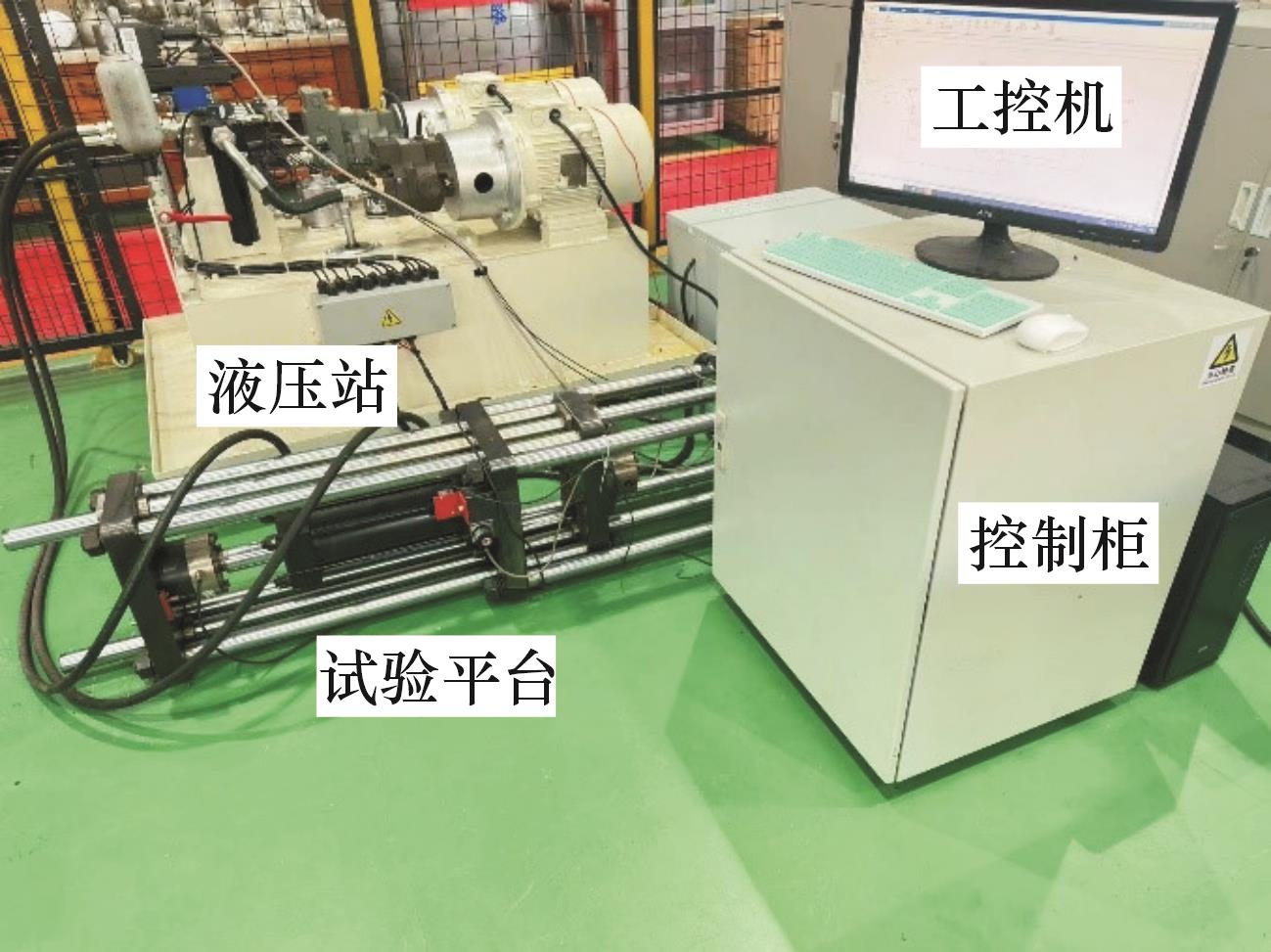

图15 异构双阀协调控制系统实验平台

Fig.15 The experimental platform of heterogeneous dual-valve control system

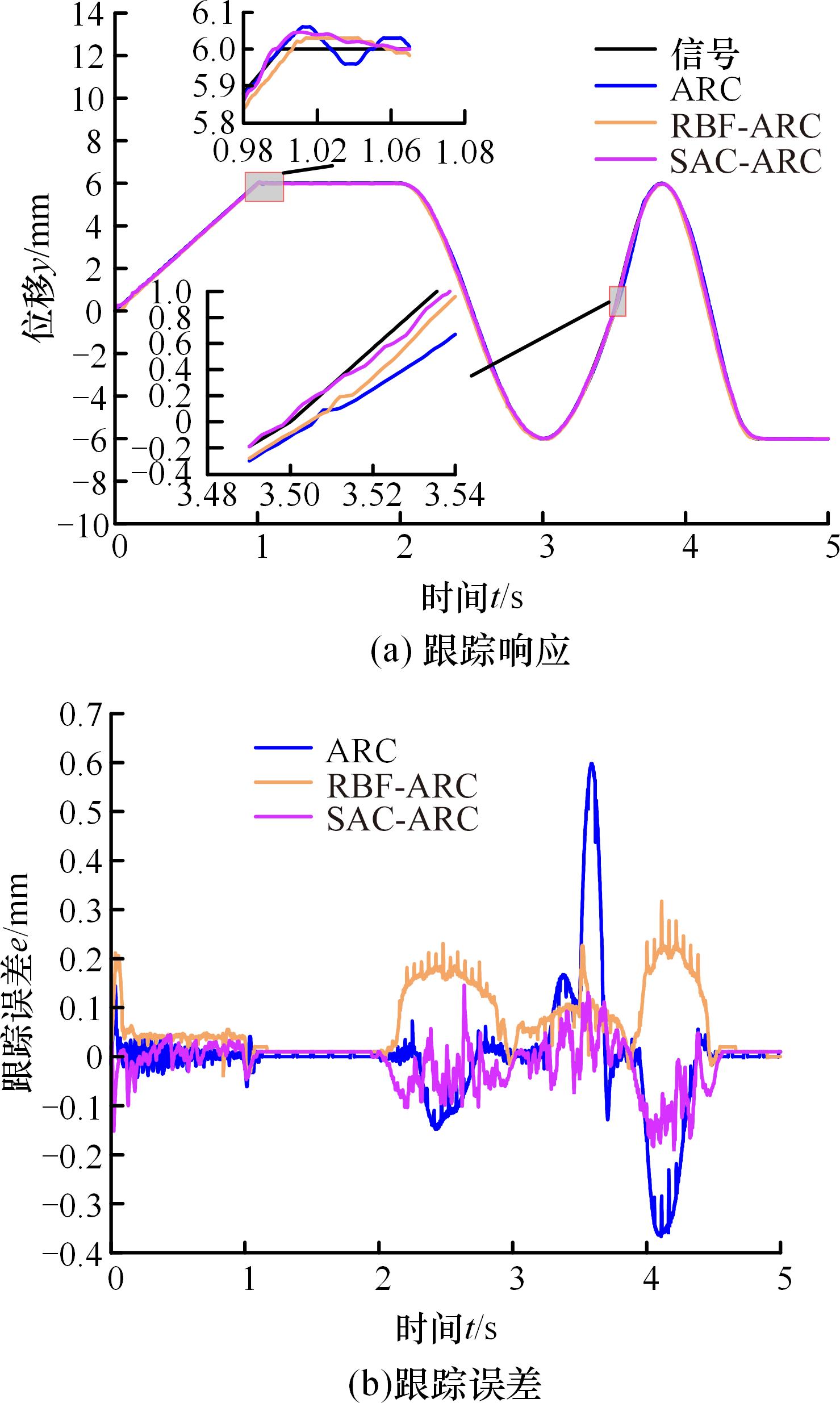

图16 不同控制策略在跟踪复合信号S0时的响应与误差

Fig.16 Responses and tracking errors of composite signal S0 input for various control strategies

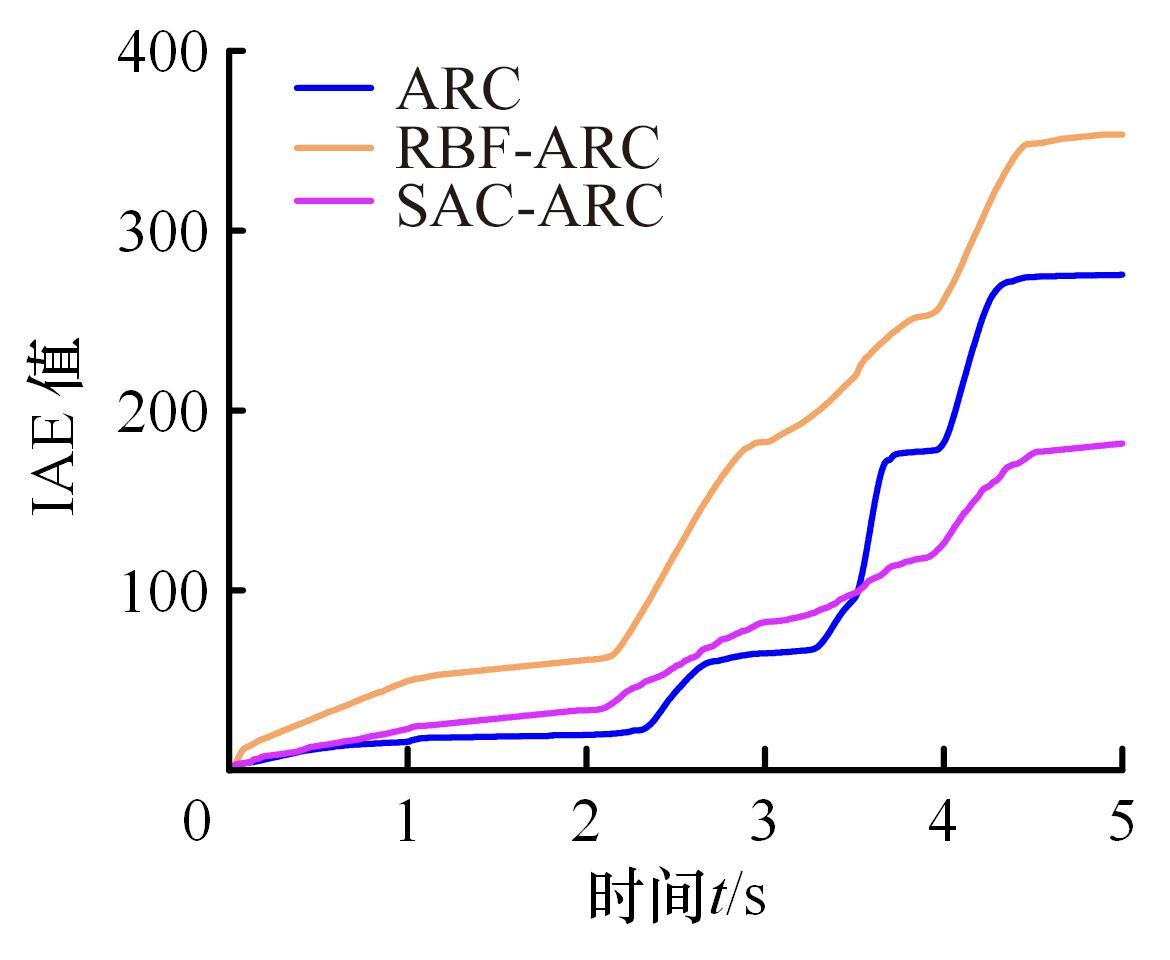

图17 不同控制策略在跟踪复合信号S0时的IAE值

Fig.17 The IAE value of composite signal S0 input for various control strategies
