刚度自调谐宽频动力吸振器设计与试验研究

doi:10.3969/j.issn.1004-132X.2025.11.014

摘要/Abstract

摘要：

为解决传统动力吸振器在外界激振力频率发生偏移时失谐、减振效果急剧下降的问题，设计了一种通过调节自身刚度来改变其固有频率以扩宽吸振频带的新型宽频动力吸振器。对吸振器的吸振及频率调节机理进行了理论分析，采用改进麻雀搜索算法（ISSA）进行PID参数优化，最后使用ISSA-PID控制器调节吸振器结构参数，实现自适应宽频吸振。仿真结果表明，ISSA寻优比麻雀搜索算法（SSA）寻优的迭代次数更少，寻优能力更强；ISSA优化后的控制方案超调量比优化前减少44.8%，比SSA优化后减少33.3%；ISSA优化后的控制方案调整时间比SSA优化后缩短16.2%。试验结果表明，该宽频动力吸振器吸振频带宽且减振效果显著，有较高工程应用价值。

关键词: 动力吸振器, 宽频, 参数优化, 改进麻雀搜索算法（ISSA）, PID控制

Abstract:

To address the issues of traditional dynamic absorbers losing resonance and exhibiting a significant decline in vibration reduction performance when the external excitation frequency shifted， a novel wideband dynamic vibration absorber was designed that altered the stiffness to change the natural frequency， and to broaden the vibration absorption bandwidth. The vibration absorption and frequency adjustment mechanism of the absorbers were theoretically analyzed， followed by PID parameter optimization by using an ISSA， finally， an ISSA-PID controller was employed to adjust the structural parameters of the absorbers， achieving adaptive wideband vibration absorption. Simulation results indicate that the ISSA optimization requires fewer iterations and demonstrates greater optimization capability compared to the sparrow search algorithm（SSA） optimization. The control scheme optimized by ISSA reduces the overshoot by 44.8% compared to that of the pre-optimization condition and reduces by 33.3% compared to that of the SSA-optimized scheme. In addition， the settling time of the control scheme optimized by ISSA is reduced by 16.2% compared to that of the SSA-optimized scheme. The testing results indicate that the wideband dynamic vibration absorber has a wide vibration absorption bandwidth and significant vibration reduction effectiveness， demonstrating substantial engineering application value.

Key words: dynamic vibration absorber, wideband, parameter optimization, improved sparrow search algorithm（ISSA）, PID control

中图分类号:

TB535.1

王志, 李善夫, 田晶, 岳梦康. 刚度自调谐宽频动力吸振器设计与试验研究[J]. 中国机械工程, 2025, 36(11): 2593-2600.

Zhi WANG, Shanfu LI, Jing TIAN, Mengkang YUE. Design and Experimental Study of Stiffness Self-tuning Wideband Dynamic Vibration Absorbers[J]. China Mechanical Engineering, 2025, 36(11): 2593-2600.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.11.014

https://www.cmemo.org.cn/CN/Y2025/V36/I11/2593

图/表 21

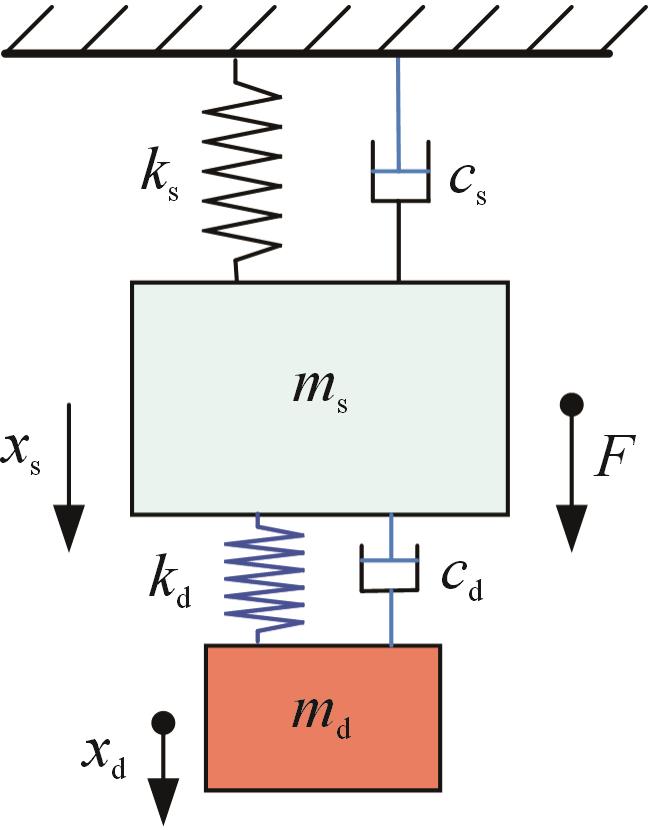

图1 动力吸振器原理图

Fig.1 Principle diagram of a dynamic vibration absorber

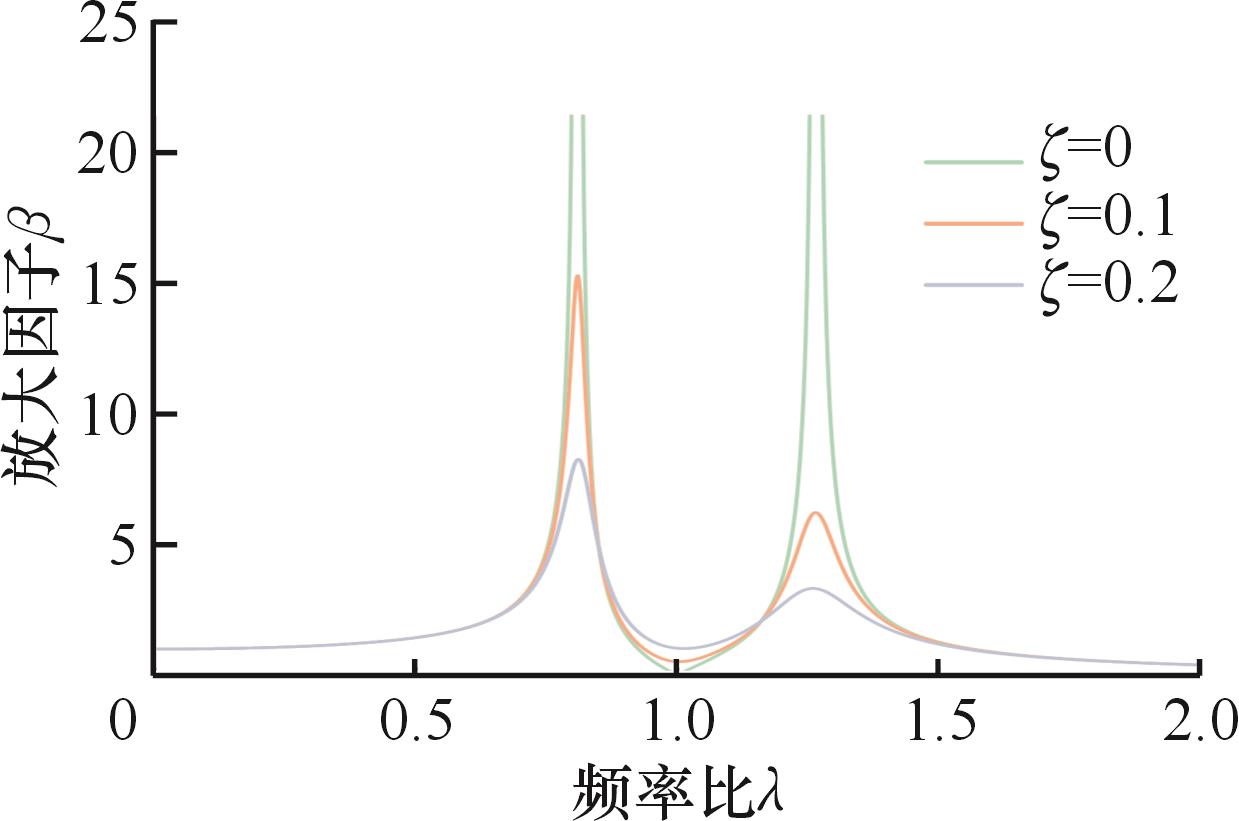

图2 不同阻尼比下吸振器的频响函数（μ=0.1）

Fig.2 Frequency response function of the vibration absorber at different damping ratios （μ=0.1）

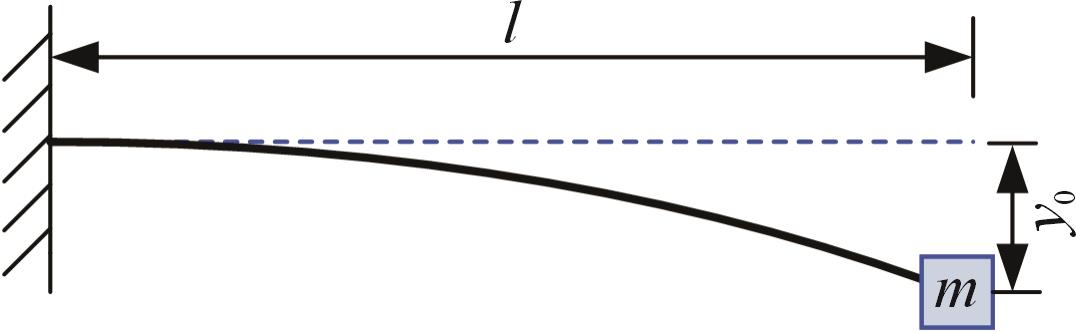

图3 连续质量等截面悬臂梁示意图

Fig.3 Mechanical model diagram of continuous mass constant section cantilever beam

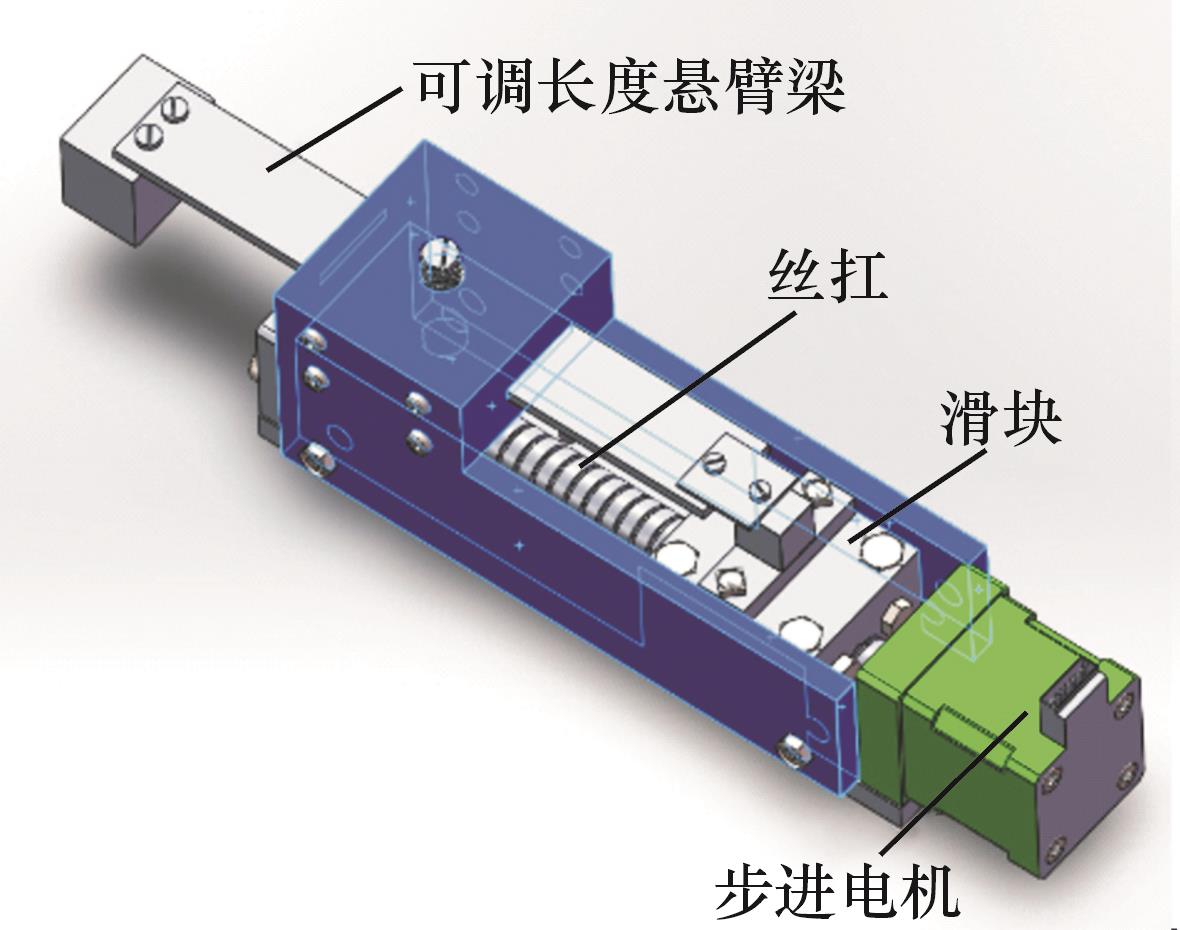

图4 宽频悬臂梁式动力吸振器

Fig.4 Wideband cantilever beam dynamic vibration absorber

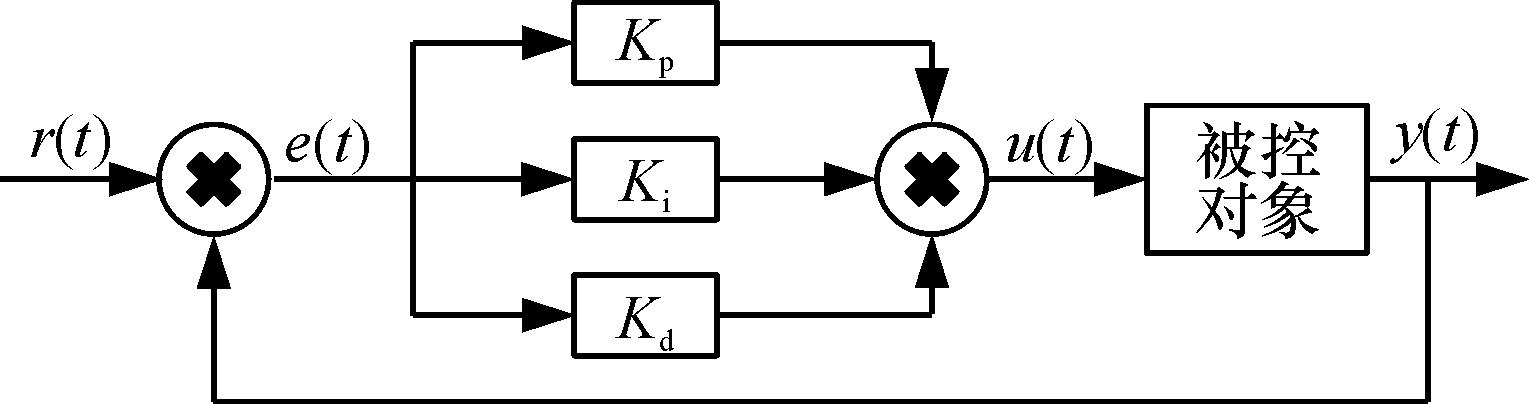

图5 PID控制器系统结构

Fig.5 PID controller system structure

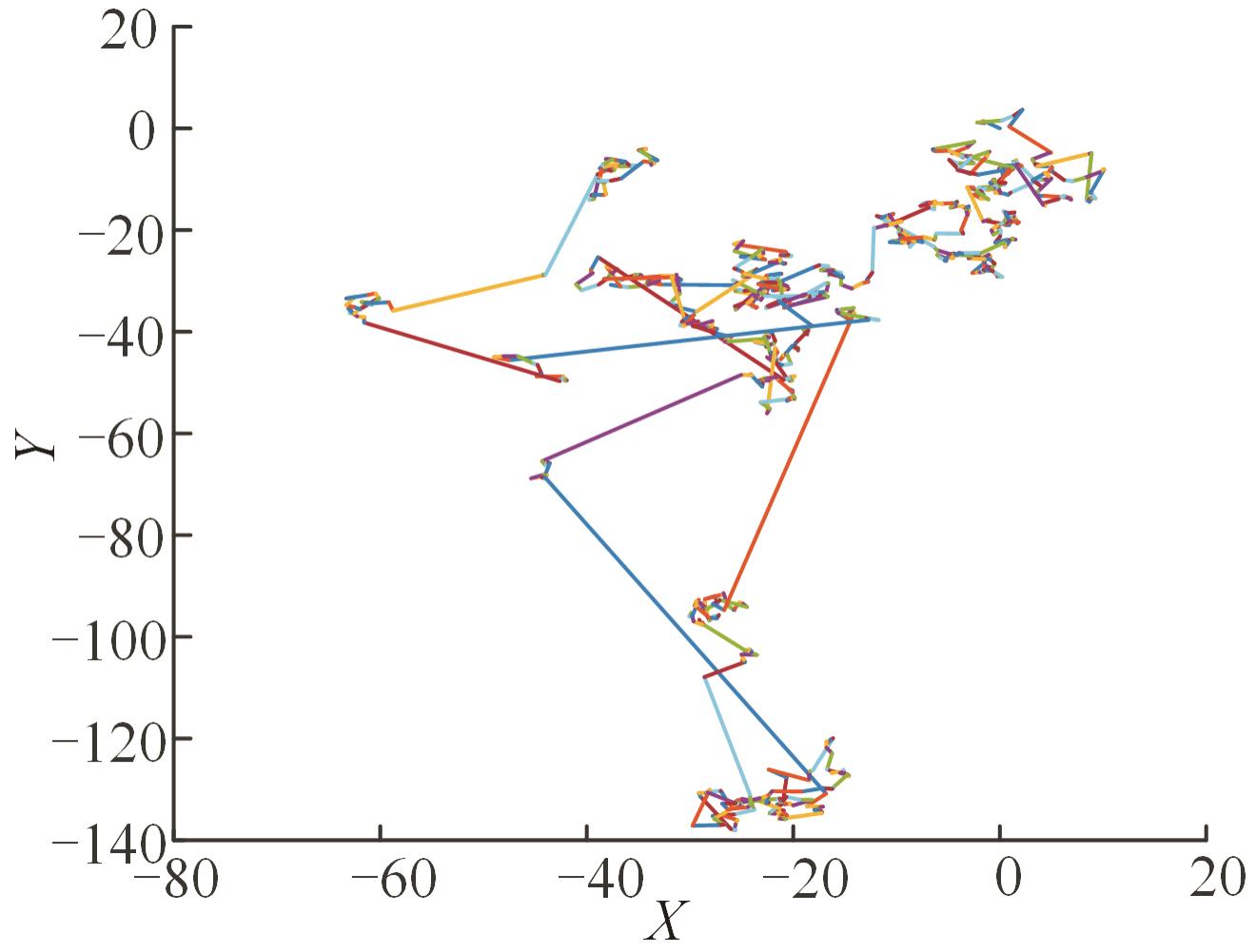

图6 Levy飞行策略

Fig.6 Levy flight strategy

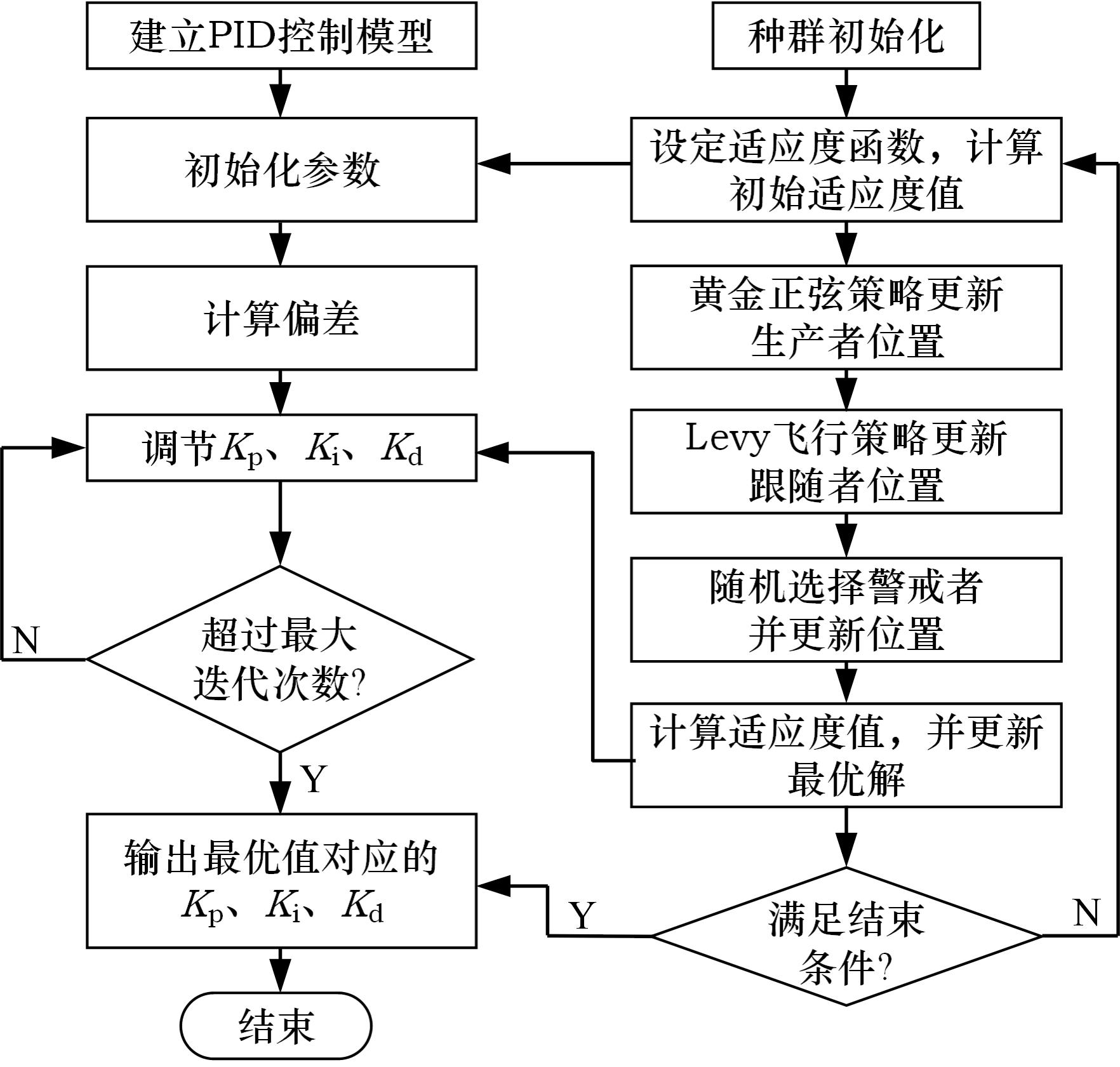

图7 ISSA优化PID控制器流程

Fig.7 ISSA-optimized PID controller process

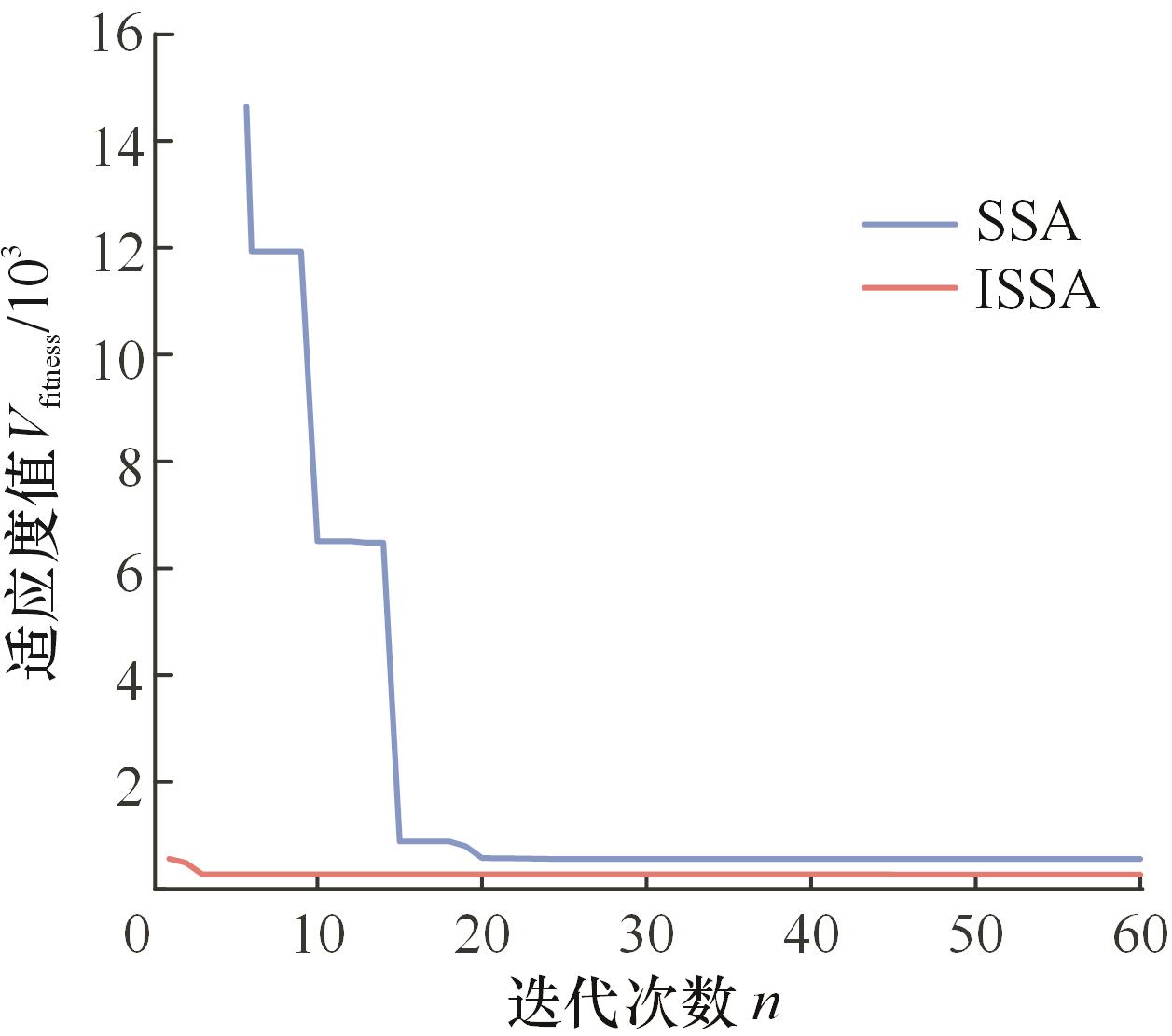

图8 适应度函数迭代曲线

Fig.8 Fitness function iteration curve

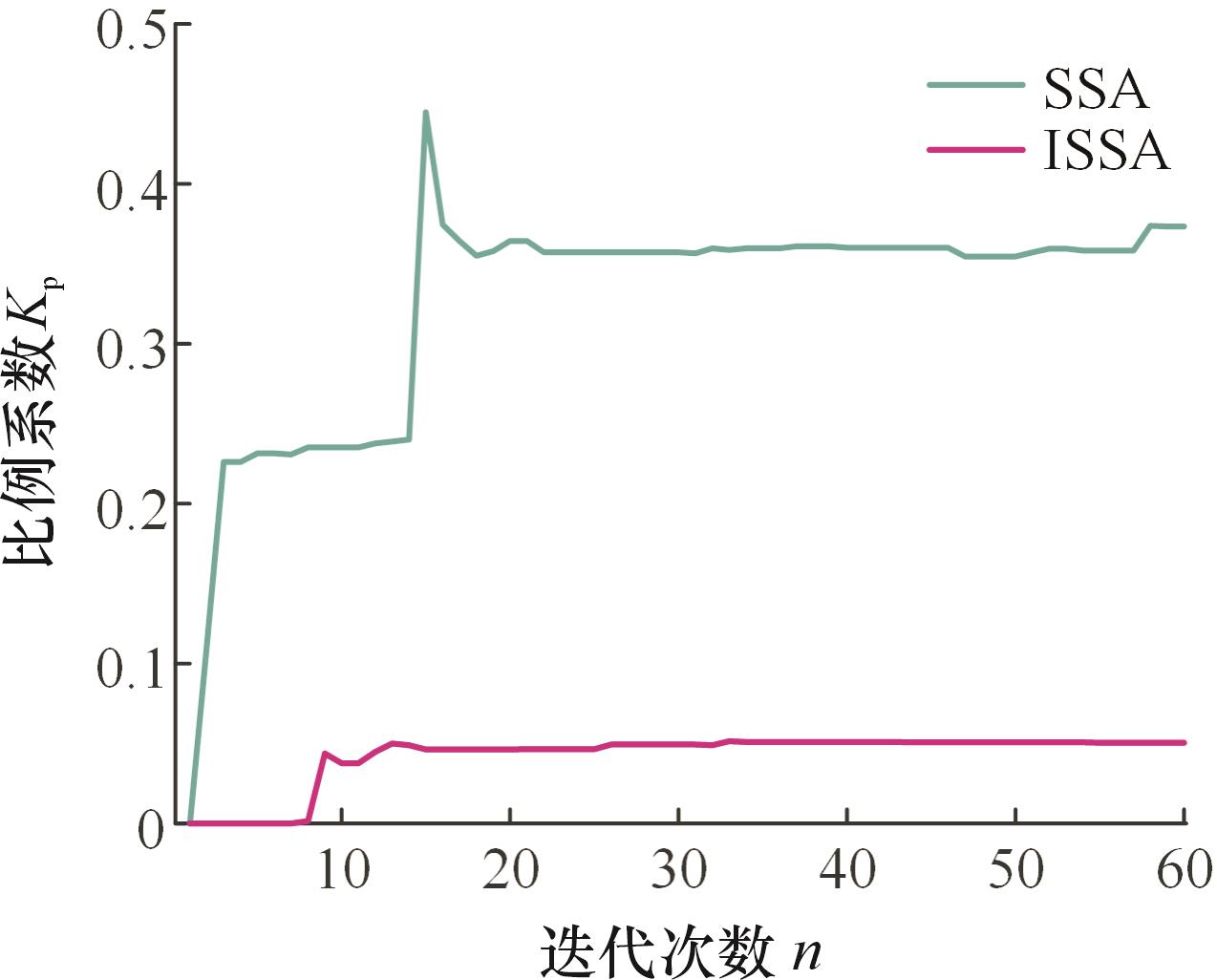

图9 SSA、ISSA整定后的Kp值

Fig.9 Values of Kp after SSA and ISSA tuning

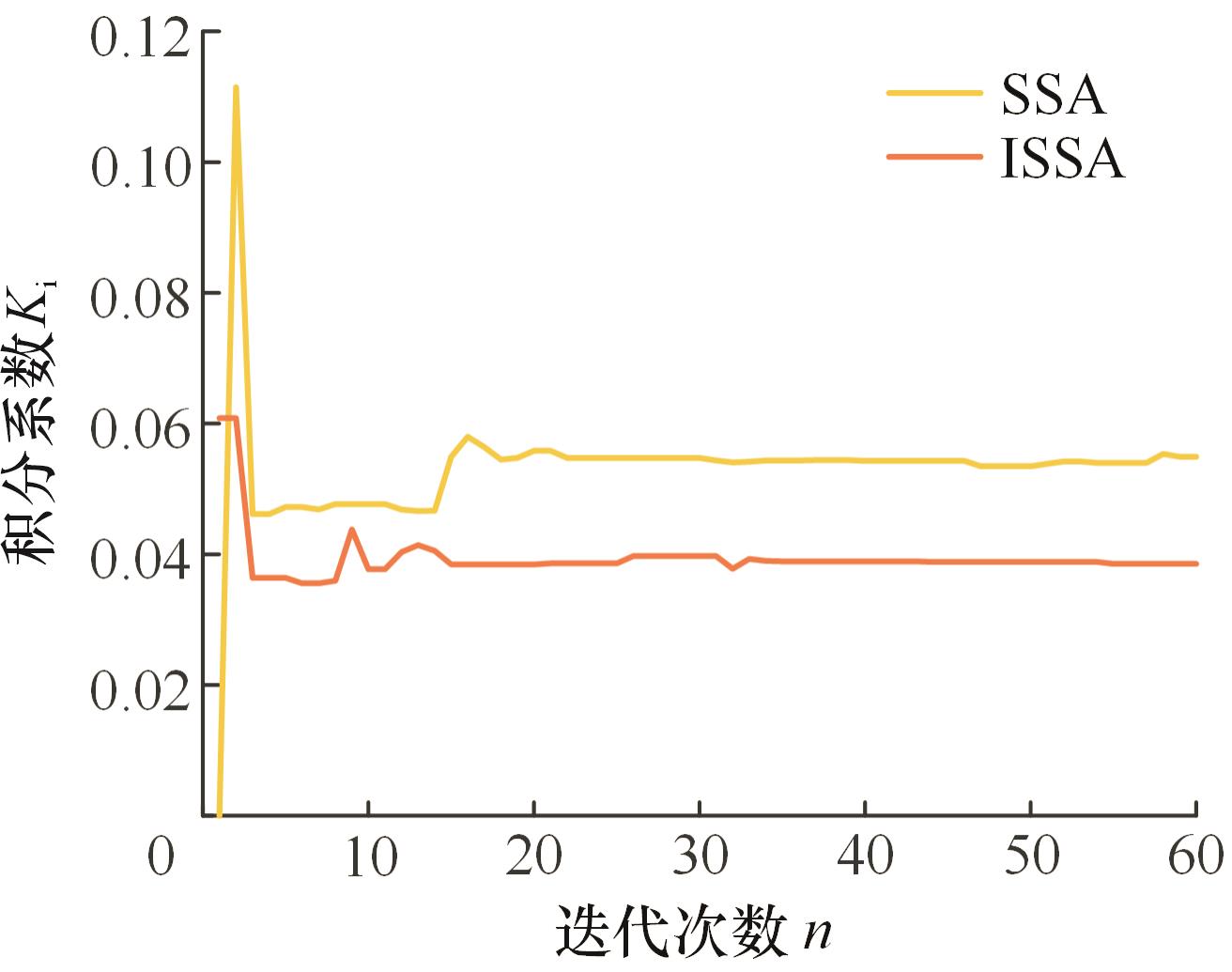

图10 SSA、ISSA整定后的Ki值

Fig.10 Values of Ki after SSA and ISSA tuning

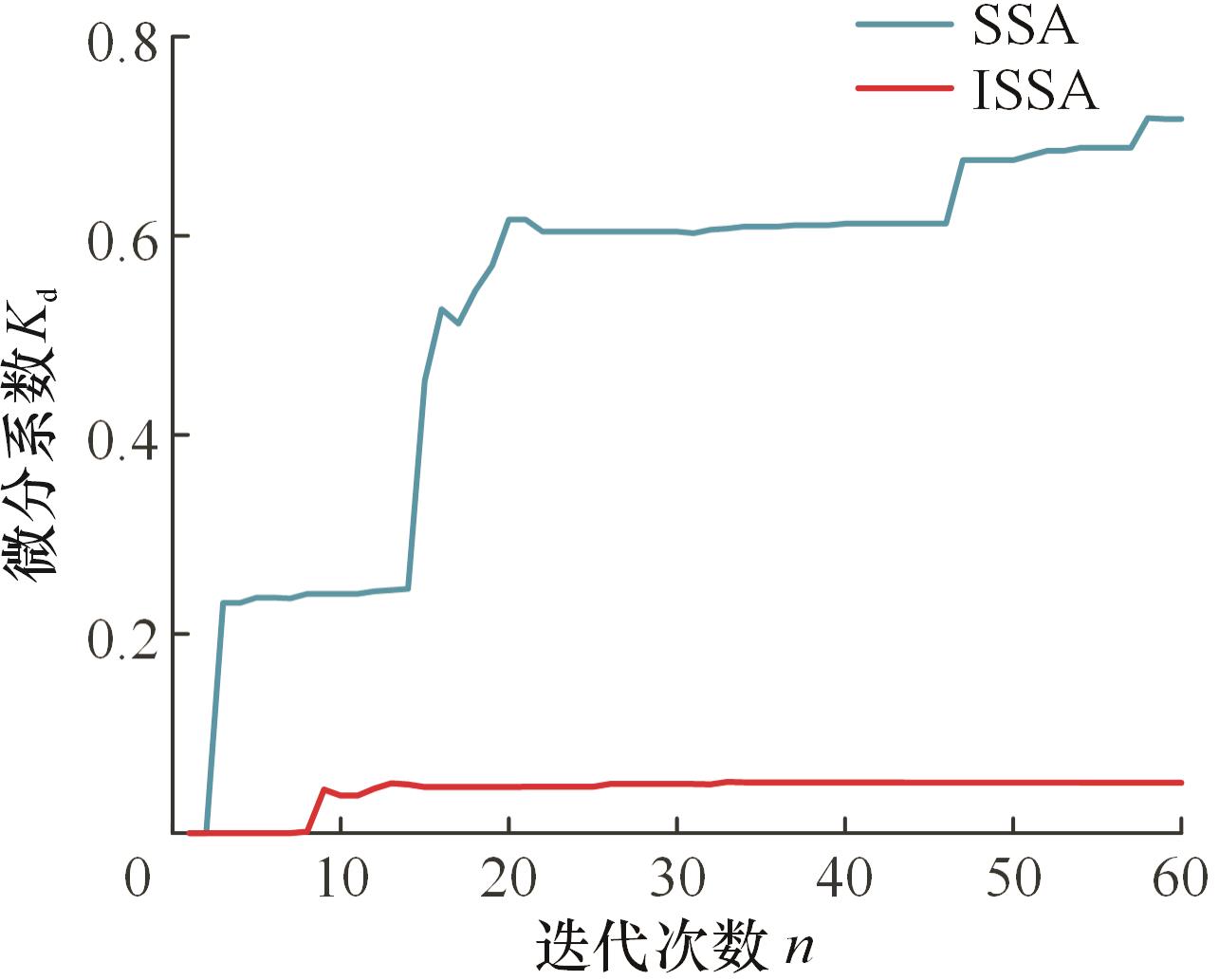

图11 SSA、ISSA整定后的Kd值

Fig.11 Values of Kd after SSA and ISSA tuning

表1 优化前后的PID参数值

Tab.1 Values of PID parameter before and after optimization

优化方式	K_p值	K_i值	K_d值
优化前	0.500	0.080	0.080
SSA优化后	0.373	0.055	0.717
ISSA优化后	0.050	0.039	0.051

表2 主系统和吸振器参数

Tab.2 Main system and absorber parameters

结构	质量/kg	刚度/（N·m^-1）	阻尼/（N·s·m^-1）
主系统	3.28	6.84 $×$ 10⁴	30
吸振器	0.328	实时计算	5

表2 主系统和吸振器参数

Tab.2 Main system and absorber parameters

结构	质量/kg	刚度/（N·m^-1）	阻尼/（N·s·m^-1）
主系统	3.28	6.84 $×$ 10⁴	30
吸振器	0.328	实时计算	5

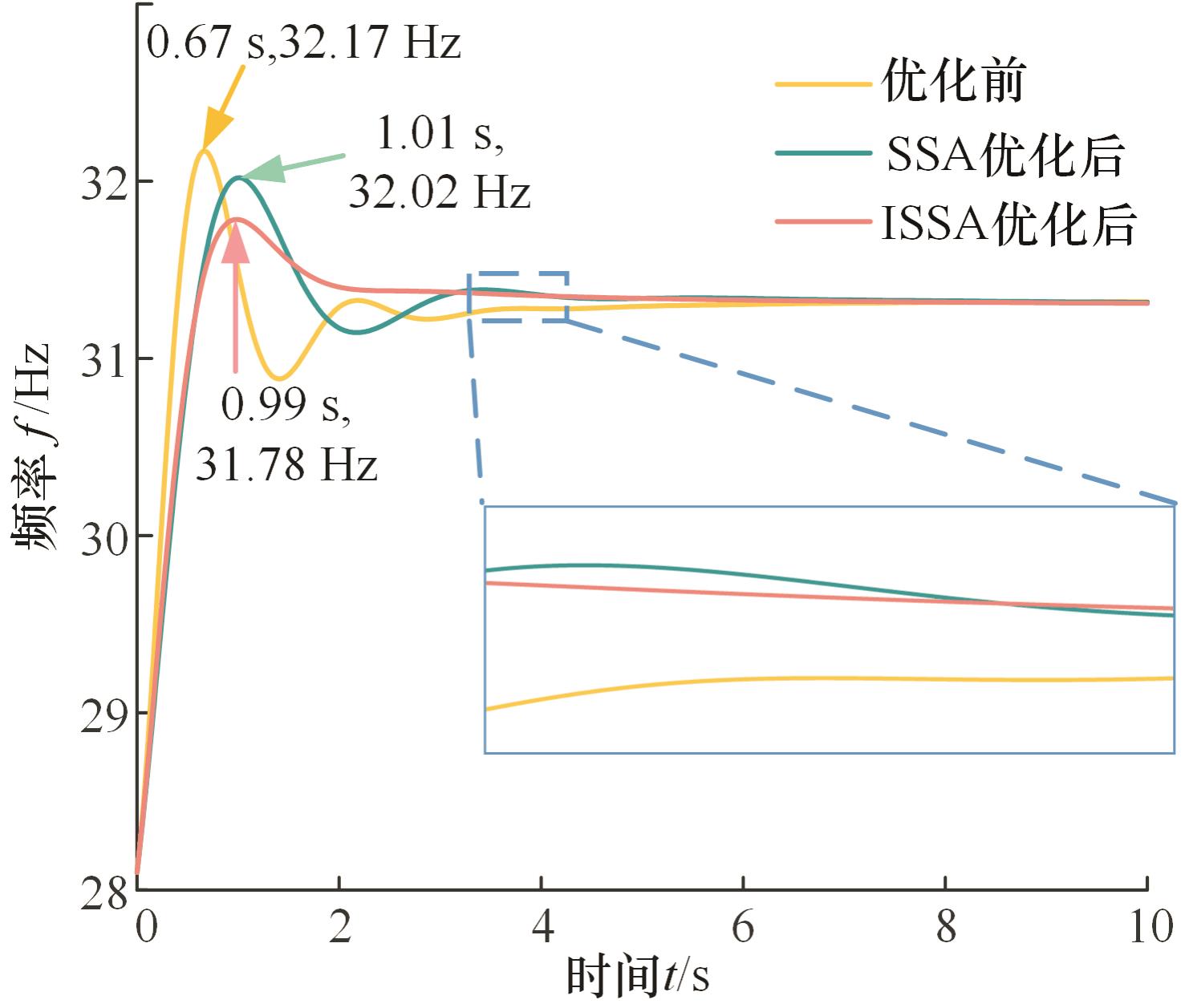

图12 固有频率跟踪曲线

Fig.12 Natural frequency tracking curve

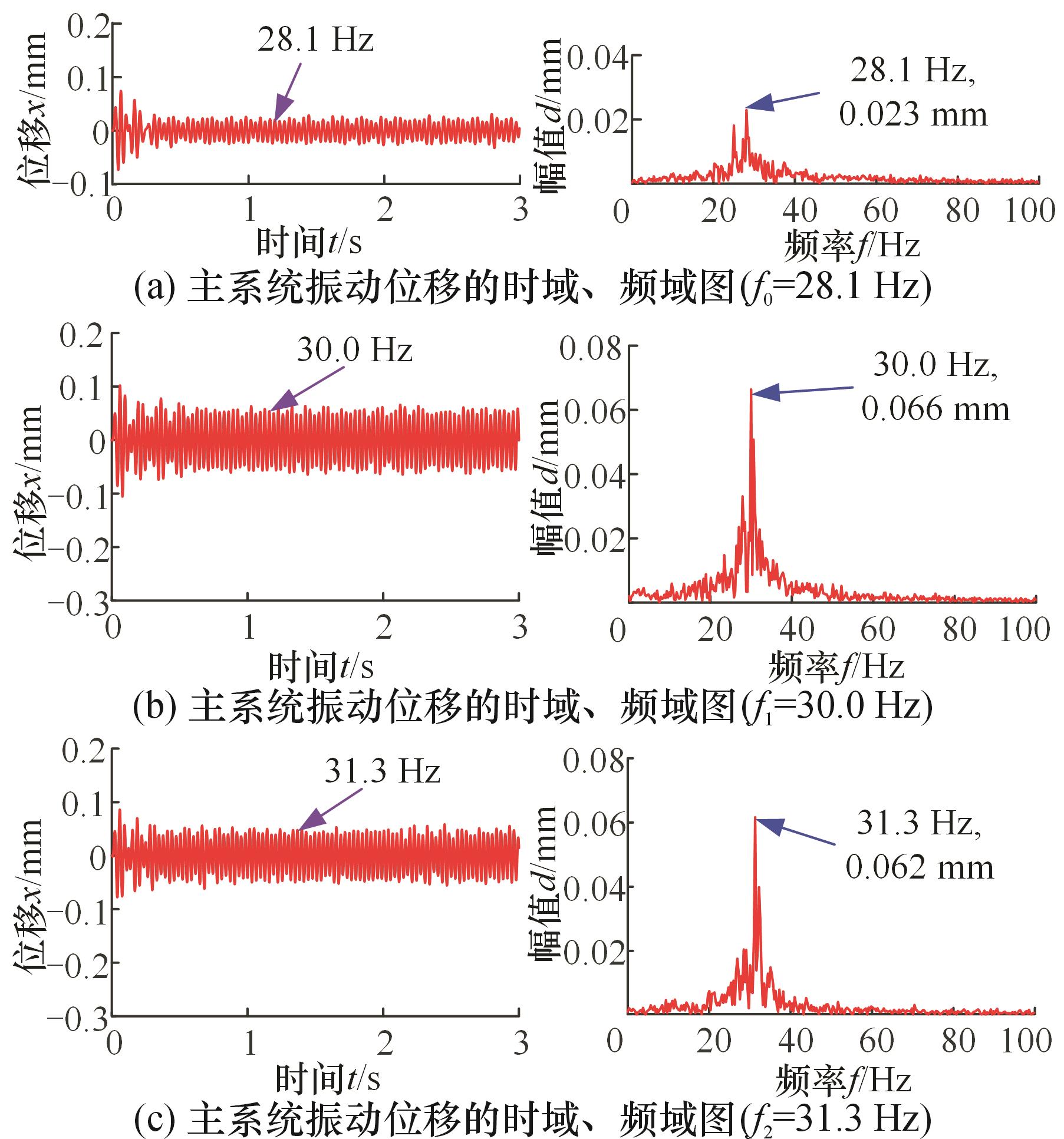

图13 装有传统动力吸振器的主系统振动位移的时域、频域图

Fig.13 Time-domain and frequency-domain plots of the main system’s vibration displacement equipped with a traditional dynamic absorber

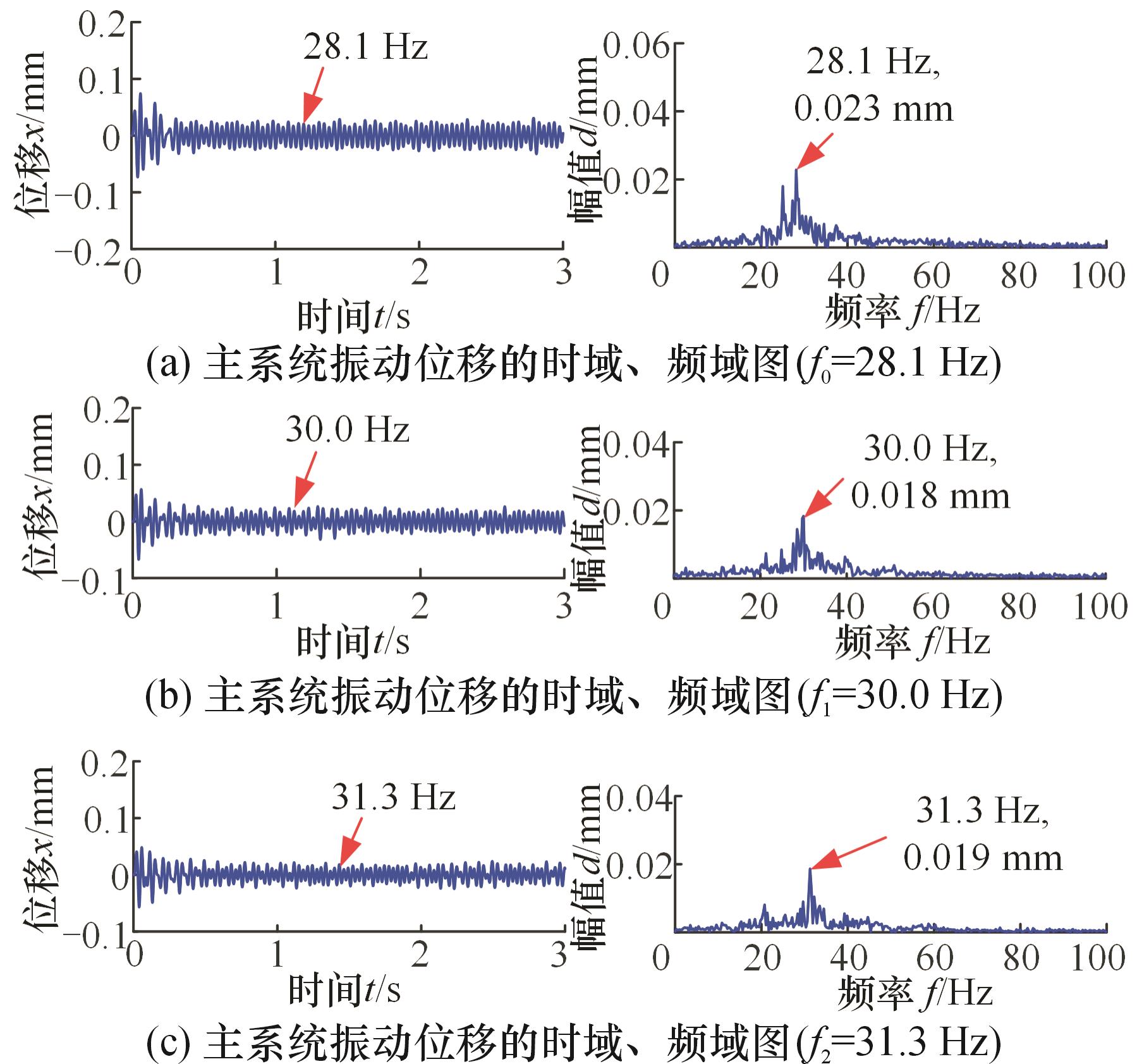

图14 装有宽频动力吸振器的主系统振动位移的时域、频域图

Fig.14 Time-domain and frequency-domain plots of main system’s vibration displacement equipped with a wideband dynamic absorber

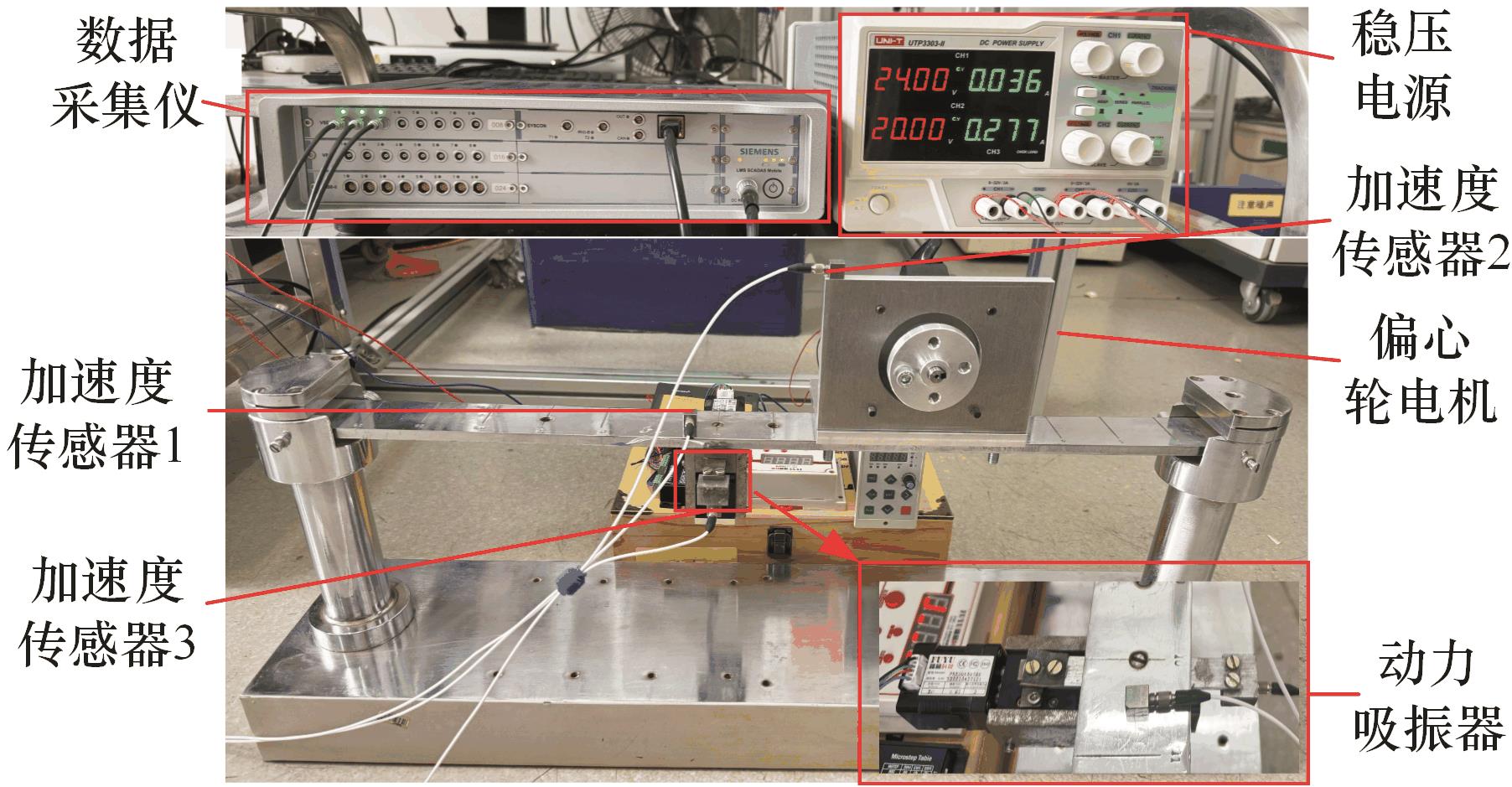

图15 宽频动力吸振器减振试验台

Fig.15 Vibration reduction test bench of wideband dynamic vibration absorber test bench

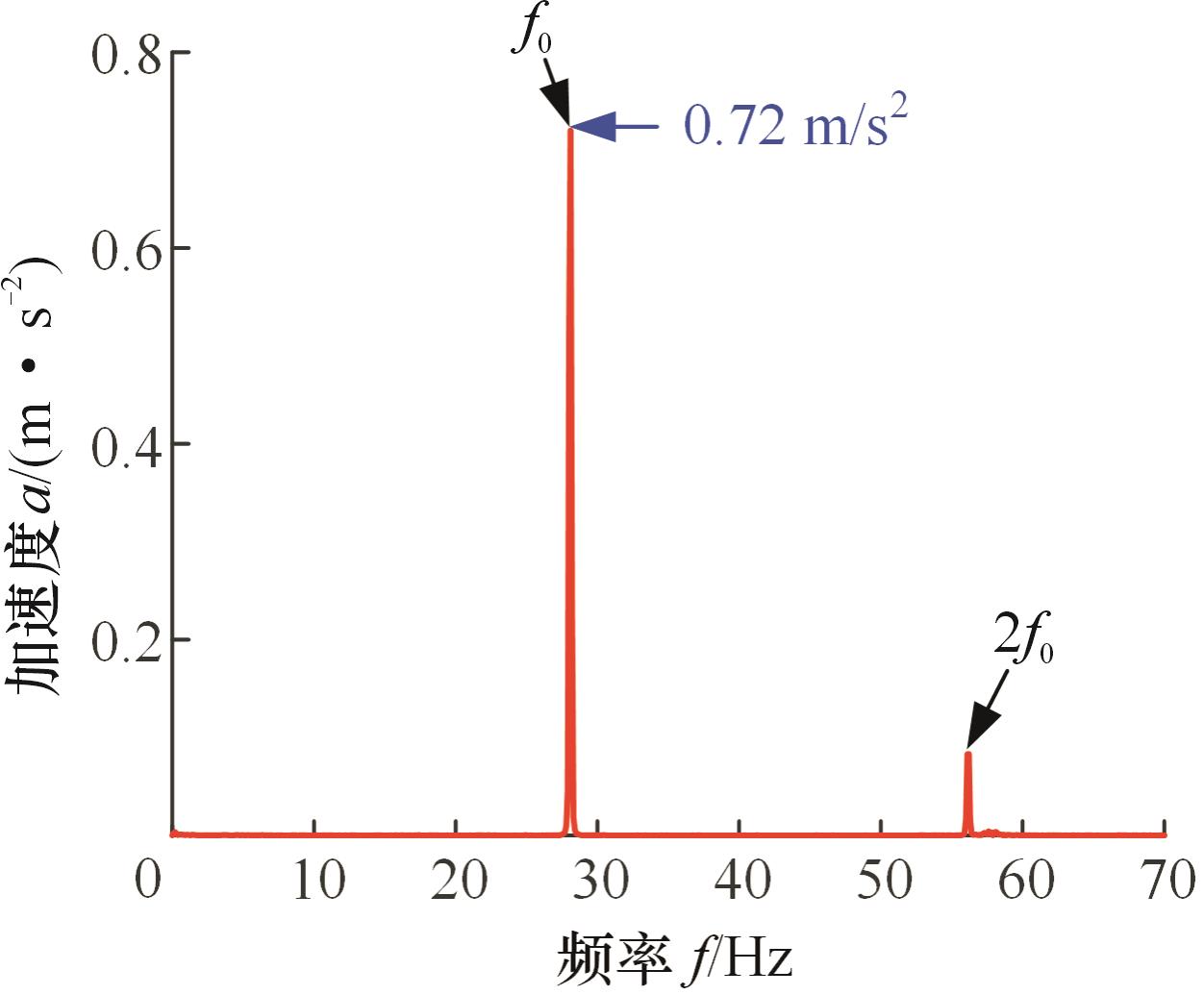

图16 28.1 Hz时主系统振动加速度（测点1）

Fig.16 Vibration acceleration of the main system at 28.1 Hz （measurement point 1）

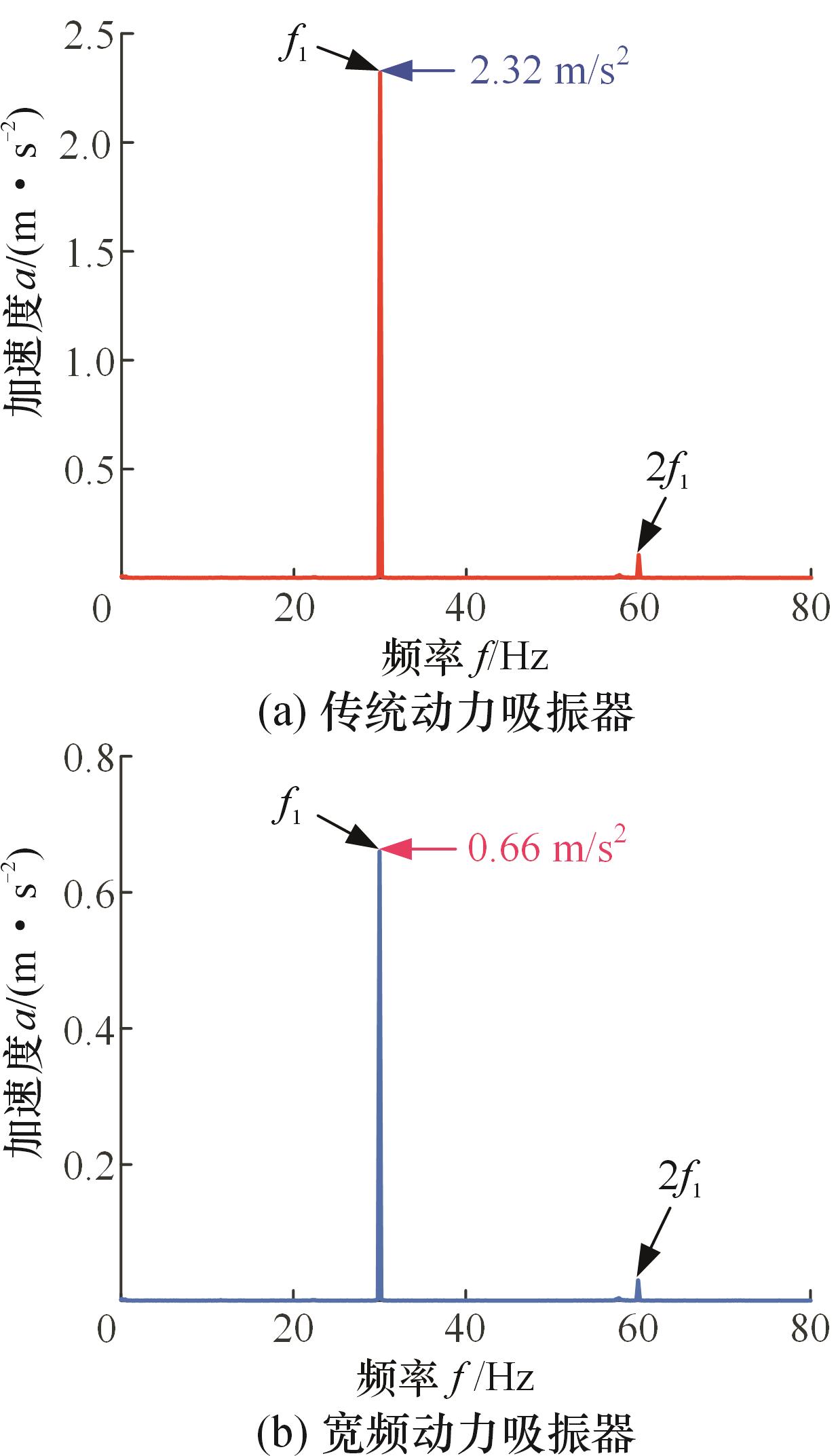

图17 30 Hz时主系统振动加速度（测点1）

Fig.17 Vibration acceleration of the main system at 30 Hz （measurement point 1）

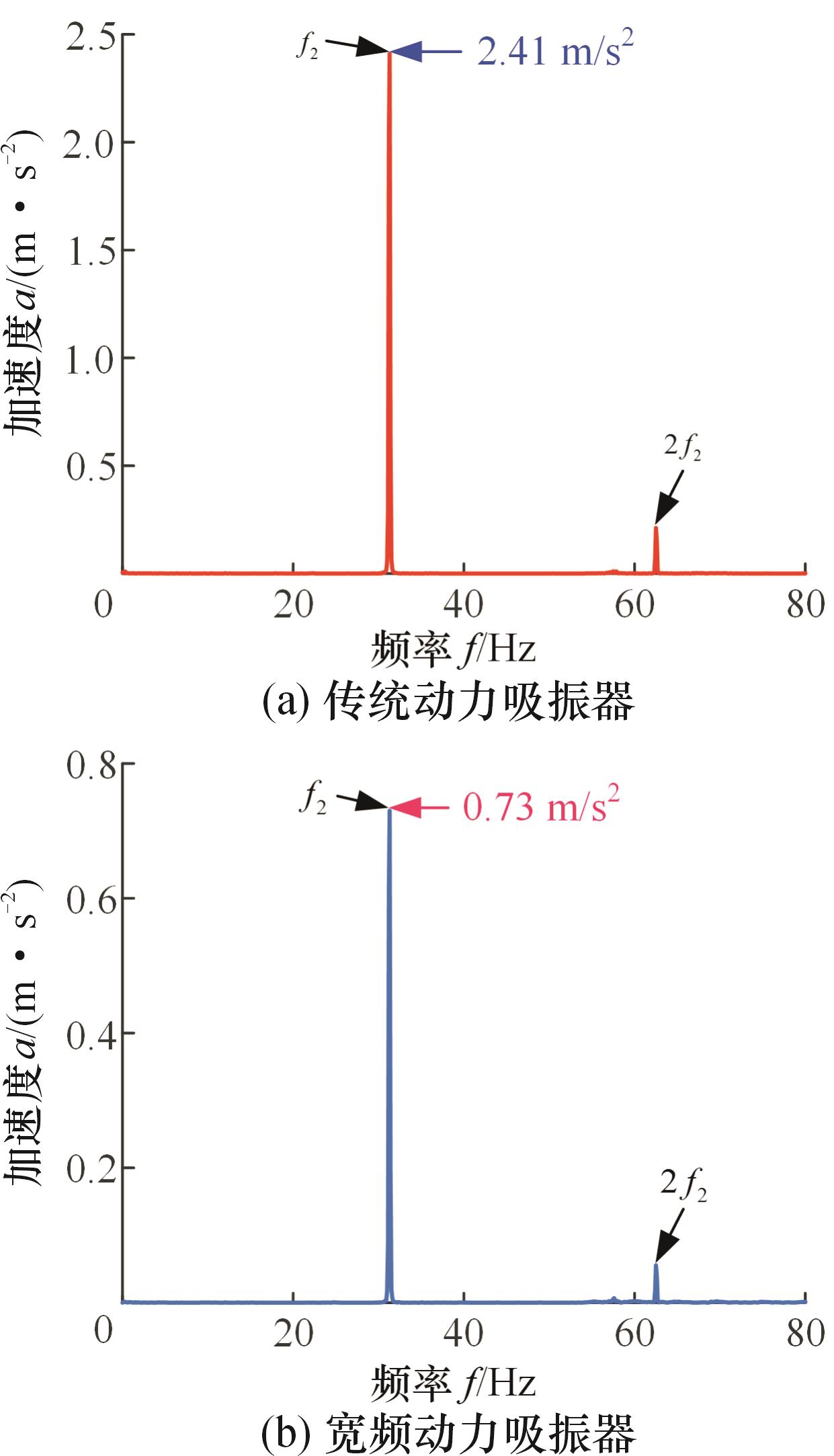

图18 31.3 Hz时主系统振动加速度（测点1）

Fig.18 Vibration acceleration of the main system at 31.3 Hz （measurement point 1）

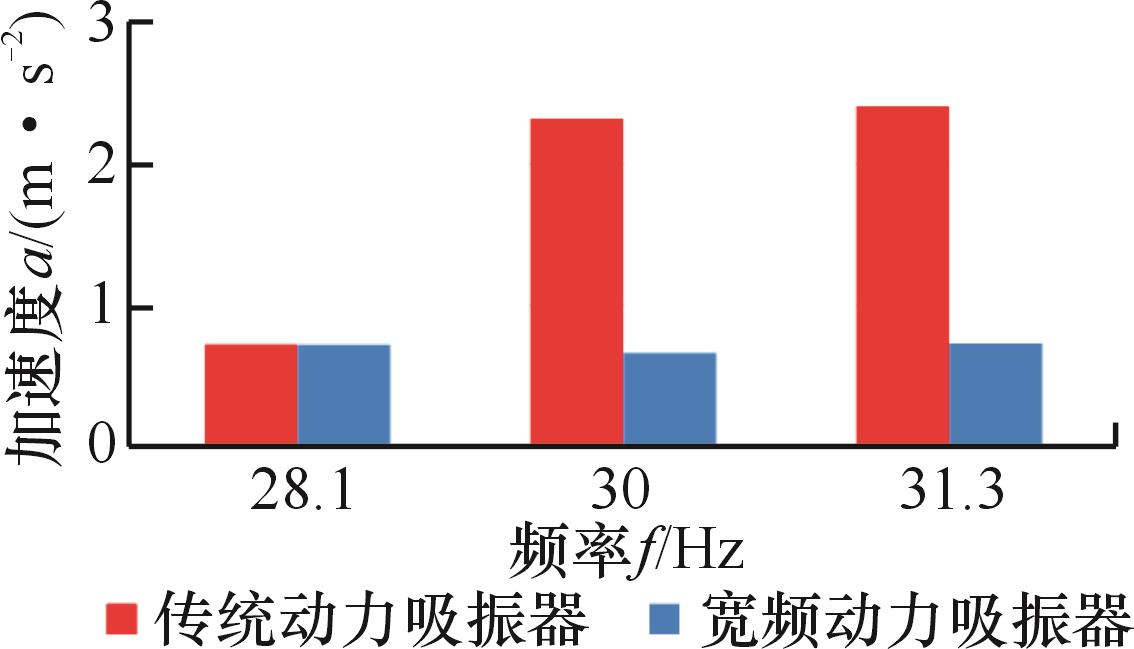

图19 减振效果对比图

Fig.19 Comparison chart of vibration reduction effects
