转速和流量对轮缘驱动轴流泵压力脉动的影响

doi:10.3969/j.issn.1004-132X.2025.10.005

中国机械工程 ›› 2025, Vol. 36 ›› Issue (10): 2198-2206.DOI: 10.3969/j.issn.1004-132X.2025.10.005

• 国家重点科技项目研究进展专栏 • 上一篇

转速和流量对轮缘驱动轴流泵压力脉动的影响

陈孟杰¹(), 张琢², 欧阳武²^,³^,⁴(), 盛晨兴¹^,³^,⁴, 刘报²^,³^,⁴, 刘伟⁵

^1.武汉理工大学船海与能源动力工程学院, 武汉, 430063
^2.武汉理工大学交通与物流工程学院, 武汉, 430063
^3.武汉理工大学水路交通控制全国重点实验室, 武汉, 430063
^4.武汉理工大学国家水运安全工程技术研究中心可靠性与新能源研究所, 武汉, 430063
^5.中国舰船研究中心, 武汉, 430064

收稿日期:2024-10-25 出版日期:2025-10-25 发布日期:2025-11-05
通讯作者: 欧阳武
作者简介:陈孟杰，女，2000年生，硕士研究生。研究方向为绿色高效推进技术。E-mail：cccmagic@qq.com
欧阳武^*（通信作者），男，1987年生，教授、博士研究生导师。研究方向为绿色高效推进技术及推进系统摩擦与润滑技术。E-mail：ouyangw@whut.edu.cn。
基金资助:
国家重点研发计划(2022YFB4300802)

Influences of Rotational Speed and Flow Rate on Pressure Pulsations of a Rim-driven Axial Flow Pump

Mengjie CHEN¹(), Zhuo ZHANG², Wu OUYANG²^,³^,⁴(), Chenxing SHENG¹^,³^,⁴, Bao LIU²^,³^,⁴, Wei LIU⁵

^1.School of Naval Architecture，Ocean and Energy Power Engineering，Wuhan University of Technology，Wuhan，430063
^2.School of Transportation and Logistics Engineering，Wuhan University of Technology，Wuhan，430063
^3.State Key Laboratory of Maritime Technology and Safety，Wuhan University of Technology，Wuhan，430063
^4.National Engineering Research Center for Water Transport Safety，Wuhan University of Technology，Wuhan，430063
^5.China Ship Development and Design Center，Wuhan，430064

Received:2024-10-25 Online:2025-10-25 Published:2025-11-05
Contact: Wu OUYANG

摘要/Abstract

摘要：

新型轮缘驱动轴流泵（RDP）在运行过程中存在压力脉动现象，影响泵的运行性能和系统稳定性。采用数值模拟方法分析了不同转速和流量工况下RDP的外特性与内部流动特性。结合本征正交分解（POD）方法，通过时空特征分解提取主要能量模态，研究了转速和流量对叶轮叶片尾缘压力脉动的影响，揭示了非线性效应与动静干涉现象之间的关系。研究结果表明，不同转速对应不同最佳工况点，随着转速的降低，RDP的最佳工况点向低流量方向偏移；压力脉动主要受非线性动力学行为影响，叶轮叶片和导叶叶片之间的非线性干涉效应在低转速和大流量工况下更加显著。

关键词: 轮缘驱动轴流泵, 压力脉动, 本征正交分解, 动静干涉, 转速, 流量

Abstract:

A novel RDP generated pressure pulsations during operations， which might negatively impact pump performance and system stability. The numerical simulation was employed to analyze the external characteristics and internal flow patterns of RDP under different rotational speeds and flow conditions. Utilizing POD， the main energy modes were extracted through spatiotemporal feature decomposition to investigate the influences of rotational speed and flow rate on the pressure pulsation at the trailing edges of the impeller blades， revealing the relationship between nonlinear dynamics and fluid-structure interaction phenomena. The results show that each rotational speed corresponds to a distinct optimal operating point， with the optimal point shifting towards lower flow rates as the rotational speed decreases. Moreover， the pressure pulsations are predominantly governed by nonlinear dynamics behavior， with nonlinear interaction effects between the impeller blades and guide vanes becoming more pronounced at lower rotational speeds and higher flow rates.

Key words: rim-driven axial flow pump（RDP）, pressure pulsation, proper orthogonal decomposition （POD）, rotor-stator interaction, rotational speed, flow rate

中图分类号:

U664.58

陈孟杰, 张琢, 欧阳武, 盛晨兴, 刘报, 刘伟. 转速和流量对轮缘驱动轴流泵压力脉动的影响[J]. 中国机械工程, 2025, 36(10): 2198-2206.

Mengjie CHEN, Zhuo ZHANG, Wu OUYANG, Chenxing SHENG, Bao LIU, Wei LIU. Influences of Rotational Speed and Flow Rate on Pressure Pulsations of a Rim-driven Axial Flow Pump[J]. China Mechanical Engineering, 2025, 36(10): 2198-2206.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.10.005

https://www.cmemo.org.cn/CN/Y2025/V36/I10/2198

图/表 16

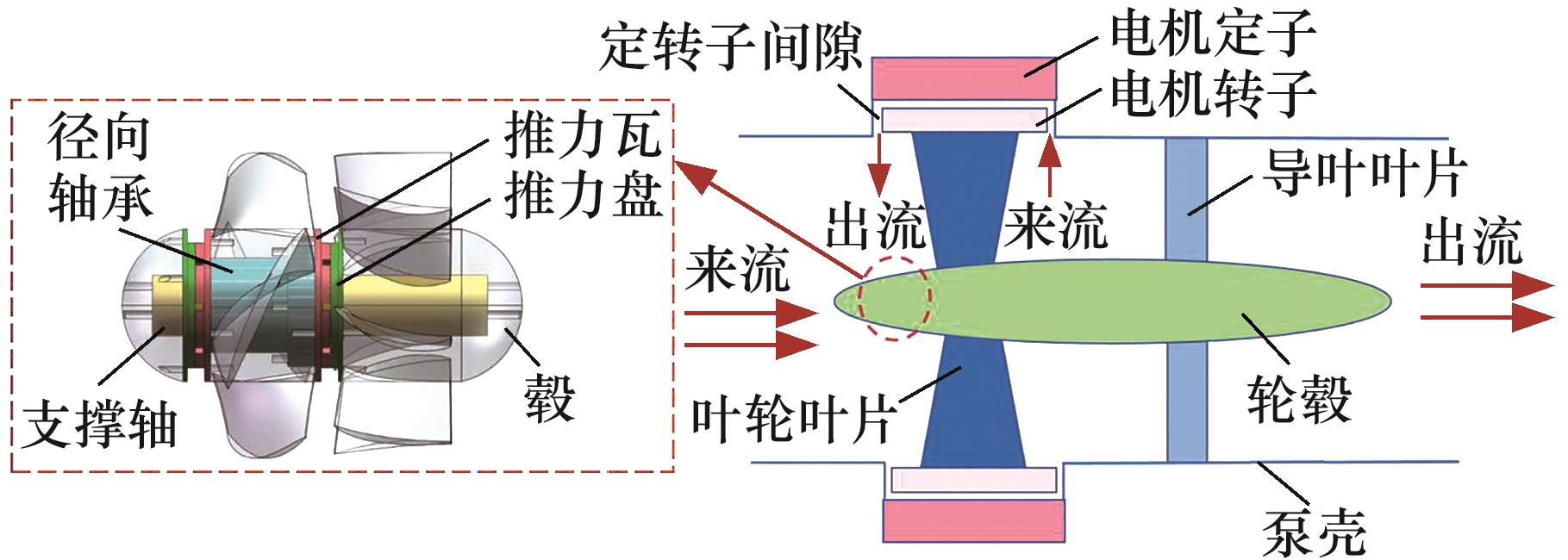

图1 RDP结构示意图

Fig.1 Schematic diagram of RDP structure

表1 RDP主要设计参数

Tab.1 Key design parameters of the RDP

参数	数值	参数	数值
叶轮叶片数z_i	4	额定流量q_e	450 m³/h
导叶叶片数z_g	7	额定转速n_e	1450 r/min
叶轮直径D	0.2 m	额定扬程H_e	3.4 m
轮毂比d	0.5	额定功率P_e	7.5 kW
定转子间隙δ	2 mm

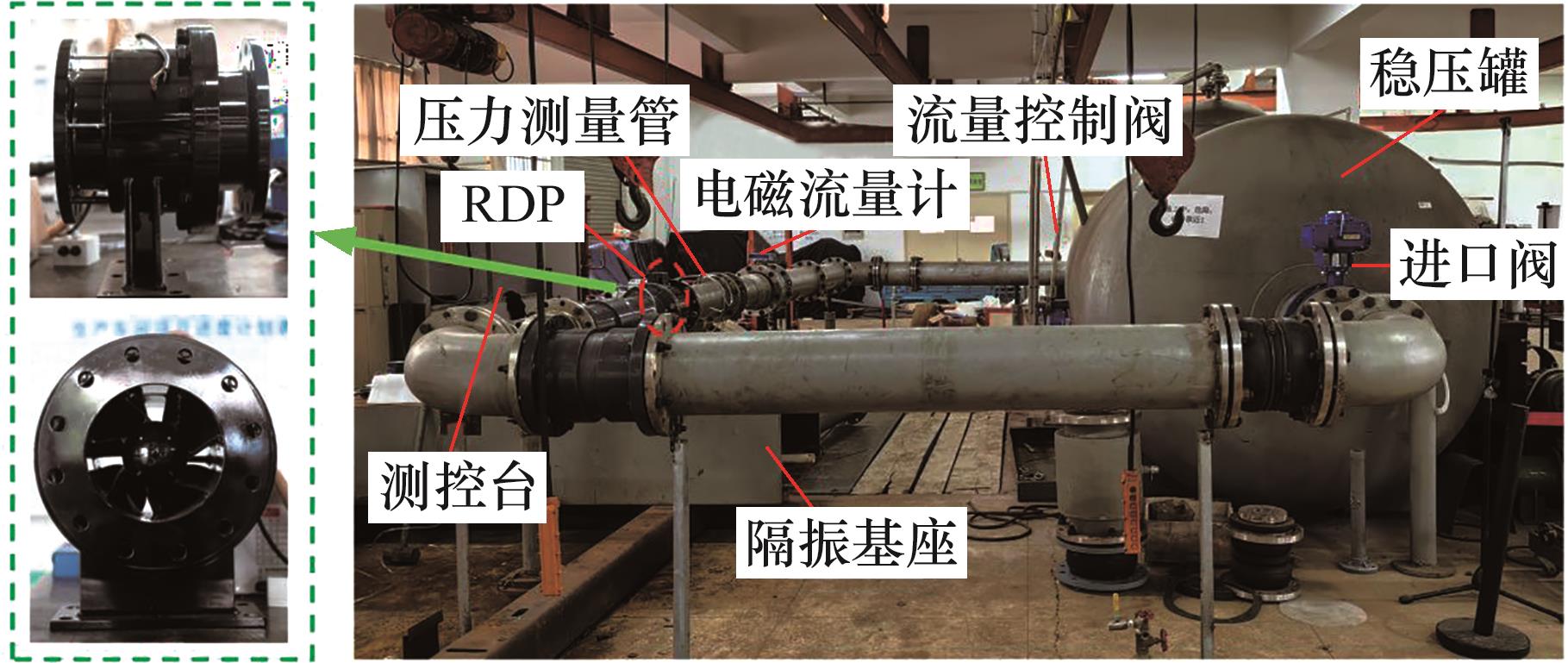

图2 试验台架图

Fig.2 Test bench diagram

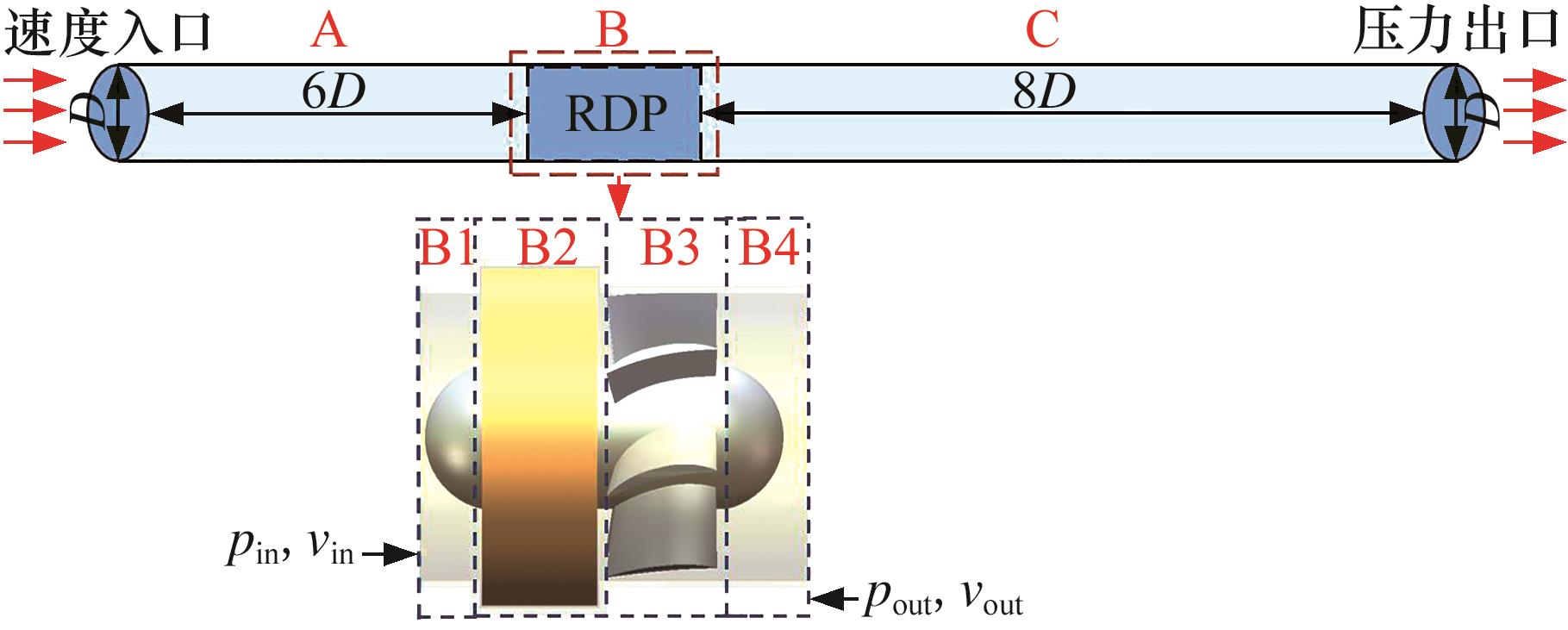

图3 计算域划分

Fig.3 Computational domain decomposition

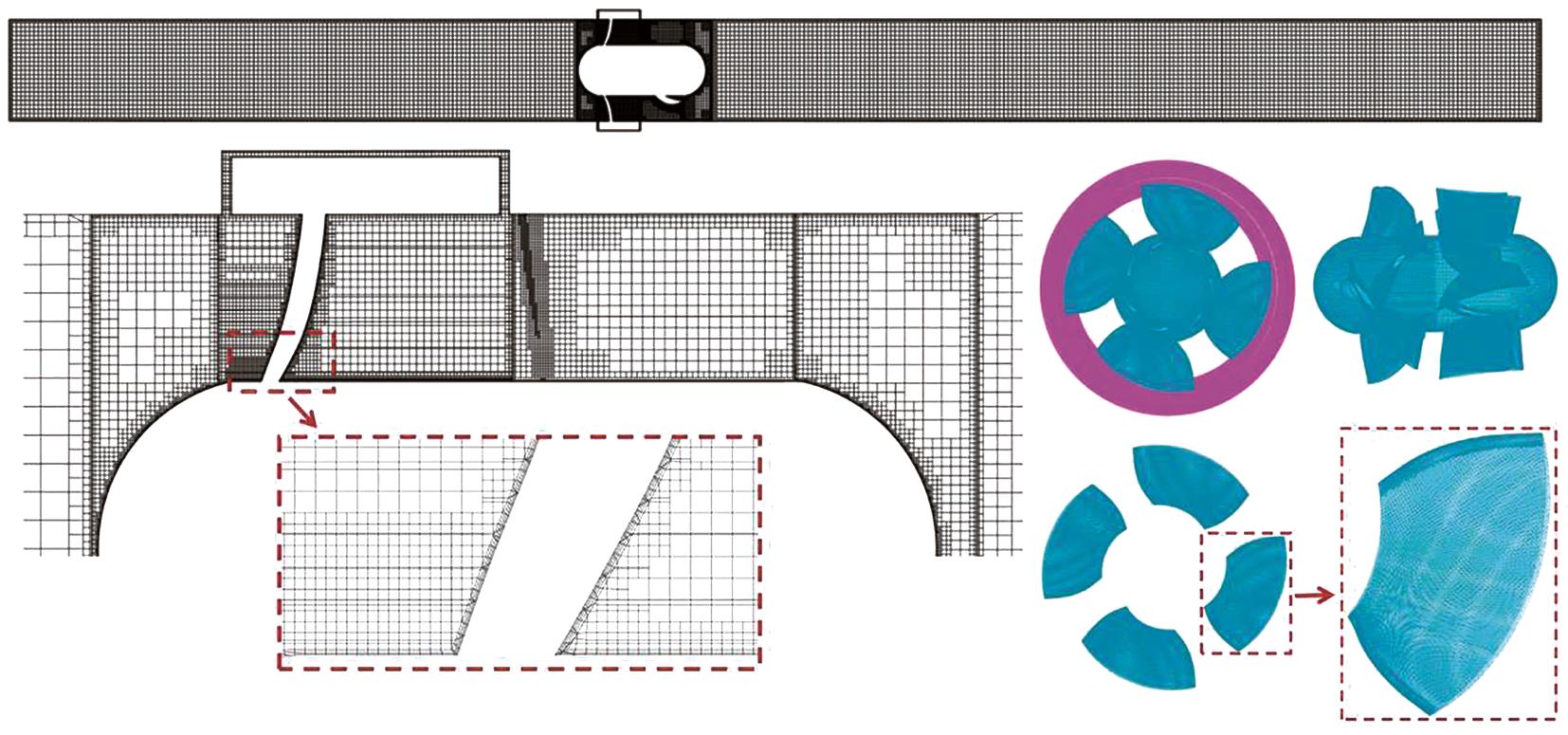

图4 网格分布

Fig.4 Grid distribution

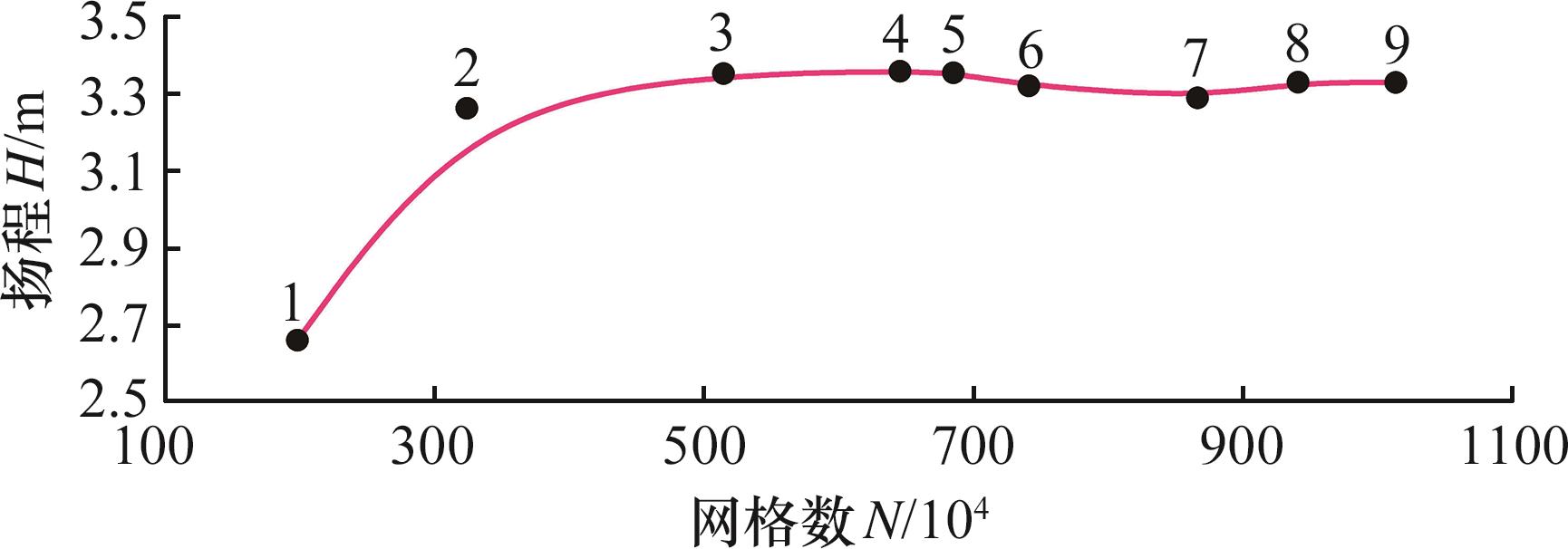

图5 网格无关性分析结果

Fig.5 Results of grid independence analysis

图6 数值模型有效性分析

Fig.6 Validity analysis of numerical models

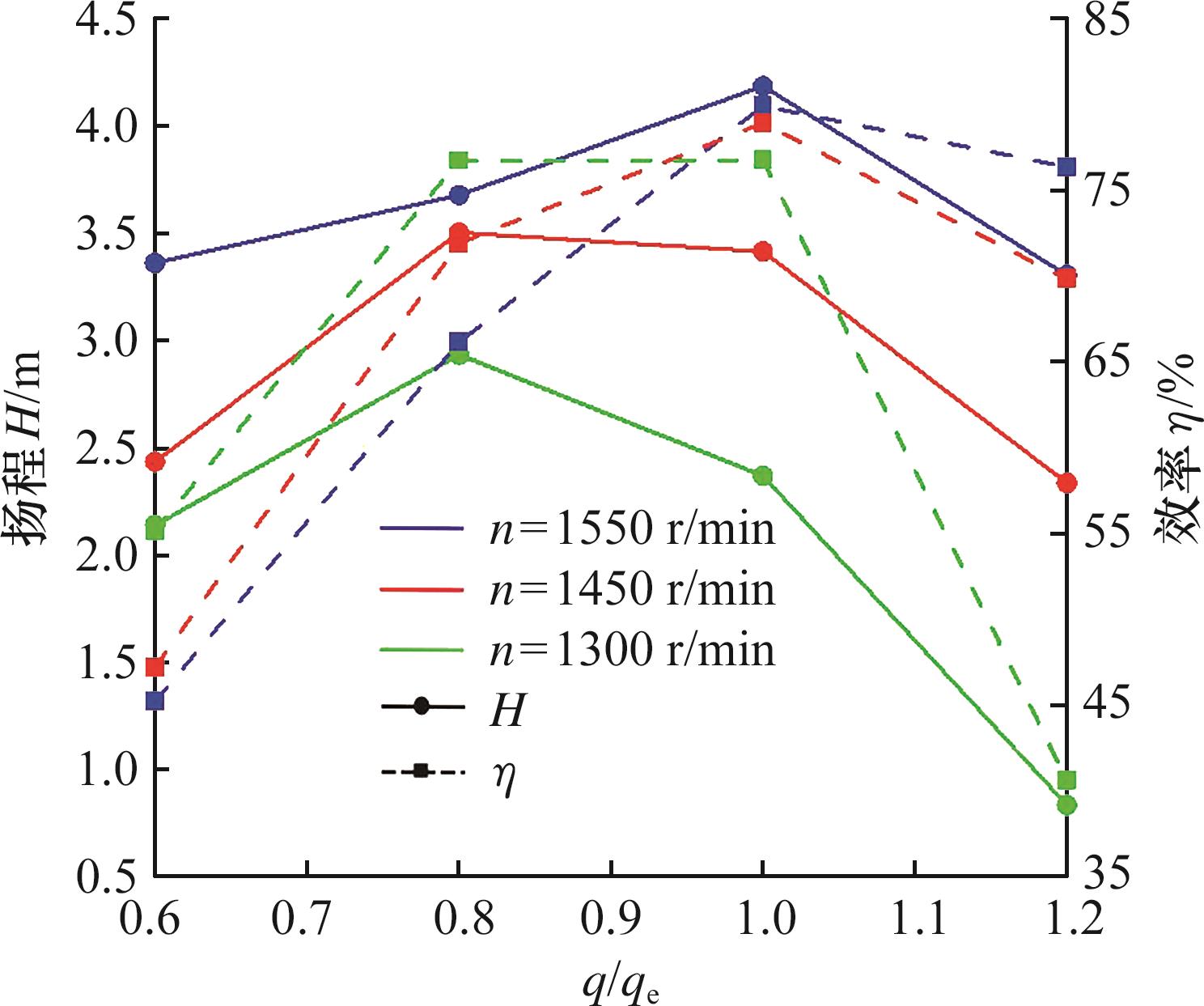

图7 RDP性能曲线

Fig.7 RDP performance curve

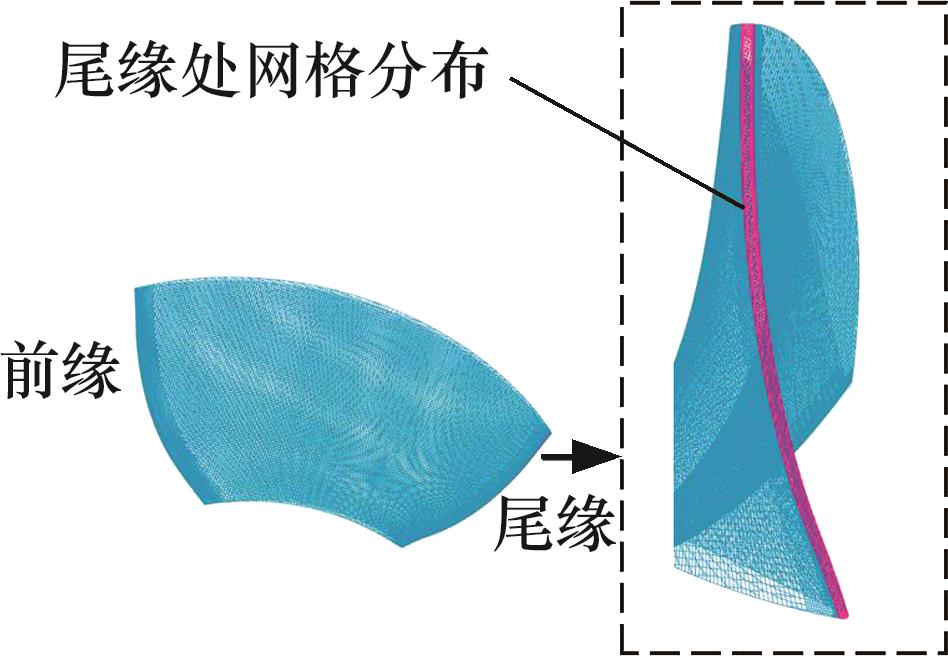

图8 叶片尾缘示意图

Fig.8 Schematic of the blade trailing edge

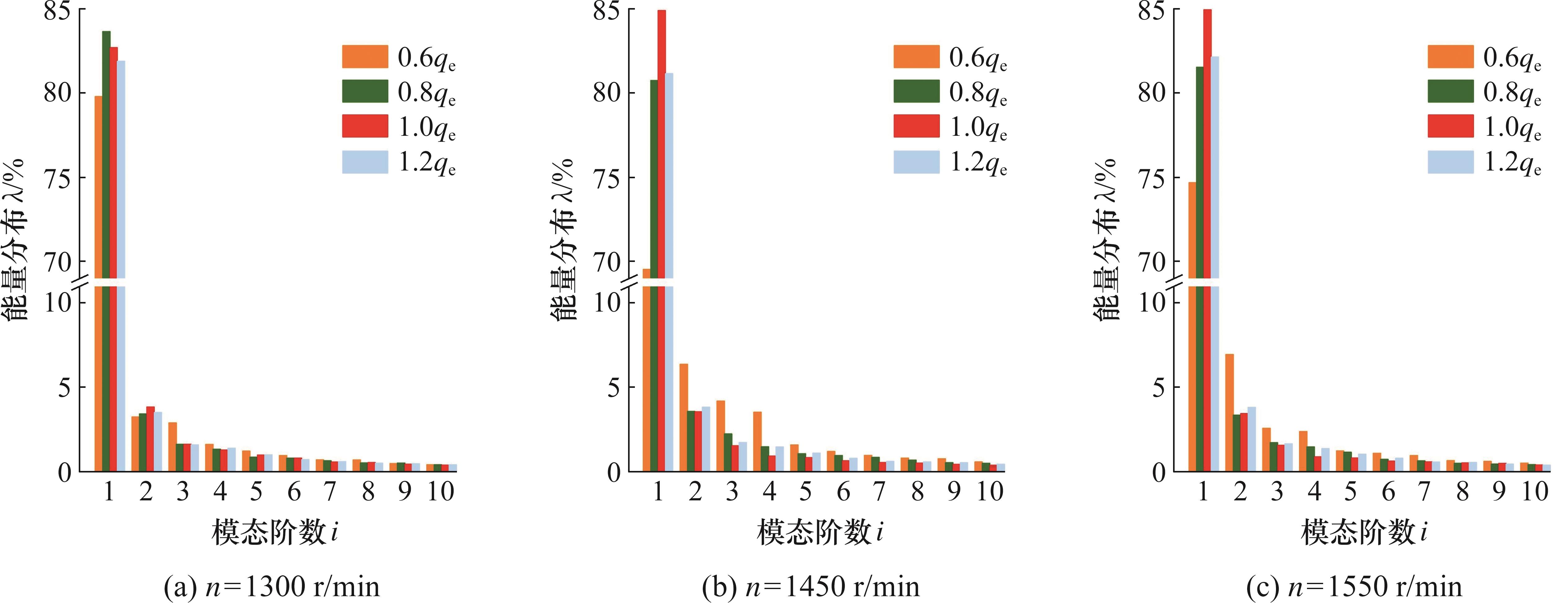

图9 前10阶模态对应的能量分布

Fig.9 Energy distribution corresponding to the first 10 modes

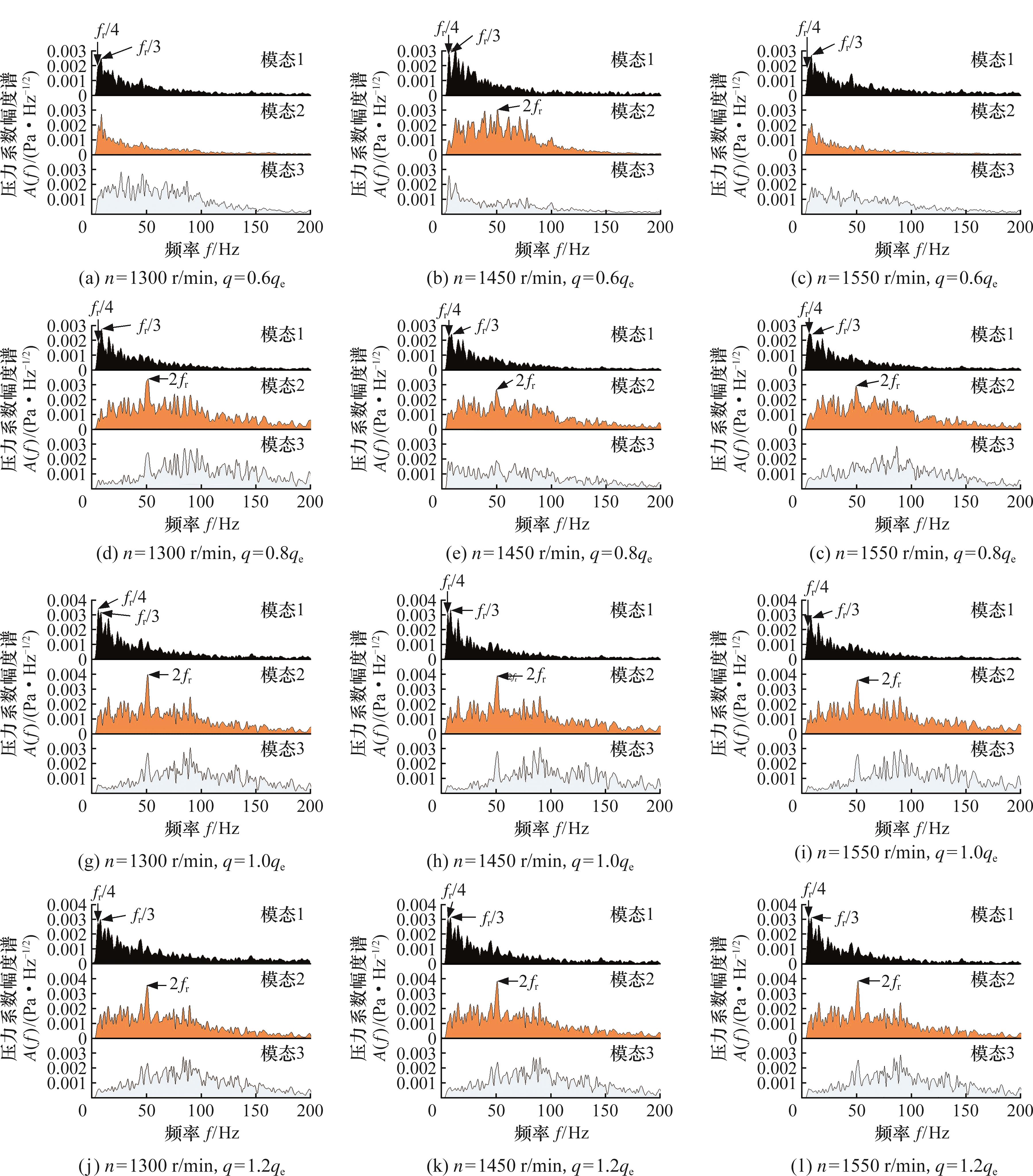

图10 前三阶空间模态的频谱分布

Fig.10 Spectral distribution of the first three spatial modes

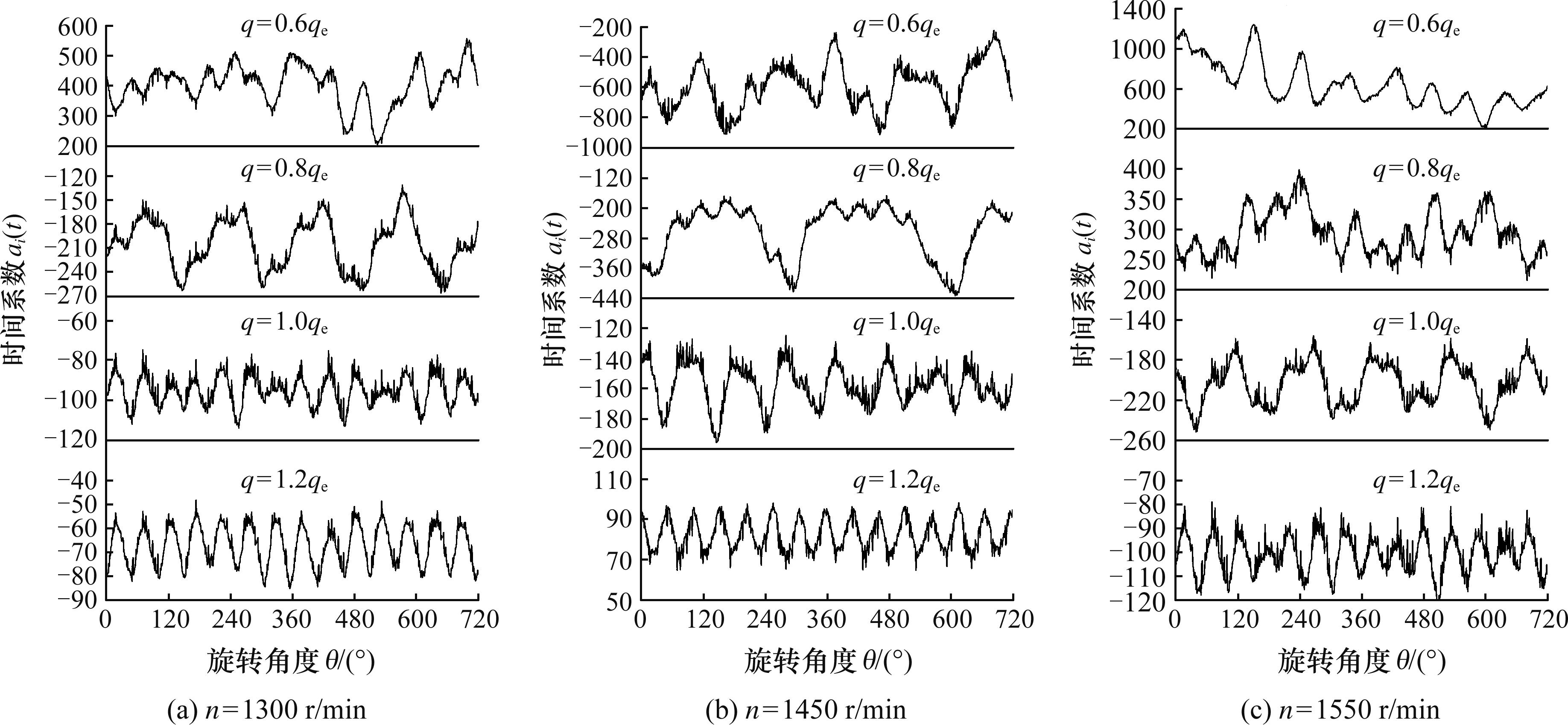

图11 模态1的时间系数变化

Fig.11 Time coefficient variation of the first mode

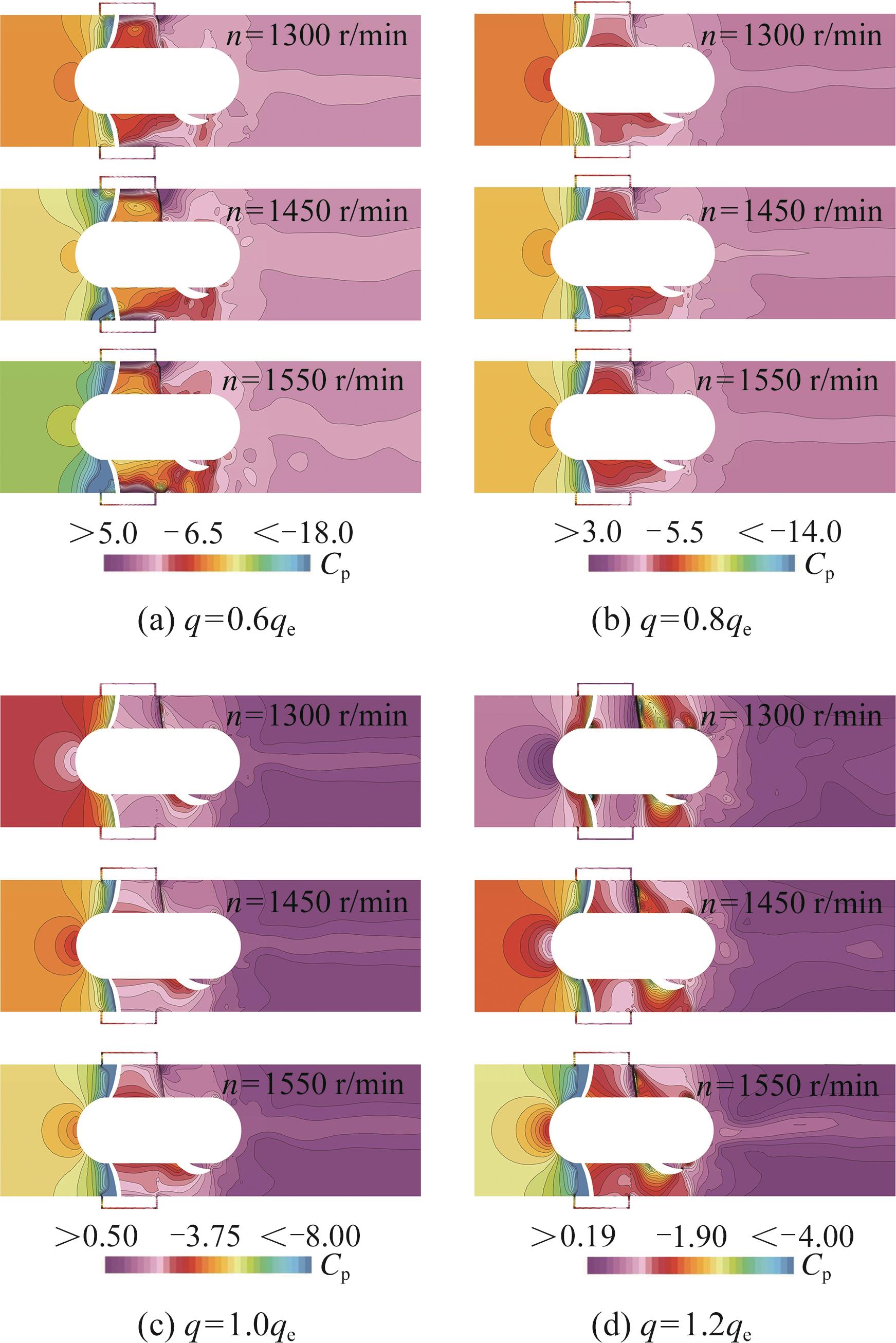

图12 RDP轴向截面压力云图flow direction

Fig.12 Pressure contour map of RDP along the

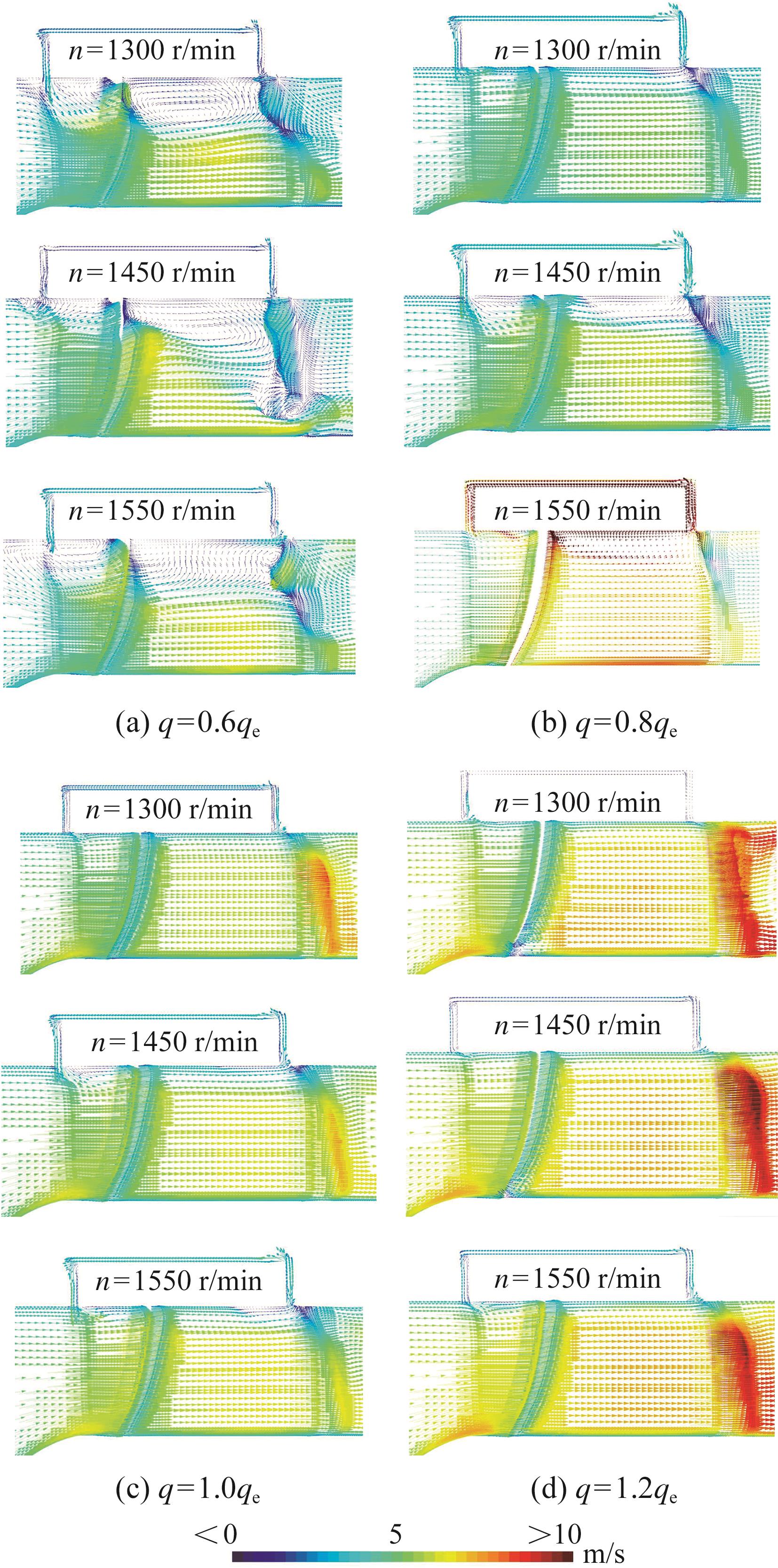

图13 RDP轴向截面速度矢量云图

Fig.13 Velocity vector field on the axial cross-section of RDP

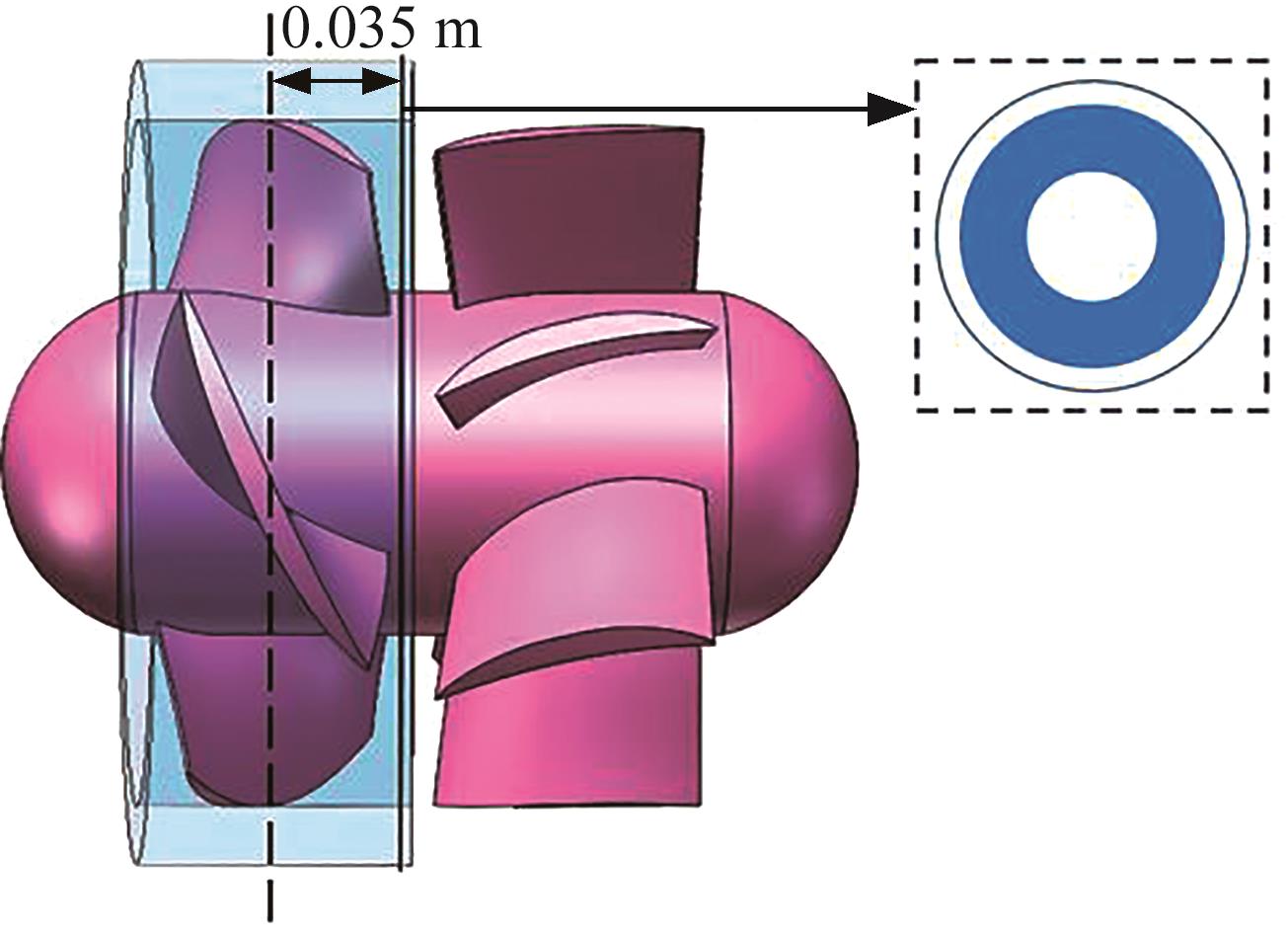

图14 轴向速度截面示意图

Fig.14 Schematic of the axial velocity cross-section

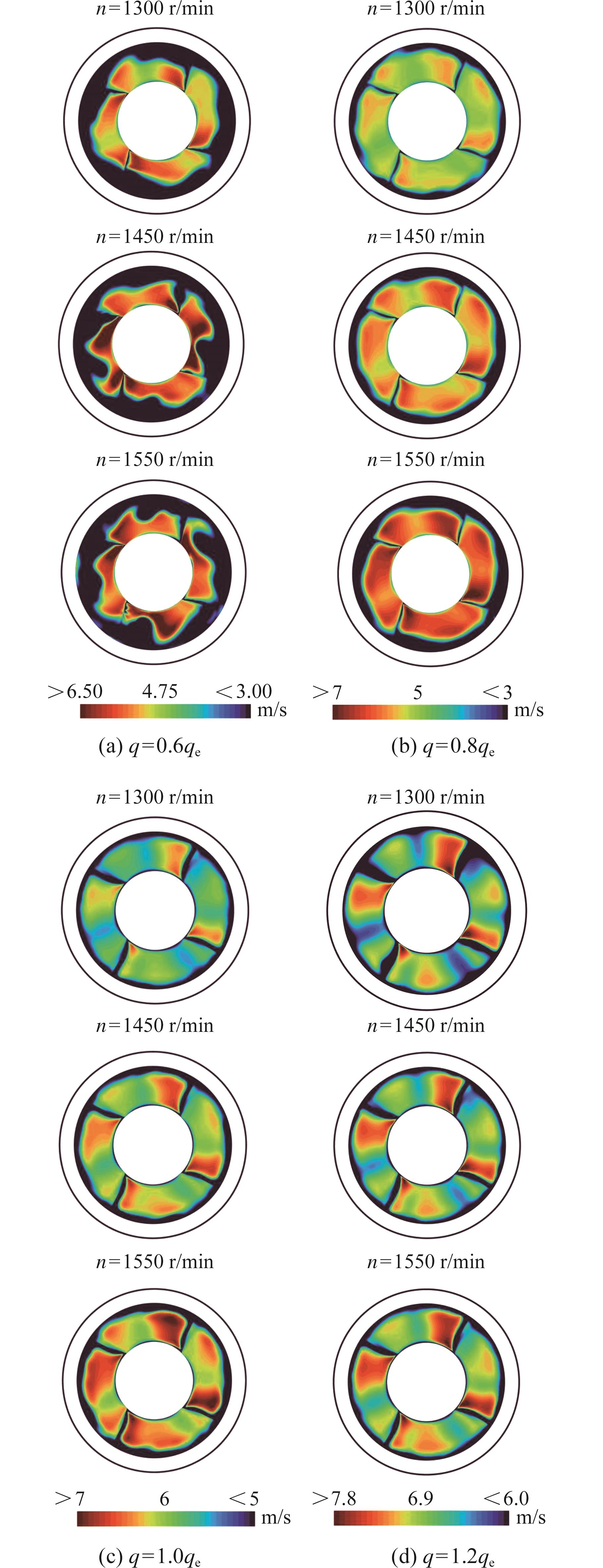

图15 RDP叶轮叶片尾缘处轴向速度云图

Fig.15 Axial velocity contour map at the trailing edge of RDP impeller blades

参考文献 18

[1]	HAN Binfu， TAN Lei， LU Yangping， et al. Multiple Parameters and Multiple Conditions Optimization Based on Two Steps Strategy for an Axial Flow Pump［J］. Ocean Engineering， 2023， 281：114732.
[2]	YU Haiting， ZHANG Zhenguo， HUA Hongxing. Numerical Investigation of Tip Clearance Effects on Propulsion Performance and Pressure Fluctuation of a Pump-jet Propulsor［J］. Ocean Engineering， 2019， 192：106500.
[3]	YAN Xinping， LIANG Xingxin， OUYANG Wu， et al. A Review of Progress and Applications of Ship Shaft-less Rim-driven Thrusters［J］. Ocean Engineering， 2017， 144：142-156.
[4]	SHEN Yang， HU Pengfei， JIN Shuanbao， et al. Design of Novel Shaftless Pump-jet Propulsor for Multi-purpose Long Range and High Speed Autonomous Underwater Vehicle［J］. IEEE Transactions on Magnetics， 2016， 52（7）：7403304.
[5]	何升阳，周枫. 无轴泵喷推进器水润滑轴承间隙流水动力设计与试验［J］. 中国机械工程， 2022， 33（4）：406-412.
	HE Shengyang， ZHOU Feng. Hydrodynamics Design and Tests of Clearance Flow in Bearings of Shaftless Pump-jet Thrusters［J］. China Mechanical Engineering， 2022， 33（4）：406-412.
[6]	李福正，黄桥高，潘光，等. 定子预旋角对泵喷推进器敞水脉动特性影响［J］. 哈尔滨工业大学学报， 2022， 54 （12）：46-54.
	LI Fuzheng， HUANG Qiaogao， PAN Guang， et al. Effect of Stator Pre-whirl Angles on Open-water Fluctuation Characteristics of Pump-jet Propulsor［J］. Journal of Harbin Institute of Technology， 2022， 54 （12）：46-54.
[7]	饶志强. 泵喷推进器水动力性能数值模拟［D］.上海：上海交通大学， 2012.
	RAO Zhiqiang. Numerical Simulation of Hydrodynamical Performance of Pump Jet Propulsor［D］. Shanghai：Shanghai Jiao Tong University， 2012.
[8]	吴泽瑾. 无轴泵喷推进器运行特性研究［D］. 镇江：江苏大学， 2021.
	WU Zejin. Research on Operation Characteristics of Hubless Pump-jet Thruster［D］. Zhenjiang：Jiangsu University， 2021.
[9]	DONG Liang， DAI Cui， Lin Haibo， et al. Noise Comparison of Centrifugal Pump Operating in Pump and Turbine Mode［J］. Journal of Central South University， 2018， 25（11）：2733-2753.
[10]	CURLE N. The Influence of Solid Boundaries upon Aerodynamic Sound［J］. Proceedings of the Royal Society A：Mathematical， Physical and Engineering Sciences， 1955， 231（1187）：505-514.
[11]	HE Aixia， SHAO Chunlei. Study on the Induced Noise of Gas-liquid Two-phase Flow in a Centrifugal Pump［J］. Applied Acoustics， 2021， 176：107892.
[12]	张金凤，贾静，胡日新，等. 立式管道泵流动噪声特性与仿生降噪研究［J］. 农业机械学报， 2018， 49（9）：138-145.
	ZHANG Jinfeng， JIA Jing， HU Rixin， et al. Flow Noise of Pipeline Pump and Bionic Sound Optimization［J］. Transactions of the Chinese Society for Agricultural Machinery， 2018， 49（9）：138-145.
[13]	LAURA B B， FERNANDA L D S， CORNELIS H V， et al. Trailing-edge Far-field Noise and Noise source Characterization in High Inflow Turbulence Conditions［J］. The Journal of the Acoustical Society of America， 2024， 155（2）：803-816.
[14]	LU Jiaxing， WU Feng， LIU Xiaobing， et al. Investigation of the Mechanism of Unsteady Flow Induced by Cavitation at the Tongue of a Centrifugal Pump Based on the Proper Orthogonal Decomposition Method［J］. Physics of Fluids， 2022， 34（10）：105113.
[15]	LI Qianqian， TANG Deli， LOU Xiao， et al. Investigation of the Unsteady Pressure Fluctuation Mechanism in a Regenerative Flow Pump Based on Proper Orthogonal Decomposition［J］. Physics of Fluids， 2024， 36（2）：025111.
[16]	SHI Lijian， ZHANG Wenpeng， JIAO Haifeng， et al. Numerical Simulation and Experimental Study on the Comparison of the Hydraulic Characteristics of an Axial-flow Pump and a Full Tubular Pump［J］. Renewable Energy， 2020， 153：1455-1464.
[17]	ZHAI Shuo， JIN Shuanbao， CHEN Junquan， et al. CFD-based Multi-objective Optimization of the Duct for a Rim-driven Thruster［J］. Ocean Engineering， 2022， 264：112467.
[18]	WILTSCHKO F， QU Wenhai， XIONG Jinbiao. Validation of RANS Models and Large Eddy Simulation for Predicting Crossflow Induced by Mixing Vanes in Rod Bundle［J］. Nuclear Engineering and Technology， 2021， 53（11）：3625-3634.
