基于模型标定与泵阀动态匹配的液压挖掘机启动压力冲击改善

doi:10.3969/j.issn.1004-132X.2026.07.029

中国机械工程 ›› 2026, Vol. 37 ›› Issue (7): 1784-1793.DOI: 10.3969/j.issn.1004-132X.2026.07.029

• 工程前沿 • 上一篇

基于模型标定与泵阀动态匹配的液压挖掘机启动压力冲击改善

郭煜杰¹^,²(), 陈俊翔¹^,², 艾超¹^,²(), 孔祥东¹^,²

^1.燕山大学起重机械关键技术全国重点实验室, 秦皇岛, 066004
^2.燕山大学河北省重型机械流体动力传输与控制实验室, 秦皇岛, 066004

收稿日期:2025-07-21 出版日期:2026-07-25 发布日期:2026-08-18
通讯作者: 艾超
作者简介:郭煜杰，男，1999年生，博士研究生。研究方向为液压元件、控制系统优化设计。发表论文5篇。E-mail：guoyujie@stumail.ysu.edu.cn
艾超^*（通信作者），男，1982年生，教授、博士研究生导师。研究方向为液压元件优化设计、流体传动与控制。E-mail：aichao@ysu.edu.cn。
第一联系人：张济民^*（通信作者），男，1969年生，教授，博士研究生导师。研究方向为车辆系统动力学。发表论文45篇。E-mail：zjm2011@tongji.edu.cn。
基金资助:
国家自然科学基金(52475073);河北省自然科学基金(E2025203189);广西科技基地和人才专项(桂科AD25069008)

Improvement of Starting Pressure Impact on Hydraulic Excavator Based on Model Calibration and Dynamic Matching of Pump Valve

GUO Yujie¹^,²(), CHEN Junxiang¹^,², AI Chao¹^,²(), KONG Xiangdong¹^,²

^1.State Key Laboratory of Crane Technology，Yanshan University，Qinhuangdao，Hebei，066004
^2.Hebei Provincial Key Laboratory of Heavy Machinery Fluid Power Transmission and Control，Yanshan University，Qinhuangdao，Hebei，066004

Received:2025-07-21 Online:2026-07-25 Published:2026-08-18
Contact: AI Chao

摘要/Abstract

摘要：

针对液压挖掘机启动阶段泵阀匹配滞后导致的压力冲击大与速度振荡问题，提出了基于动力学参数标定与泵阀动态匹配的旁路节流-进油节流混合调速方法。构建含连续可微摩擦项的拉格朗日动力学模型，采用激励轨迹优化与最小二乘法辨识惯性参数和摩擦模型参数，并设计基于神经网络的压力反馈控制器，实现主泵排量与卸荷阀开度的动态匹配。试验表明，该方法在保持速度响应的同时使启动压力冲击减小19.12%~35.43%，提高了启动平稳性与操控性。

关键词: 液压挖掘机, 动力学模型, 泵阀匹配, 压力冲击

Abstract:

This paper addresses the problem of excessive pressure surge and speed oscillation during the start-up phase of a hydraulic excavator， caused by lag in pump-valve matching. A hybrid speed regulation method is proposed based on dynamic parameter calibration and pump-valve dynamic matching. A Lagrangian dynamic model with a continuously differentiable friction term is constructed. The inertia parameters and friction model coefficients are identified via excitation trajectory optimization and the leasts-quares method. A neural-network-based pressure feedback controller is designed to achieve dynamic matching between the main pump displacement and the unloading valve opening. Experimental results show that the proposed method reduces the start-up pressure surge by 19.12% to 35.43% without compromising speed response， and significantly enhances start-up stability and maneuverability.

Key words: hydraulic excavator, dynamic modeling, pump-valve matching, pressure surge

中图分类号:

TP601

郭煜杰, 陈俊翔, 艾超, 孔祥东. 基于模型标定与泵阀动态匹配的液压挖掘机启动压力冲击改善[J]. 中国机械工程, 2026, 37(7): 1784-1793.

GUO Yujie, CHEN Junxiang, AI Chao, KONG Xiangdong. Improvement of Starting Pressure Impact on Hydraulic Excavator Based on Model Calibration and Dynamic Matching of Pump Valve[J]. China Mechanical Engineering, 2026, 37(7): 1784-1793.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.07.029

https://www.cmemo.org.cn/CN/Y2026/V37/I7/1784

图/表 13

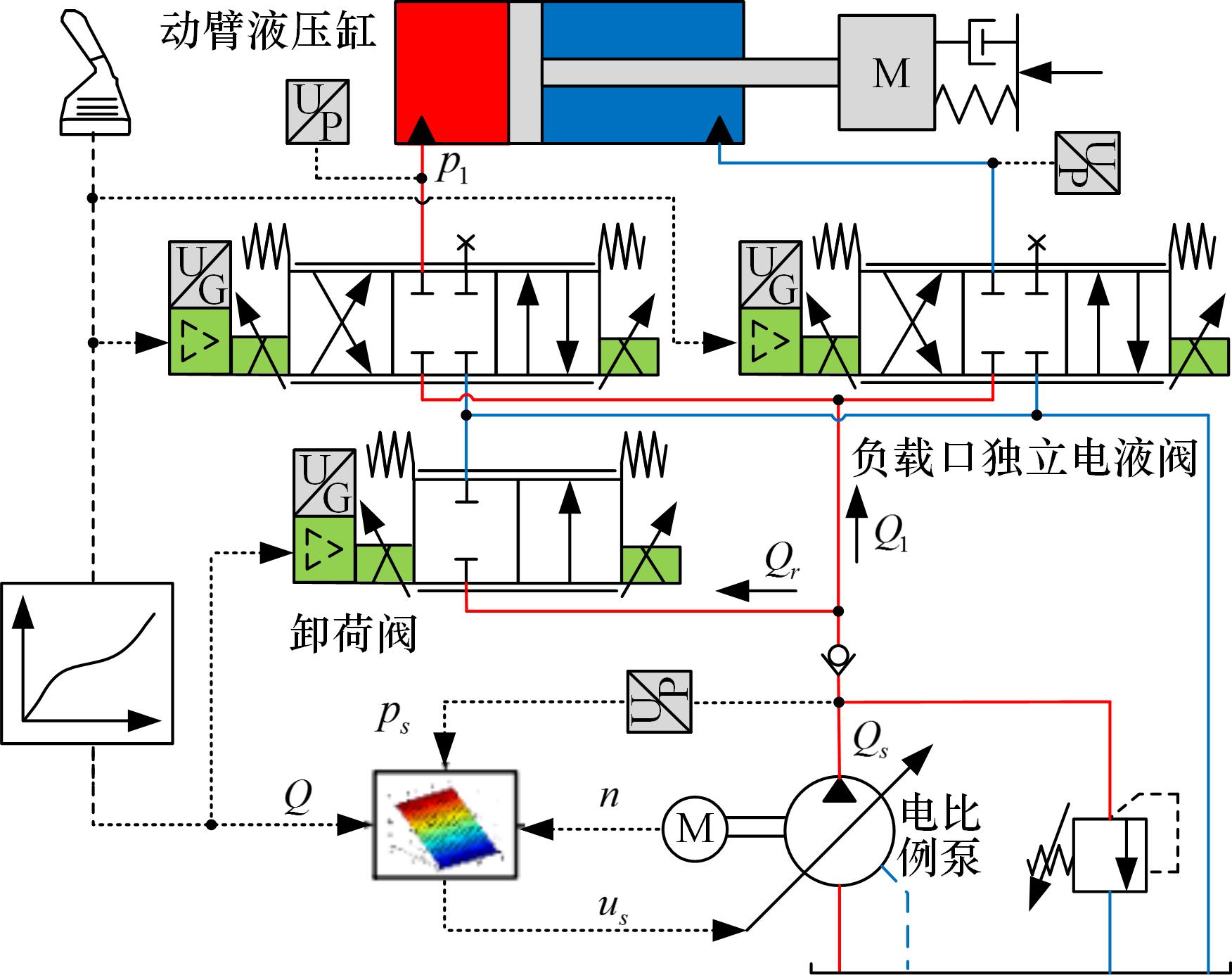

图1 带旁路补偿阀的电液流量匹配系统

Fig.1 Electro-hydraulic flow matching system with bypass compensation valve

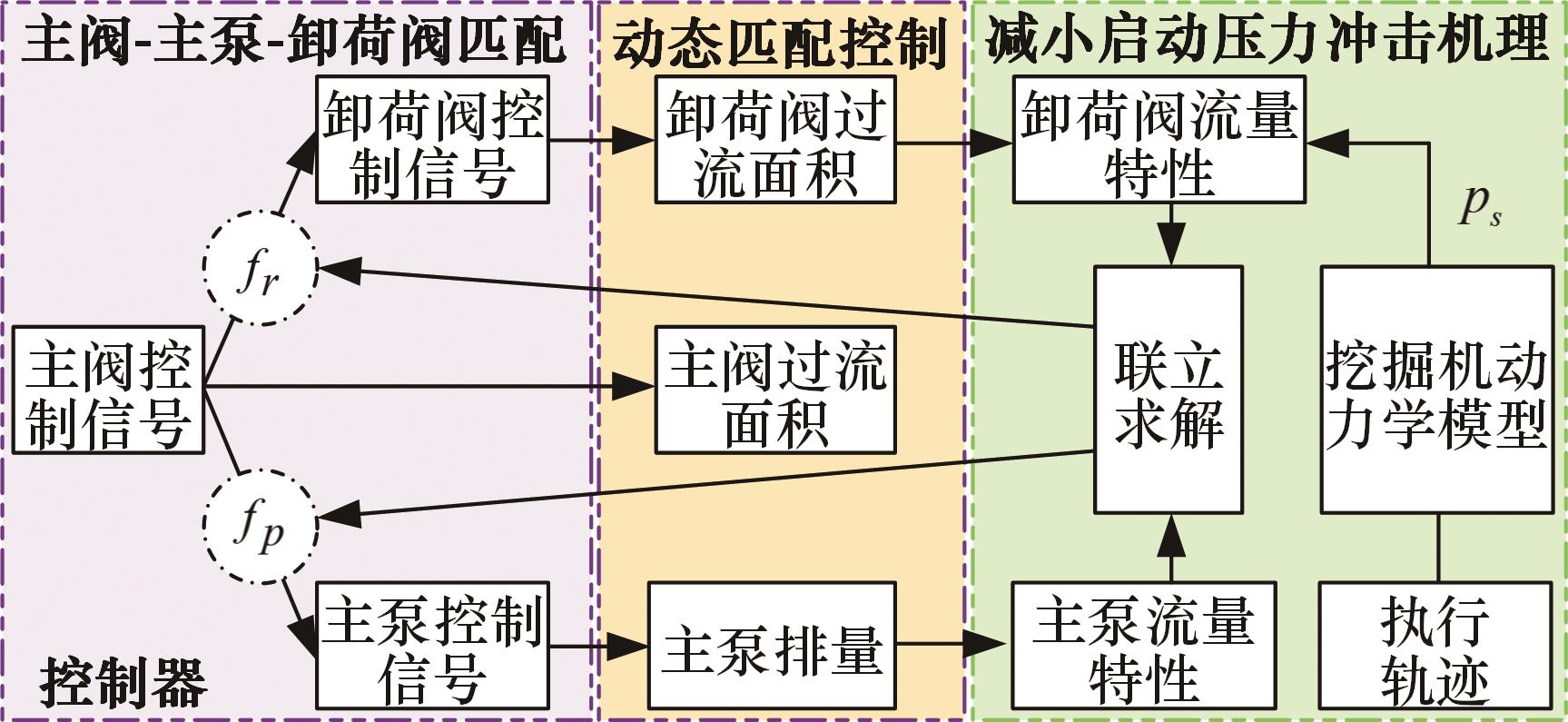

图2 电液流量匹配控制框图

Fig.2 Electro-hydraulic flow matching control block diagram

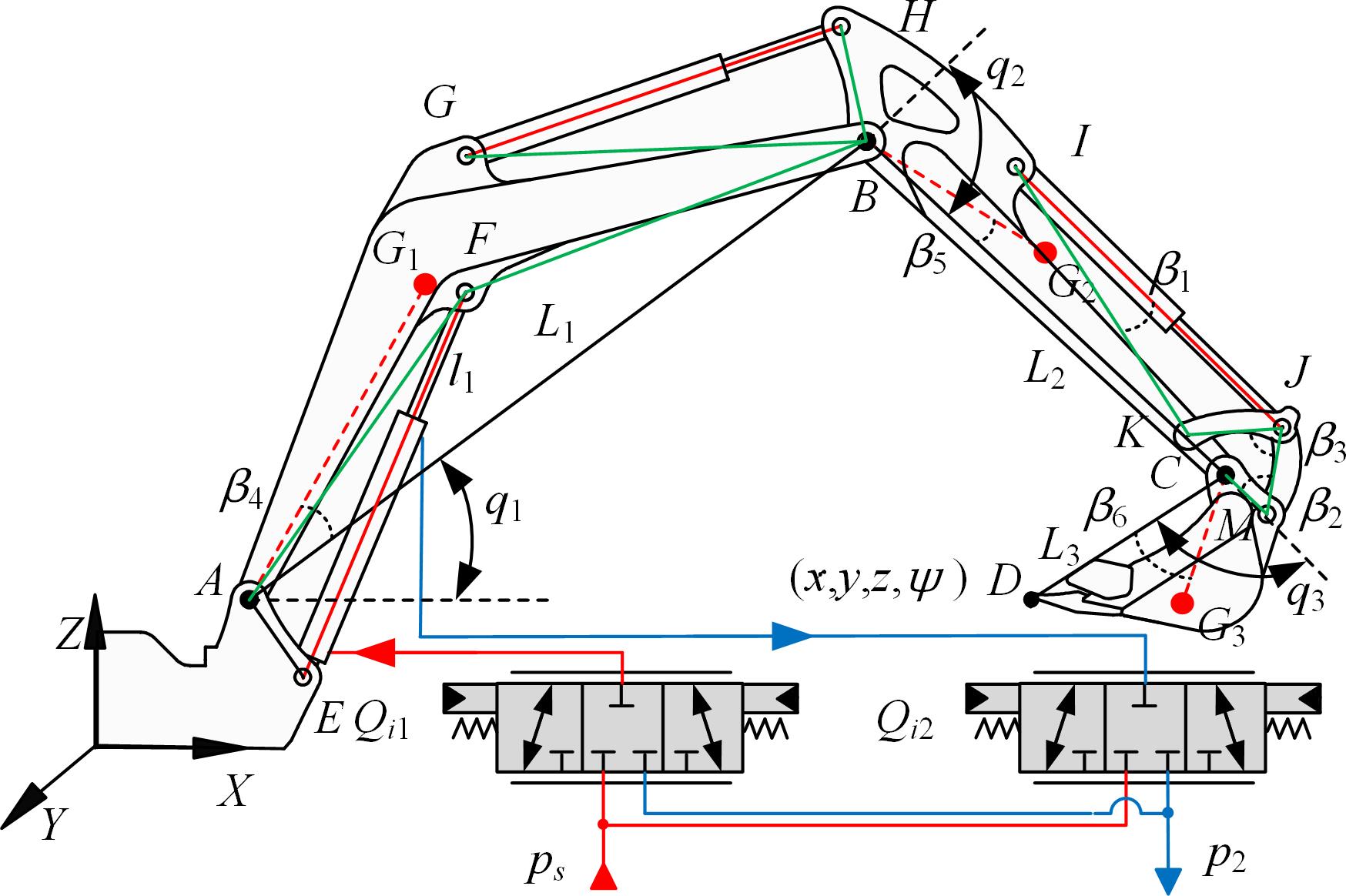

图3 液压挖掘机运动学模型

Fig.3 Kinematic model of hydraulic excavator

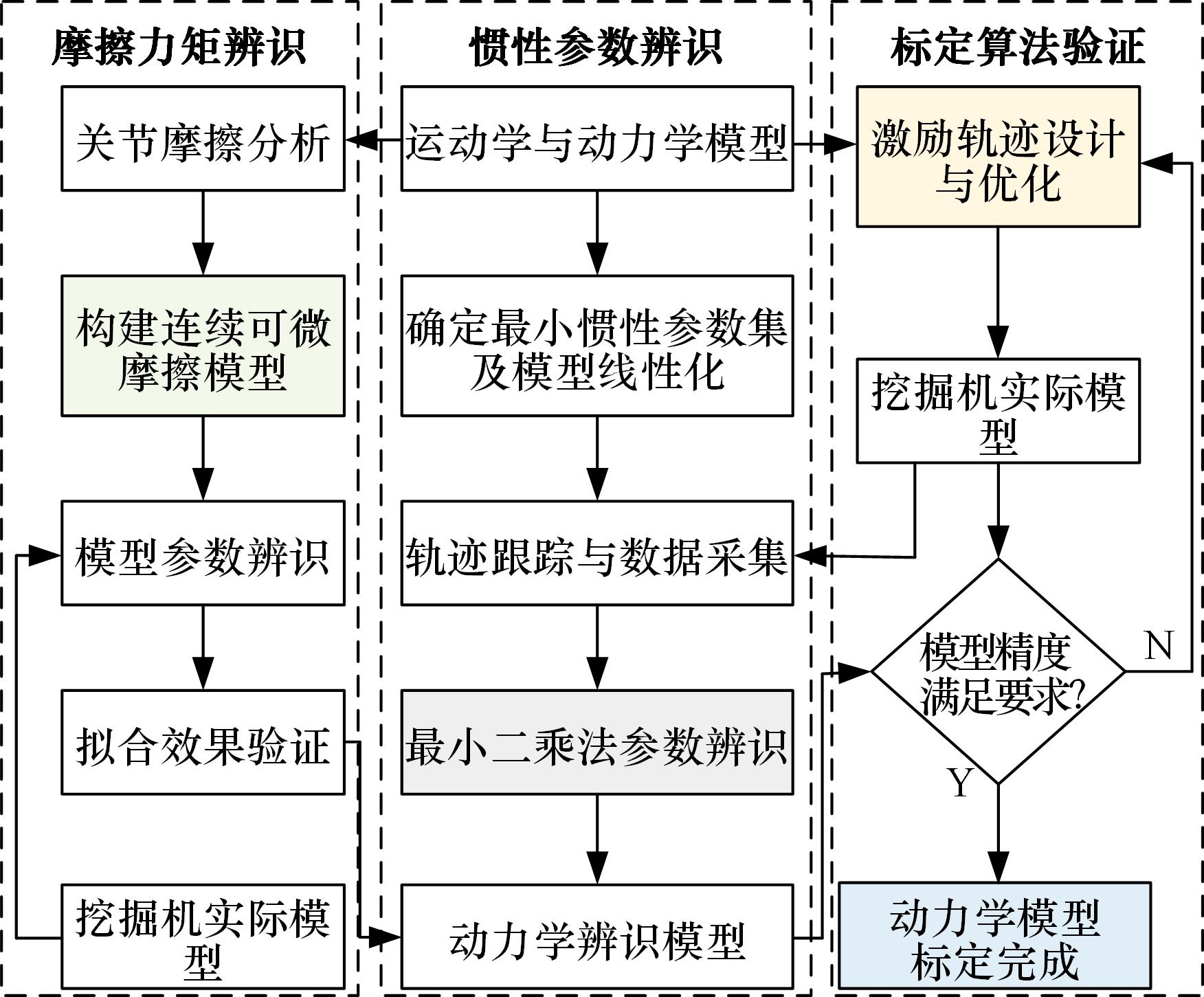

图4 液压挖掘机动力学参数辨识

Fig.4 Identification of dynamic parameters of hydraulic excavator

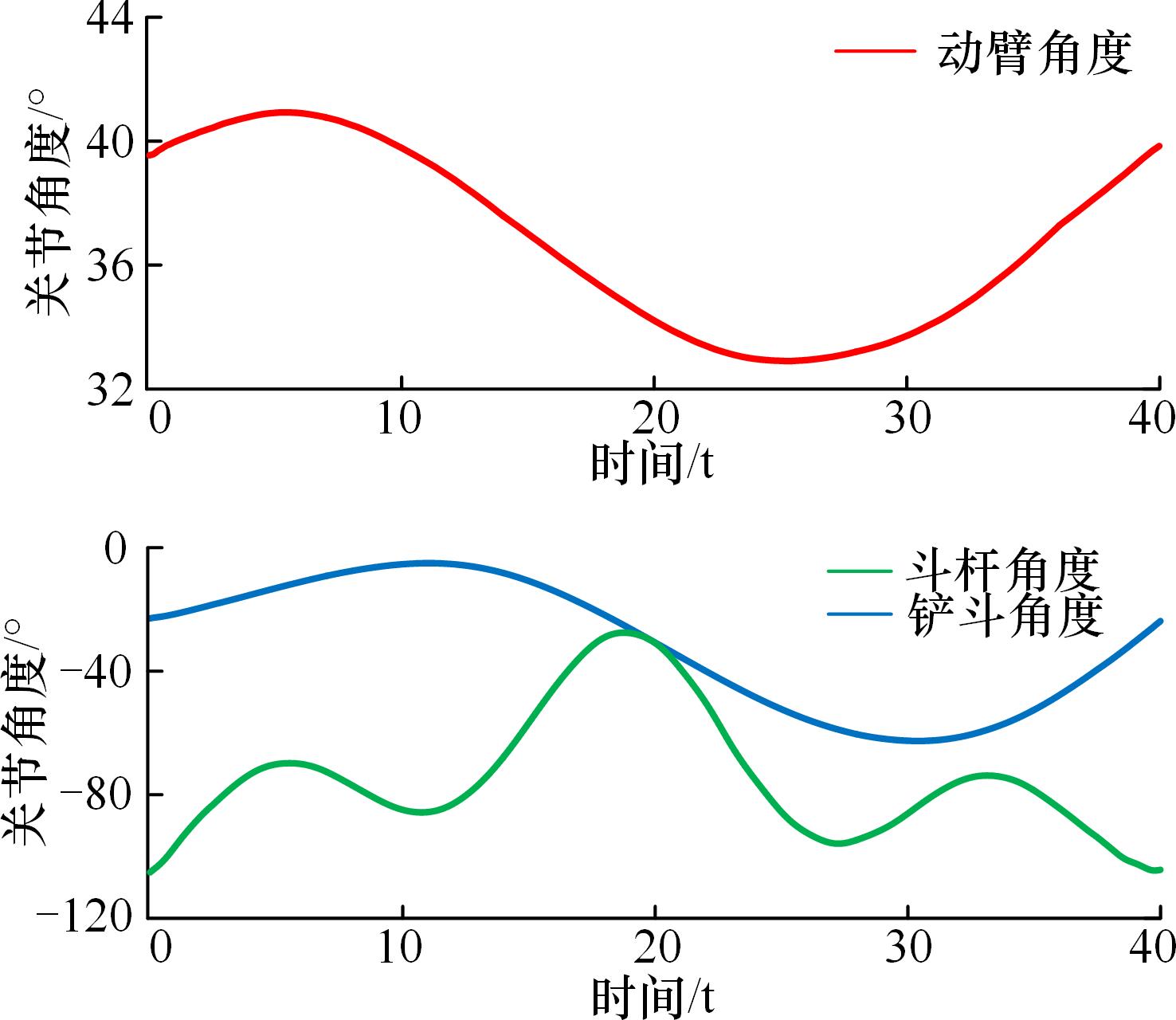

图5 激励轨迹曲线

Fig.5 Excitation trajectory curve

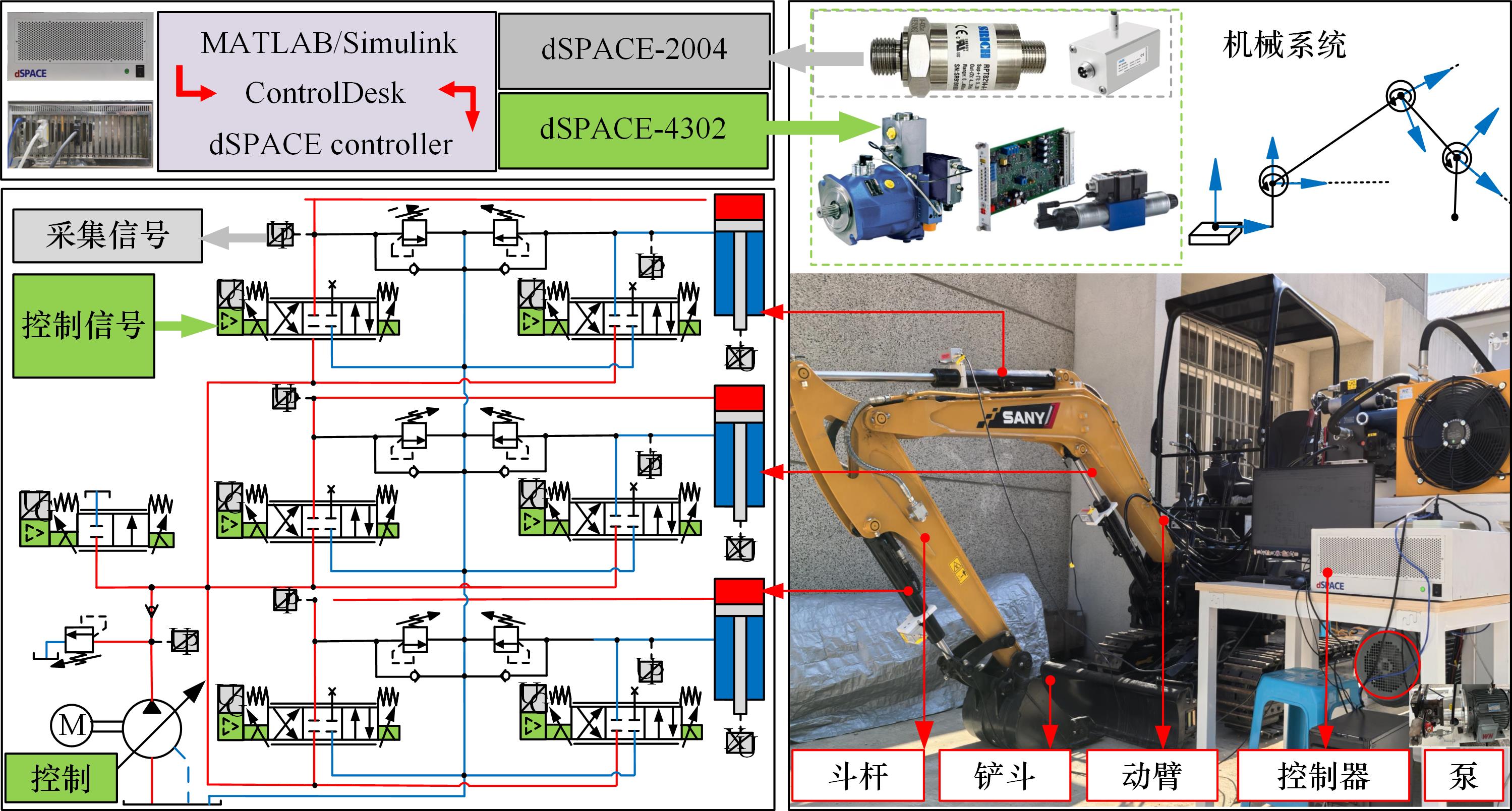

图6 基于阀口独立液压系统的液压挖掘机试验平台

Fig.6 Hydraulic excavator test platform based on load port independent hydraulic system

表1 各关节摩擦参数辨识值

Tab.1 Identification results of friction model parameters for each joint

关节	α₁	α₂	α₃	γ₁	γ₂	γ₃
动臂	160.5	196.6	36.18	20.39	6.02	11.32
斗杆	129.6	145	36.55	6.74	2.76	46.82
铲斗	100.2	167.5	11.98	26.03	3.93	7.76

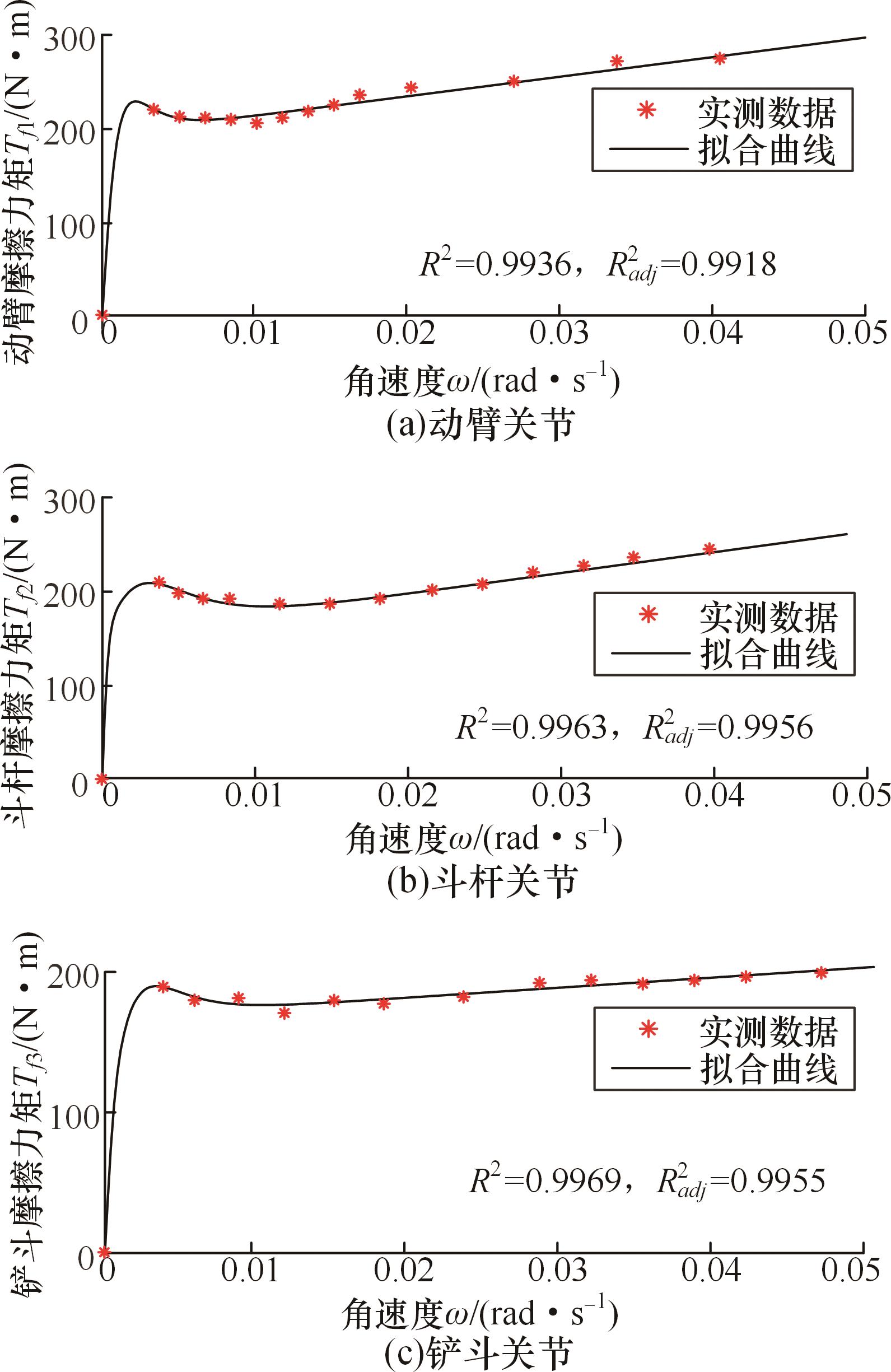

图7 各关节摩擦模型的参数辨识拟合结果

Fig.7 Identification results of friction torque models for each joint

表2 刚体动力学参数辨识值

Tab.2 Identification results of rigid-body dynamic parameters

最小惯性参数	辨识结果
$m 1 L A G 1 c o s (β 4) + m 2 L 1 + m 3 L 1 / (k g · m)$	329.1
$m 1 L A G 1 s i n (β 4) / (k g · m)$	31.03
$I 1 + m 1 L A G 1 2 + m 2 L 12 + m 3 L 12 / (k g · m 2)$	564.4
$m 2 L B G 2 c o s (β 5) + m 3 L 2 / (k g · m)$	109.3
$m 2 L B G 2 s i n (β 5) / (k g · m)$	2.965
$I 2 + m 2 L B G 2 2 + m 3 L 22 / (k g · m 2)$	111.5
$m 3 L C G 3 s i n (β 6) / (k g · m)$	12.07
$m 3 L C G 3 c o s (β 6) / (k g · m)$	19.32
$I 3 + m 3 L C G 3 2 / (k g · m 2)$	9.695

表2 刚体动力学参数辨识值

Tab.2 Identification results of rigid-body dynamic parameters

最小惯性参数	辨识结果
$m 1 L A G 1 c o s (β 4) + m 2 L 1 + m 3 L 1 / (k g · m)$	329.1
$m 1 L A G 1 s i n (β 4) / (k g · m)$	31.03
$I 1 + m 1 L A G 1 2 + m 2 L 12 + m 3 L 12 / (k g · m 2)$	564.4
$m 2 L B G 2 c o s (β 5) + m 3 L 2 / (k g · m)$	109.3
$m 2 L B G 2 s i n (β 5) / (k g · m)$	2.965
$I 2 + m 2 L B G 2 2 + m 3 L 22 / (k g · m 2)$	111.5
$m 3 L C G 3 s i n (β 6) / (k g · m)$	12.07
$m 3 L C G 3 c o s (β 6) / (k g · m)$	19.32
$I 3 + m 3 L C G 3 2 / (k g · m 2)$	9.695

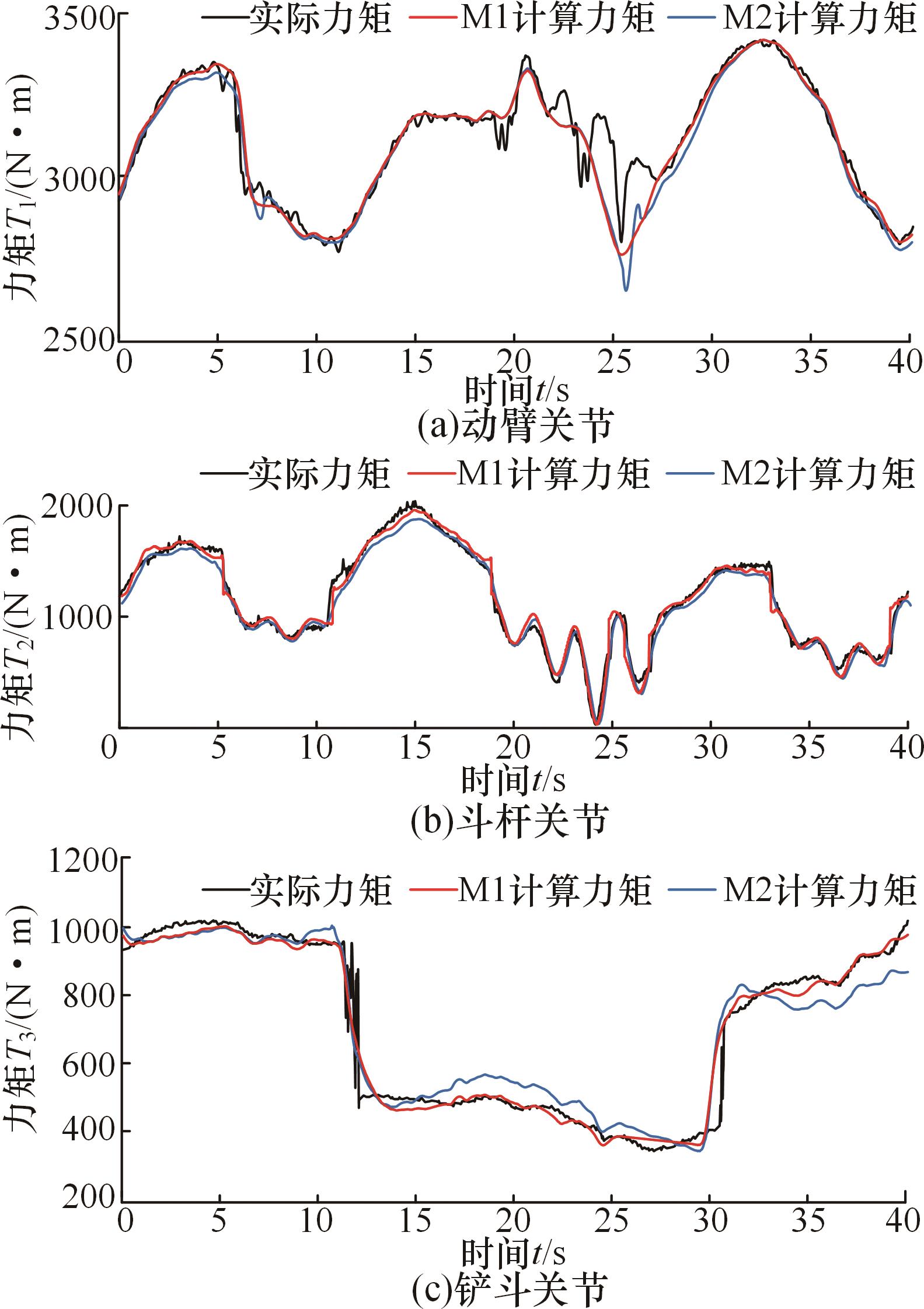

图8 液压挖掘机各关节的力矩曲线

Fig.8 Torque curves for joints of hydraulic excavator

表3 预测性能评价指标

Tab.3 Prediction performance evaluation metrics

评价指标		MAE	RMSE	R²/%
动臂	M1	23.21	44.03	93.75
动臂	M2	33.16	56.49	89.71
斗杆	M1	52.08	73.35	97.14
斗杆	M2	57.9	81.13	95.50
铲斗	M1	21.91	38.54	97.49
铲斗	M2	45.08	59.01	94.11

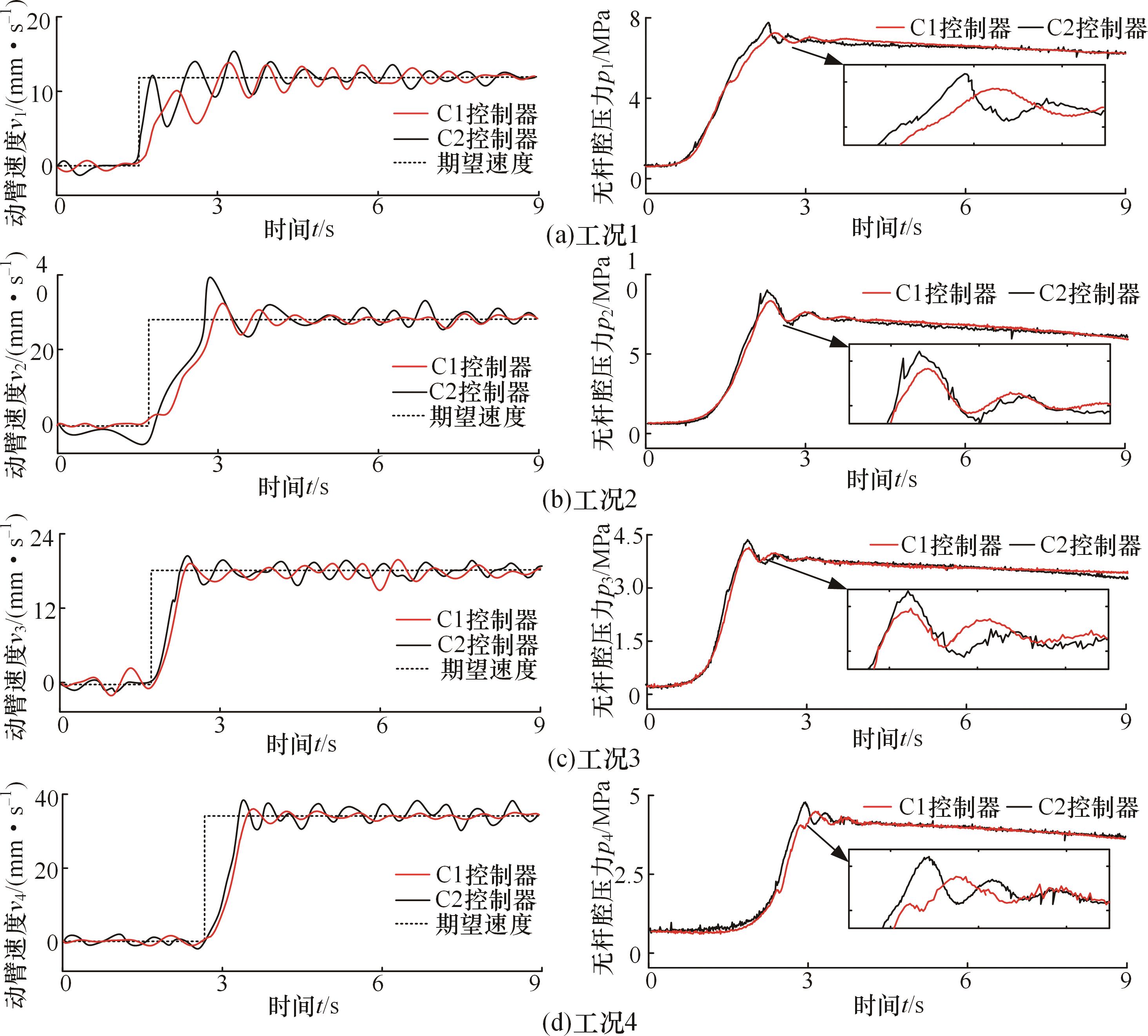

图9 动臂4种工况下的液压缸特性曲线
