基于轻量化高分辨率网络的双目视觉定位与测量

doi:10.3969/j.issn.1004-132X.2026.01.021

摘要/Abstract

摘要：

针对基于特征点检测的双目视觉测量效率低、神经网络计算复杂度高等问题，提出了基于轻量化高分辨率网络（HRNet）的双目视觉定位与测量方法。轻量化HRNet以HRNet为基准，先替换卷积模块、缩减参数量，再引入Transformer提取全局图像特征，最后使用多级上采样融合策略捕获多尺度特征信息。与原HRNet模型相比，轻量化HRNet模型参数减少95.40%，计算量、归一化平均误差分别减小94.27%和6.25%；三维测量上，轻量化HRNet与双目视觉结合方法的相对误差达到0.256%，能在低算力硬件上实现高精度检测。

关键词: 双目视觉, 高分辨率网络, 轻量化, 关键点检测, 尺寸测量

Abstract:

Aiming at the problems of low efficiency in binocular vision measurements based on feature point detection and high computational complexity of neural networks， a binocular vision localization and measurement method was proposed based on a lightweight HRNet. The lightweight HRNet was built upon the original HRNet by replacing the convolutional modules to reduce the number of parameters， introducing Transformer to extract global image features， and employing a multi-level upsampling fusion strategy to capture the multi-scale feature information. Compared with the original HRNet model， the lightweight HRNet reduces model parameters by 95.40%， while computational loads and normalized mean errors are decreased by 94.27% and 6.25% respectively. In terms of 3D measurement， the relative errors of the method combining lightweight HRNet with binocular vision reache 0.256%， enabling high-precision detection on hardware with low computational power.

Key words: binocular vision, high resolution net （HRNet）, lightweight, landmark detection, measurement

中图分类号:

TP391.41

任加琪, 许四祥, 董宾卉, 汤澳, 宋昱宸. 基于轻量化高分辨率网络的双目视觉定位与测量[J]. 中国机械工程, 2026, 37(1): 201-208.

REN Jiaqi, XU Sixiang, DONG Binhui, TANG Ao, SONG Yuchen. Binocular Vision Localization and Measurement Based on Lightweight HRNet[J]. China Mechanical Engineering, 2026, 37(1): 201-208.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.01.021

https://www.cmemo.org.cn/CN/Y2026/V37/I1/201

图/表 15

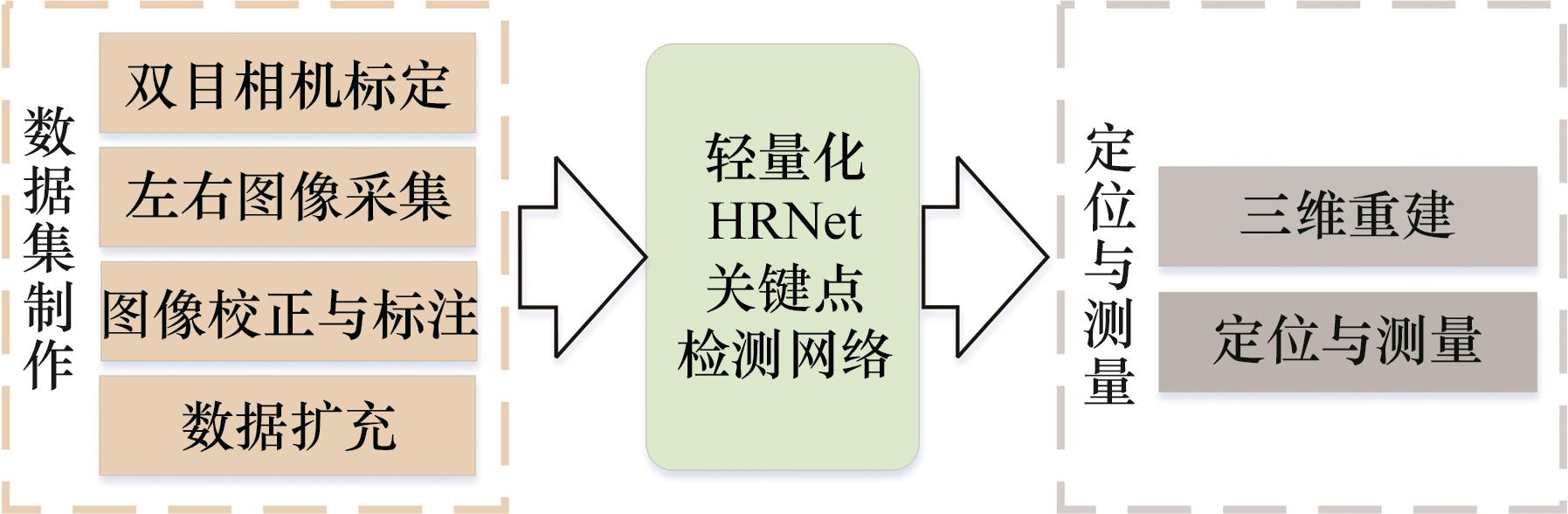

图1 定位与测量总体框架

Fig.1 General framework for positioning and measurement

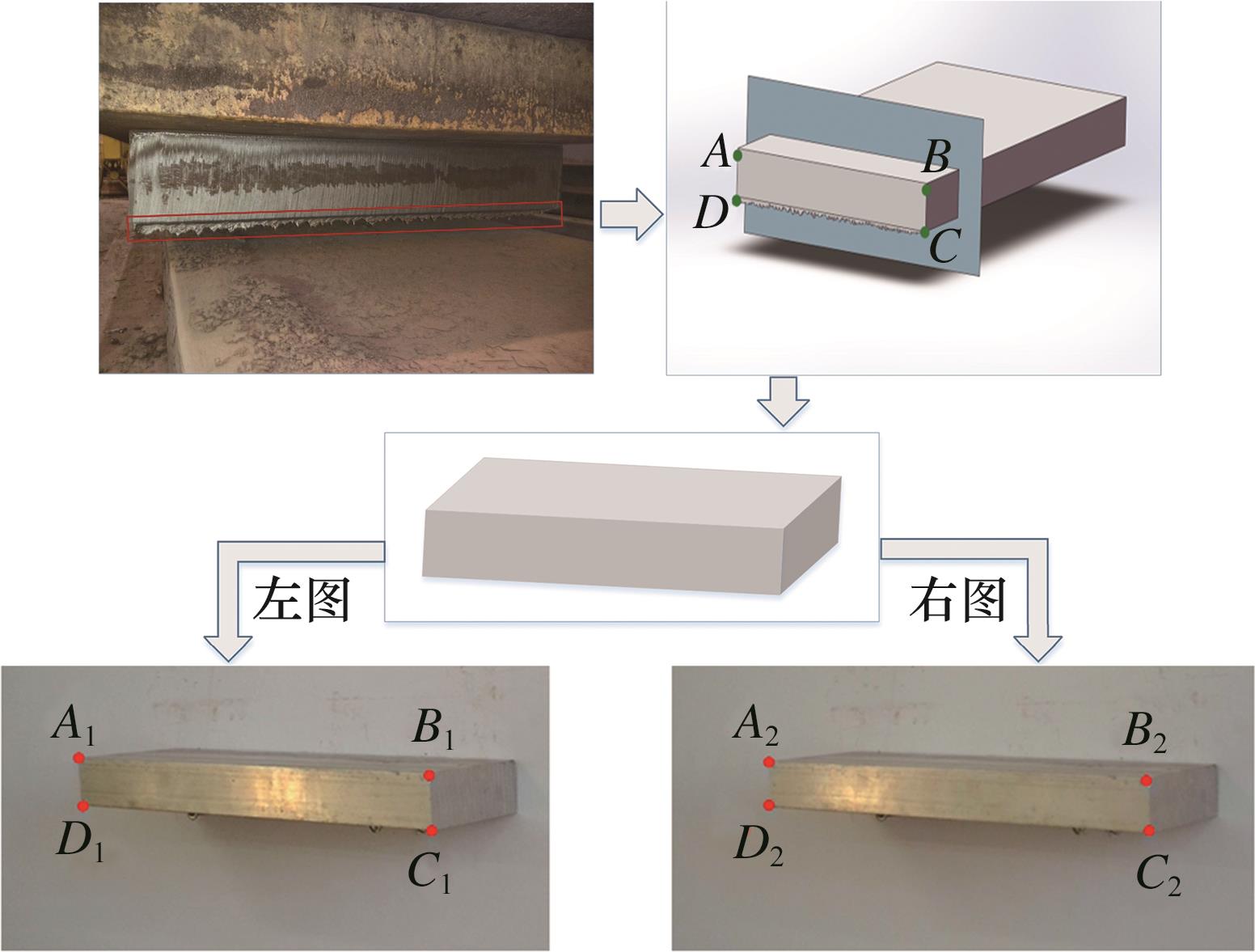

图2 连铸坯模型示意图

Fig.2 Schematic diagram of continuous casting billet model

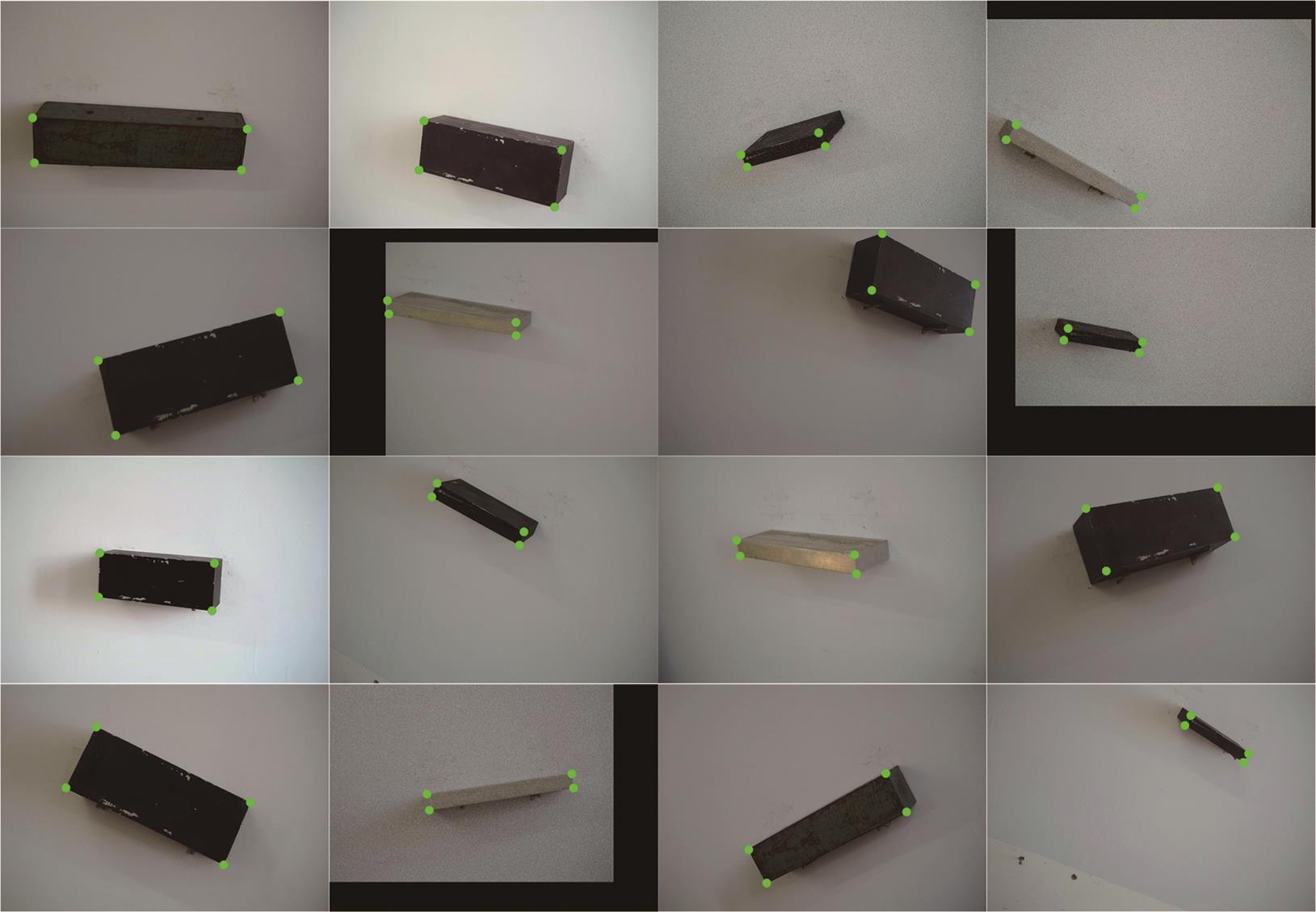

图3 部分数据集图像

Fig.3 Partial dataset image

图4 轻量化HRNet连铸坯关键点检测网络架构

Fig.4 Lightweight HRNet continuous casting billet key point detection network architecture

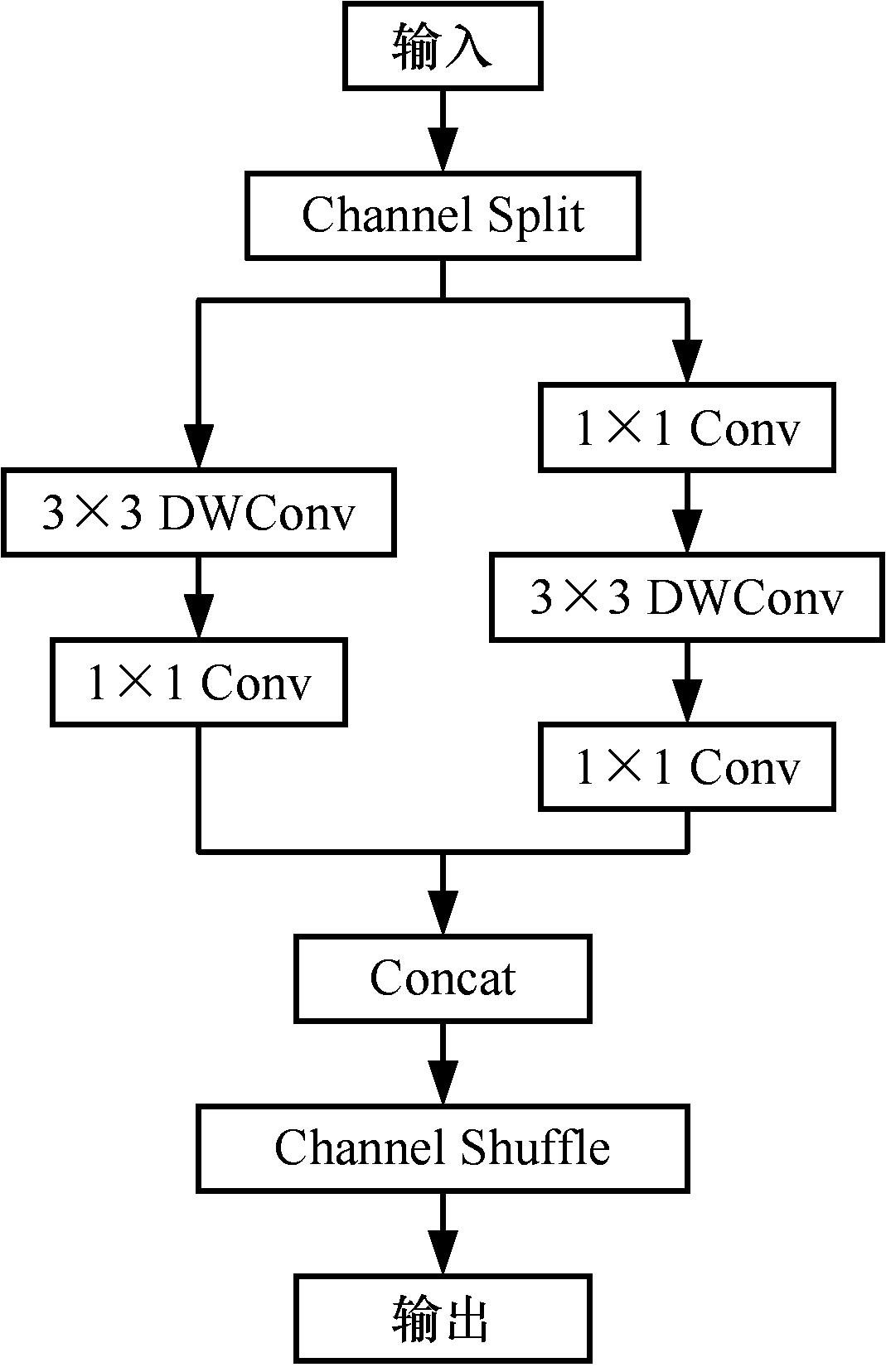

图5 Shuffle block结构

Fig.5 Shuffle block structure

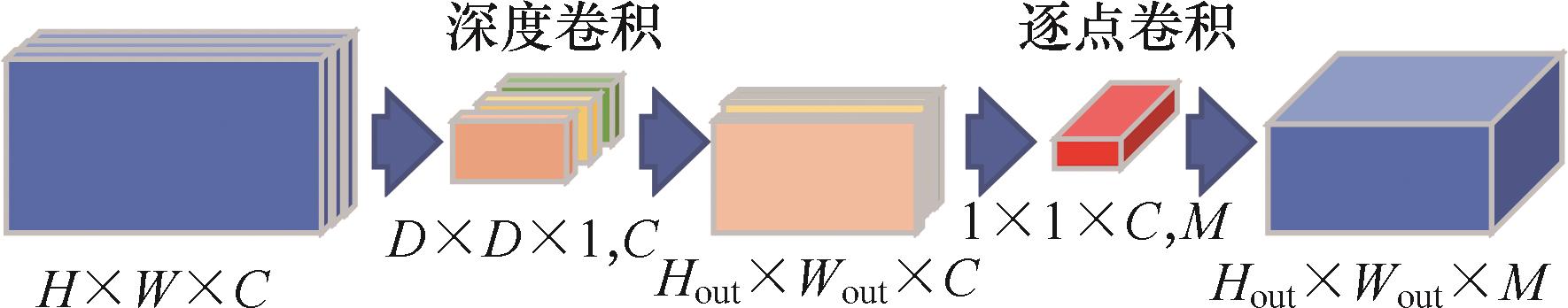

图6 深度可分离卷积原理图

Fig.6 Depth separable convolution schematic

图7 Transformer层结构

Fig.7 Transformer layer architecture

图8 不同分辨率特征图融合

Fig.8 Fusion of feature maps at different resolutions

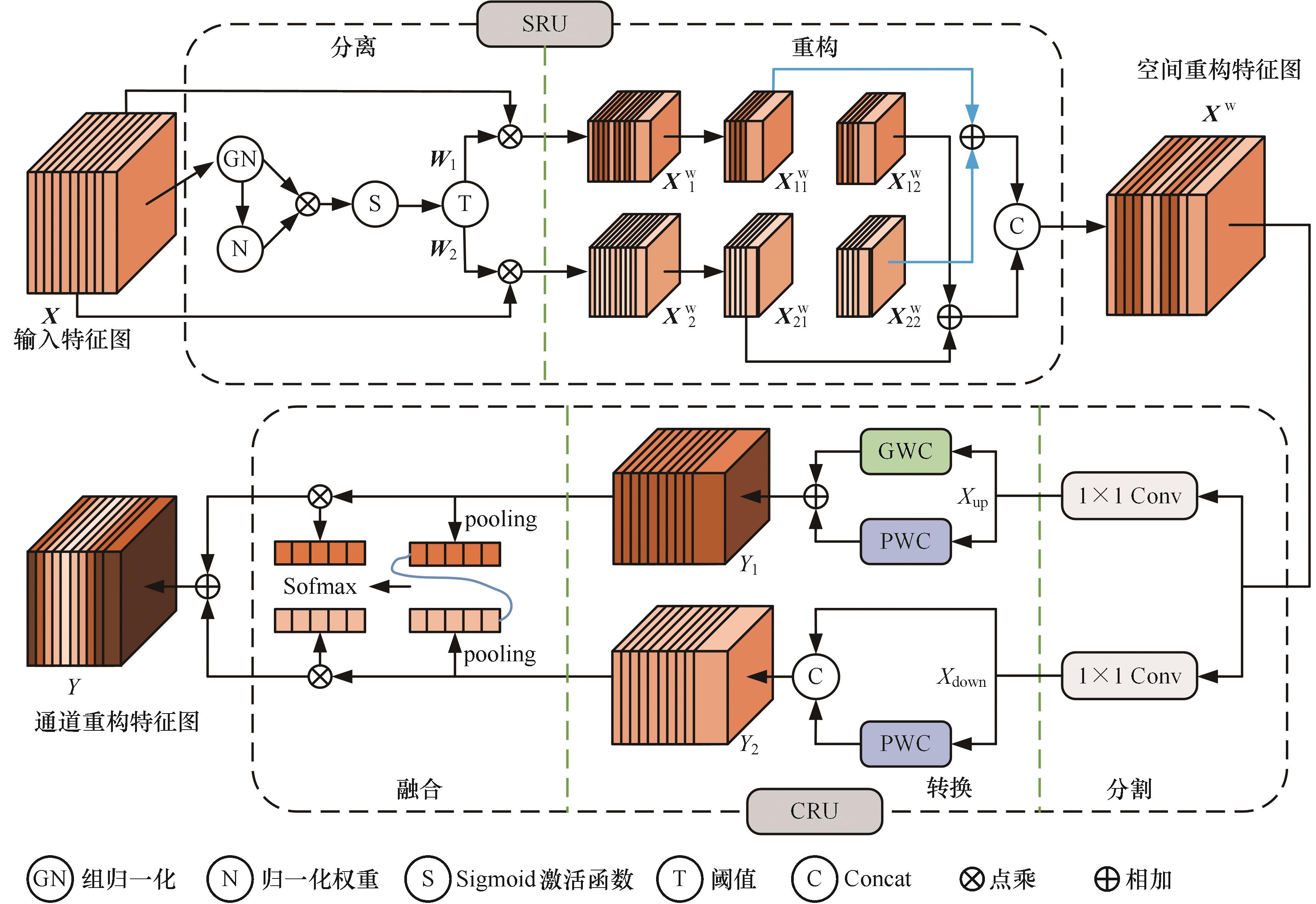

图9 SCConv模块结构图

Fig.9 Structure diagram of the SCConv module

表1 数据集上各算法的性能评价与对比

Tab.1 Performance evaluation and comparison of algorithms on datasets

算法	U-Net	Transunet	HRNet	本文算法
N_p/10⁶	5.70	93.20	22.65	1.04
N_F/（10⁹s $- 1$ ）	25.73	59.01	18.34	1.05
E_mse/mm	3.56	2.15	2.08	2.01
E_nme/%	0.76	0.50	0.48	0.45
T/ms	86.21	102.21	116.27	62.50

表1 数据集上各算法的性能评价与对比

Tab.1 Performance evaluation and comparison of algorithms on datasets

算法	U-Net	Transunet	HRNet	本文算法
N_p/10⁶	5.70	93.20	22.65	1.04
N_F/（10⁹s $- 1$ ）	25.73	59.01	18.34	1.05
E_mse/mm	3.56	2.15	2.08	2.01
E_nme/%	0.76	0.50	0.48	0.45
T/ms	86.21	102.21	116.27	62.50

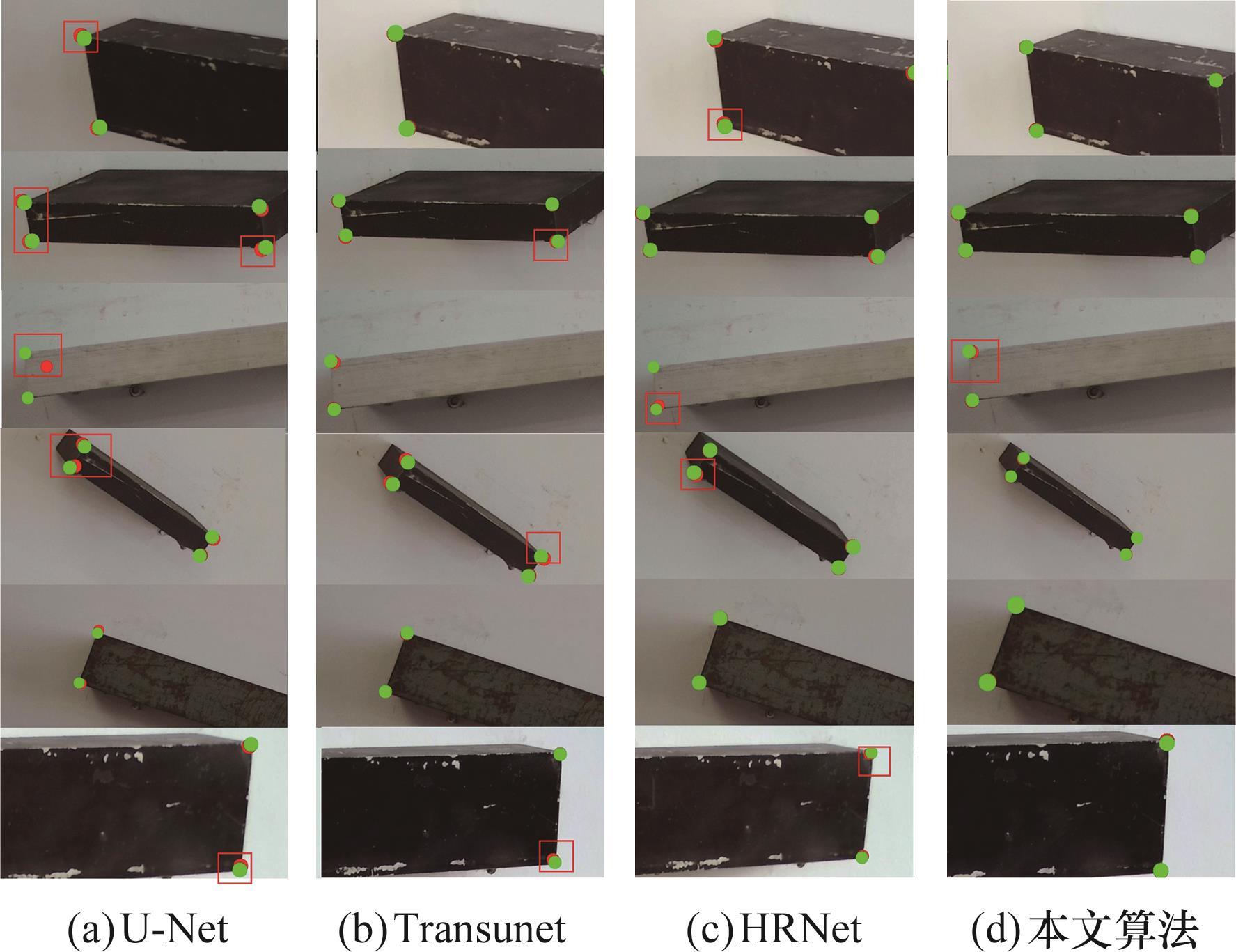

图10 实验可视化结果

Fig.10 Experimental visual results

表2 本文算法长方体连铸坯尺寸测量结果

Tab.2 Measurement results of cuboid continuous casting billet sizes based on the proposed algorithm

编号	边	真实尺寸/mm	测量尺寸/mm		绝对误差/mm		相对误差/%
编号	边	真实尺寸/mm	均值	最优值	均值	最优值	均值	最优值
1	长	300.340	299.570	301.012	0.770	0.670	$-$ 0.256	0.223
1	宽	68.300	70.161	68.181	1.861	0.120	2.725	$-$ 0.175
2	长	301.900	304.095	298.969	2.195	1.929	0.727	$-$ 0.639
2	宽	31.200	33.091	31.146	1.891	0.054	6.062	$-$ 0.172
3	长	204.120	204.477	203.991	0.357	0.128	0.175	$-$ 0.063
3	宽	30.580	32.345	30.891	1.769	0.312	5.784	1.019
4	长	262.680	261.626	263.008	1.054	0.328	$-$ 0.401	0.125
4	宽	100.960	100.673	101.368	0.287	0.408	$-$ 0.285	0.404

表2 本文算法长方体连铸坯尺寸测量结果

Tab.2 Measurement results of cuboid continuous casting billet sizes based on the proposed algorithm

编号	边	真实尺寸/mm	测量尺寸/mm		绝对误差/mm		相对误差/%
编号	边	真实尺寸/mm	均值	最优值	均值	最优值	均值	最优值
1	长	300.340	299.570	301.012	0.770	0.670	$-$ 0.256	0.223
1	宽	68.300	70.161	68.181	1.861	0.120	2.725	$-$ 0.175
2	长	301.900	304.095	298.969	2.195	1.929	0.727	$-$ 0.639
2	宽	31.200	33.091	31.146	1.891	0.054	6.062	$-$ 0.172
3	长	204.120	204.477	203.991	0.357	0.128	0.175	$-$ 0.063
3	宽	30.580	32.345	30.891	1.769	0.312	5.784	1.019
4	长	262.680	261.626	263.008	1.054	0.328	$-$ 0.401	0.125
4	宽	100.960	100.673	101.368	0.287	0.408	$-$ 0.285	0.404

表3 各算法的测量结果

Tab 3 Measurement results of each algorithm

算法	1号连铸坯长边			3号连铸坯短边			运行时间/s
算法	测量尺寸/mm	真实尺寸/mm	相对误差/%	测量尺寸/mm	真实尺寸/mm	相对误差/%	运行时间/s
SIFT	305.680	300.340	1.778	27.091	30.580	$-$ 11.409	19.918
ORB	295.340		$-$ 1.663	25.836		$-$ 15.513	0.505
改进ORB^［3］	298.773		$-$ 0.520				0.640
改进KAZE^［4］	301.431		0.363	28.305		7.440	3.556
Transunet*深度学习^［19］	299.844		$-$ 0.165	32.807		7.284	0.105
本文算法	301.012		$-$ 0.256	32.345		5.784	0.063

表3 各算法的测量结果

Tab 3 Measurement results of each algorithm

算法	1号连铸坯长边			3号连铸坯短边			运行时间/s
算法	测量尺寸/mm	真实尺寸/mm	相对误差/%	测量尺寸/mm	真实尺寸/mm	相对误差/%	运行时间/s
SIFT	305.680	300.340	1.778	27.091	30.580	$-$ 11.409	19.918
ORB	295.340		$-$ 1.663	25.836		$-$ 15.513	0.505
改进ORB^［3］	298.773		$-$ 0.520				0.640
改进KAZE^［4］	301.431		0.363	28.305		7.440	3.556
Transunet*深度学习^［19］	299.844		$-$ 0.165	32.807		7.284	0.105
本文算法	301.012		$-$ 0.256	32.345		5.784	0.063

表4 简化模型结构消融实验结果

Tab.4 Ablation experiment results of simplified model structural

方法	N_p/10⁶	N_F/（10⁹s $- 1$ ）	$E n m e$ /%	T/ms
HRNet	22.64	18.34	0.48	116.27
HRNet-1	12.90	12.20	0.50	80.00
HRNet-2	10.08	9.93	0.52	60.61
HRNet-3	5.98	7.42	0.56	55.25

表4 简化模型结构消融实验结果

Tab.4 Ablation experiment results of simplified model structural

方法	N_p/10⁶	N_F/（10⁹s $- 1$ ）	$E n m e$ /%	T/ms
HRNet	22.64	18.34	0.48	116.27
HRNet-1	12.90	12.20	0.50	80.00
HRNet-2	10.08	9.93	0.52	60.61
HRNet-3	5.98	7.42	0.56	55.25

表5 各模块消融实验结果

Tab.5 Ablation experiment results of each module

LT	TF	SC	N_p/10⁶	N_F/（10⁹s $- 1$ ）	$E n m e$ /%
			5.98	7.42	0.56
√			0.67	1.78	0.62
√	√		0.94	1.78	0.54
√		√	0.77	1.05	0.56
√	√	√	1.04	1.05	0.45

表5 各模块消融实验结果

Tab.5 Ablation experiment results of each module

LT	TF	SC	N_p/10⁶	N_F/（10⁹s $- 1$ ）	$E n m e$ /%
			5.98	7.42	0.56
√			0.67	1.78	0.62
√	√		0.94	1.78	0.54
√		√	0.77	1.05	0.56
√	√	√	1.04	1.05	0.45
