基于扰动观测和摩擦补偿的气动摆角伺服系统滑模控制

doi:10.3969/j.issn.1004-132X.2025.11.011

摘要/Abstract

摘要：

外部不确定扰动与摩擦是影响气动摆角伺服系统控制性能的重要因素（分别引起局部波动与爬行现象）。提出了一种基于扰动观测和摩擦补偿的滑模控制策略，设计一种引入类双曲正切函数和角速度误差项的改进扩张状态观测器对外部不确定扰动进行观测，以提高系统抗扰能力。由于观测器不能有效地观测系统摩擦的静-动高阶突变，导致爬行现象不能有效改善，因此对摩擦力矩进行辨识以弥补观测不足。最后，针对系统存在鲁棒性较差的问题，设计一种非奇异快速滑模控制器，利用含积分特性的超螺旋算法平滑控制量来改善滑模控制中的固有抖振问题，并将扰动观测值和摩擦力矩辨识值进行反馈补偿。仿真与实验结果表明，与4种控制策略相比，所设计的控制方法有效增强了系统的抗扰能力，并提高了气动摆角伺服系统轨迹跟踪性能。

关键词: 气动摆角伺服系统, 摩擦补偿, 扰动观测, 非奇异快速滑模, 超螺旋算法

Abstract:

External uncertain disturbances and friction were important factors affecting the control performance of pneumatic swing angle servo systems（causing local fluctuations and creep phenomena）. A sliding mode control strategy was proposed based on disturbance observation and friction compensation， an improved extended state observer was designed to observe external uncertain disturbances by introducing a hyperbolic tangent function and angular velocity error term to enhance the disturbance rejection ability of systems. Since the observer might not effectively observe the static-dynamic high-order jump of system friction， which leaded to ineffective improvement of the creep phenomenon， therefore the friction torques were identified to make up for the insufficient observation. Finally， aiming at the insufficient robustness and difficulty in tuning control parameters of the systems， a nonsingular fast sliding mode controller was designed. The controller outputs were smoothed by using the super-twisting algorithm with integral characteristics to improve the inherent chattering problems in sliding mode control， and the disturbance observation values and friction torque identification values were feedback compensated. Simulation and experimental results show that compared with four control strategies， the proposed control method effectively enhances the disturbance rejection ability of the systems and improves the trajectory tracking performance of the pneumatic swing angle servo systems.

Key words: pneumatic swing angle servo system, friction compensation, disturbance observation, nonsingular fast sliding mode, super-twisting algorithm

中图分类号:

TP273

魏琼, 白林勇, 陈子超, 张道德, 李奕. 基于扰动观测和摩擦补偿的气动摆角伺服系统滑模控制[J]. 中国机械工程, 2025, 36(11): 2563-2573.

Qiong WEI, Linyong BAI, Zichao CHEN, Daode ZHANG, Yi LI. Sliding Mode Control for Pneumatic Swing Angle Servo Systems Based on Disturbance Observation and Friction Compensation[J]. China Mechanical Engineering, 2025, 36(11): 2563-2573.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.11.011

https://www.cmemo.org.cn/CN/Y2025/V36/I11/2563

图/表 26

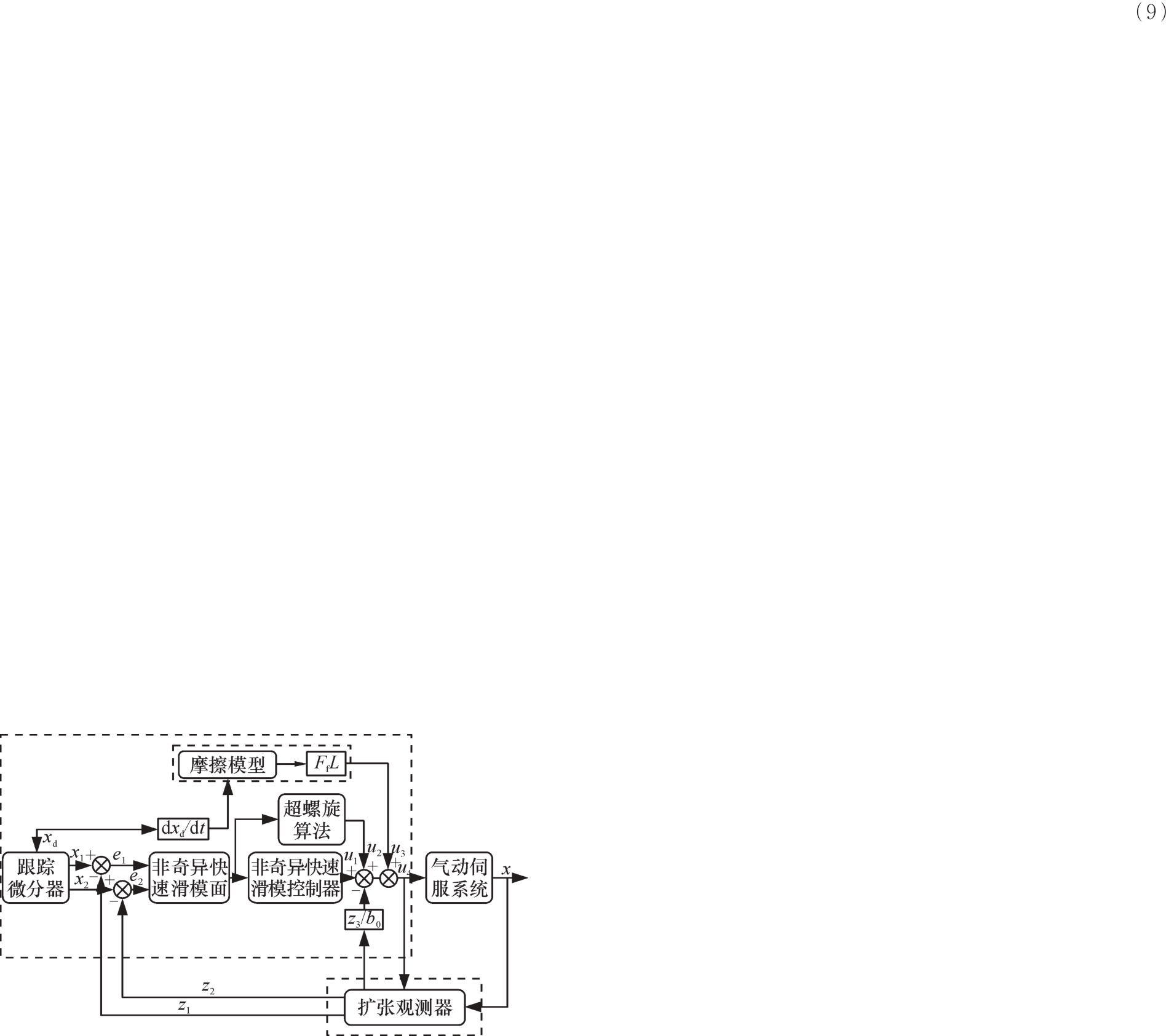

图1 基于扰动观测和摩擦补偿的非奇异快速滑模控制框图

Fig.1 Block diagram of non-singular fast sliding mode control based on disturbance observation and friction compensation

表1 摩擦模型参数

Tab.1 Friction model parameters

参数	辨识值
$F c / (N ⋅ m)$	0.18
$F s / (N ⋅ m)$	0.22
$α /$ $(N ⋅ m ⋅ r a d$ ^-1）	0.05
$σ 0 /$ $(N ⋅ m ⋅ r a d$ ^-1）	18.1
$σ 1 /$ $(N ⋅ m ⋅ r a d$ ^-1）	0.48
$V s / (r a d ⋅ s$ ^-1）	0.008

表1 摩擦模型参数

Tab.1 Friction model parameters

参数	辨识值
$F c / (N ⋅ m)$	0.18
$F s / (N ⋅ m)$	0.22
$α /$ $(N ⋅ m ⋅ r a d$ ^-1）	0.05
$σ 0 /$ $(N ⋅ m ⋅ r a d$ ^-1）	18.1
$σ 1 /$ $(N ⋅ m ⋅ r a d$ ^-1）	0.48
$V s / (r a d ⋅ s$ ^-1）	0.008

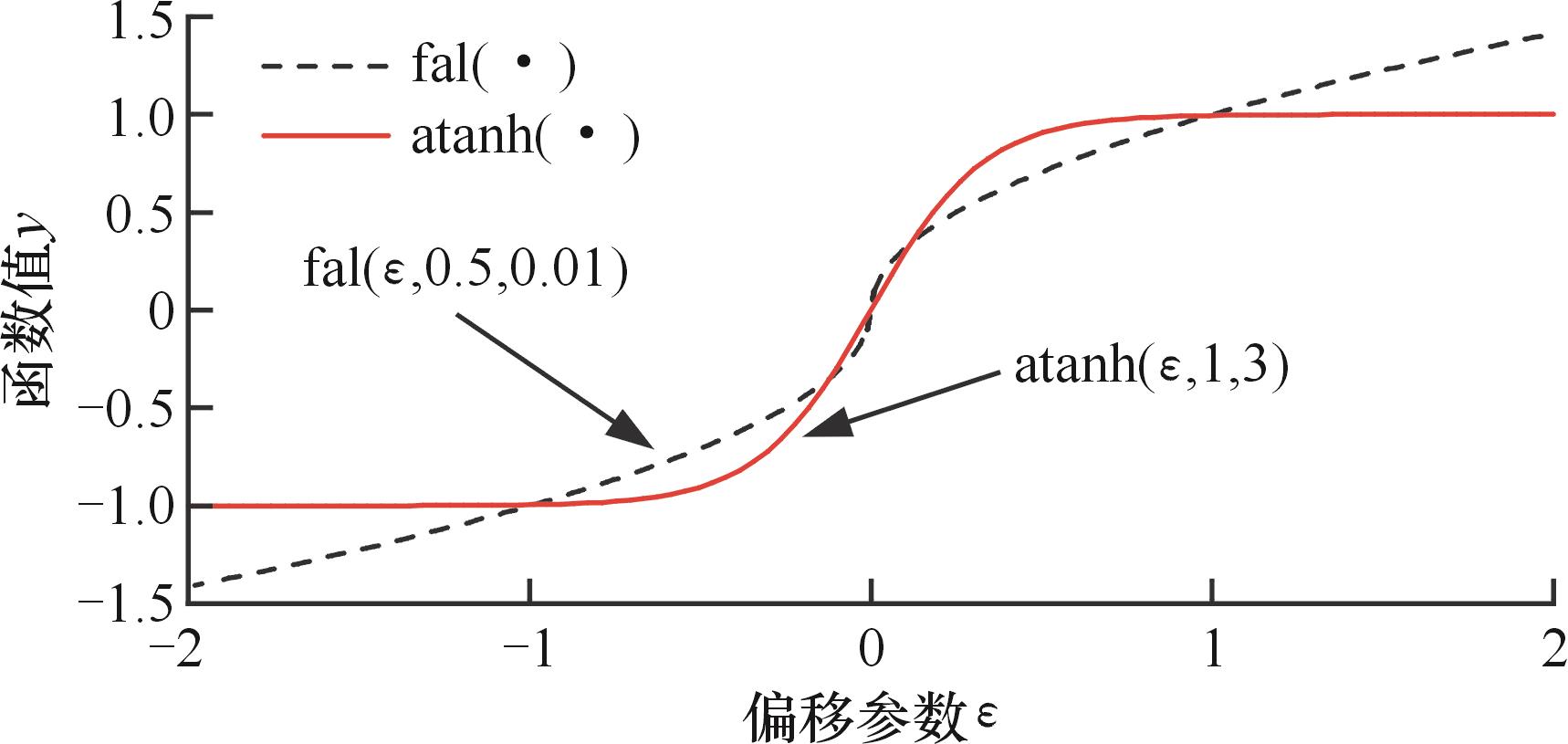

图2 饱和函数曲线对比

Fig.2 Comparison of saturation function curves

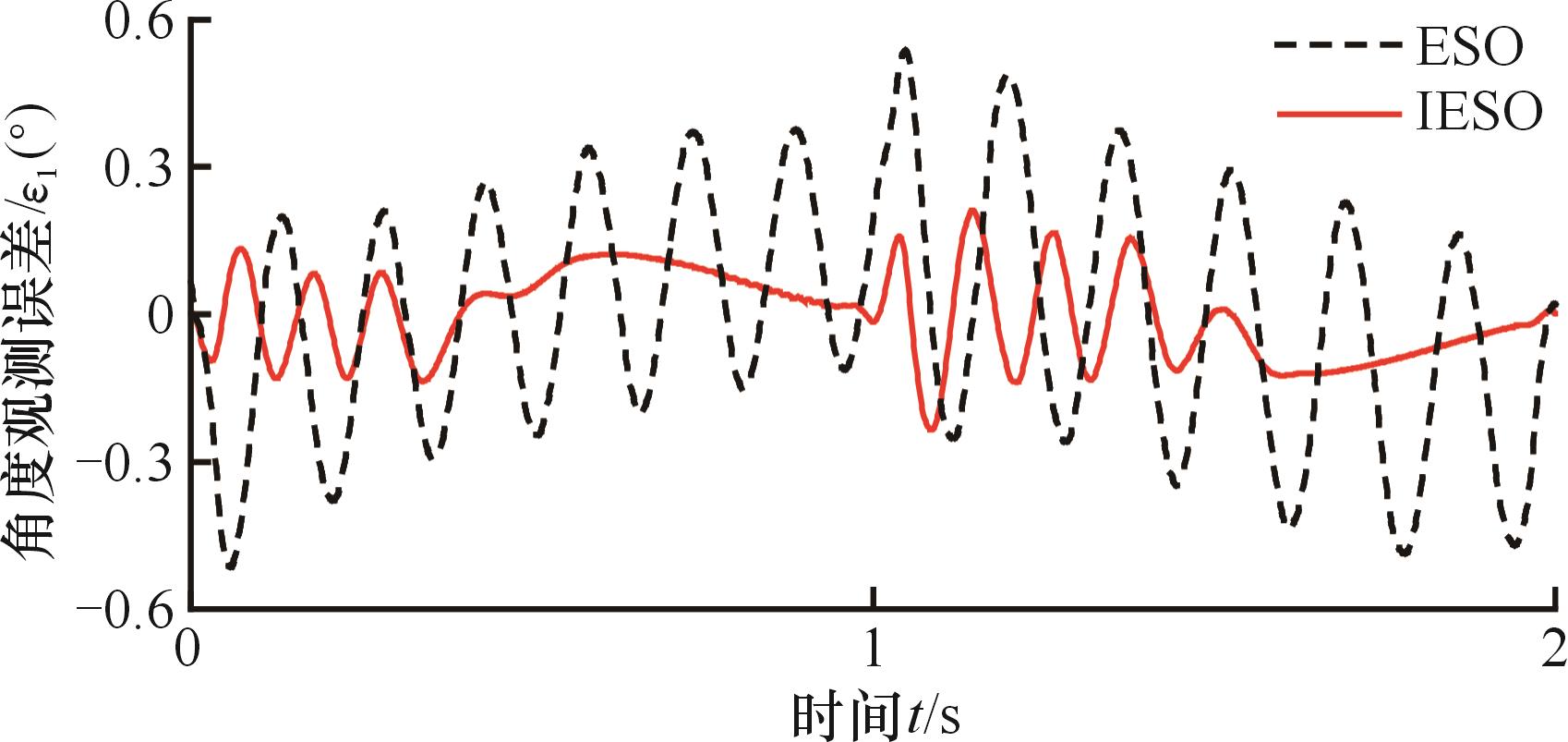

图3 角度项观测误差

Fig.3 Observation error of angular terms

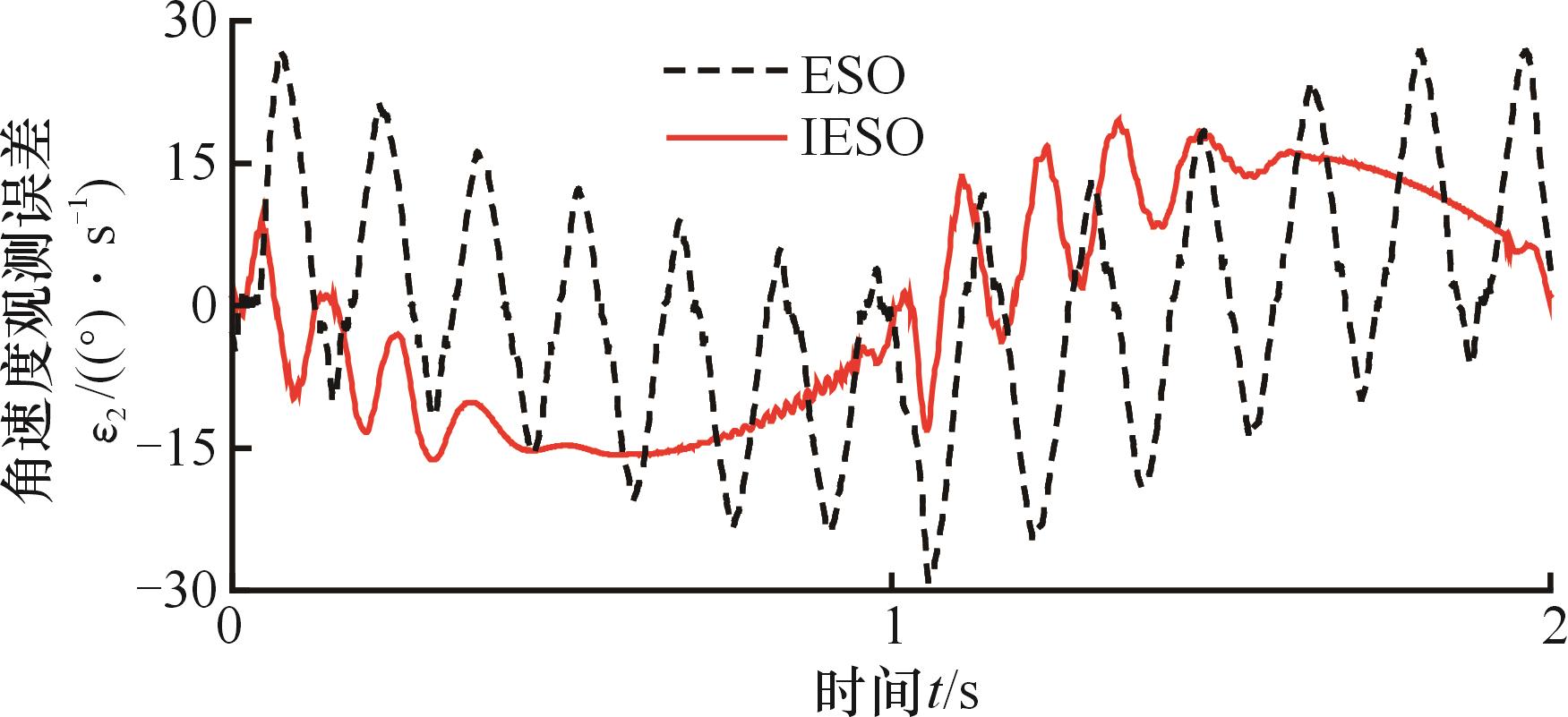

图4 角速度项观测误差

Fig.4 Observation error of angular velocity terms

表2 主要仿真参数

Tab.2 Main simulation parameters

参数	数值	参数	数值
$r$	150	$δ$	1
$β 1$	100	$c 1$	15
$β 2$	300	$c 2$	13
$β 3$	800	$a$	1.9
$b 0$	9.5	$n / m$	1.85
$χ 1$	3	$c 3$	2
$χ 2$	1	$c 4$	3

表2 主要仿真参数

Tab.2 Main simulation parameters

参数	数值	参数	数值
$r$	150	$δ$	1
$β 1$	100	$c 1$	15
$β 2$	300	$c 2$	13
$β 3$	800	$a$	1.9
$b 0$	9.5	$n / m$	1.85
$χ 1$	3	$c 3$	2
$χ 2$	1	$c 4$	3

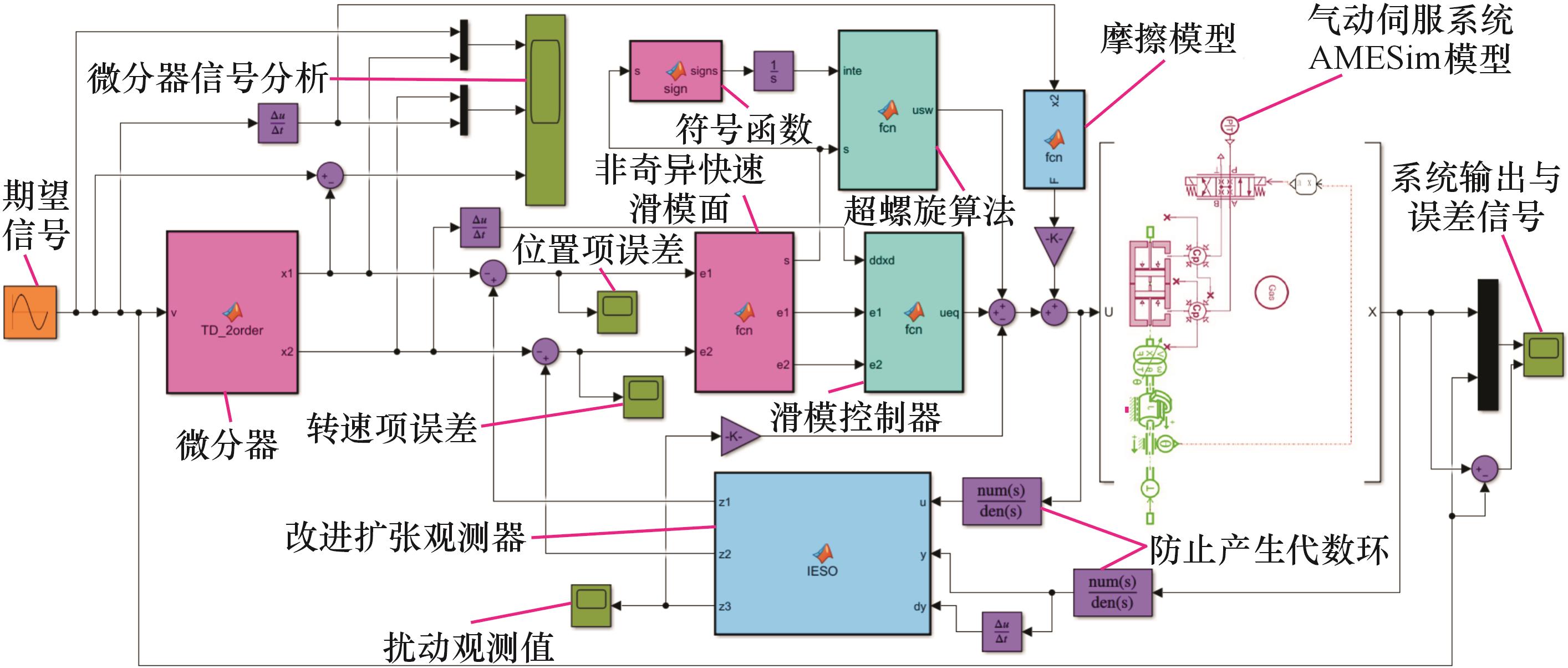

图5 联合仿真模型

Fig.5 Co-simulation model

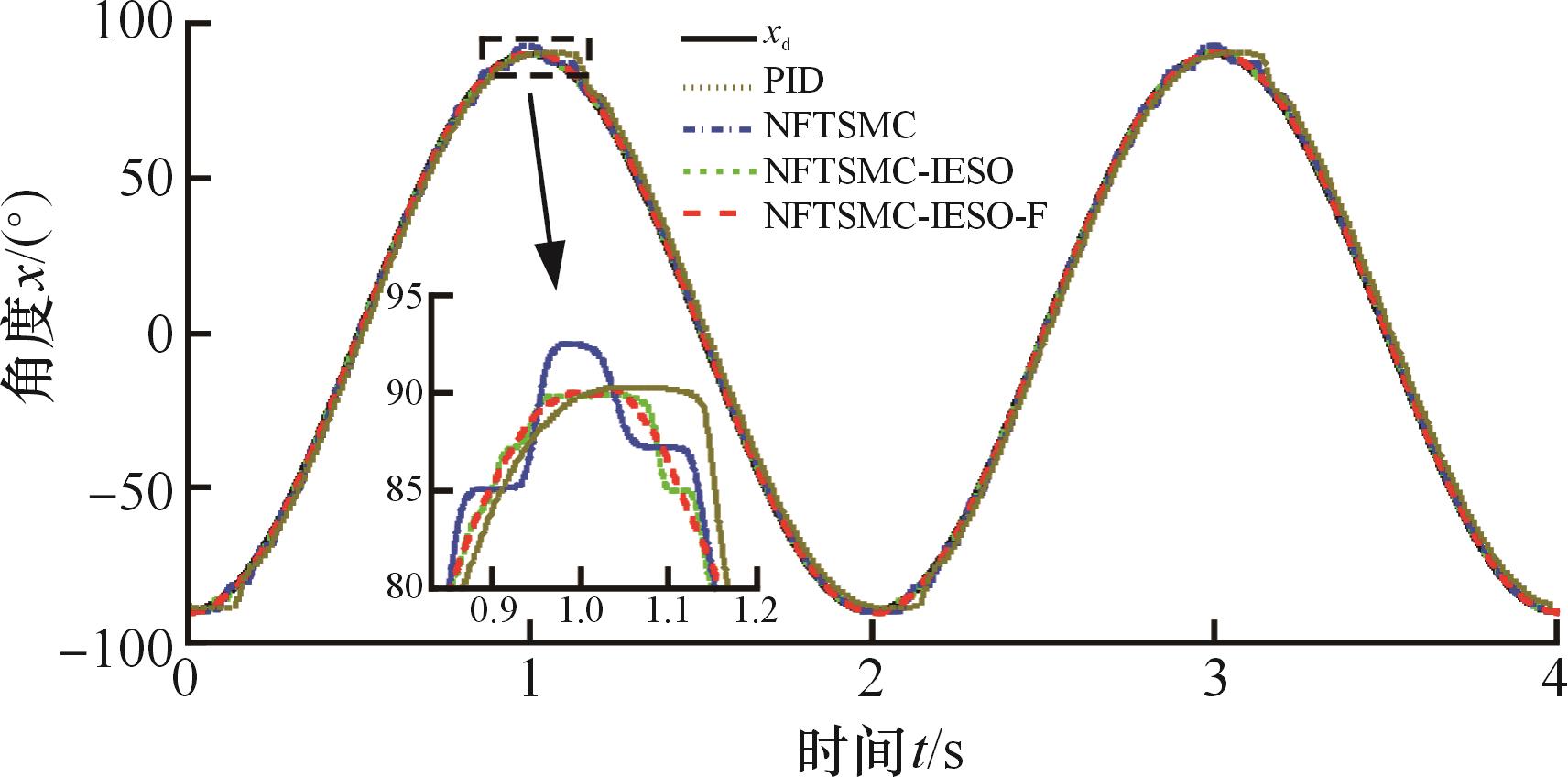

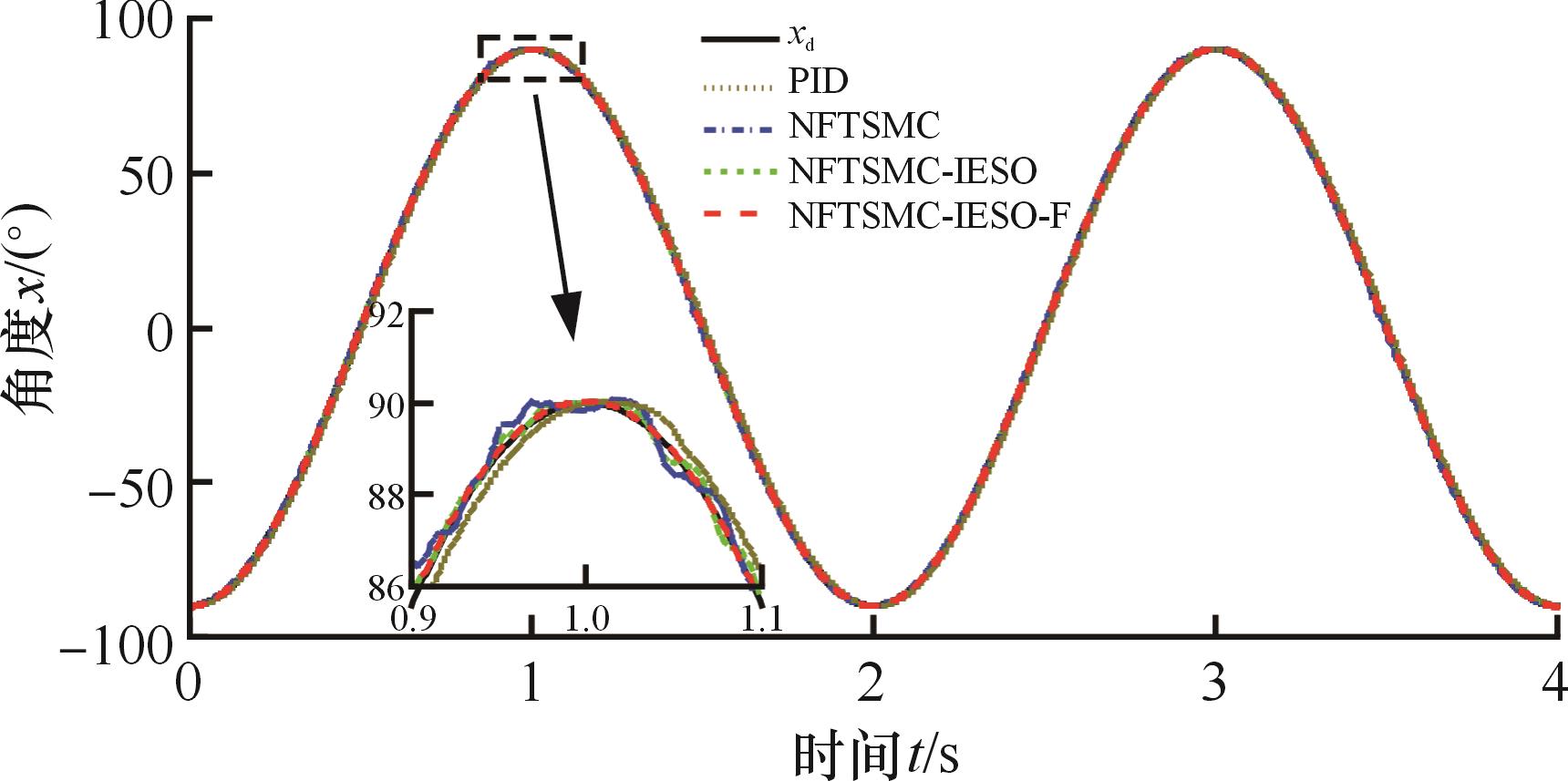

图6 0.5 Hz下轨迹跟踪仿真曲线

Fig.6 Trajectory tracking simulation curve at 0.5 Hz

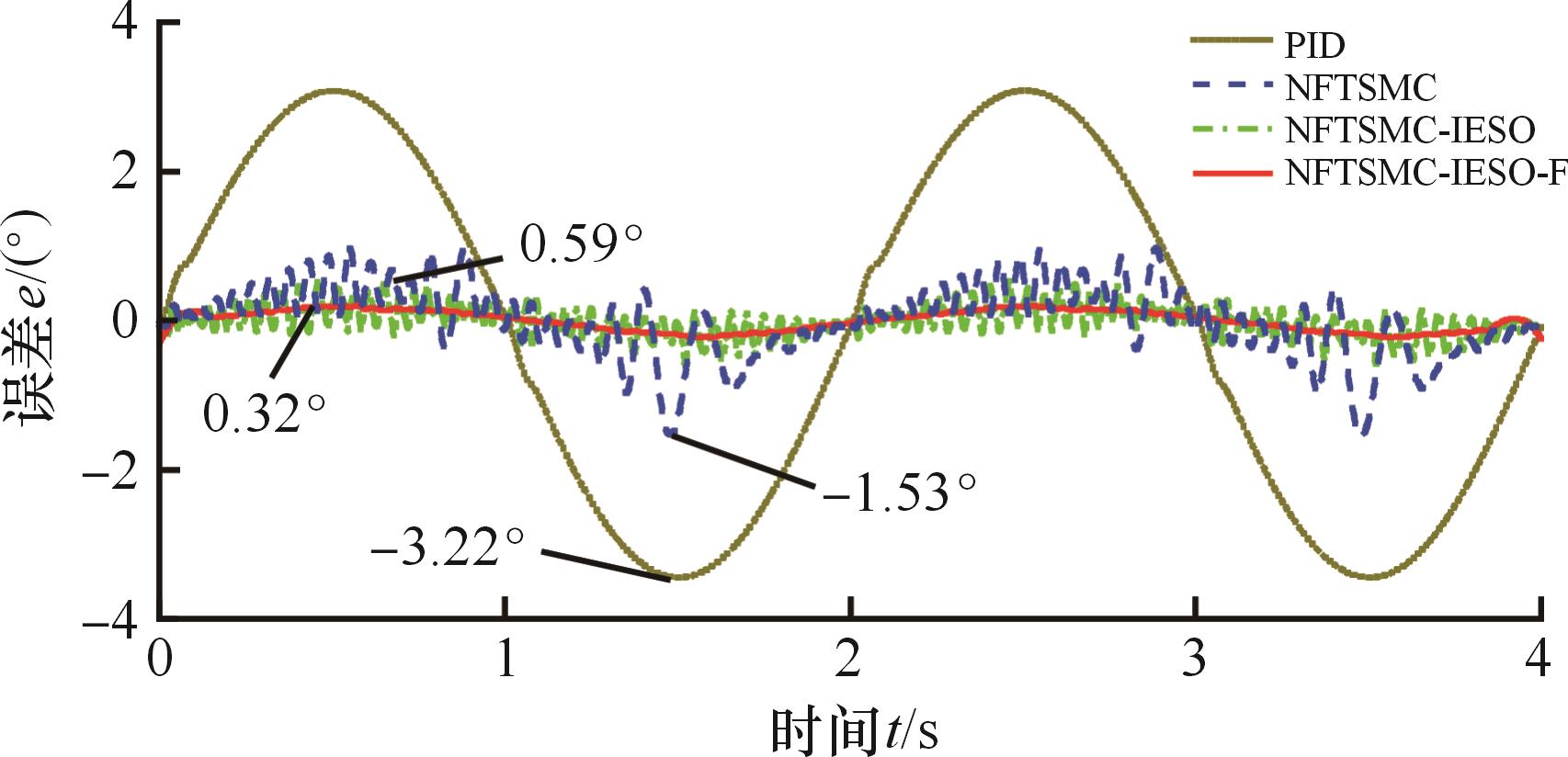

图7 0.5 Hz下轨迹跟踪仿真误差曲线

Fig.7 Trajectory tracking simulation error curve at 0.5 Hz

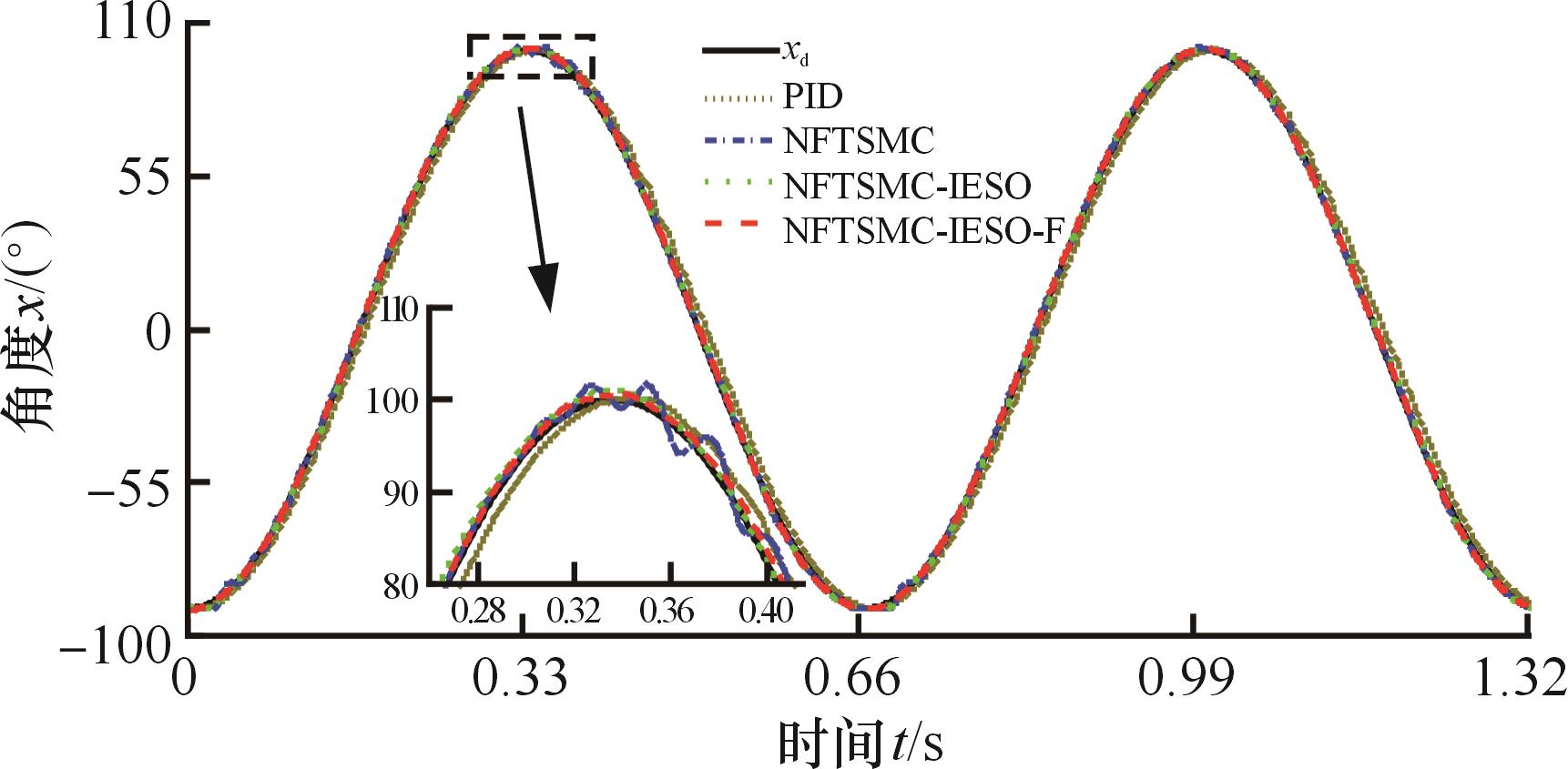

图8 1.5 Hz下轨迹跟踪仿真曲线

Fig.8 Trajectory tracking simulation curve at 1.5 Hz

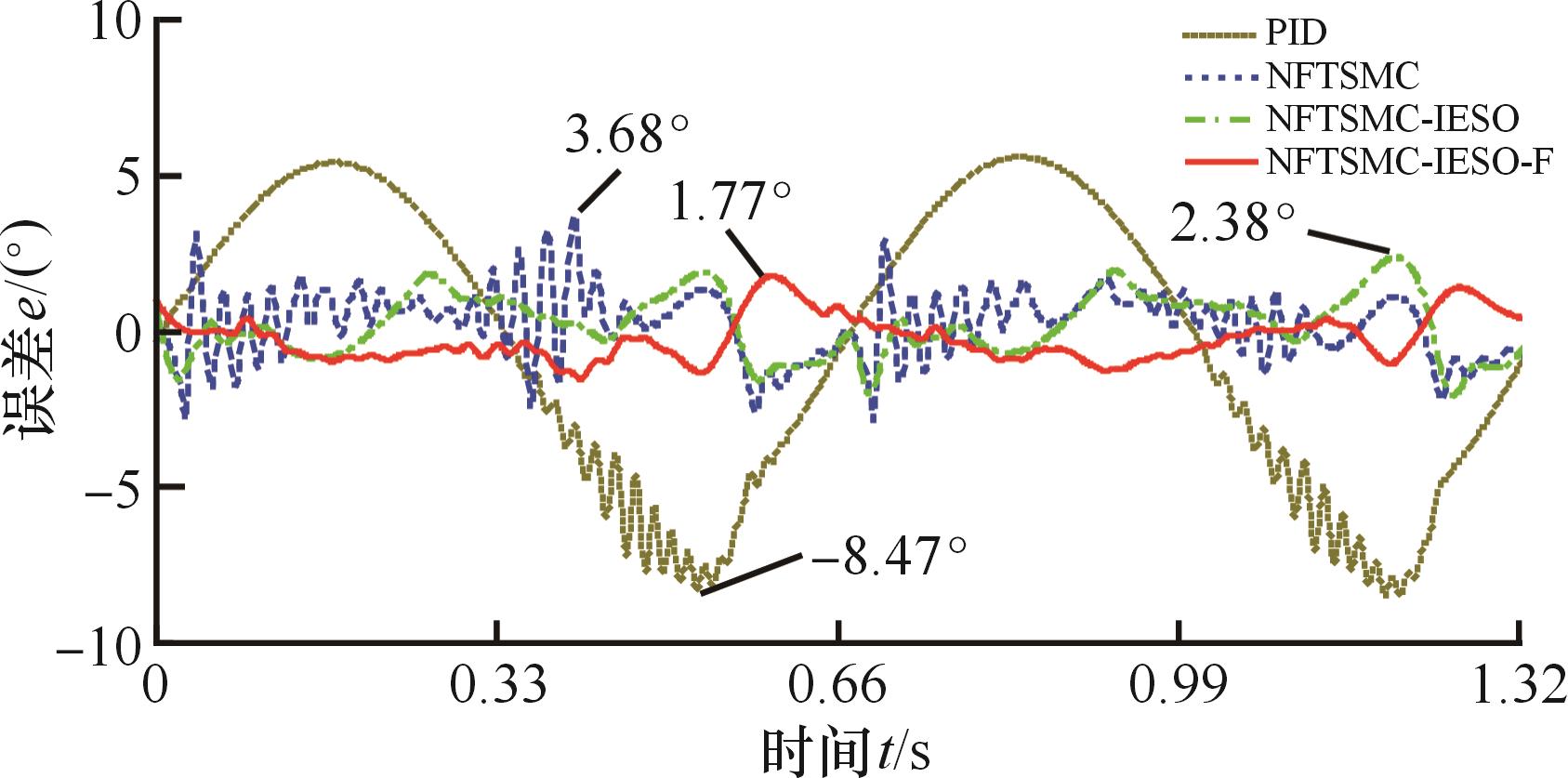

图9 1.5 Hz下轨迹跟踪仿真误差曲线

Fig.9 Trajectory tracking simulation error curve at 1.5 Hz

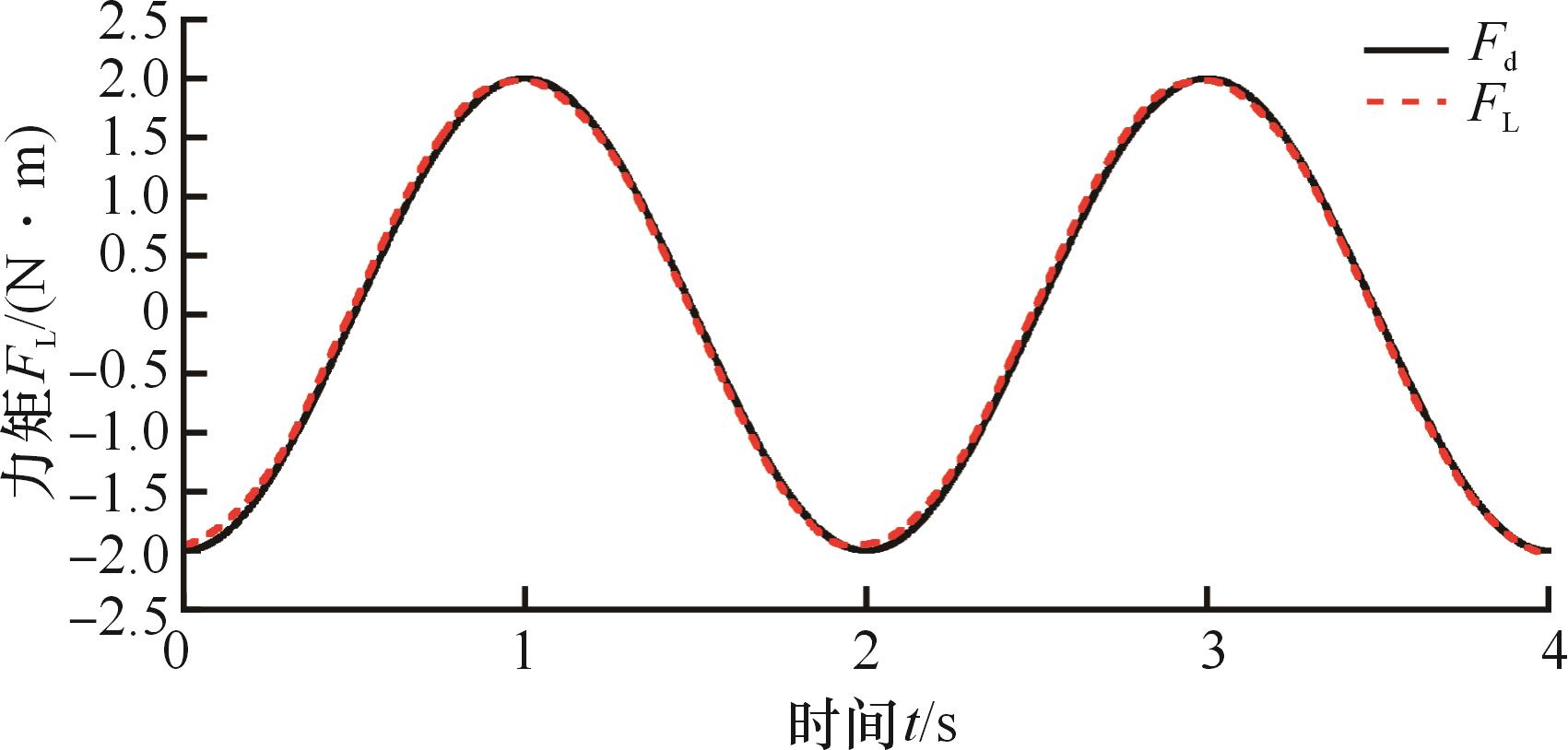

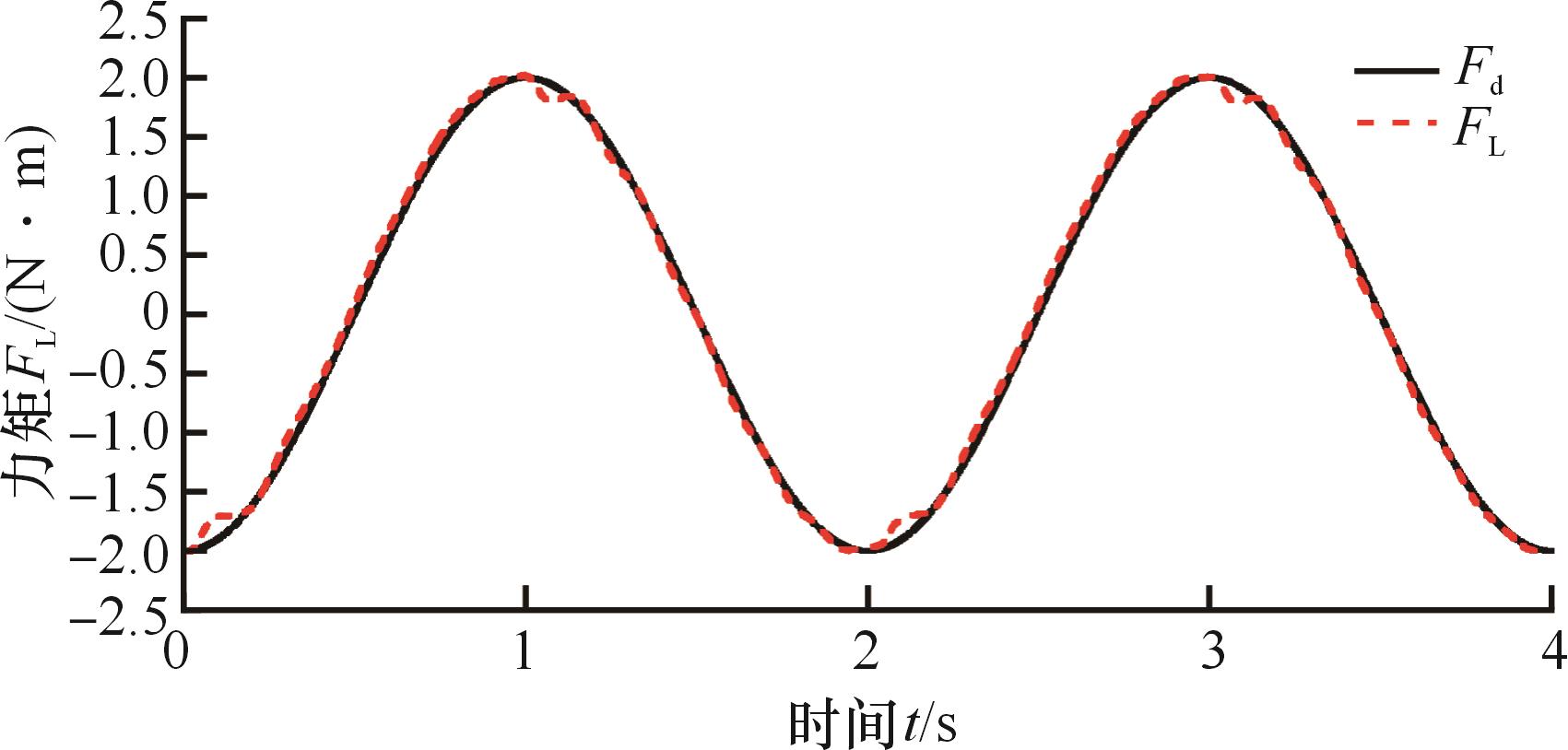

图10 负载力矩响应仿真曲线

Fig.10 Load torque response simulation curve

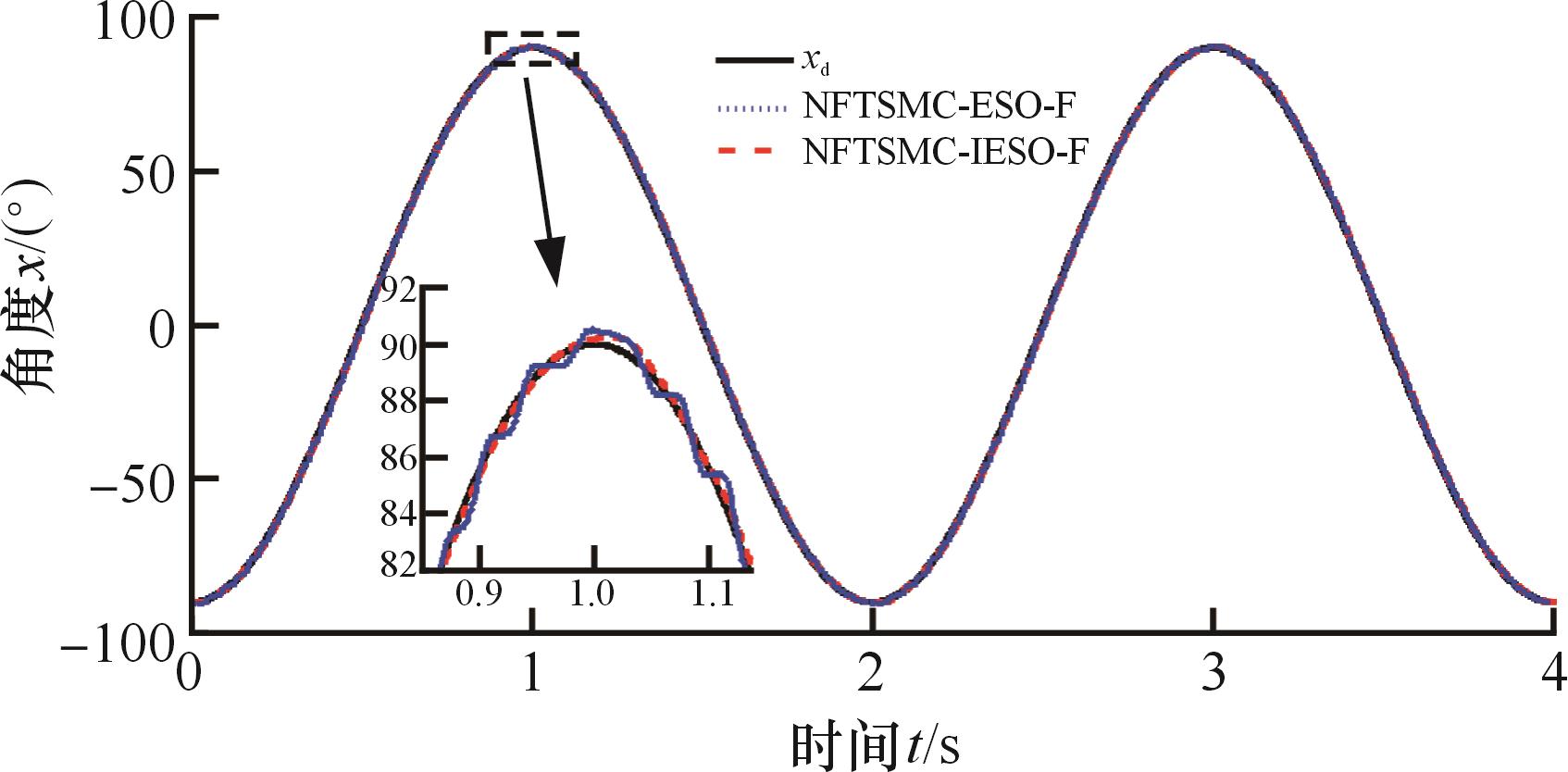

图11 负载工况下轨迹跟踪仿真曲线

Fig.11 Trajectory tracking simulation curve under loaded conditions

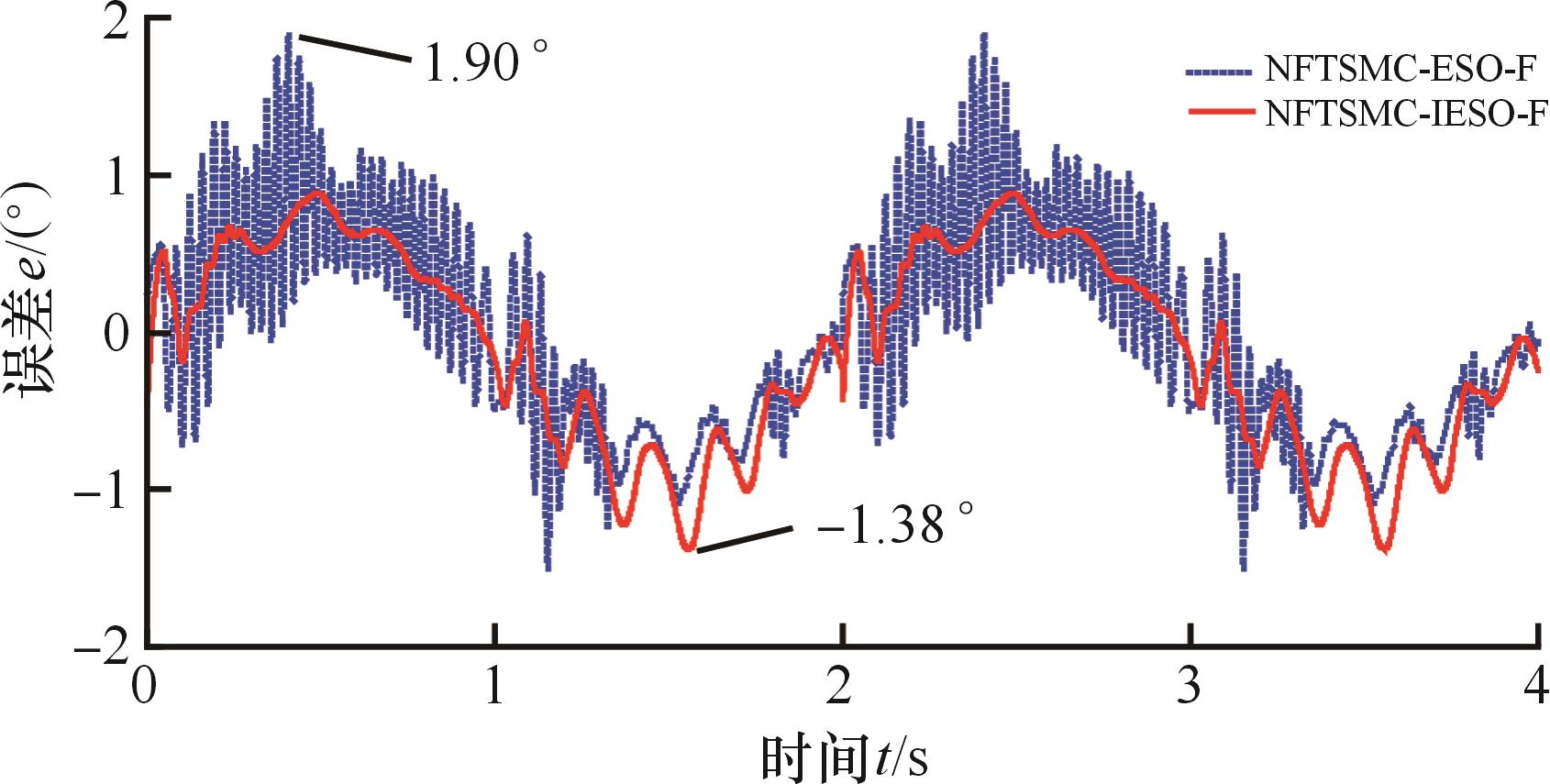

图12 负载工况下轨迹跟踪仿真误差曲线

Fig.12 Trajectory tracking simulation error curve under loaded conditions

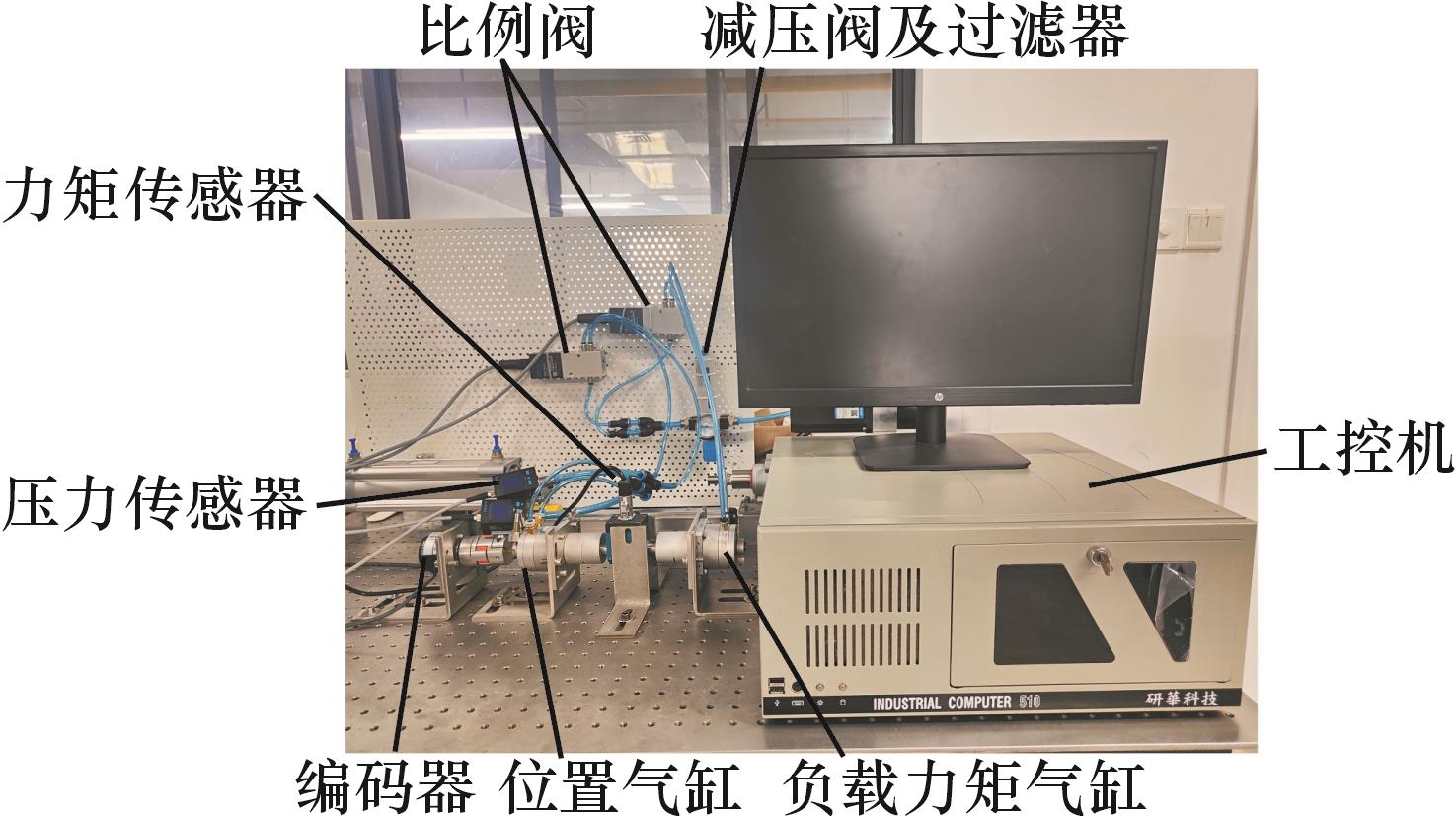

图13 气动伺服平台

Fig.13 Pneumatic servo platform

表3 主要实验设备参数

Tab.3 Main experimental equipment parameters

元器件	型号	主要参数
摆动气缸	DSM-T-12-270-A-B	行程0°~270°
比例阀过滤减压阀	MPYE-5-M5-010-B LFR-3/8-D-MINI-MPA	限制频率115 Hz，压力范围0.05~1.20 MPa
力矩传感器	QLN-10-50 N·m	精度0.3%
压力传感器	SPAU-P10R-HG18FD-L-PNLK-PNVBA-M8U	精度0.15%
编码器	E6C3-CWZ3EH	分辨率3600 PPR

表4 0.5 Hz下位置跟踪系统性能指标

Tab.4 Performance metrics of position tracking system at 0.5 Hz

控制策略	e_m/（°）	e_rms/（°）
PID	7.75	3.56
NFTSMC	3.63	1.66
NFTSMC-IESO	1.39	0.70
NFTSMC-IESO-F	1.05	0.65

图14 0.5 Hz下轨迹跟踪实验曲线

Fig.14 Trajectory tracking experimental curve at 0.5 Hz

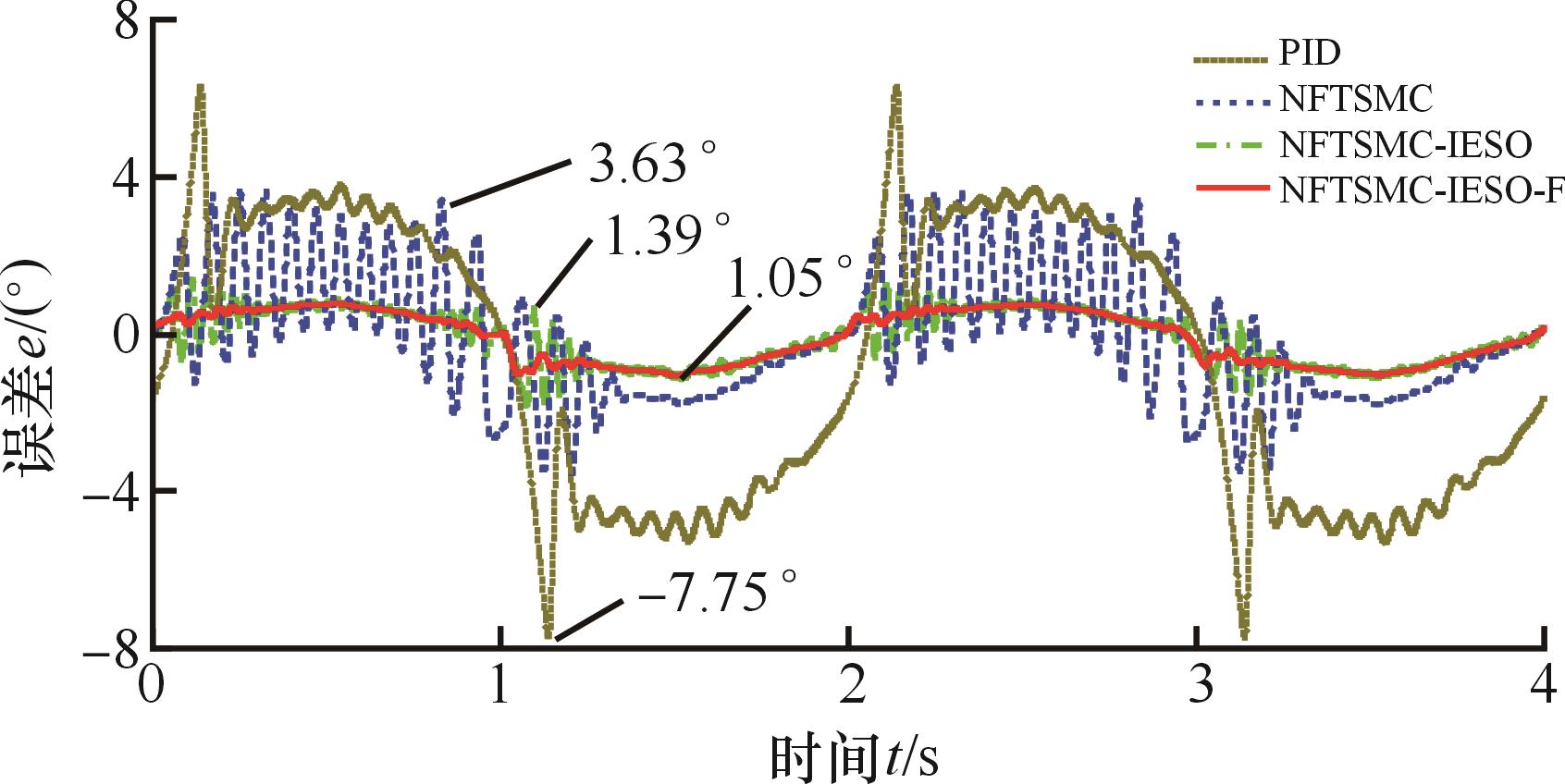

图15 0.5 Hz下轨迹跟踪实验误差曲线

Fig.15 Trajectory tracking experimental error curve at 0.5 Hz

表5 1.5 Hz下位置跟踪系统性能指标

Tab.5 Performance metrics of position tracking system at 1.5 Hz

控制策略	e_m/（°）	e_rms/（°）
PID	17.88	7.61
NFTSMC	10.92	4.24
NFTSMC-IESO	7.03	2.84
NFTSMC-IESO-F	4.19	2.55

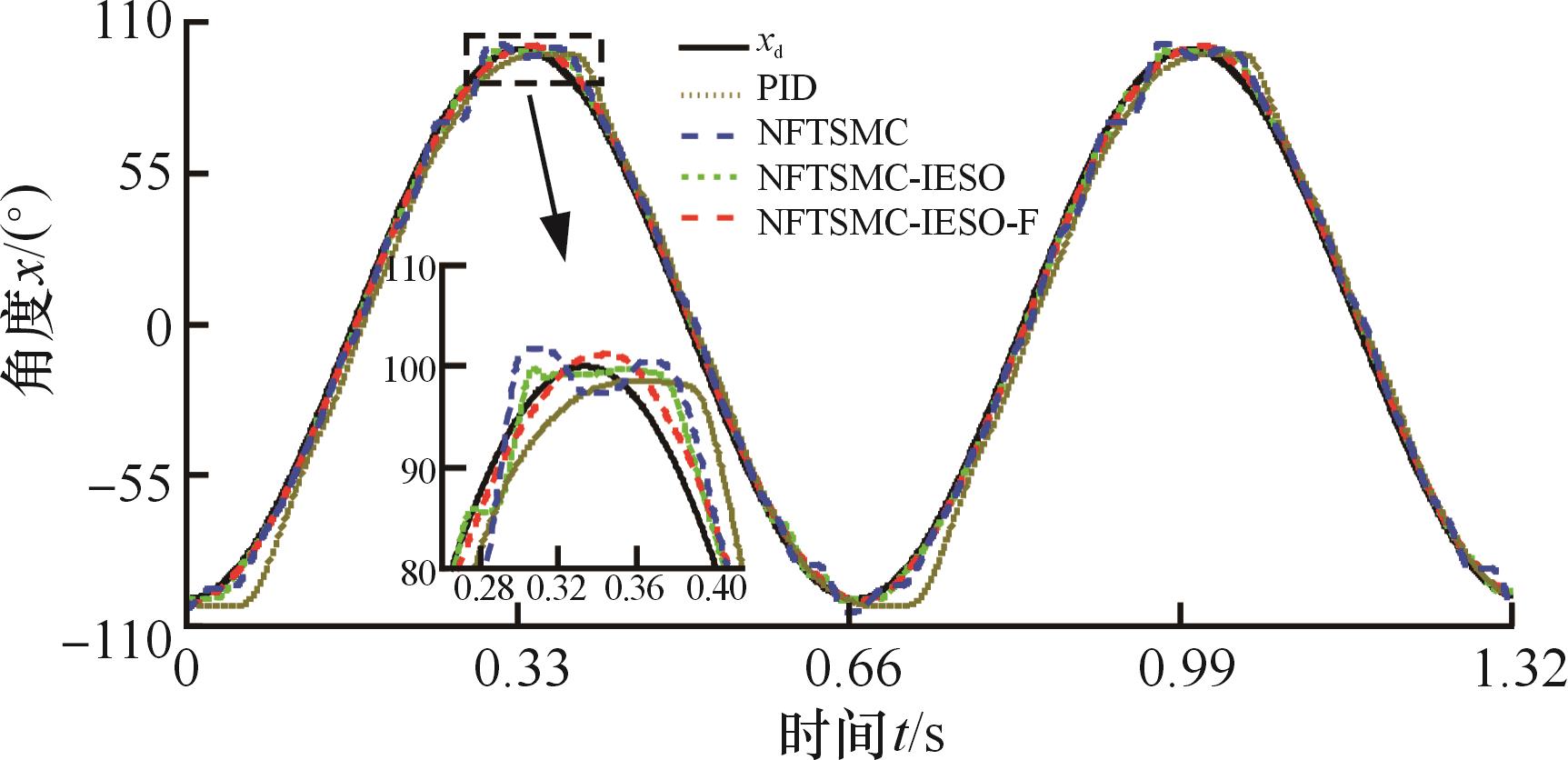

图16 1.5 Hz下轨迹跟踪实验曲线

Fig.16 Trajectory tracking experimental curve at 1.5 Hz

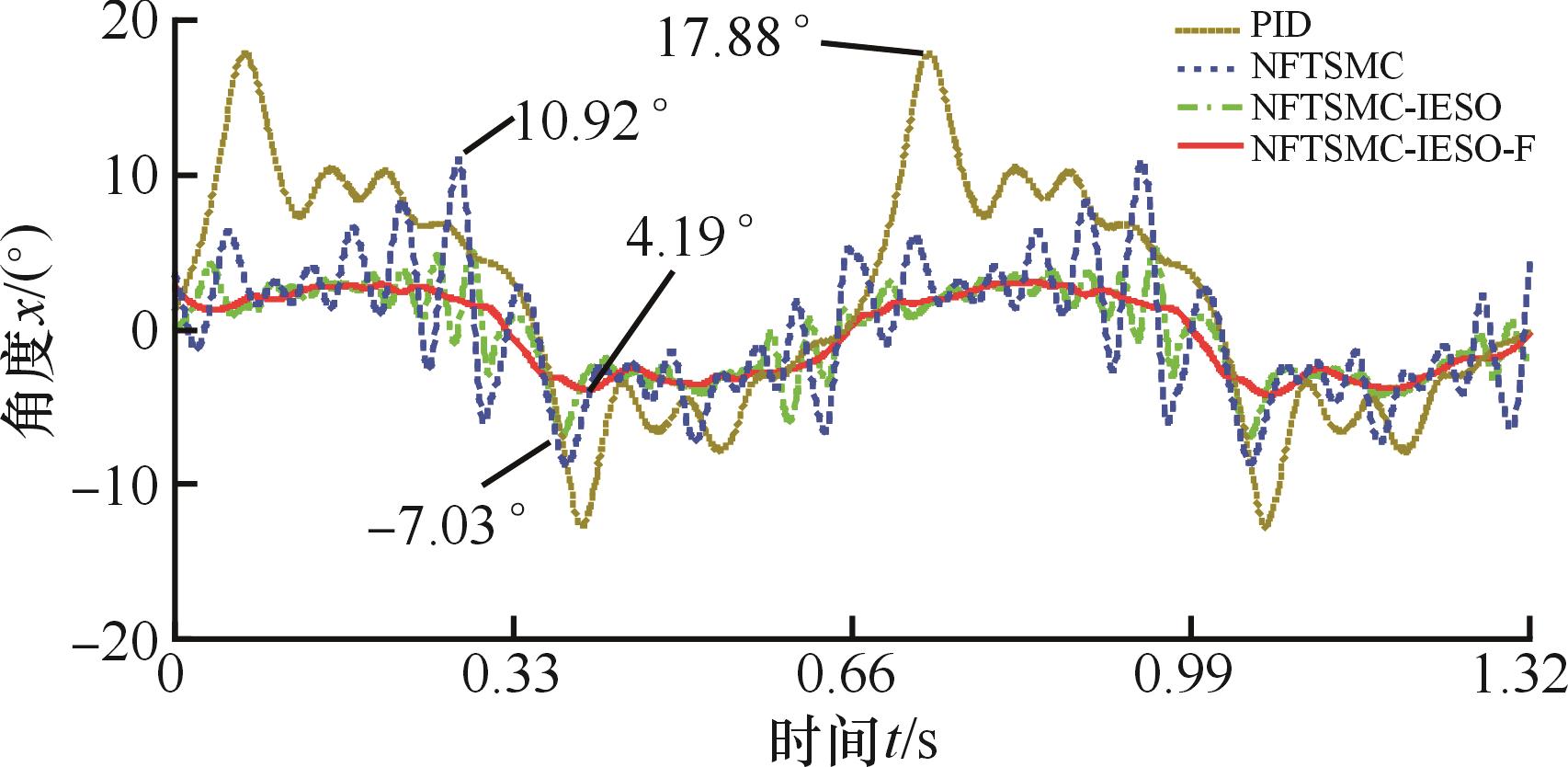

图17 1.5 Hz下轨迹跟踪实验误差曲线

Fig.17 Trajectory tracking experimental error curve at 1.5 Hz

图18 负载力矩响应实验曲线

Fig.18 Torque response experimental curve

表6 外界动态负载下位置跟踪系统性能指标

Tab.6 Performance metrics of position tracking system under external dynamic load

控制策略	e_m/（°）	e_rms/（°）
NFTSMC-ESO-F	2.86	1.07
NFTSMC-IESO-F	1.50	0.68

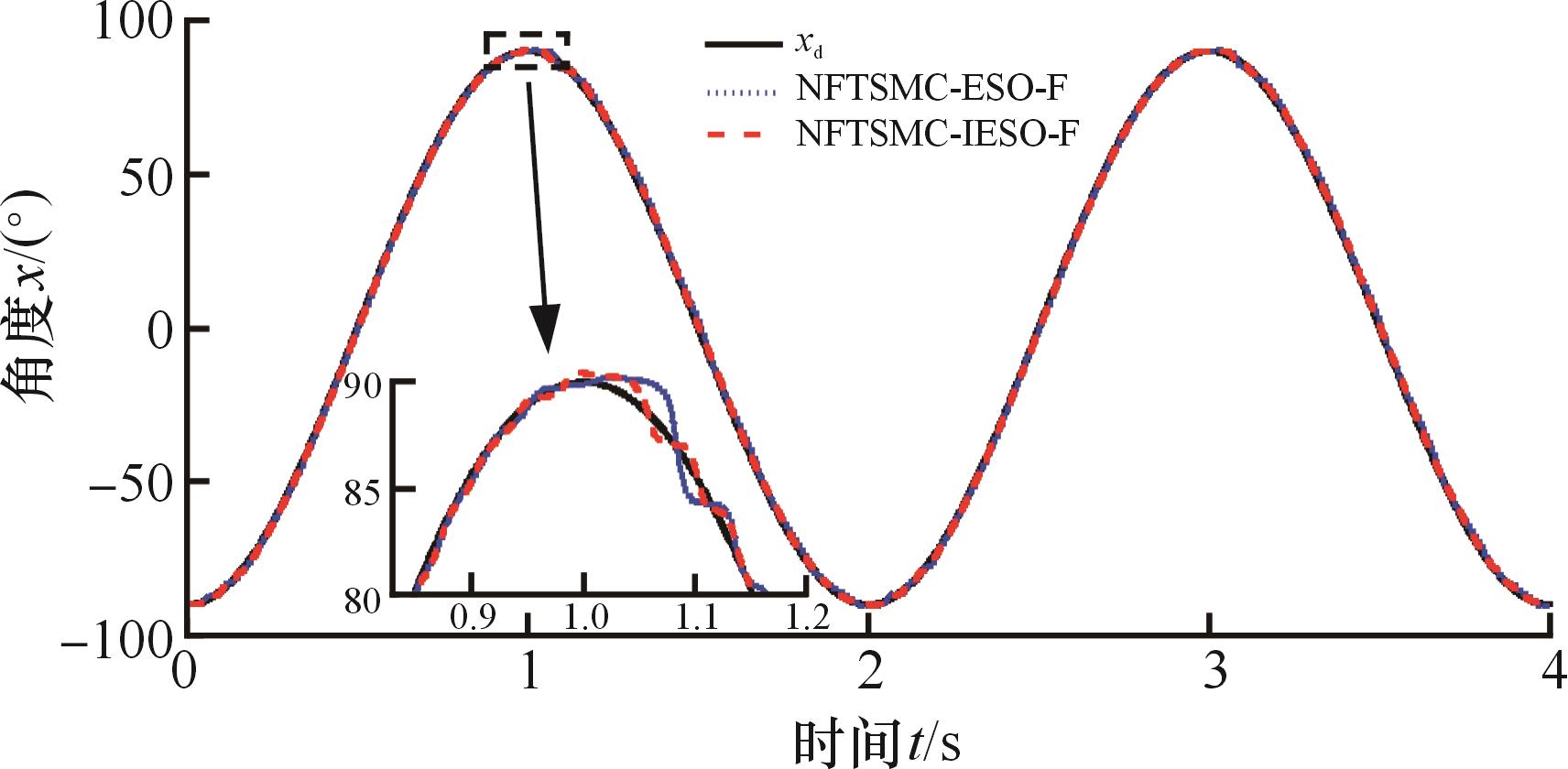

图19 负载工况下轨迹跟踪实验曲线

Fig.19 Trajectory tracking experimental curve under loaded conditions

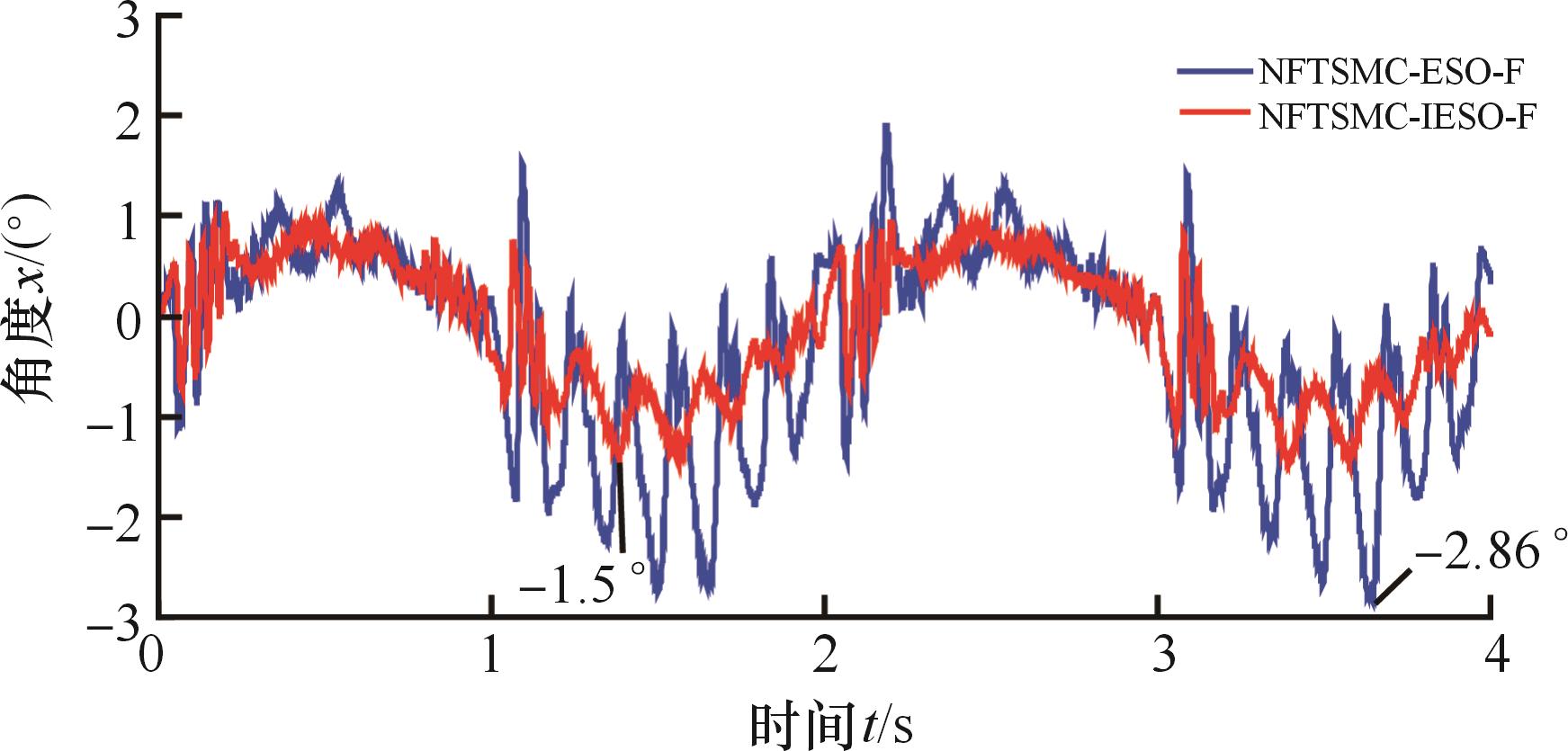

图20 负载工况下轨迹跟踪实验误差曲线

Fig.20 Trajectory tracking experimental error curve under loaded conditions
