超声空化微磨粒协同抛光改性TC17钛合金的机理

doi:10.3969/j.issn.1004-132X.2026.07.012

中国机械工程 ›› 2026, Vol. 37 ›› Issue (7): 1635-1640.DOI: 10.3969/j.issn.1004-132X.2026.07.012

超声空化微磨粒协同抛光改性TC17钛合金的机理

啜世达¹^,²(), 叶林征¹^,²(), 祝锡晶¹^,², 刘瑶¹^,², 王润宇¹^,²

^1.中北大学机械工程学院, 太原, 030051
^2.半导体超精密加工技术与智能装备山西省重点实验室, 太原, 030051

收稿日期:2025-11-20 出版日期:2026-07-25 发布日期:2026-08-18
通讯作者: 叶林征
作者简介:啜世达，男，1998年生，博士研究生。研究方向为超精密智能制造、特种加工技术。发表论文5篇。E-mail：chuaisd@163.com
叶林征（通信作者），男，1990年生，教授、博士研究生导师。研究方向为超精密与特种加工技术、超声空化理论及应用、机器人、智能制造。发表论文60余篇。E-mail：lz09020141@163.com
基金资助:
国家自然科学基金(52375470);国家自然科学基金(52005455);国家自然科学基金(51975540);中国航空发动机集团有限公司航空齿轮制造技术创新中心开放基金(AGMTIC-KFKT-202404);山西省专利转化专项计划(20250024)

Mechanism of Ultrasonic Cavitation and Micro-Abrasive Particle Synergistic Polishing for Modification of TC17 Titanium Alloy

CHUAI Shida¹^,²(), YE Linzheng¹^,²(), ZHU Xijing¹^,², LIU Yao¹^,², WANG Runyu¹^,²

^1.School of Mechanical Engineering，North University of China，Taiyuan，030051
^2.Shanxi Key Laboratory of Semiconductor Ultraprecision Machining Technology and Intelligent Equipment，Taiyuan，030051

Received:2025-11-20 Online:2026-07-25 Published:2026-08-18
Contact: YE Linzheng

摘要/Abstract

摘要：

针对航空发动机叶片TC17钛合金表面质量与力学性能的提升需求，提出了超声空化微磨粒协同抛光改性方法，构建了考虑微磨粒扰动的空泡演化和非均质成核速率预测数学模型，搭建了高速摄影及抛光改性试验平台，研究了超声频率对空化行为和改性效果的影响。结果表明，超声频率20 kHz下的空泡云聚集性和指向性最强，空泡溃灭冲击作用更显著，有效改性能量较40 kHz提高38.5%。相较于原始样品，改性后样品的表面粗糙度减小24.9%，显微硬度提高16.0%，残余压应力提高134.1%，表层金相组织宽度减小28.3%。研究揭示了超声空化微磨粒协同抛光改性机理。

关键词: 超声空化, 抛光改性, 空泡动力学, 微磨粒, TC17钛合金

Abstract:

To improve the surface quality and mechanical properties of TC17 titanium alloy for aero-engine blades， this paper proposes a synergistic polishing modification method using ultrasonic cavitation and micro-abrasive particles. A mathematical model for bubble evolution and heterogeneous nucleation rate prediction is established， incorporating the perturbation effects of micro-abrasives. A high-speed photography and polishing experimental platform is developed to investigate the effects of ultrasonic frequency on cavitation behavior and modification performance. The experimental results show that at an ultrasonic frequency of 20 kHz， the cavitation cloud exhibits the strongest aggregation and directionality， with a more pronounced collapse impact. Compared with that at 40 kHz， the effective modification energy at 20 kHz is increased by 38.5%. In comparison with the original sample， surface roughness is reduced by 24.9%， microhardness is increased by 16.0%， residual compressive stress is increased by 134.1%， and the width of surface microstructural features is refined by 28.3%. This study reveals the underlying mechanism of ultrasonic cavitation and micro-abrasive synergistic polishing modification.

Key words: ultrasonic cavitation, polishing modification, bubble dynamics, micro-abrasive particles, TC17 titanium alloy

中图分类号:

TH162

啜世达, 叶林征, 祝锡晶, 刘瑶, 王润宇. 超声空化微磨粒协同抛光改性TC17钛合金的机理[J]. 中国机械工程, 2026, 37(7): 1635-1640.

CHUAI Shida, YE Linzheng, ZHU Xijing, LIU Yao, WANG Runyu. Mechanism of Ultrasonic Cavitation and Micro-Abrasive Particle Synergistic Polishing for Modification of TC17 Titanium Alloy[J]. China Mechanical Engineering, 2026, 37(7): 1635-1640.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.07.012

https://www.cmemo.org.cn/CN/Y2026/V37/I7/1635

图/表 10

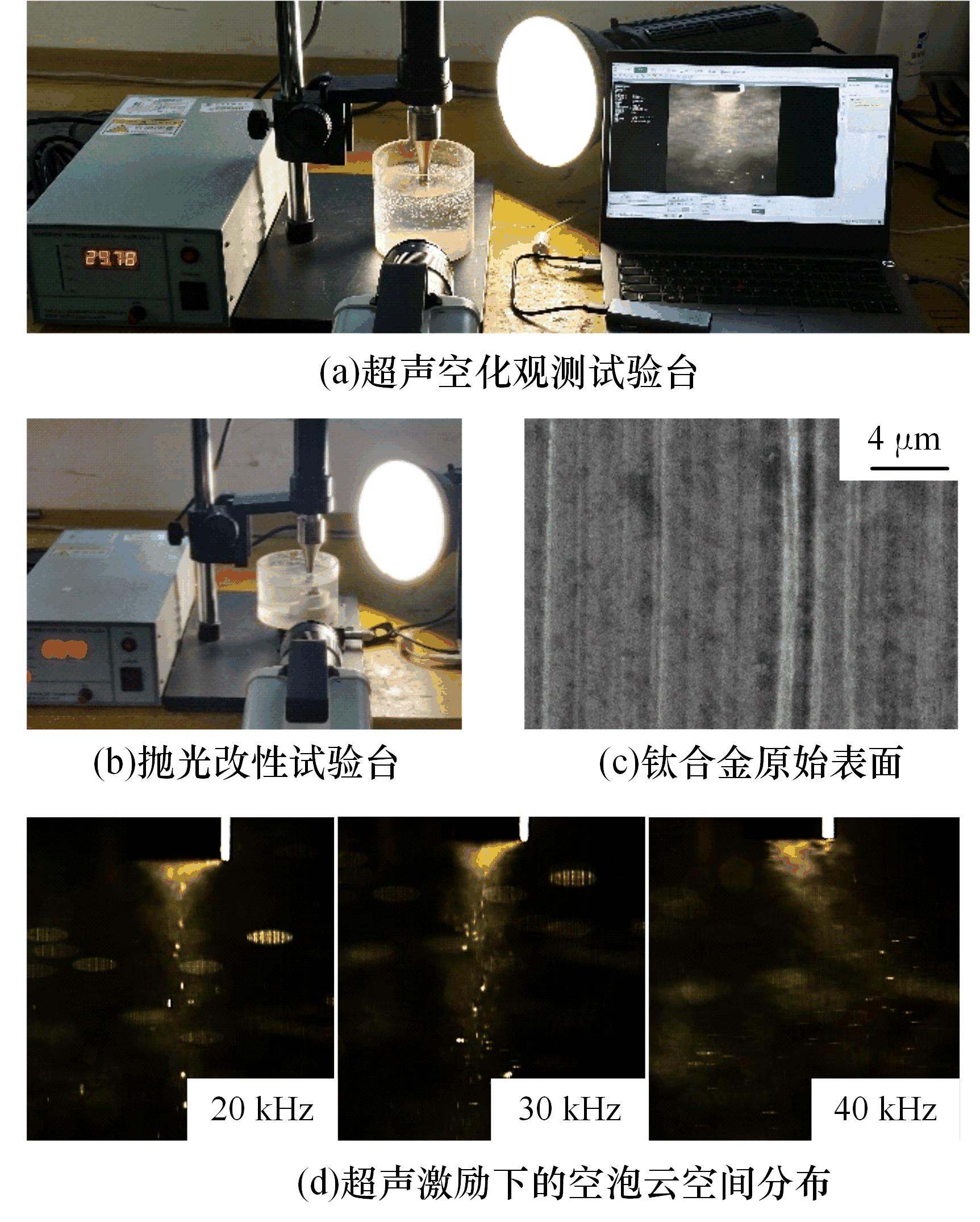

图1 超声空化试验台、试验材料和空化云空间分布状态

Fig. 1 Ultrasonic cavitation test benches， original surface of TC17 titanium alloy， and spatial distributions of cavitation clouds

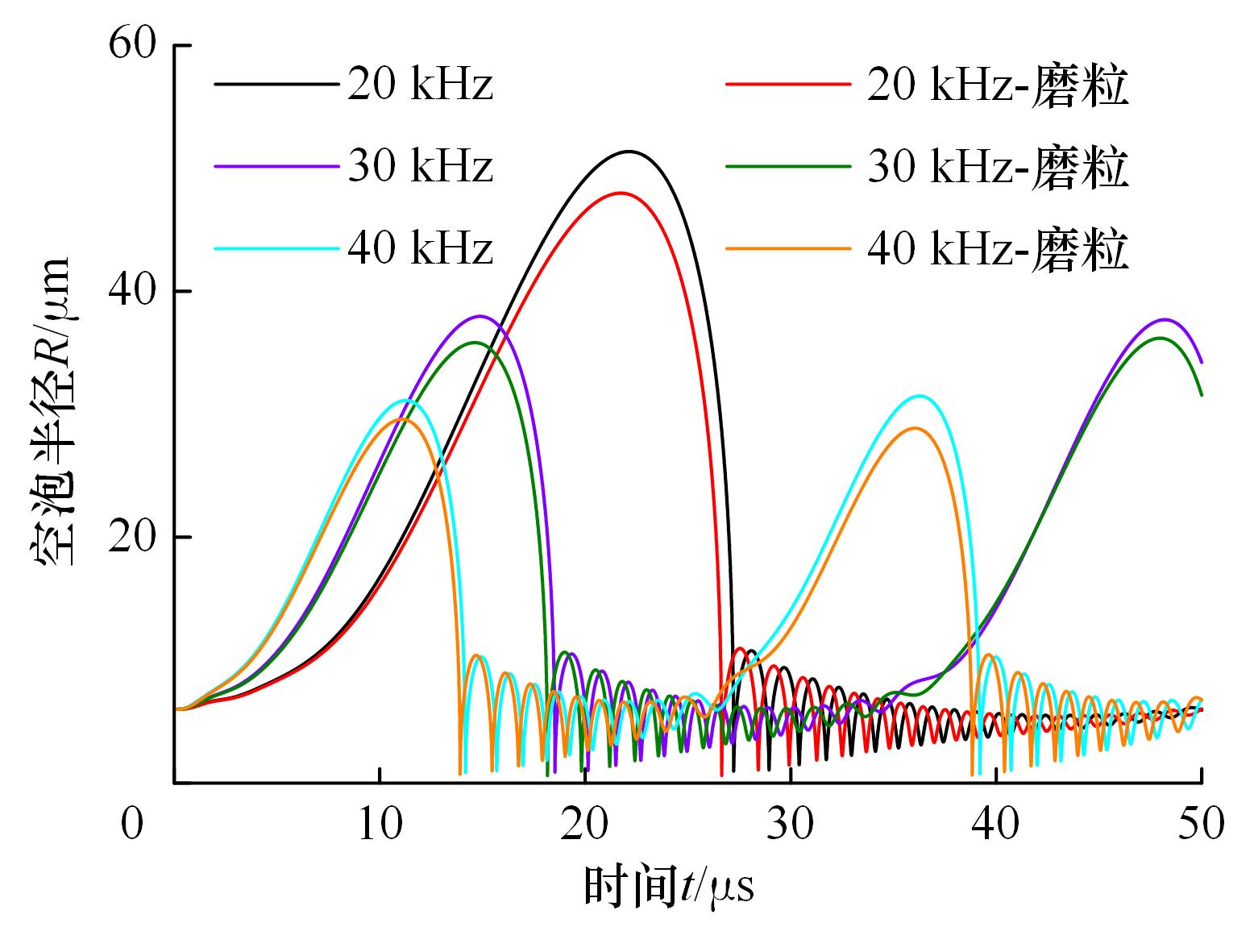

图2 空化气泡动态演变图

Fig. 2 Dynamic evolution of cavitation bubbles

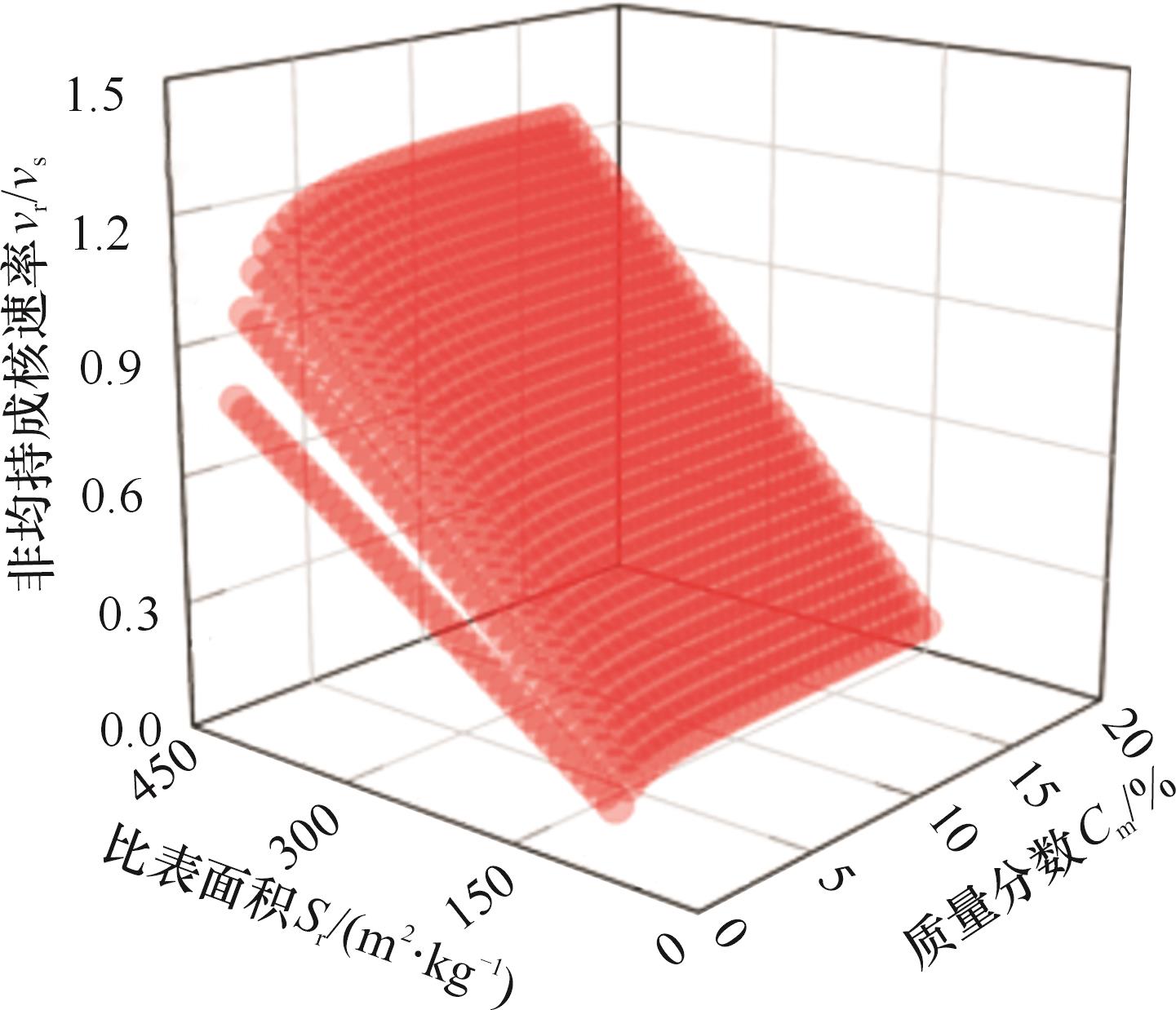

图3 空泡非均质成核速率

Fig. 3 Heterogeneous nucleation rate of bubbles

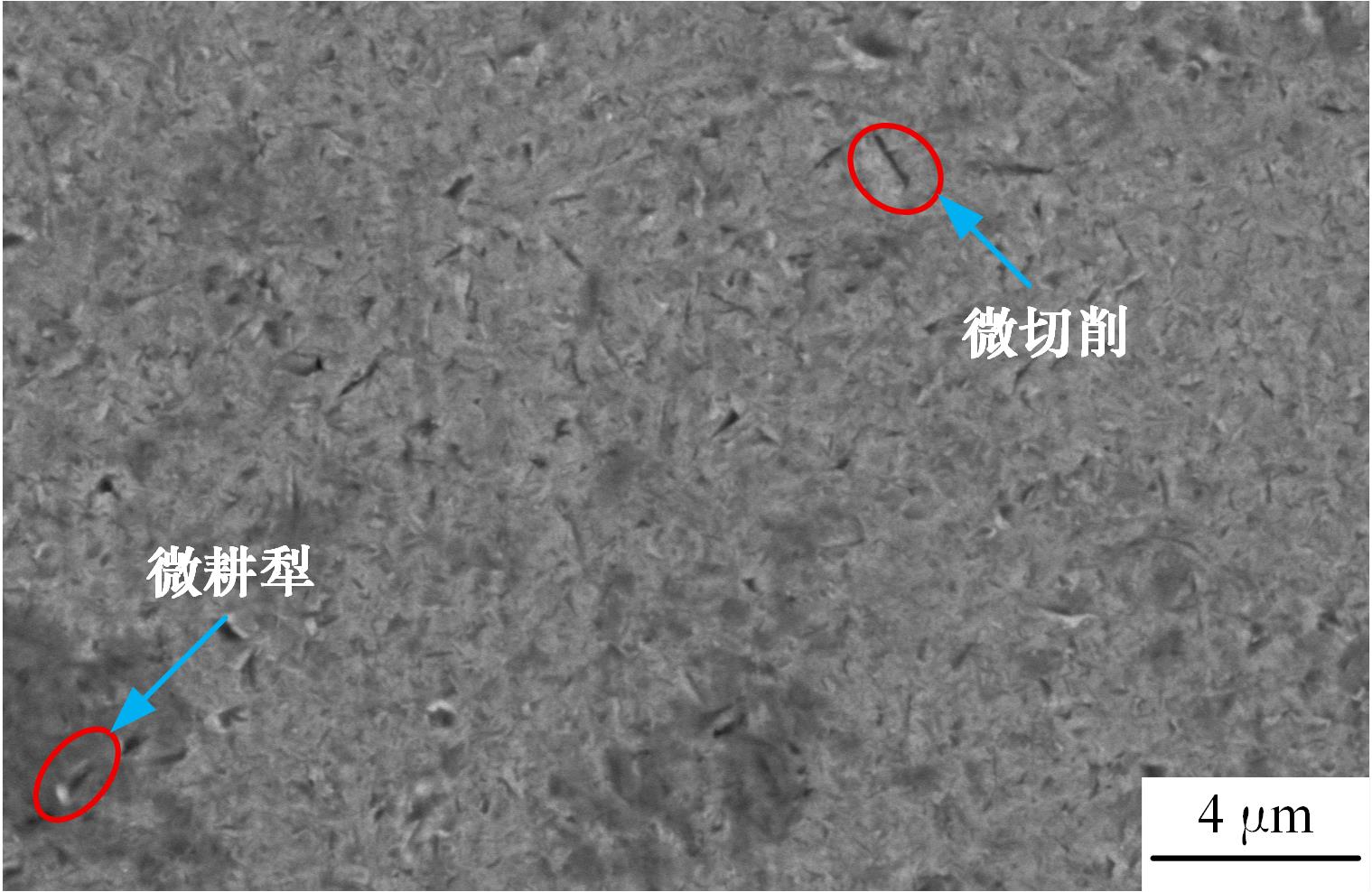

图4 超声空化微磨粒协同改性后表面形貌

Fig. 4 Surface morphology after ultrasonic cavitation and micro-abrasive synergistic modification

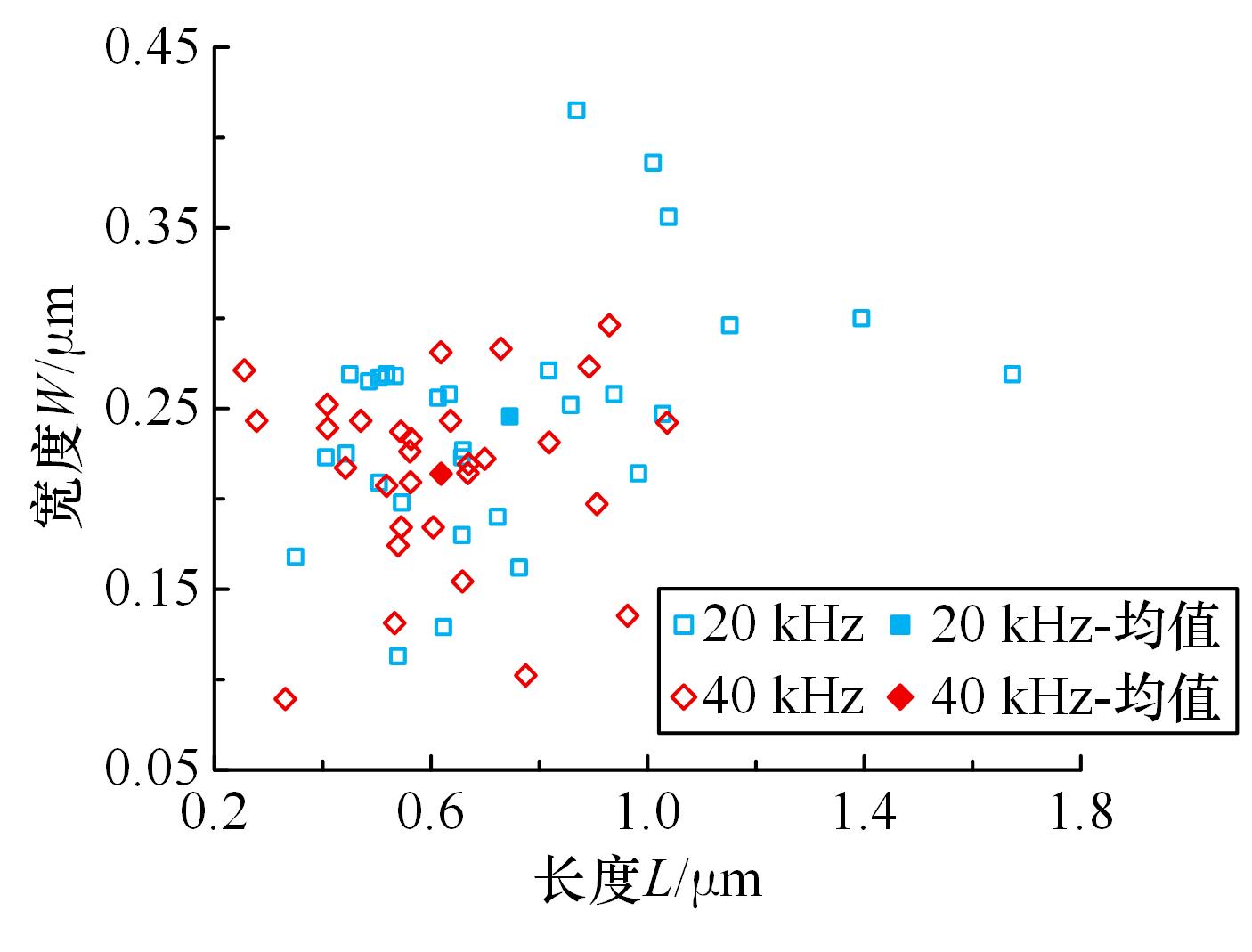

图5 表面微观结构定量结果

Fig. 5 Quantitative results of surface microstructure

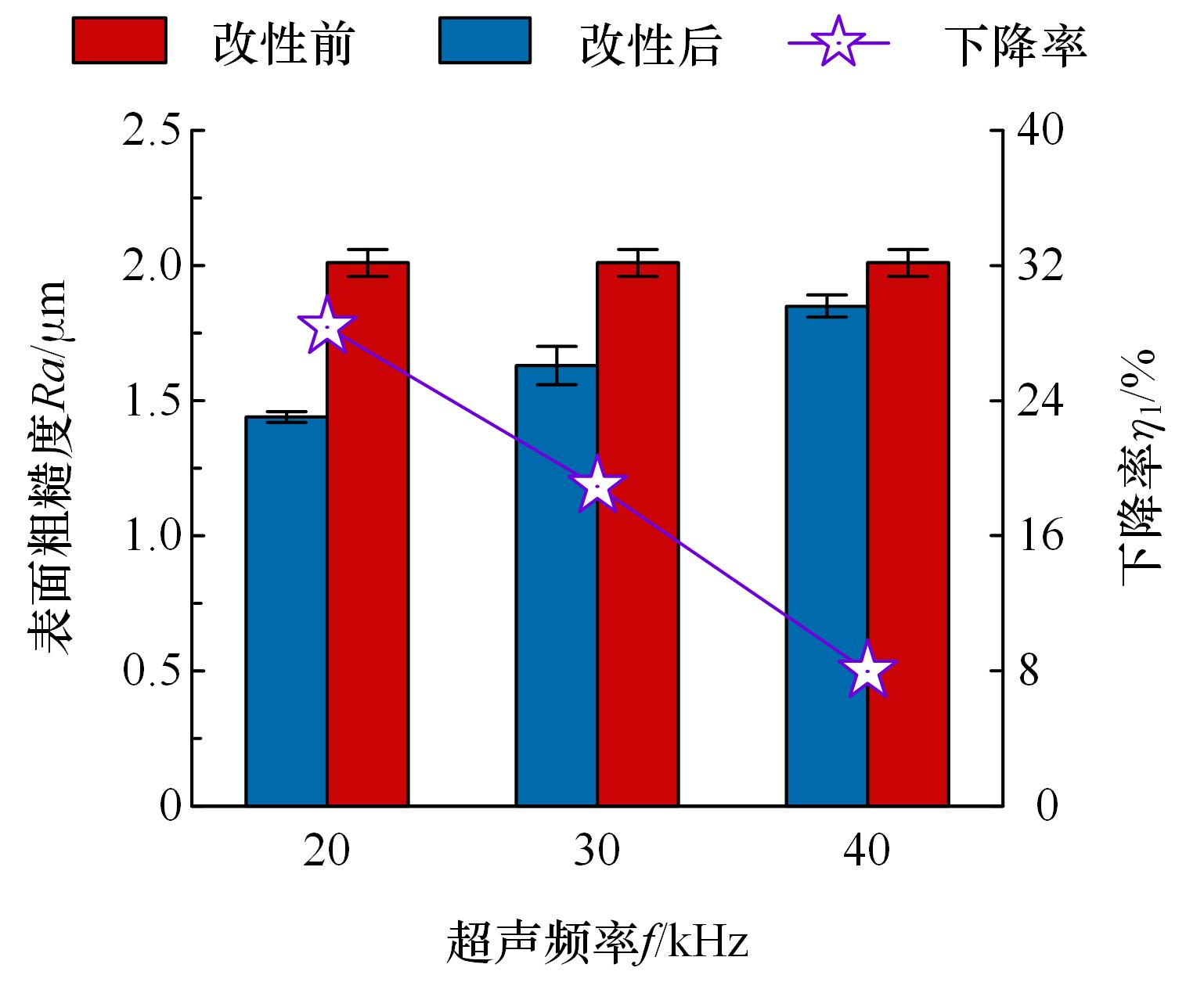

图6 表面粗糙度变化

Fig. 6 Surface roughness variation

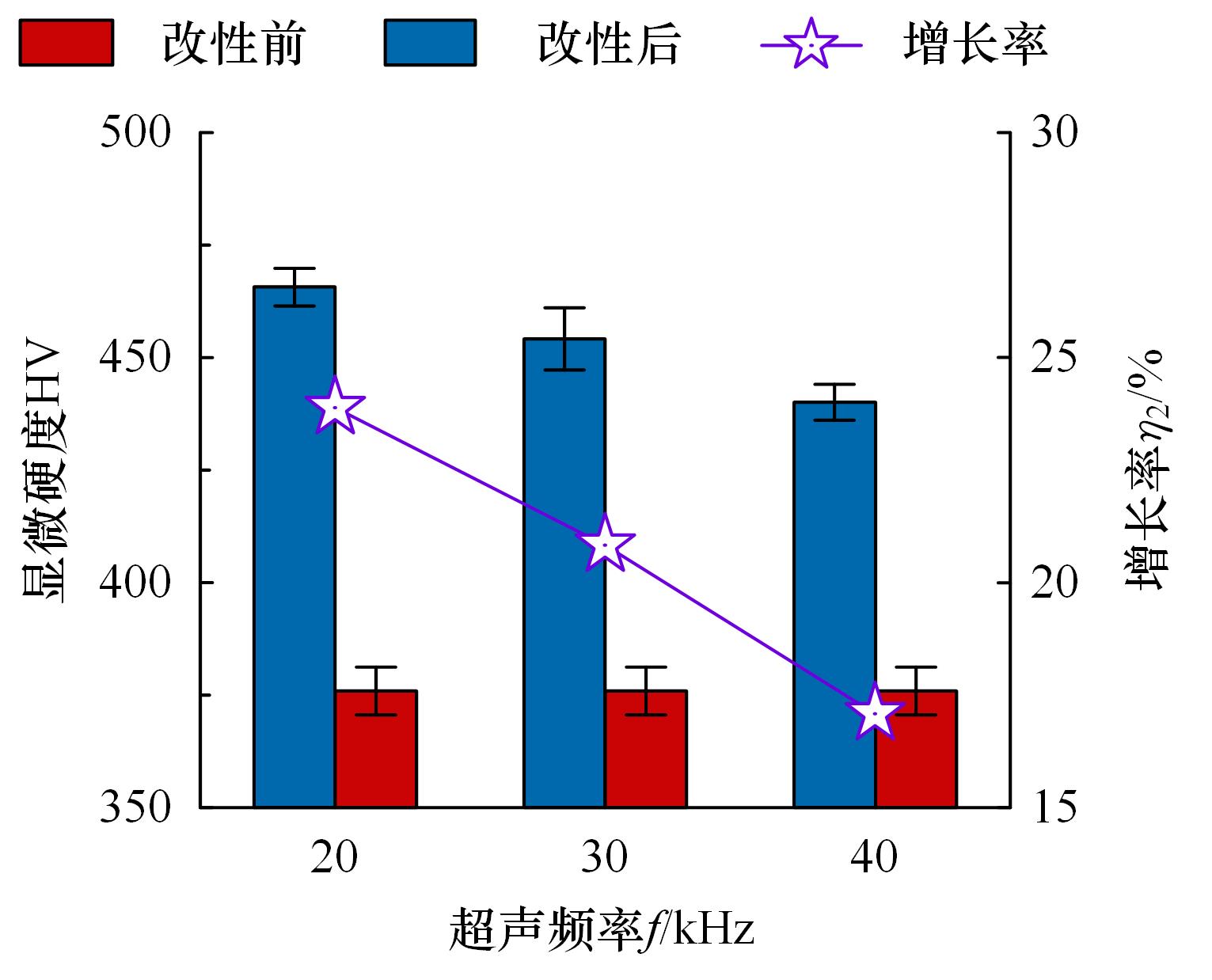

图7 表面显微硬度变化

Fig. 7 Surface microhardness variation

图8 表层金相组织

Fig. 8 Surface metallographic structure

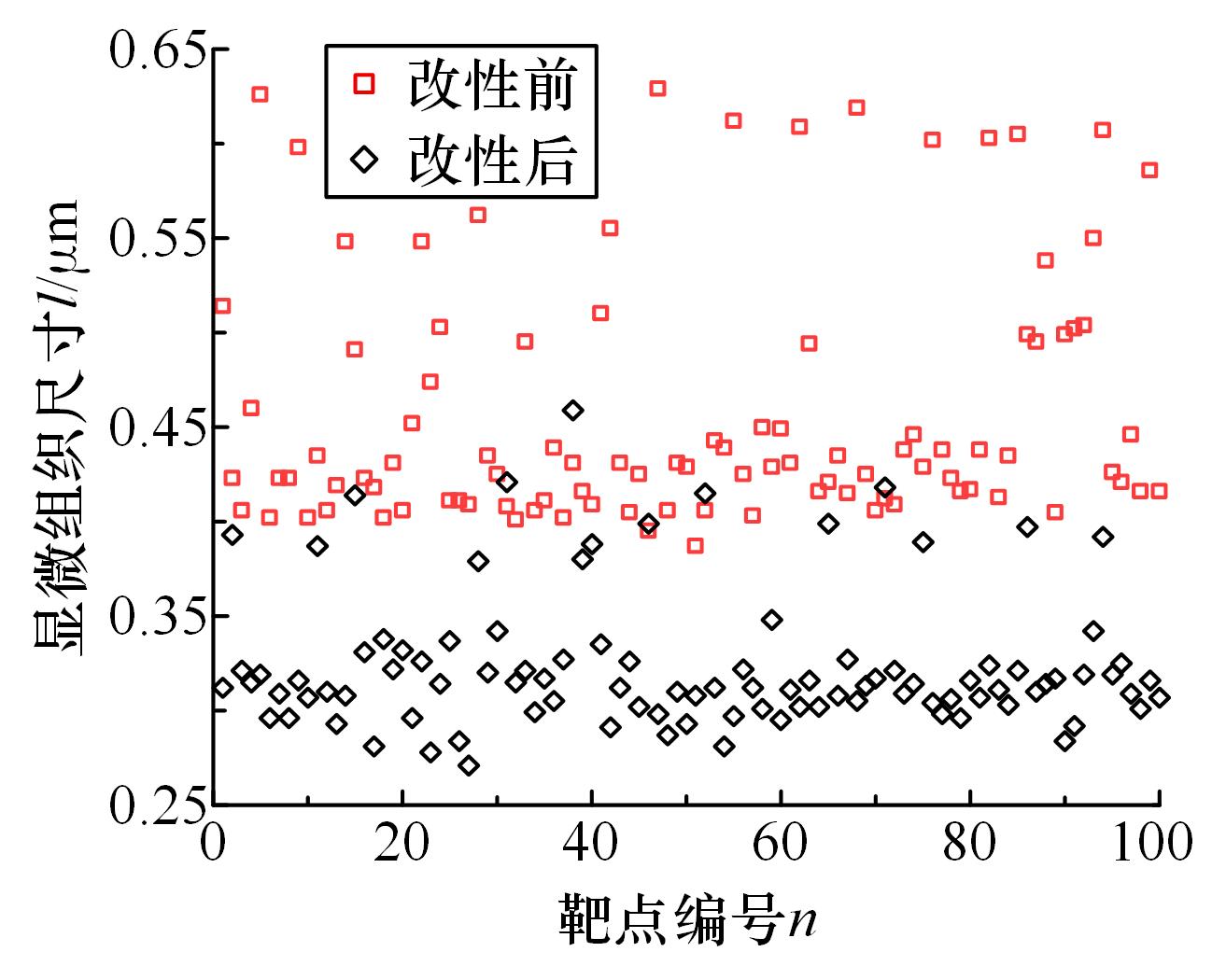

图9 表层金相组织定量分析结果

Fig. 9 Quantitative analysis results of the surface metallographic structure

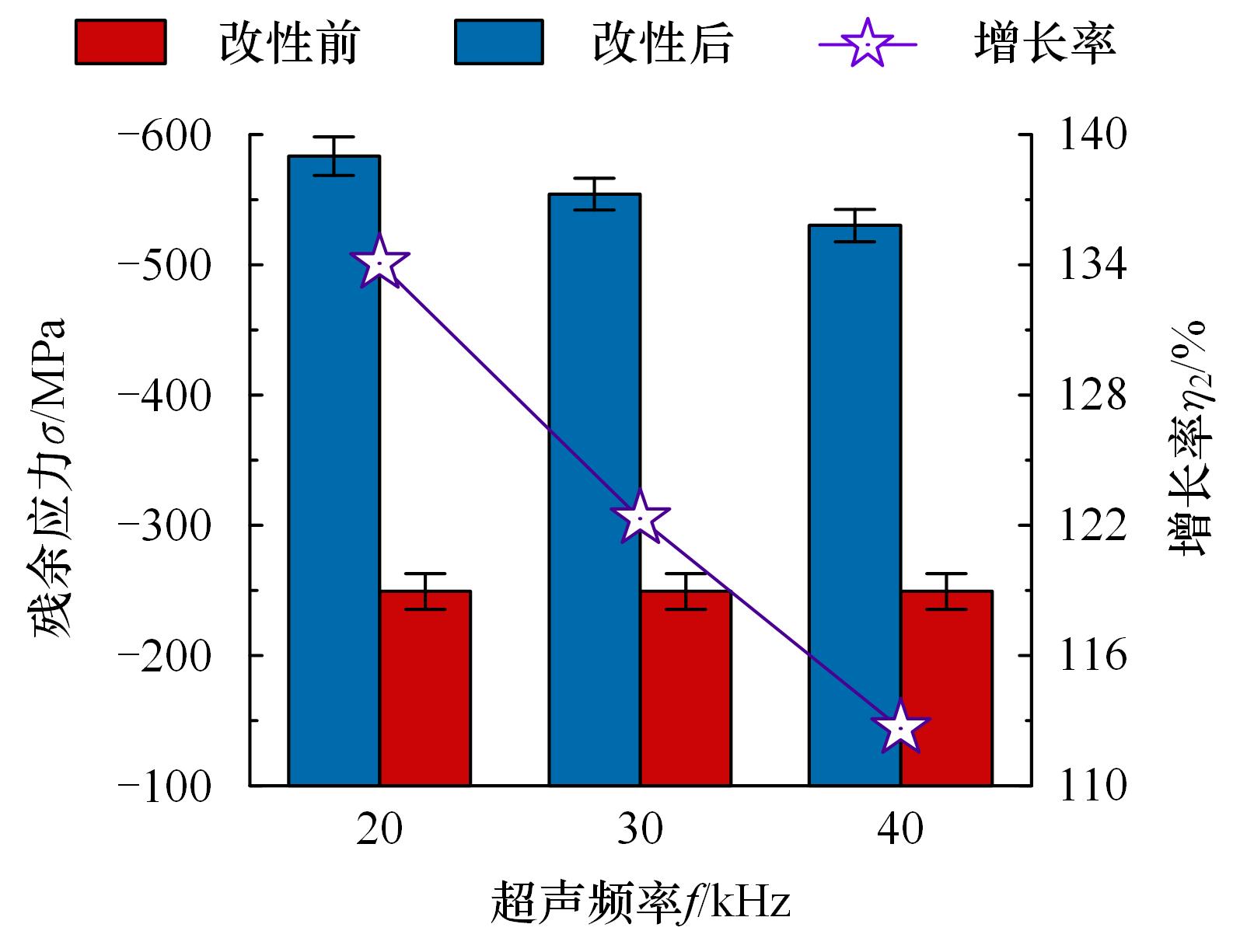

图10 残余应力变化

Fig. 10 Residual stress variation

参考文献 17

[1]	GUPTA A， BENNETT C J， SUN Wei. Fatigue Response of Selective Laser Melted Ti-6Al-4V Bracket： an Experimental Study［J］. Procedia Structural Integrity， 2021， 31： 15-21.
[2]	FU Youzhi， GAO Hang， WANG Xuanping， et al. Machining the Integral Impeller and Blisk of Aero-Engines： a Review of Surface Finishing and Strengthening Technologies［J］. Chinese Journal of Mechanical Engineering， 2017， 30（3）： 528-543.
[3]	杨自豪，范增华，张翔，等. 钛合金管内表面的化学辅助磁性剪切增稠抛光实验研究［J］. 中国机械工程， 2025， 36（12）： 2846-2853.
	YANG Zihao， FAN Zenghua， ZHANG Xiang， et al. Research on Chemical-assisted Magnetorheological Shear Thickening Polishing of Titanium Alloy Tube Inner Surfaces［J］. China Mechanical Engineering， 2025， 36（12）： 2846-2853.
[4]	尹衍恒，赵朕，李庆，等. 连续激光抛光钛合金表面的磨损性能研究［J］. 表面技术， 2025， 54（1）： 218-227.
	YIN Yanheng， ZHAO Zhen， LI Qing， et al. Investigation of Wear Properties of Titanium Alloy Surfaces Polished with Continuous Laser［J］. Surface Technology， 2025， 54（1）： 218-227.
[5]	潘玉良，蔡晋，孟庆勋，等. TC17合金超声喷丸强化应力场与形貌分析［J］. 航空精密制造技术， 2025， 61（4）： 4-8.
	PAN Yuliang， CAI Jin， MENG Qingxun， et al. Stress Field and Morphology Analysis of TC17 Alloy Ultrasonic Shot Peening Strengthening［J］. Aviation Precision Manufacturing Technology， 2025， 61（4）： 4-8.
[6]	叶林征，祝锡晶，王建青. 近壁声空泡溃灭微射流冲击流固耦合模型及蚀坑反演分析［J］. 爆炸与冲击， 2019， 39（6）： 21-32.
	YE Linzheng， ZHU Xijing， WANG Jianqing. Fluid-solid Coupling Model of Micro-jet Impact from Acoustic Cavitation Bubble Collapses near a Wall and Pit Inversion Analysis［J］. Explosion and Shock Waves， 2019， 39（6）： 21-32.
[7]	李祚庥，祝锡晶，郭千瑜，等. 超声珩磨光整加工技术研究综述［J］. 电加工与模具， 2025（4）： 1-12.
	LI Zuoxiu， ZHU Xijing， GUO Qianyu， et al. A Comprehensive Review of Ultrasonic Honing Finishing Technology［J］. Electromachining & Mould， 2025（4）： 1-12.
[8]	孙毅，祝利豪，毛亚郎，等. 近球壁射流空泡溃灭对微细颗粒破碎效果的影响［J］. 中国机械工程， 2020， 31（24）： 2910-2917.
	SUN Yi， ZHU Lihao， MAO Yalang， et al. Effects of Bubble Collapse of Near-ball Wall Jet Flows on Crushing Effectiveness of Fine Particles［J］. China Mechanical Engineering， 2020， 31（24）： 2910-2917.
[9]	叶林征，祝锡晶. 功率超声珩磨磨削区空泡溃灭微射流冲击特性及试验研究［J］. 机械工程学报， 2020， 56（12）： 115.
	YE Linzheng， ZHU Xijing. Impact Characteristics and Experimental Study of Micro-jet with Cavitation Collapse in Grinding Area of Power Ultrasonic Honing［J］. Journal of Mechanical Engineering， 2020， 56（12）： 115.
[10]	罗健鑫，王彦菊，崔敏超，等. 空化水喷丸表面改性技术研究进展综述［J］. 航空制造技术， 2024， 67（9）： 51-61.
	LUO Jianxin， WANG Yanju， CUI Minchao， et al. A Research Review on Surface Modification with Water Cavitation Peening［J］. Aeronautical Manufacturing Technology， 2024， 67（9）： 51-61.
[11]	SOYAMA H， KORSUNSKY A M. A Critical Comparative Review of Cavitation Peening and Other Surface Peening Methods［J］. Journal of Materials Processing Technology， 2022， 305： 117586.
[12]	YE Linzheng， ZHU Xijing， HE Yan， et al. Surface Strengthening and Grain Refinement of AZ31B Magnesium Alloy by Ultrasonic Cavitation Modification［J］. Chinese Journal of Aeronautics， 2021， 34（4）： 508-517.
[13]	CHUAI Shida， YE Linzheng， ZHU Xijing， et al. Theoretical and Experimental Study on Micron-sized SiC Micro-abrasives Regulating Ultrasonic Cavitation Intensity［J］. Spectrochimica Acta Part A： Molecular and Biomolecular Spectroscopy， 2025， 330： 125686.
[14]	FU Yingze， ZHU Xijing， WANG Jianqing， et al. Investigation of Impact Load and Erosion Behaviors on Ti-ta Alloy Surface through the Synergistic Effect of Ultrasonic Cavitation and Micro-abrasive Particles［J］. Journal of Materials Research and Technology， 2023， 26： 3893-3904.
[15]	CHEN Xin， XU Shucong， IGNACIO AHUIR-TORRES J， et al. Acceleration Mechanism of Abrasive Particle in Ultrasonic Polishing under Synergistic Physical Vibration and Cavitation： Numerical Study［J］. Ultrasonics Sonochemistry， 2023， 101： 106713.
[16]	CHUAI Shida， ZHU Xijing， YE Linzheng， et al. Study on the Mechanism of Ultrasonic Cavitation Effect on the Surface Properties Enhancement of TC17 Titanium Alloy［J］. Ultrasonics Sonochemistry， 2024， 108： 106957.
[17]	ZHAO Bingge， ZHANG Luojia， WU Mannan， et al. Heterogeneous Nucleation of Embedded Droplets in the Zn-15Bi Immiscible Alloy Studied by Nanocalorimetry［J］. Thermochimica Acta， 2023， 720： 179420.
