考虑铣削静动态特性及时变刀具磨损的铣削稳定性判别方法

doi:10.3969/j.issn.1004-132X.2026.07.007

摘要/Abstract

摘要：

增大铣削加工参数可提高加工效率，却易产生加工颤振的问题，因此提出一种同时考虑铣削静动态性能和时变刀具磨损影响的稳定性判别方法。先依托铣削力模型建立考虑径向切削深度与刀具直径的三维铣削叶瓣稳定图，确定基础加工参数。再通过频域信号处理剔除主轴转频干扰，判别实际加工的铣削稳定性；同时基于铣削刃口系数变化监测刀具磨损，并将磨损因素融入判别体系。铣削稳定性在线判别实验结果表明，所提方法在保证工艺稳定的前提下提高了材料去除率。

关键词: 铣削稳定性, 材料去除率, 刀具磨损, 动态判别

Abstract:

Increasing milling parameters improves machining efficiency but tends to cause chatter. To address this issue， this paper proposes a stability identification method that considers the static and dynamic characteristics of the milling process as well as the influence of timevarying tool wear. First， a threedimensional stability lobe diagram， incorporating radial cutting depth and tool diameter， is established based on the milling force model to determine the basic machining parameters. Second， frequencydomain signal processing is adopted to eliminate interference from spindle rotational frequency and to identify the actual stability state. Meanwhile， tool wear is monitored based on variations in cutting edge coefficients， and the wear factor is integrated into the identification system. Online identification test results verify that the proposed method can increase the material removal rate while ensuring process stability.

Key words: milling stability, material removal rate, tool wear, dynamic characteristics

中图分类号:

TG50

郭淼现, 韩琛潼, 郭维诚, 丁子珊, 魏燕, 周金强. 考虑铣削静动态特性及时变刀具磨损的铣削稳定性判别方法[J]. 中国机械工程, 2026, 37(7): 1587-1594.

GUO Miaoxian, HAN Chentong, GUO Weicheng, DING Zishan, WEI Yan, ZHOU Jinqiang. A Milling Stability Determining Method Considering the System Static-dynamic Characteristics and Time-varying Tool Wear[J]. China Mechanical Engineering, 2026, 37(7): 1587-1594.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2026.07.007

https://www.cmemo.org.cn/CN/Y2026/V37/I7/1587

图/表 16

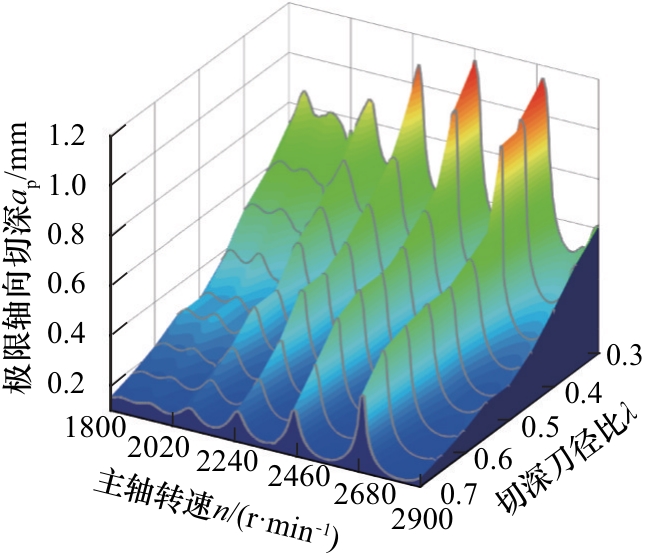

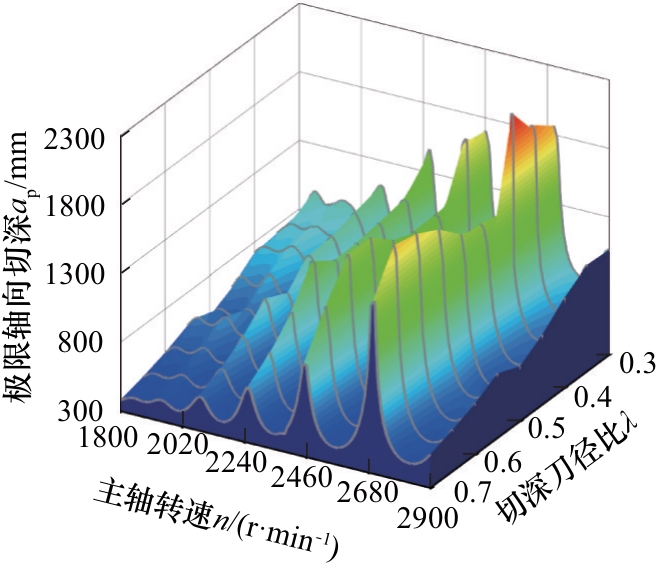

图1 三维铣削叶瓣稳定图

Fig.1 Stability lobe diagram of three-dimensional milling process

图2 三维材料去除率叶瓣稳定图

Fig.2 Three-dimensional stability lobe diagram with material removal rate

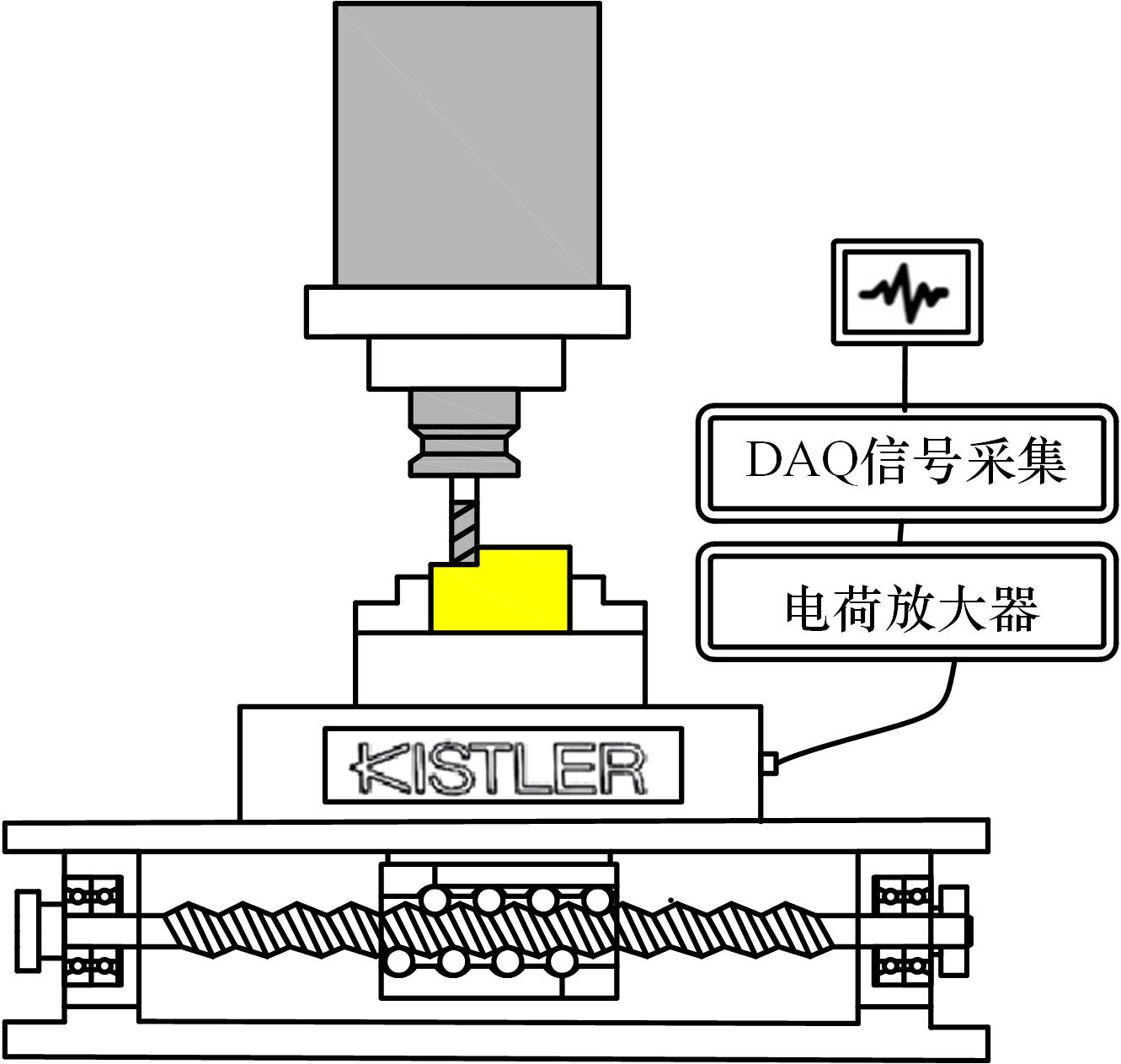

图3 铣削实验平台

Fig.3 Milling experimental platform

表1 测试验证实验铣削工艺参数

Tab.1 Milling process parameters of verification tests

实验	n/（r·min^-1）	a_e/mm	a_p/mm	v/（mm·min^-1）	工件材料
Test1	7200	5	2.5	1000	铝合金
Test2	7200	5	5	1000	铝合金
Test3	7200	5	7.5	1000	铝合金
Test4	7200	5	10	1000	铝合金
Test5	1820	7	0.5	182	钛合金

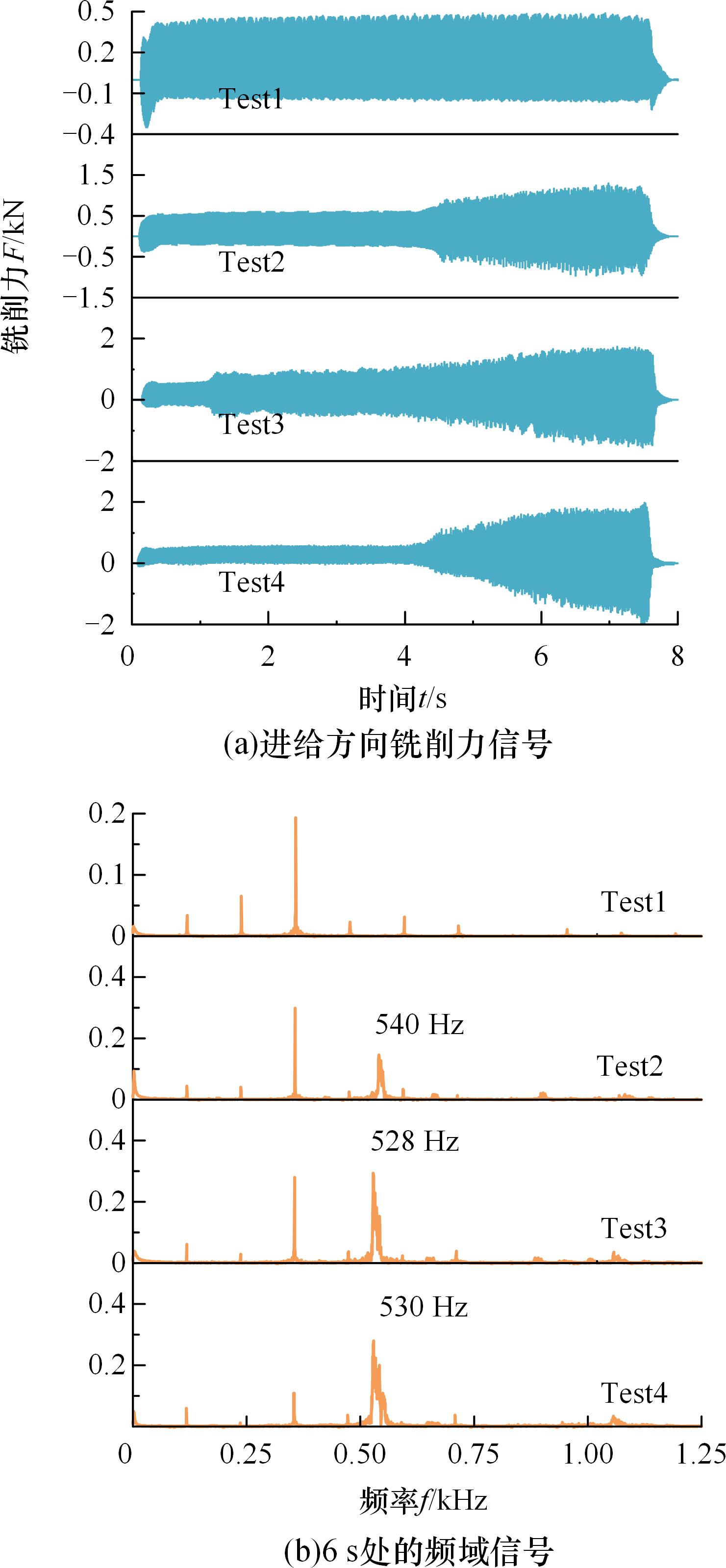

图4 单因素实验铣削力频域分布

Fig.4 Frequency domain distribution of milling force in single-factor experiments

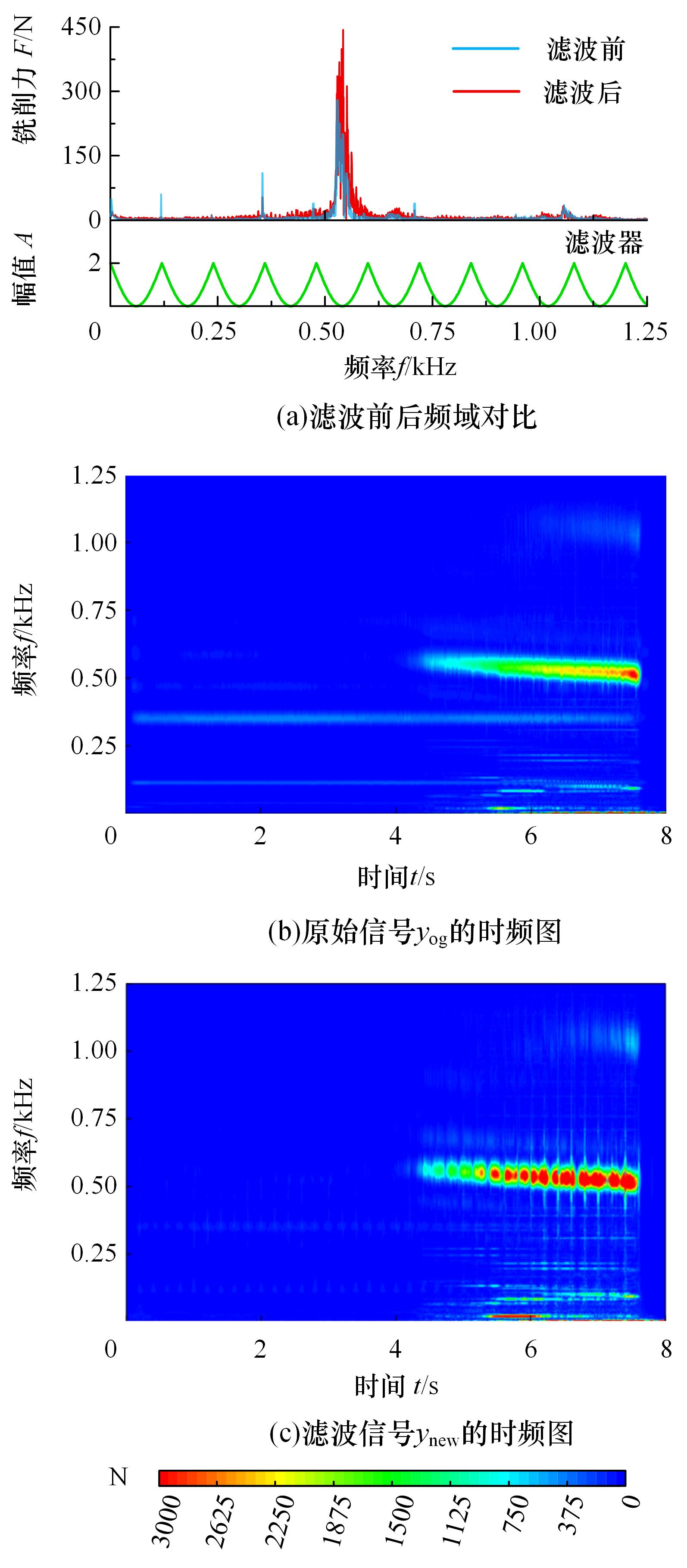

图5 铣削稳定性判别滤波器

Fig.5 Filter for milling stability identification

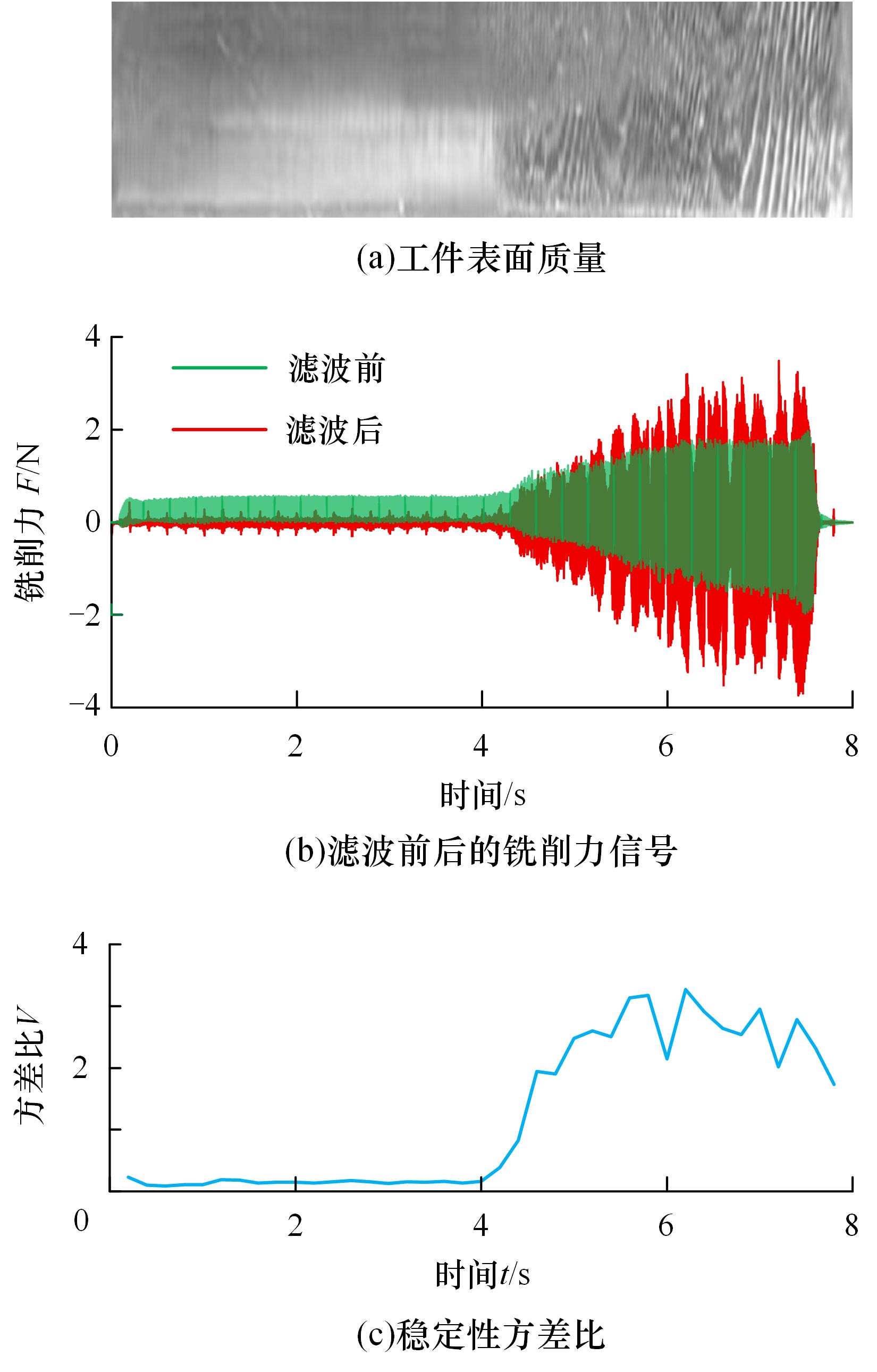

图6 滤波条件下的铣削稳定性判别

Fig.6 Milling stability identification under filtering conditions

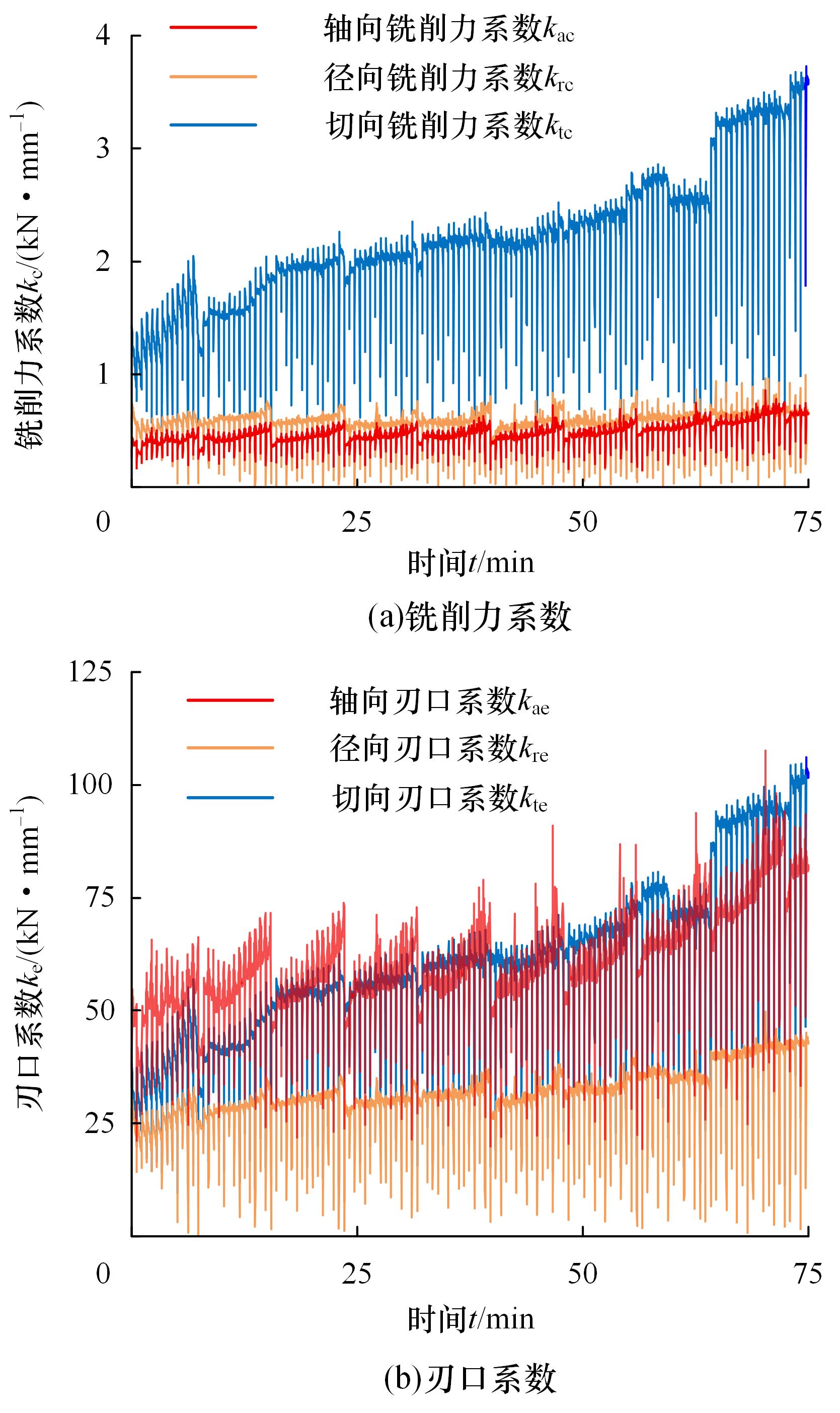

图7 铣削系数动态计算结果

Fig.7 Dynamic calculation results of milling coefficients

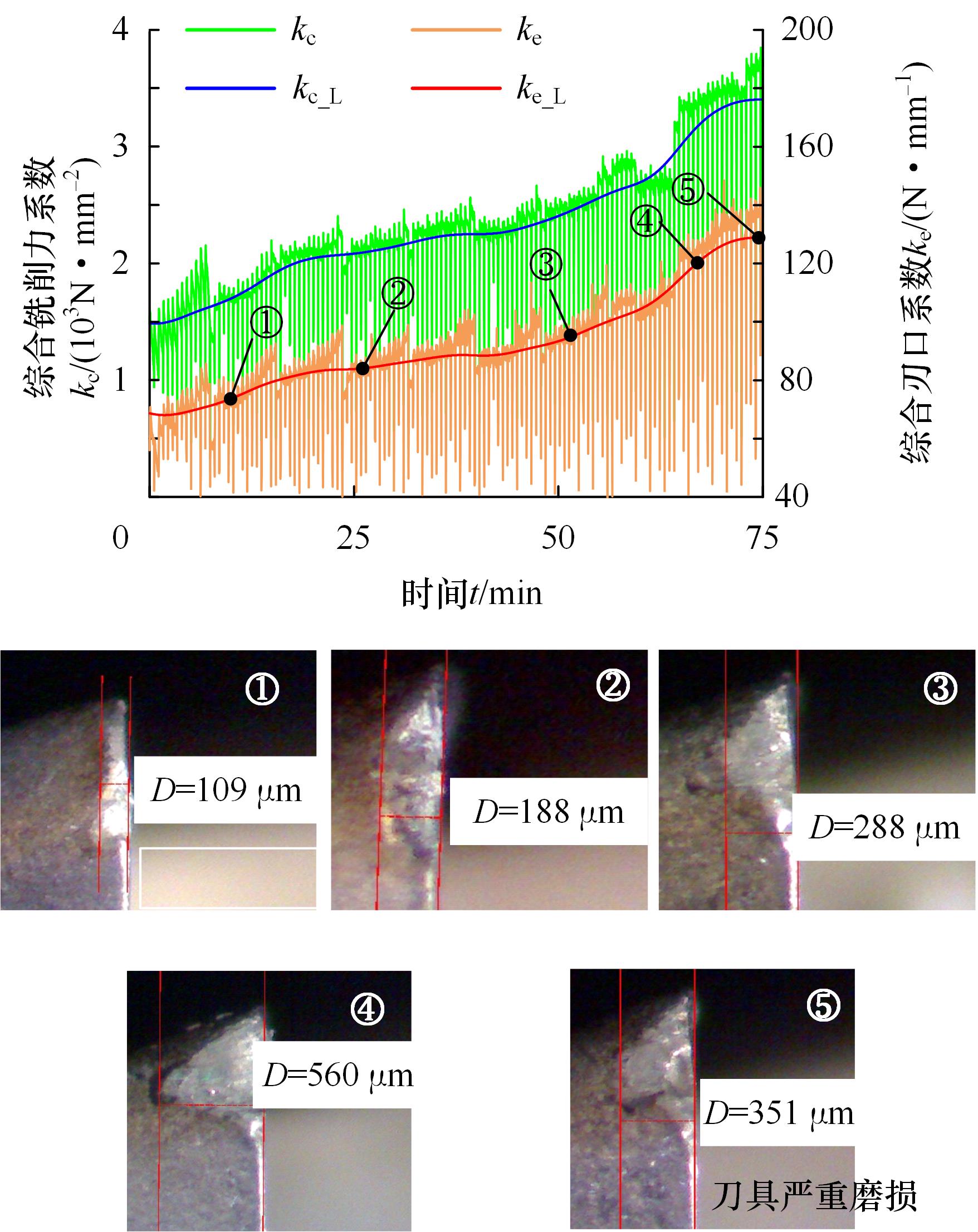

图8 综合铣削力系数及对应刀具磨损

Fig.8 Comprehensive milling force coefficients and corresponding tool wear

表2 刀具不同磨损程度对应的铣削力系数

Tab.2 Milling force coefficients corresponding to different tool wear levels

刀具后刀面磨损V_B/μm	109	188	288	560
切向铣削力系数k_tc/（N·mm^-2）	1502	2109	2410	3868
径向铣削力系数k_rc/（N·mm^-2）	619	613	609	727

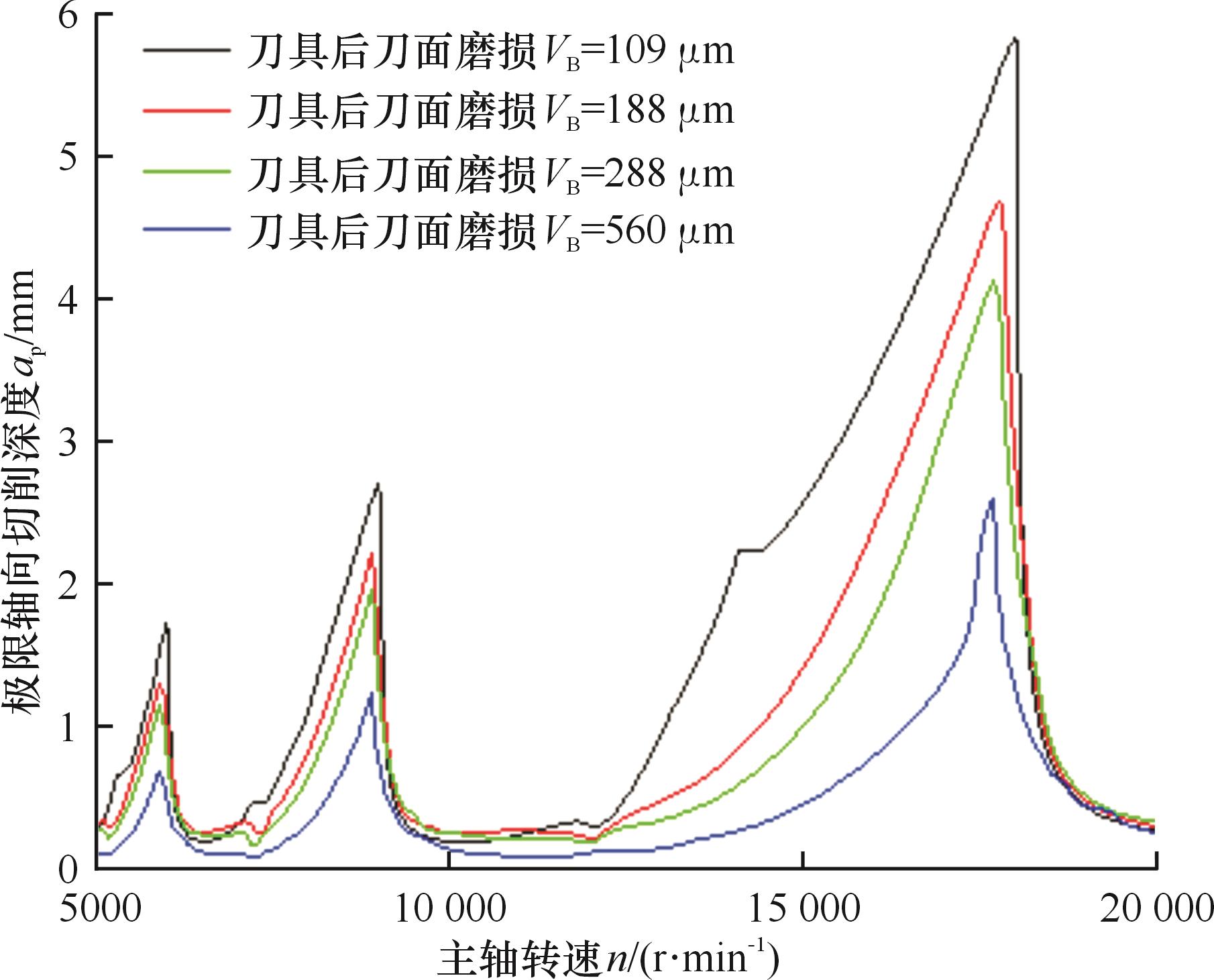

图9 不同刀具后刀面磨损值的叶瓣稳定图

Fig.9 Stability lobe diagrams for different flank wear values of cutting tools

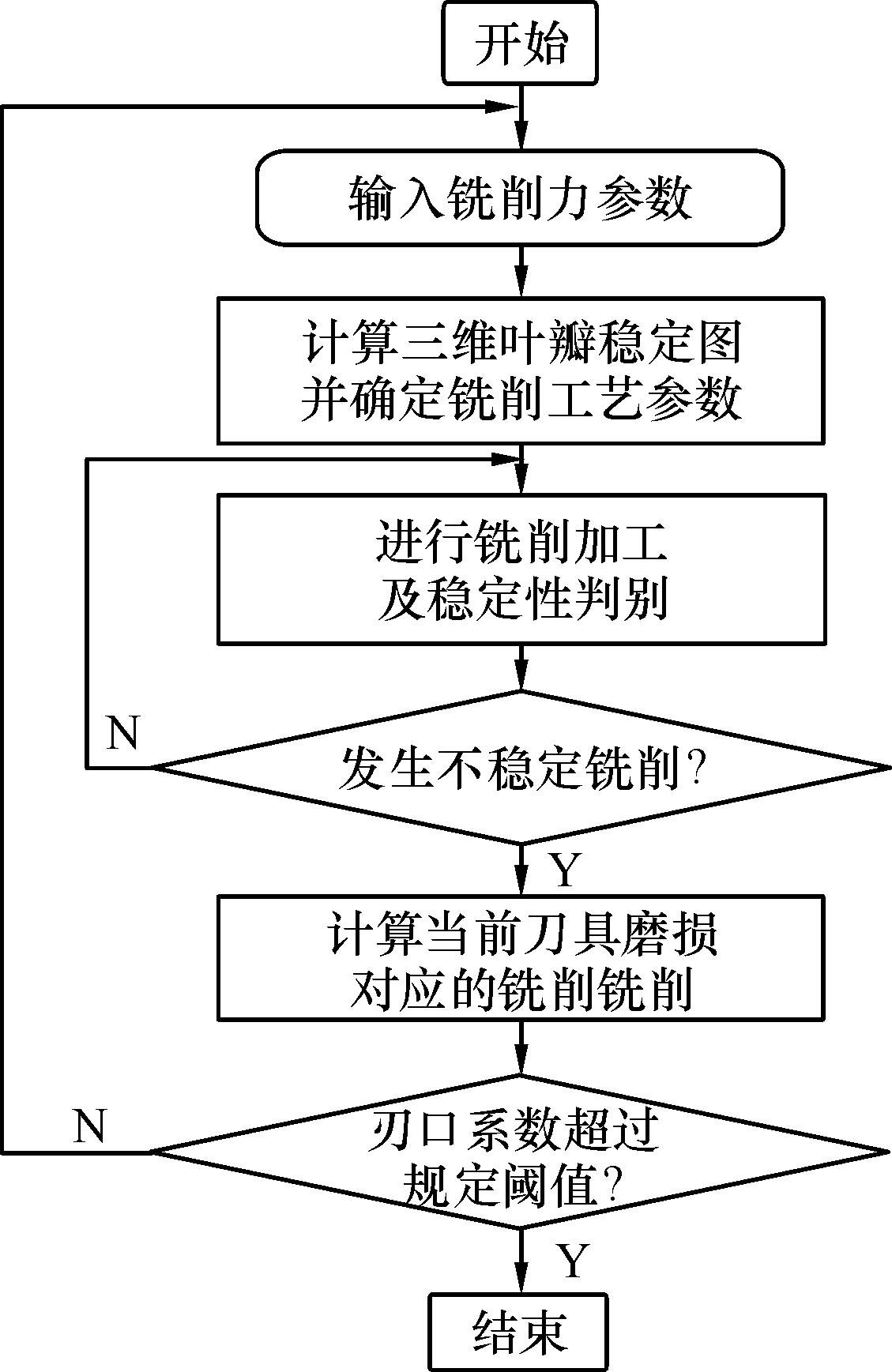

图10 铣削系统稳定性判别流程

Fig.10 Dynamic identification flowchart of milling stability

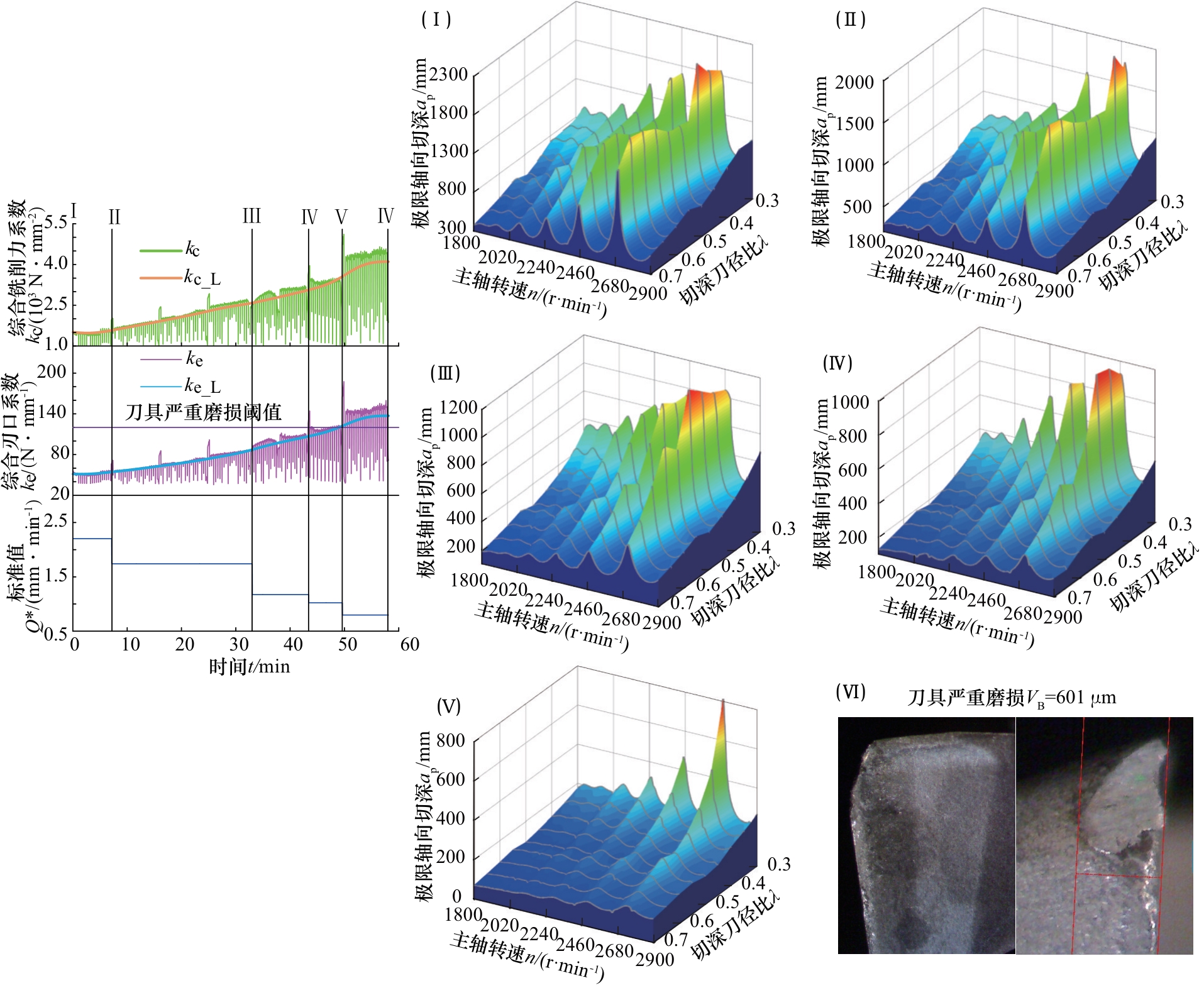

图11 铣削稳定性动态判别工艺适应性验证

Fig.11 Process adaptability verification of dynamic identification for milling stability

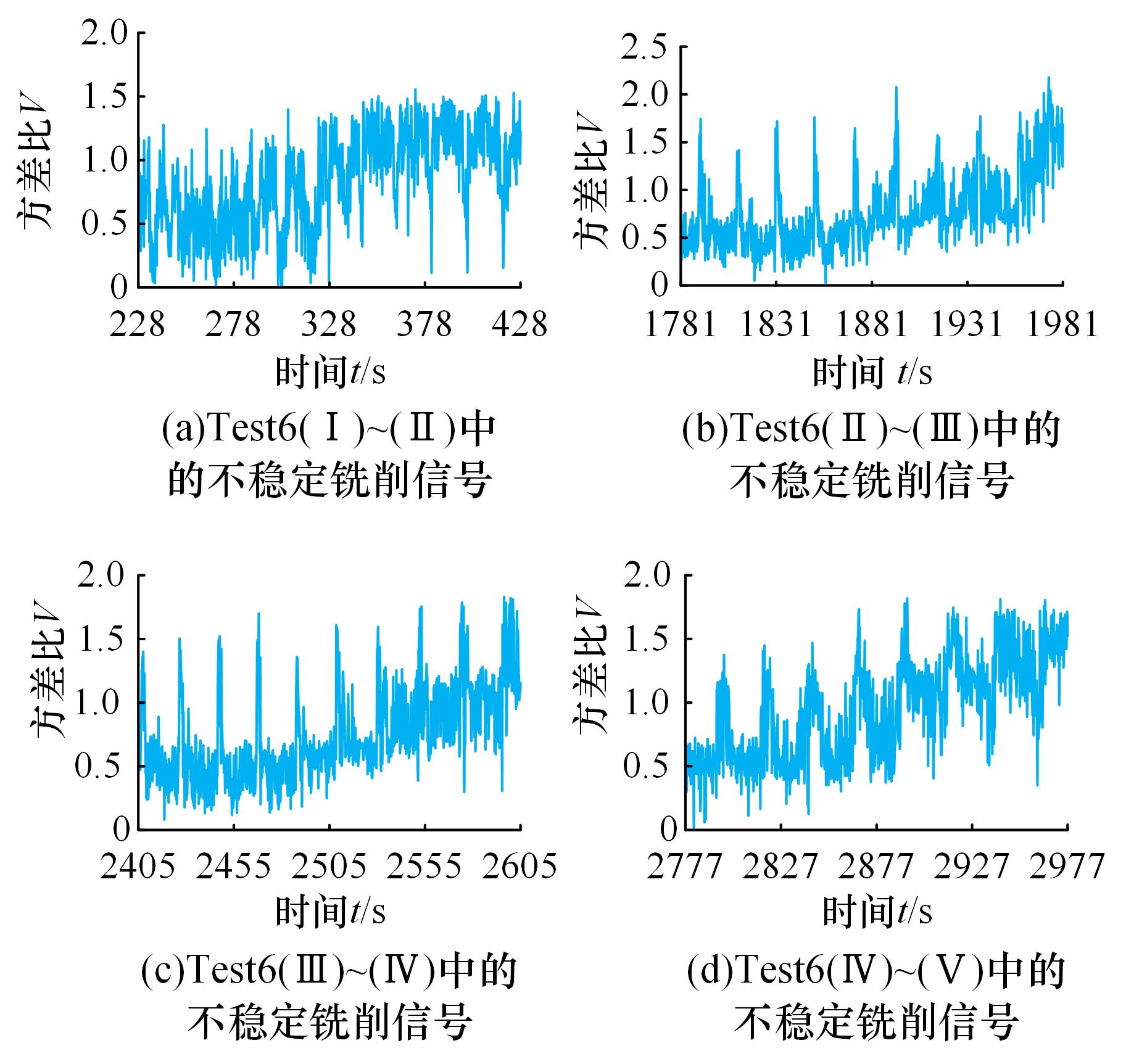

图12 Test6实验中出现的不稳定铣削信号

Fig.12 Unstable milling signals obtained in Test 6 experiment

表3 铣削加工时间对应的铣削力系数

Tab.3 Milling force coefficients at different milling durations

铣削加工时间/s	切向铣削力系数k_tc/（N·mm^-2）	径向铣削力系数k_rc/（N·mm^-2）
0	704	546
428	875	715
1981	1649	1390
2605	2198	1399
2977	2523	1586

表4 Test5、Test6工艺参数加工时长、材料去除量对比

Tab.4 Comparison of machining time and material removal amount between test 5 and test 6

实验		主轴转速（r·min^-1）	径向切削深度/mm	轴向切削深度/mm	进给速度/（mm·min^-1）	加工时长/s	材料去除量/mm³
Test5		1820	7	0.5	182	4015	42 625.9
Test6	Ⅰ~Ⅱ（0~428 s）	2712	5.6	1.02	271	428	11 042.1
	Ⅱ~Ⅲ（428~1981 s）	2702	4.2	1.08	270	1553	31 699.8
	Ⅲ~Ⅳ（1981~2605 s）	2691	5.6	0.55	269	624	8616.6
	Ⅳ~Ⅴ（2605~2977 s）	2691	5.6	0.48	269	372	4483.0
	Ⅴ~Ⅵ（2977~3500 s）	2691	4.2	0.5	269	/	/
Test6综合刃口系数小于120 N/mm的总计加工时长及材料去除量						2977	55841.5
