百吨级双桥刚性矿用自卸车功率分流型混动系统设计及控制策略研究

doi:10.3969/j.issn.1004-132X.2025.10.035

中国机械工程 ›› 2025, Vol. 36 ›› Issue (10): 2453-2462.DOI: 10.3969/j.issn.1004-132X.2025.10.035

• 工程前沿 • 上一篇

百吨级双桥刚性矿用自卸车功率分流型混动系统设计及控制策略研究

张华清¹^,²(), 鲍久圣¹(), 张磊¹, 胡德平³, 魏肖¹, 阴妍¹, 颉浩浩¹, 朱晨钟³, 杨姣¹

^1.中国矿业大学机电工程学院, 徐州, 221116
^2.徐州徐工新能源动力科技有限公司, 徐州, 221132
^3.徐州徐工重型车辆有限公司, 徐州, 221112

收稿日期:2024-09-05 出版日期:2025-10-25 发布日期:2025-11-05
通讯作者: 鲍久圣
作者简介:张华清，男，1977年生，高级工程师、博士研究生。研究方向为新能源动力装备技术。E-mail：zhanghuaqing@xcmg.com
鲍久圣^*（通信作者），男，1979年生，教授、博士研究生导师。研究方向为矿山运输及其智能化。E-mail：cumtbjs@cumt.edu.cn。
基金资助:
江苏省科技成果转化专项资金(BA2023035);徐州市重点研发计划(KC22419);江苏高校优势学科建设工程项目（PAPD）

Design and Control Strategy Research of PS Type Hybrid Power Systems for 100 Ton Double Bridge Rigid Mine Trucks

Huaqing ZHANG¹^,²(), Jiusheng BAO¹(), Lei ZHANG¹, Deping HU³, Xiao WEI¹, Yan YIN¹, Haohao XIE¹, Chenzhong ZHU³, Jiao YANG¹

^1.School of Mechanical and Electrical Engineering，China University of Mining and Technology，Xuzhou，Jiangsu，221116
^2.Xuzhou XCMG Power Technology Co. ，Ltd. ，Xuzhou，Jiangsu，221132
^3.Xuzhou XCMG Heavy Vehicle Co. ，Ltd. ，Xuzhou，Jiangsu，221112

Received:2024-09-05 Online:2025-10-25 Published:2025-11-05
Contact: Jiusheng BAO

摘要/Abstract

摘要：

针对露天矿自卸车传统机械式传动系统与串联式电传动系统存在的动力性不足、燃油经济性不佳等问题，提出了一种适用于百吨级双桥刚性矿用自卸车（简称“矿卡”）的功率分流（PS）型混合动力系统及其确定性规则动力切换控制策略。利用MATLAB/Simulink与CRUISE软件搭建PS型混合动力矿卡联合仿真模型，进行了整车动力性与经济性仿真试验。研究结果表明：在纯电驱动模式与柴-电混动模式下，所设计的双行星齿轮排传动系统的最大等效应力、等效弹性形变、安全系数等均在材料的许用范围内，在结构上可满足机械传动要求；太阳轮、行星轮与齿圈之间的啮合力变化在时域上总体呈现正弦波形，符合行星齿轮传动变化规律，在频域上幅值变化均匀，满足传动系统稳定运行要求；改造后的PS型混合动力矿卡的最大车速可达63 km/h、最大爬坡度为32%、上下坡综合油耗为288 L，比原车型分别提高了26%、60%和17.7%。

关键词: 百吨级矿卡, 功率分流型, 混合动力系统, 双行星排传动, 控制策略

Abstract:

Aiming at the problems of insufficient power and poor fuel economy in the traditional mechanical or series electric transmission systems of open-pit mine dump trucks， a PS hybrid power system and the deterministic rule power switching control strategy suitable for 100 ton double bridge rigid mining trucks were proposed. The PS type hybrid power mining truck joint simulation models were built by using MATLAB/Simulink and CRUISE software， and vehicle power and economy simulation tests were conducted. The results show that in both pure motor driving mode and diesel engine-motor hybrid mode， the maximum equivalent stress， equivalent elastic deformation， safety factor， etc. of the designed dual planetary gear transmission system are all within the allowable ranges of the materials and may meet the requirements of mechanical transmission structurally. The variation of meshing force between the sun gear， planetary gear， and ring gear shows a sinusoidal waveform in the time domain， which conforms to the variation law of planetary gear transmission. The amplitude changes uniformly in the frequency domain， which may meet the stable operation requirements of the transmission systems. The modified PS type hybrid mining truck has a maximum speed of 63 km/h， a maximum climbing slope of 32%， and a comprehensive fuel consumption of 288 L for uphill and downhill， which has increased by 26%， 60%， and 17.7% respectively compared to the original vehicle model.

Key words: hundred-ton mining truck, power split（PS） type, hybrid power system, dual planetary transmission, control strategy

中图分类号:

TD57

张华清, 鲍久圣, 张磊, 胡德平, 魏肖, 阴妍, 颉浩浩, 朱晨钟, 杨姣. 百吨级双桥刚性矿用自卸车功率分流型混动系统设计及控制策略研究[J]. 中国机械工程, 2025, 36(10): 2453-2462.

Huaqing ZHANG, Jiusheng BAO, Lei ZHANG, Deping HU, Xiao WEI, Yan YIN, Haohao XIE, Chenzhong ZHU, Jiao YANG. Design and Control Strategy Research of PS Type Hybrid Power Systems for 100 Ton Double Bridge Rigid Mine Trucks[J]. China Mechanical Engineering, 2025, 36(10): 2453-2462.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.10.035

https://www.cmemo.org.cn/CN/Y2025/V36/I10/2453

图/表 29

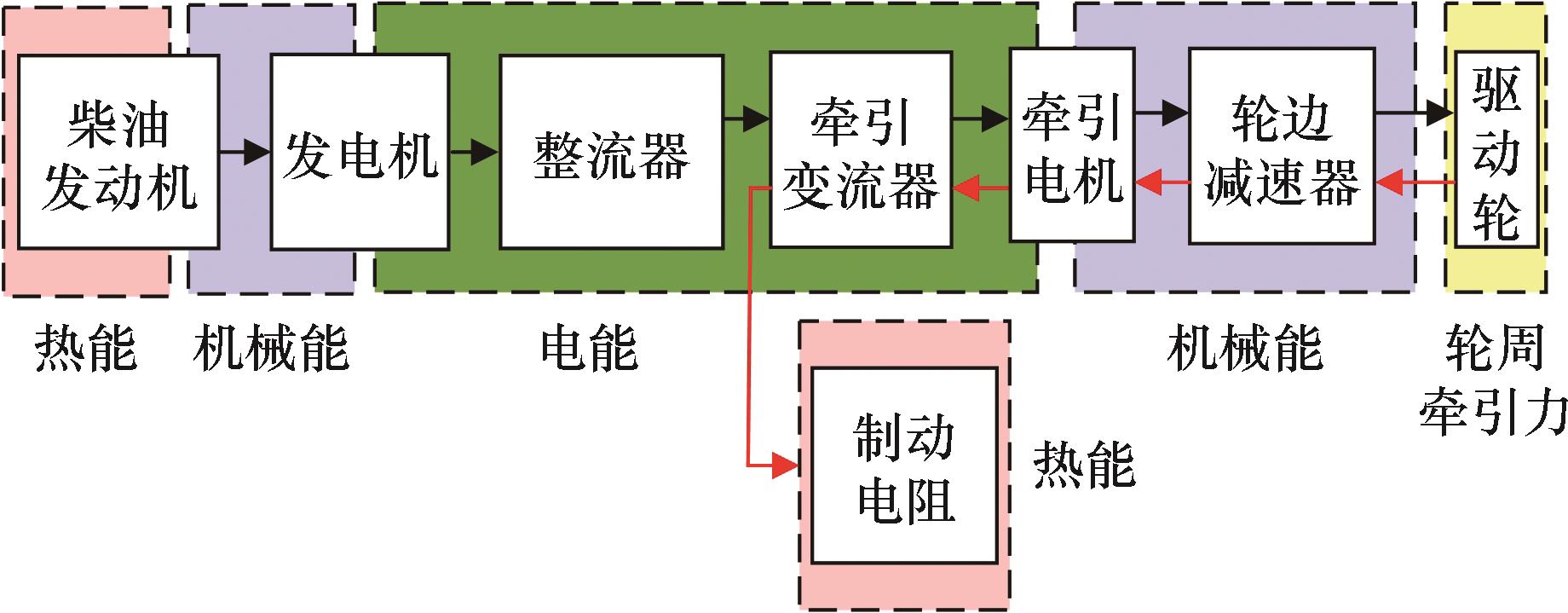

图1 柴-电传动系统

Fig.1 Diesel engine-motor transmission system

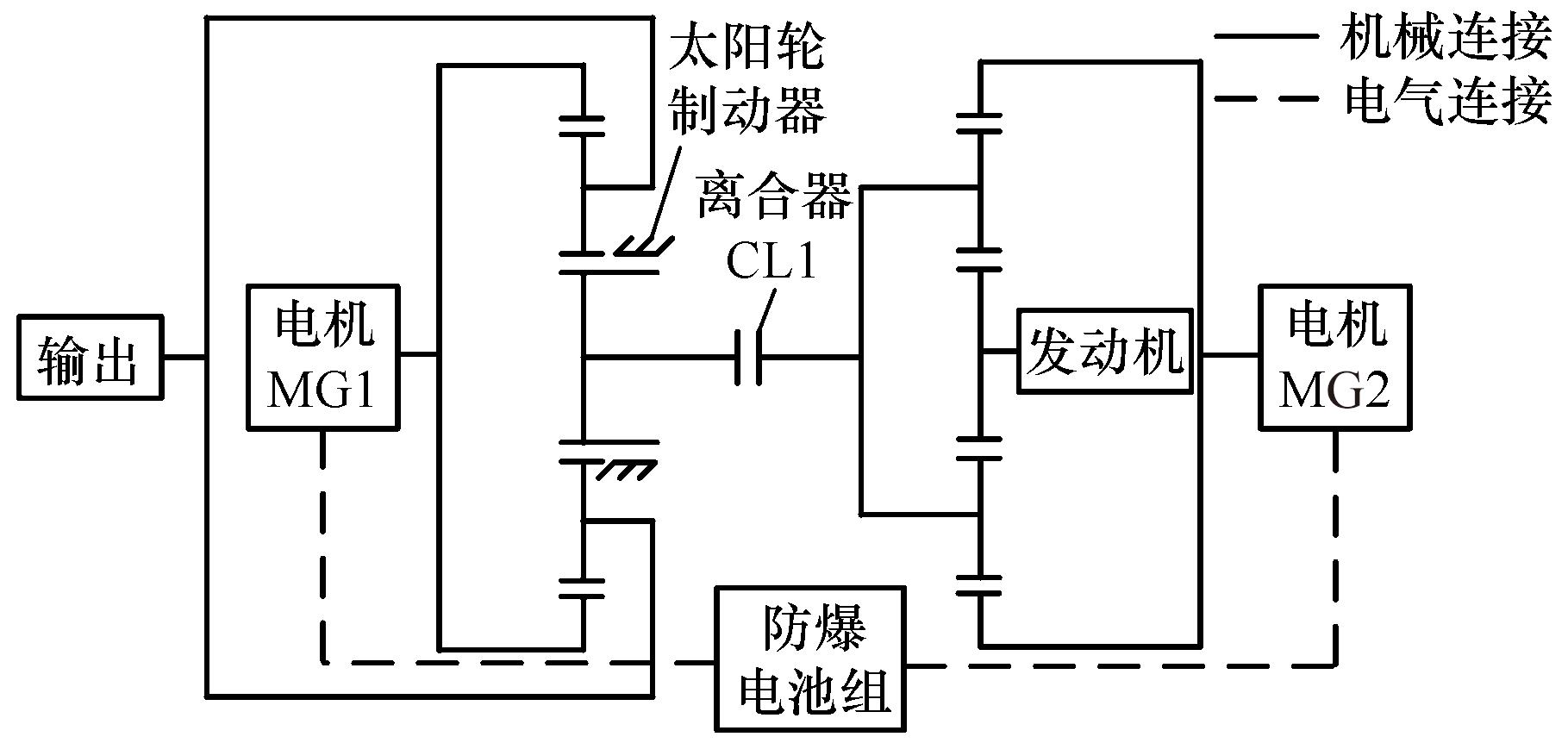

图2 PS型混动系统设计

Fig.2 Design of PS type hybrid power system

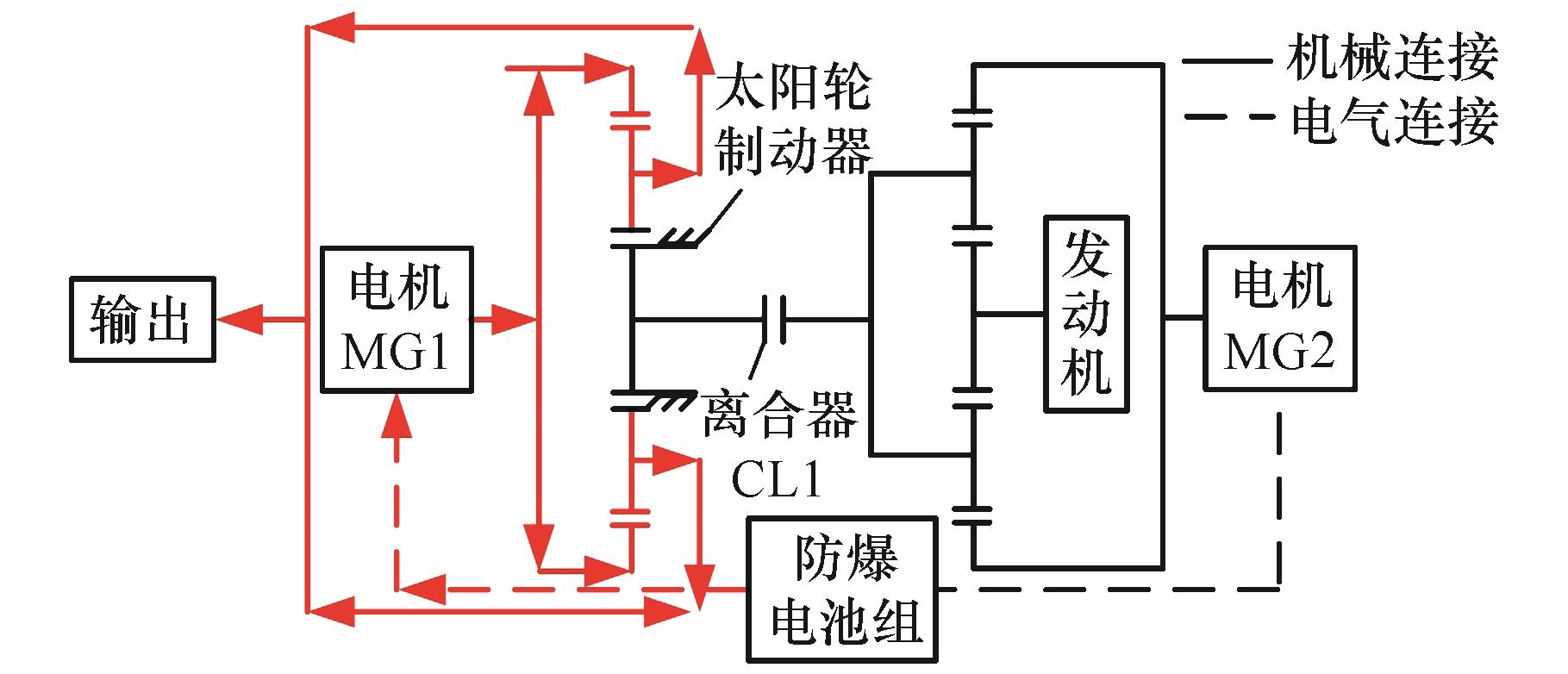

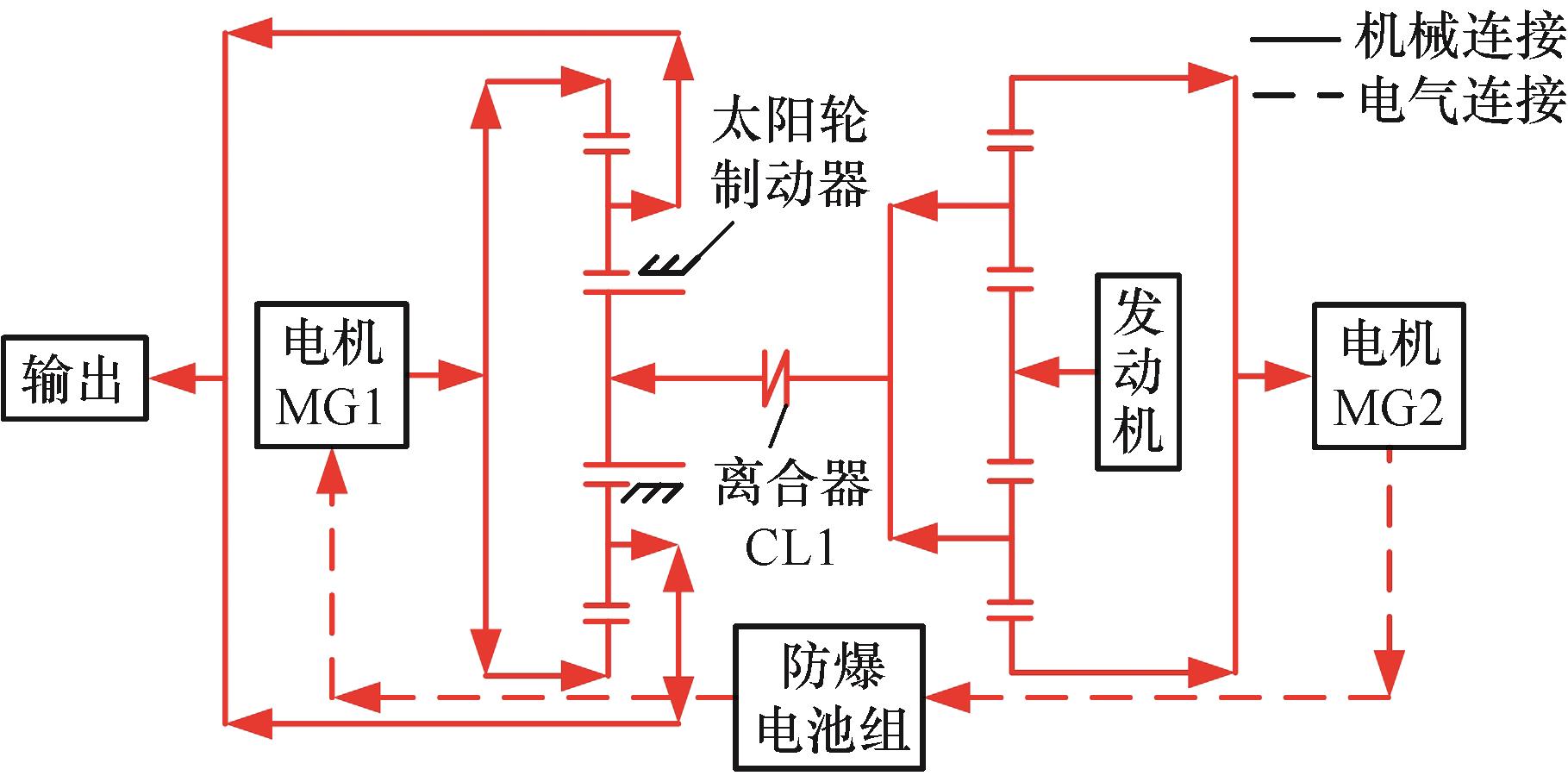

图3 纯电驱动模式下能量流动方向

Fig.3 Energy flow direction under pure electric driving mode

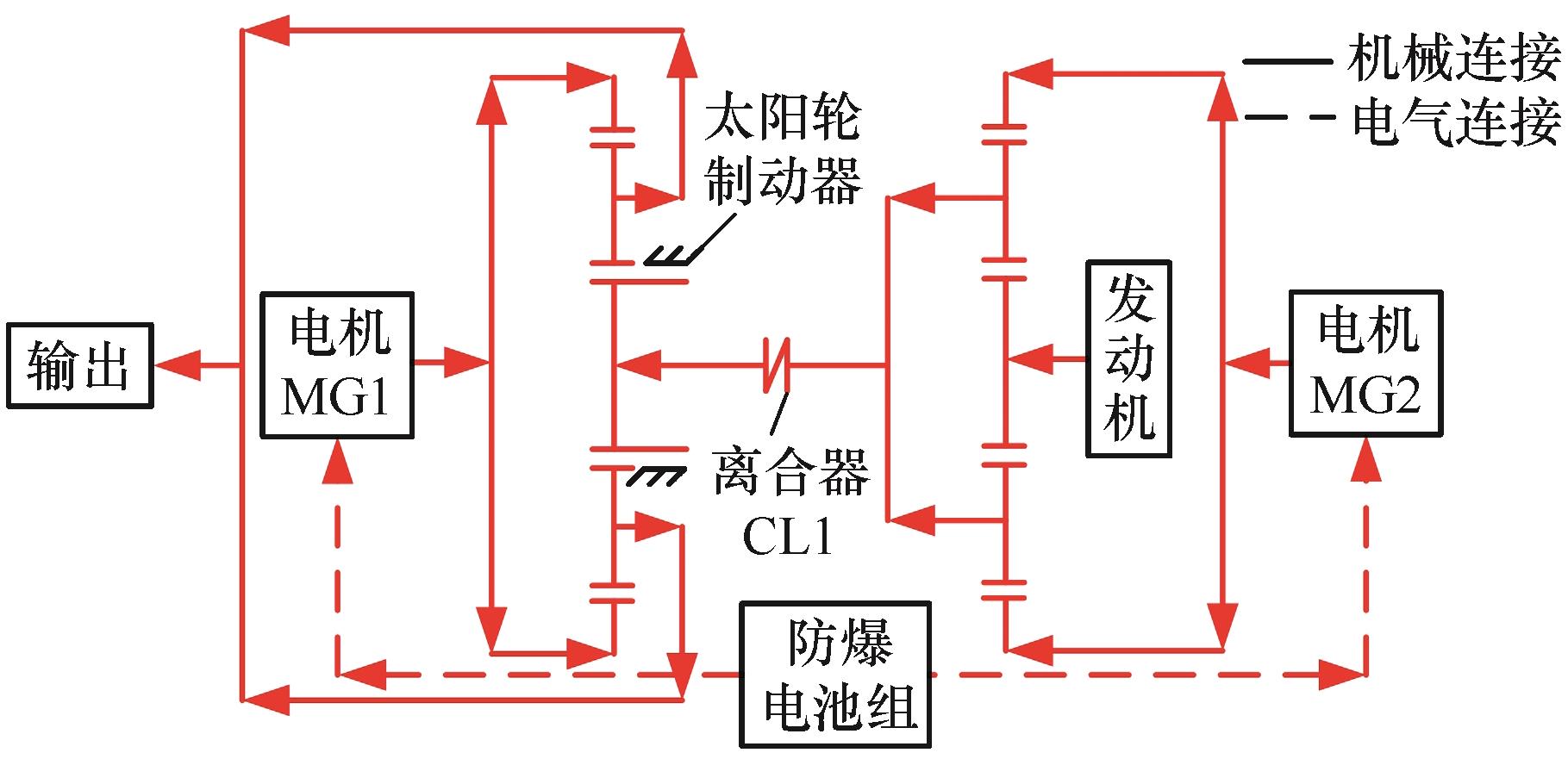

图4 柴-电混合驱动模式下能量流动方向

Fig.4 Energy flow direction under pure diesel-electric hybrid driving mode

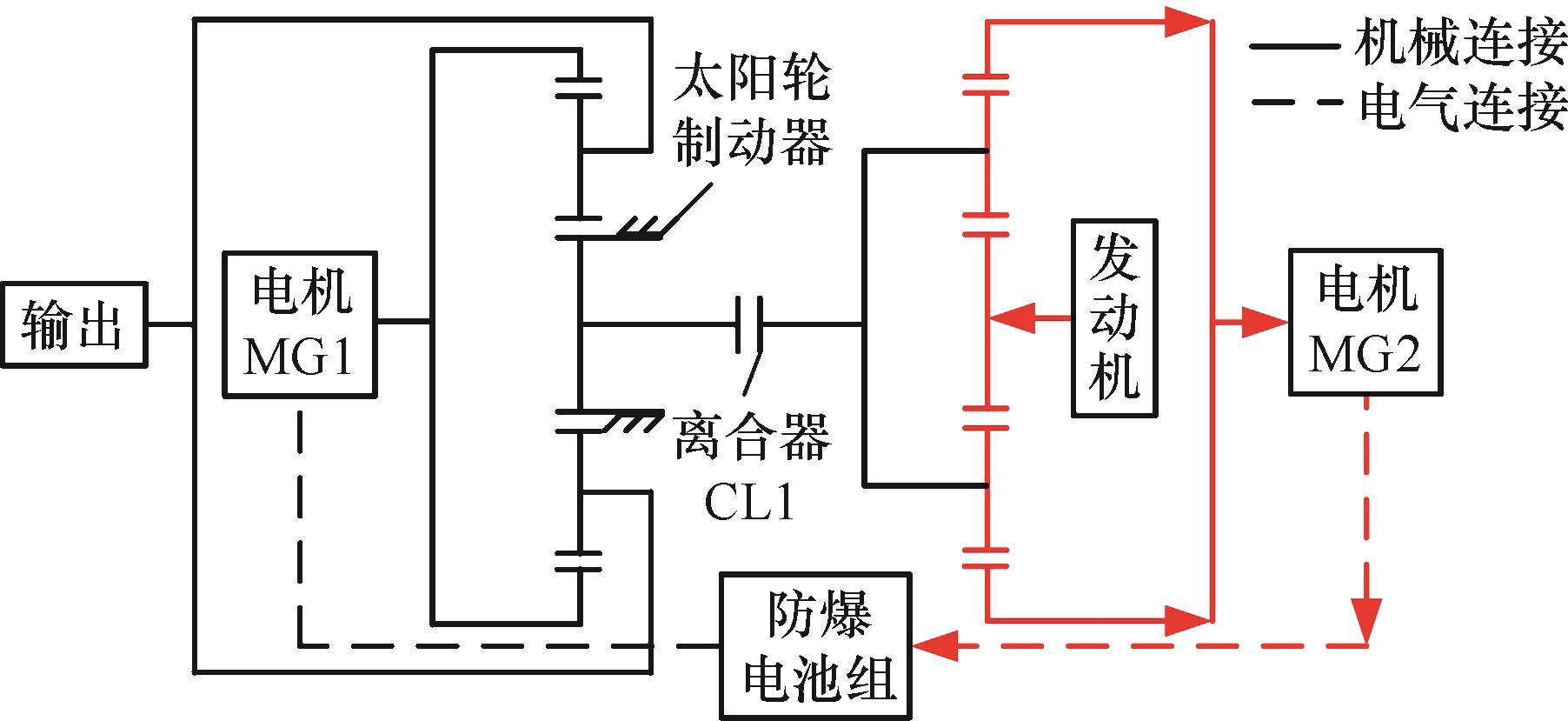

图5 行车充电模式下能量流动方向

Fig.5 Energy flow direction under drive charging mode

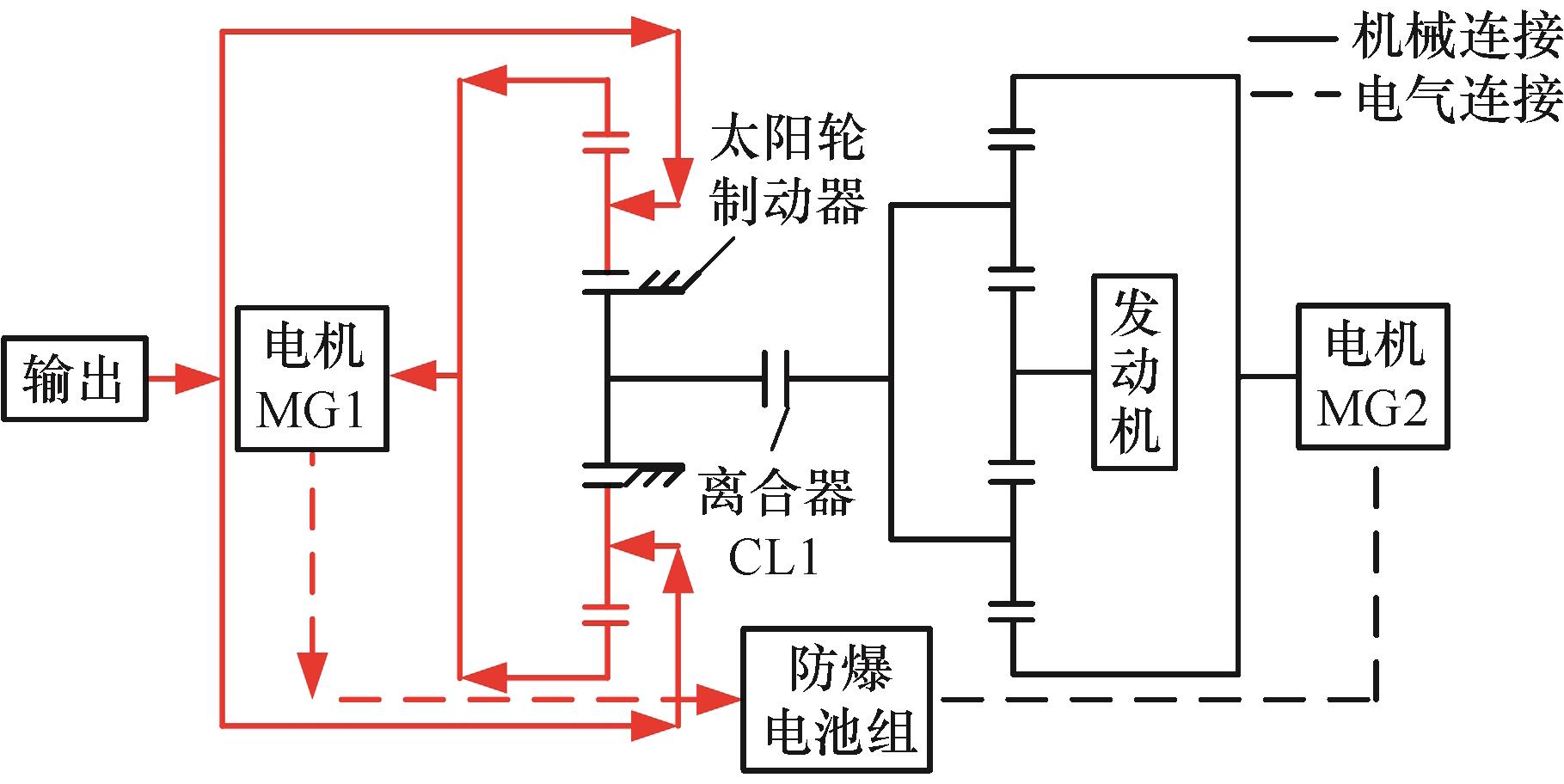

图6 再生制动模式下能量流动方向

Fig.6 Energy flow direction under regenerative braking mode

图7 停车充电模式下能量流动方向

Fig.7 Energy flow direction under park charging mode

表1 动力部件性能参数

Tab.1 Performance parameters of power components

参数名称	数值
发动机最大扭矩	3300 N·m
发动机额定功率	566 kW
发动机额定转速	2000 r/min
发动机最大扭矩对应转速	1500 r/min
发动机气缸数	8
发动机排量	16.72 L
MG1最大转矩	7000 N·m
MG1最大功率	710 kW
MG1额定电压	1500 V
MG1额定转速	1000 r/min
动力电池电压	1600 V
动力电池容量	390 A·h
动力电池单体电压	3.2 V
动力电池串联数量	500
动力电池最大充放电倍率	1.5

表2 行星齿轮参数

Tab.2 Planetary gear parameters

	太阳轮	行星轮	齿圈
模数/mm	10	10	10
齿数	36	18	72

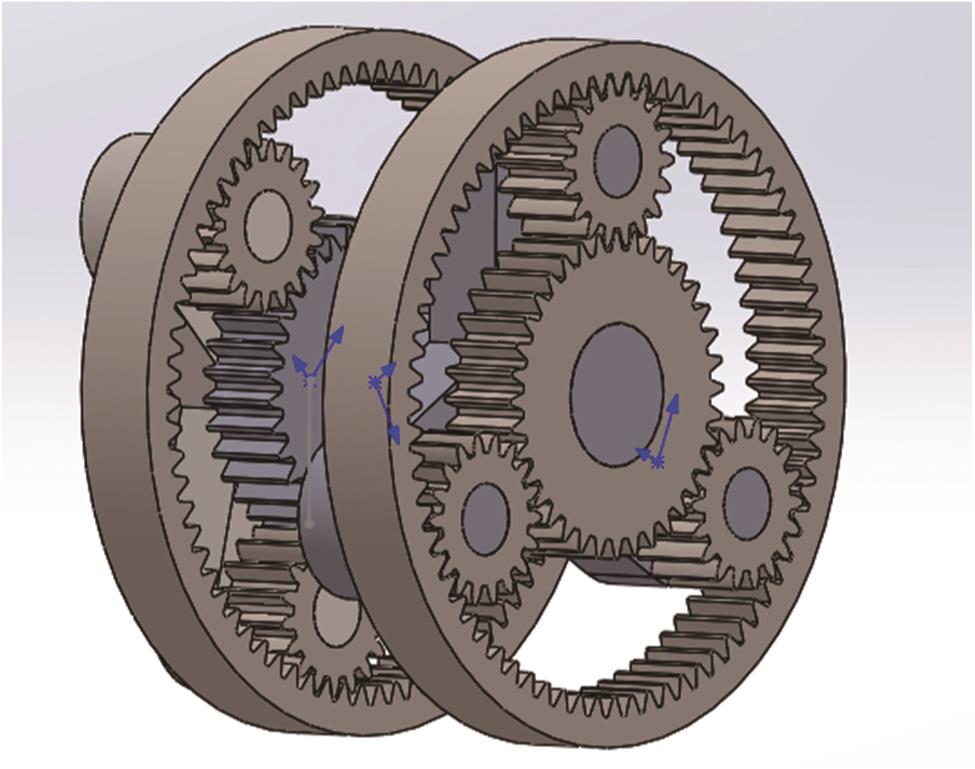

图8 二级行星齿轮排传动系统

Fig.8 Dual planetary gear transmission system

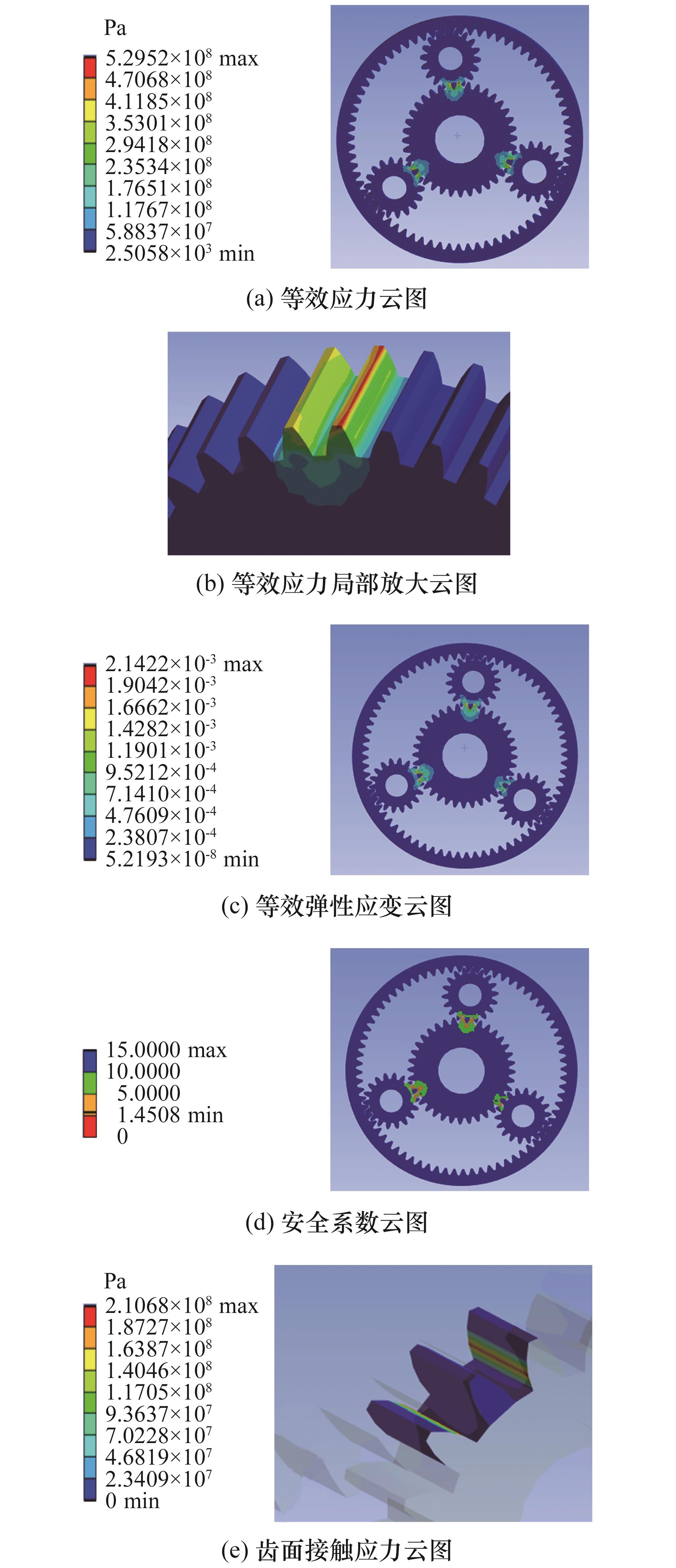

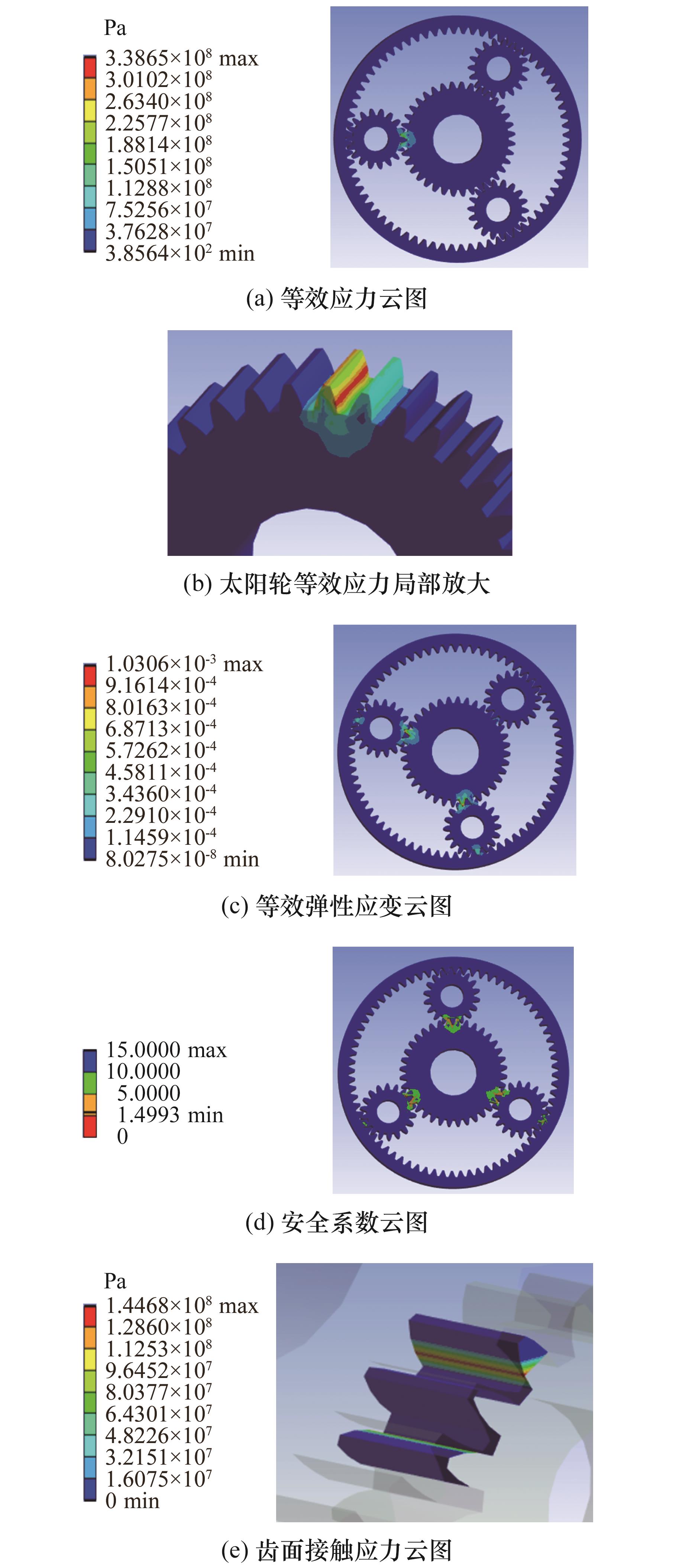

图9 纯电模式瞬态动力学有限元分析结果

Fig.9 Finite element analysis results of pure motor mode transient dynamics

图10 柴-电混动模式瞬态动力学有限元分析结果

Fig.10 Finite element analysis results of transient dynamics in diesel engine-motor mixed mode

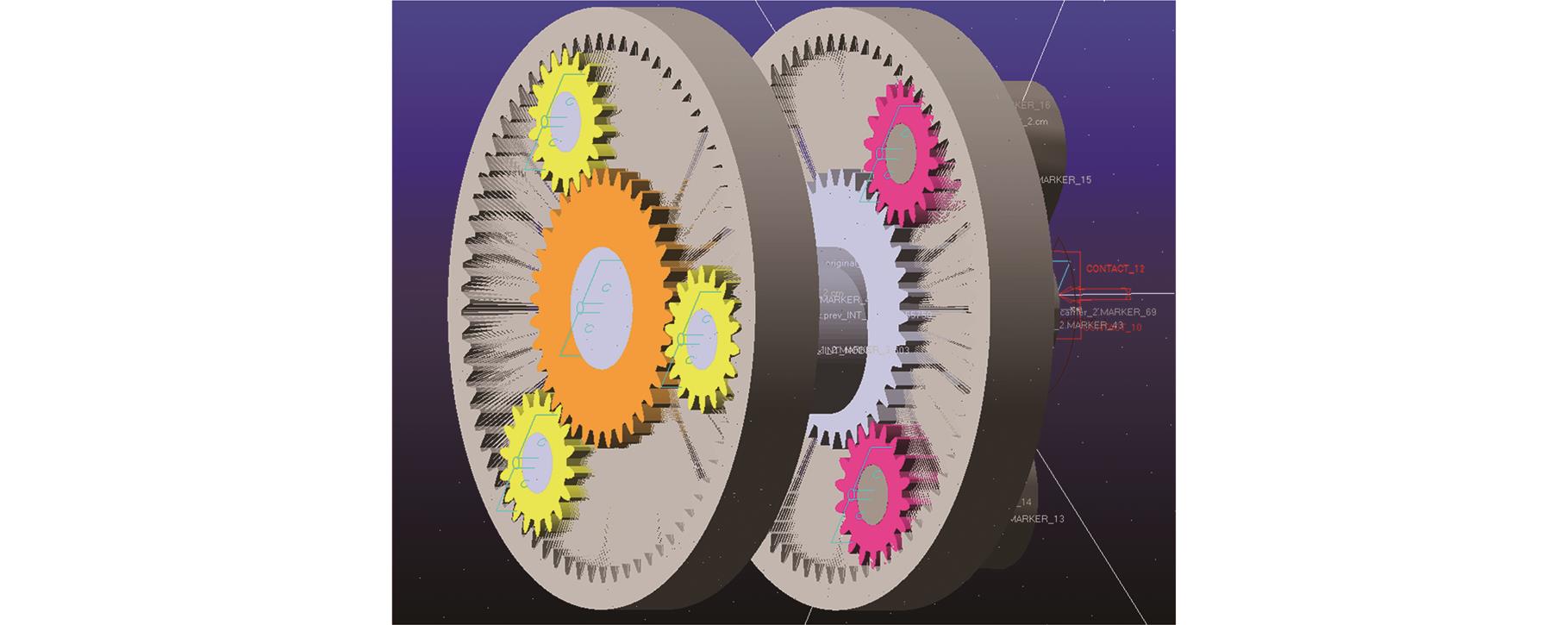

图11 双行星齿轮排传动系统刚柔耦合模型

Fig. 11 Rigid flexible coupling model of dual planetary gear transmission system

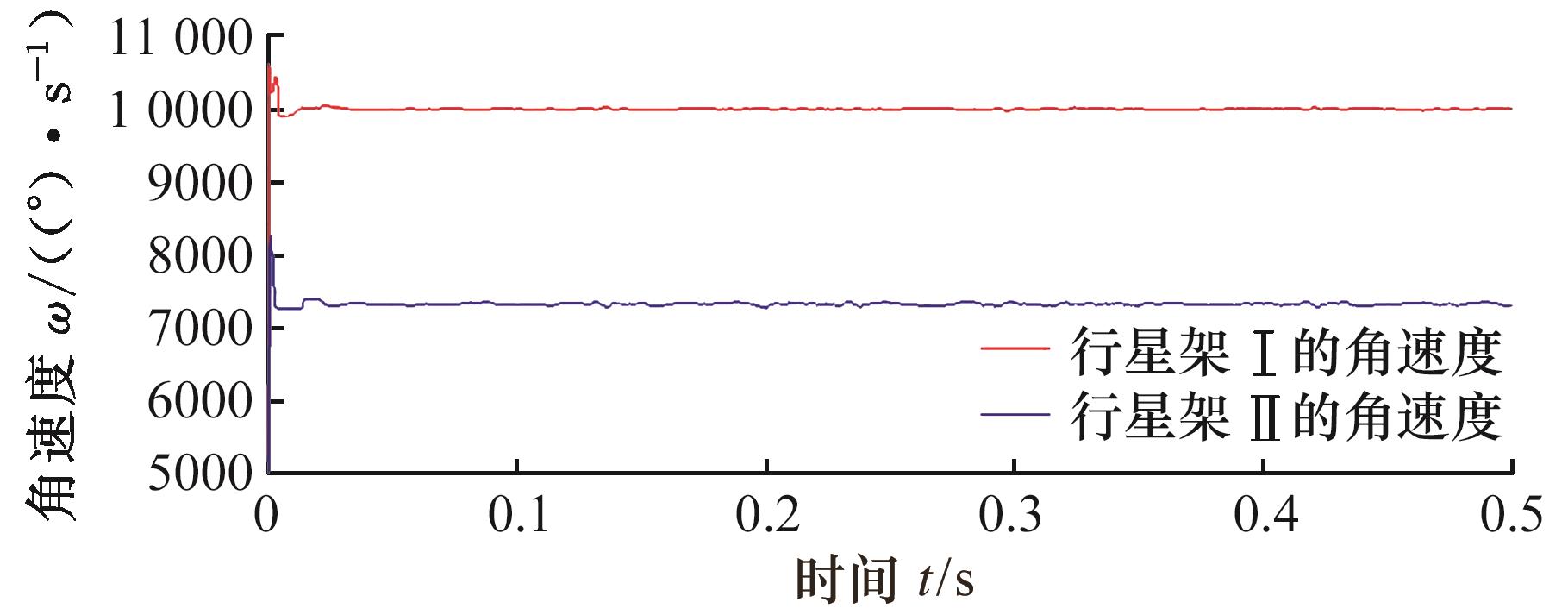

图12 行星架Ⅰ与行星架Ⅱ的角速度输出

Fig.12 Angular velocity output diagram of planet carrier Ⅰ and planet carrier Ⅱ

表3 行星架转速理论值与仿真值的比较

Tab.3 Comparison between theoretical and simulation values of planetary carrier speed

转速理论值/（r·min^-1）

转速仿真值/

（r·min^-1）

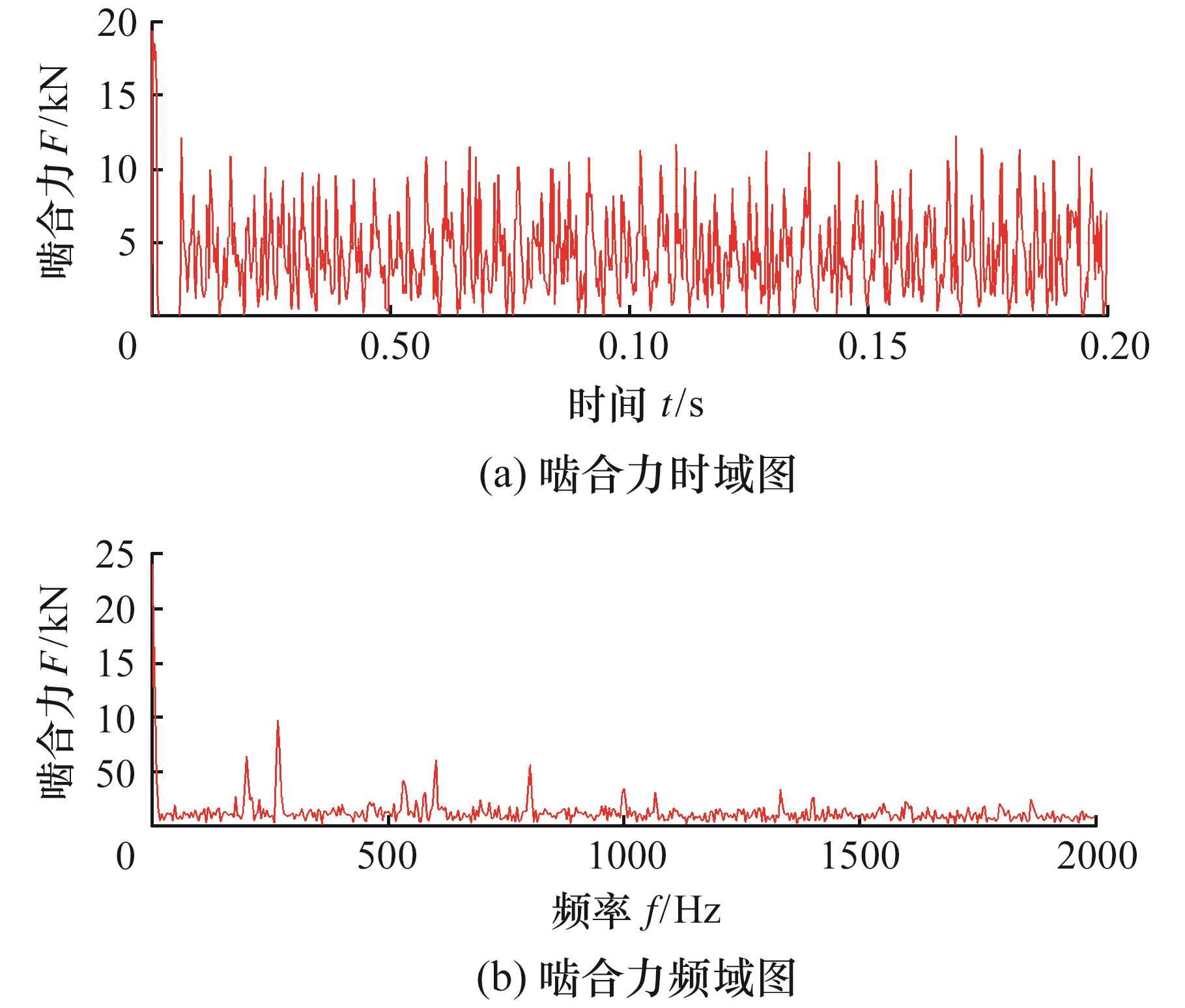

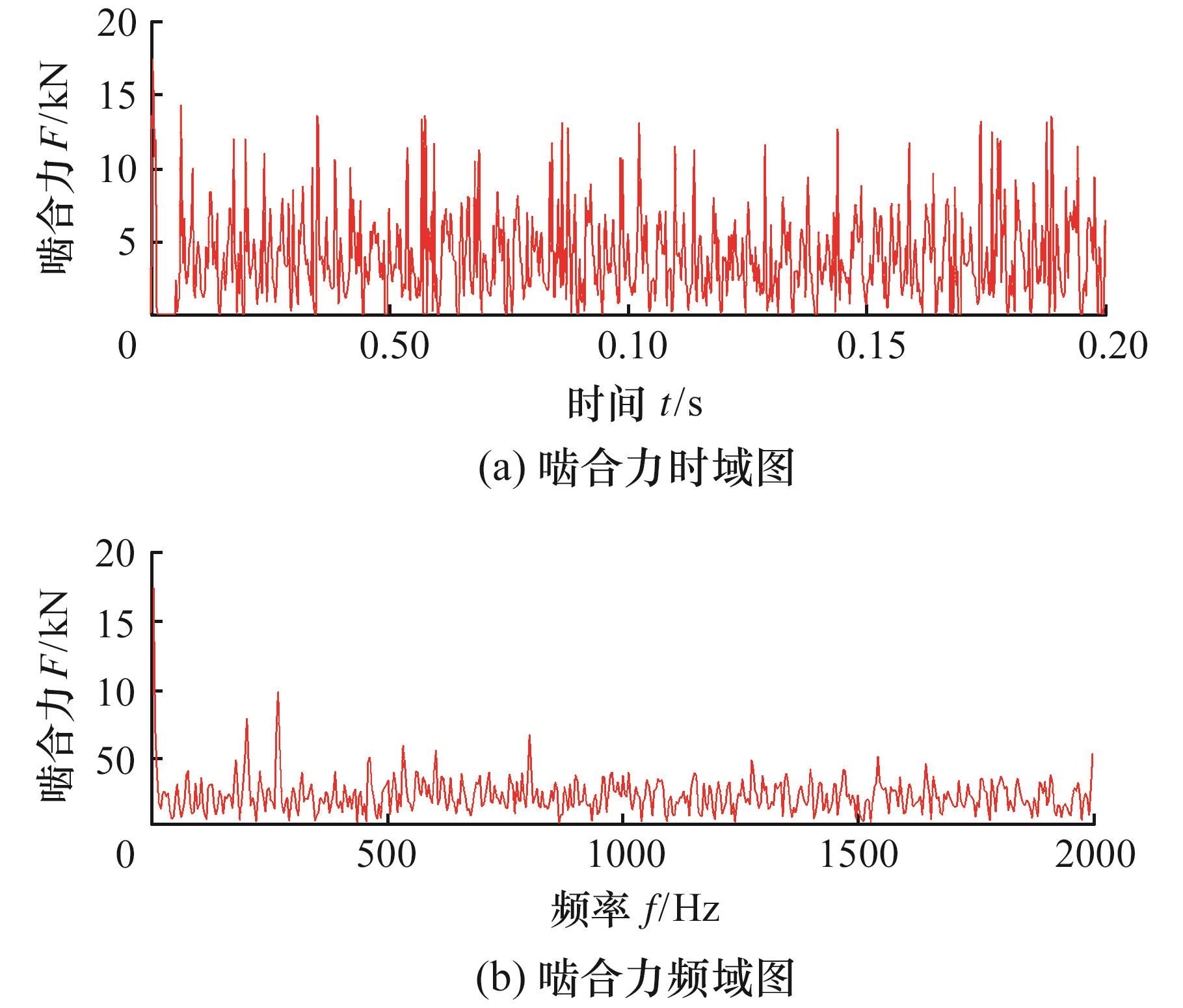

图13 太阳轮Ⅰ与行星轮Ⅰ啮合力

Fig.13 The meshing force between solar gear Ⅰ and planetary gear Ⅰ

图14 行星轮Ⅰ与齿圈Ⅰ啮合力分析

Fig.14 Analysis of the meshing force between planetary gear Ⅰ and ring Ⅰ

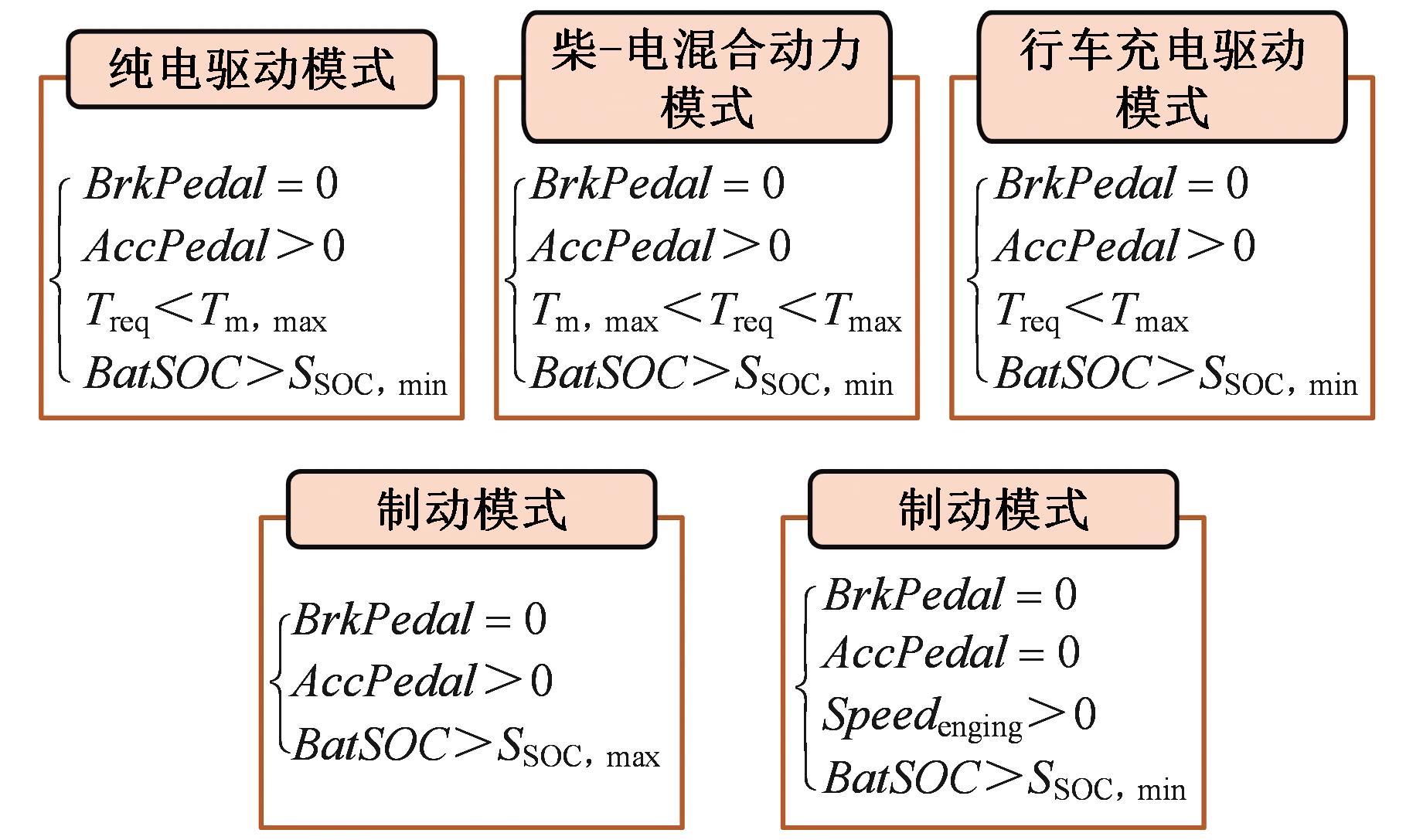

图15 工作模式切换逻辑条件

Fig.15 Logical conditions for switching work modes

表4 不同模式下的目标转矩值分配表

Tab.4 Target torque value allocation under different modes

工作模式	整车需求转矩与动力源转矩的关系
纯电驱动	T_req=T_MG1（k+1）/k
柴-电混合	T_req=T_E+kT_MG1+T_MG2
行车充电	T_req=（1+k）T_E+kT_MG1 T_MG2=T_E
再生制动	T_MG1=T_brkk/（k+1）
停车充电	T_MG2=T_E

图16 CRUISE整车仿真模型

Fig.16 CRUISE vehicle simulation model

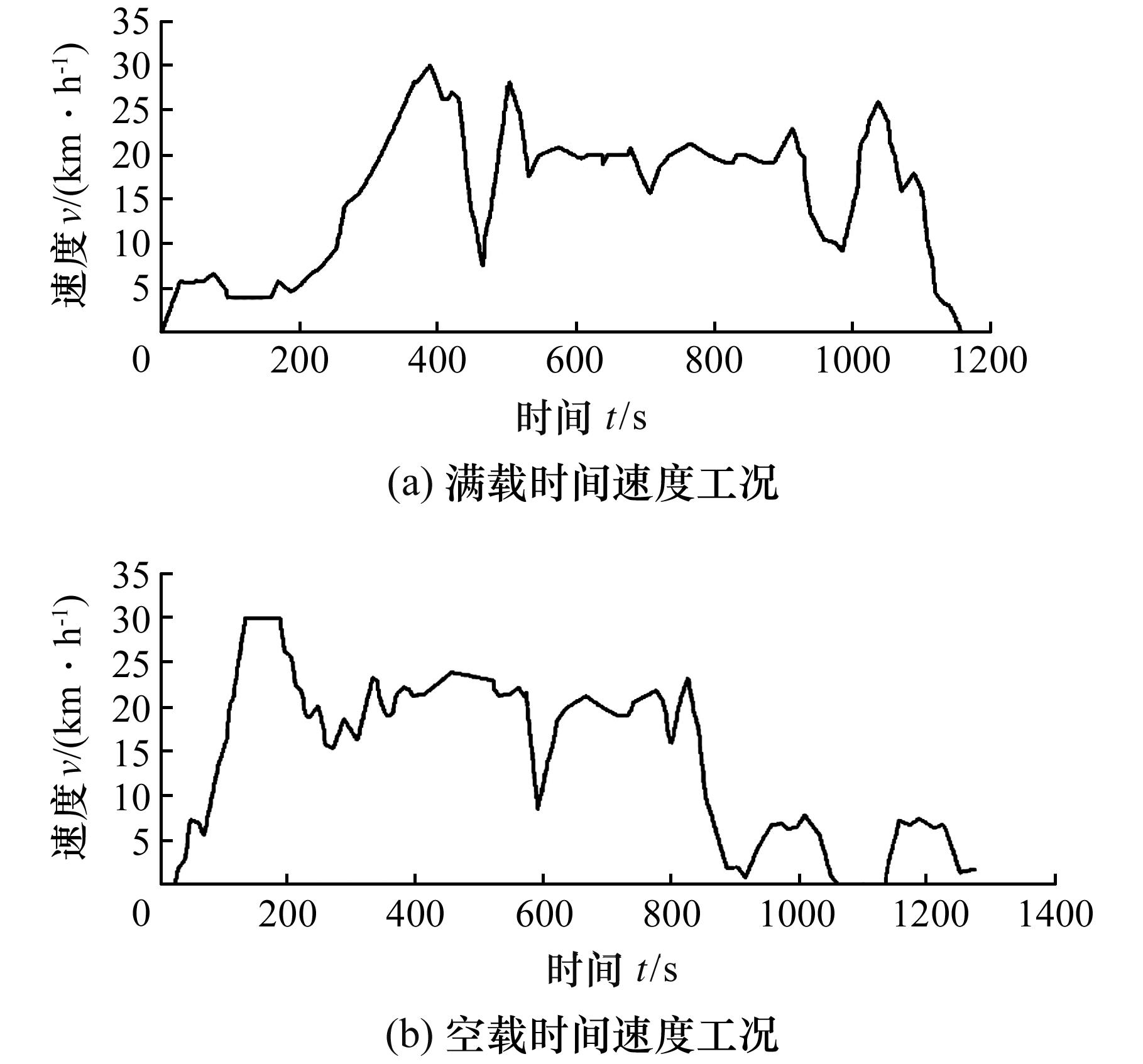

图17 露天矿循环工况

Fig.17 Open pit mine cycle working condition

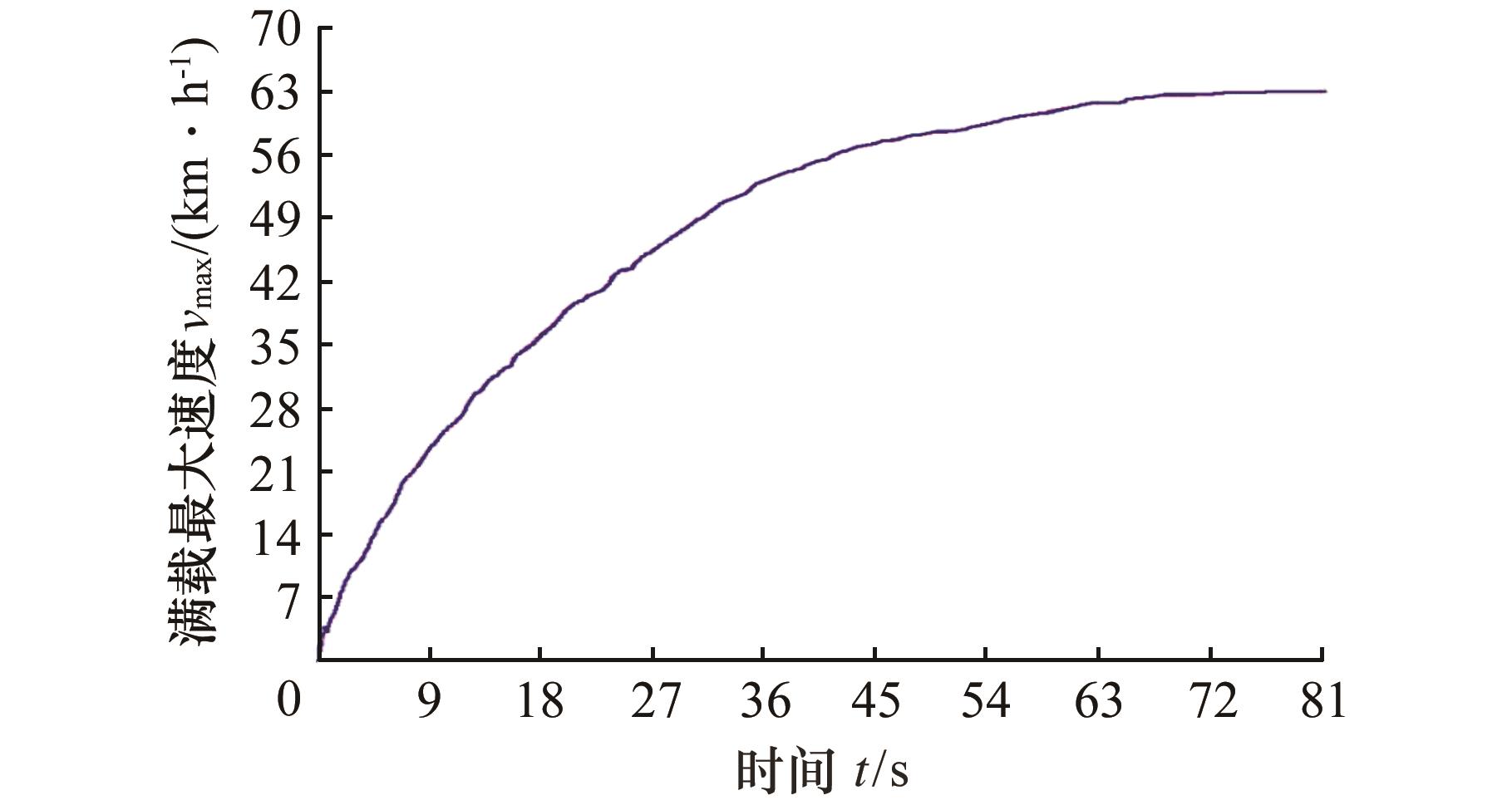

图18 满载最大速度

Fig.18 Maximum speed at full load

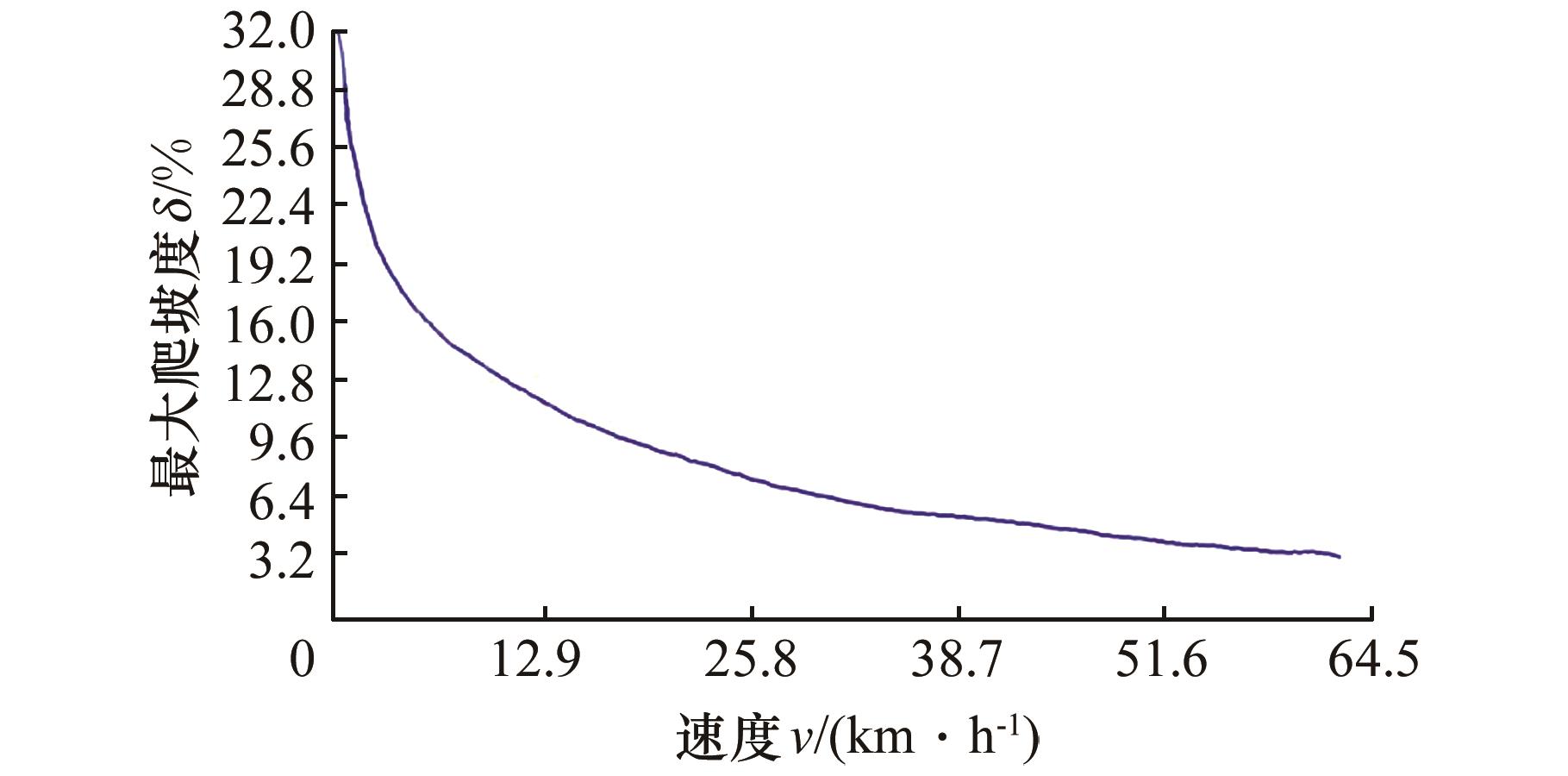

图19 最大爬坡度

Fig.19 Maximum climbing slope

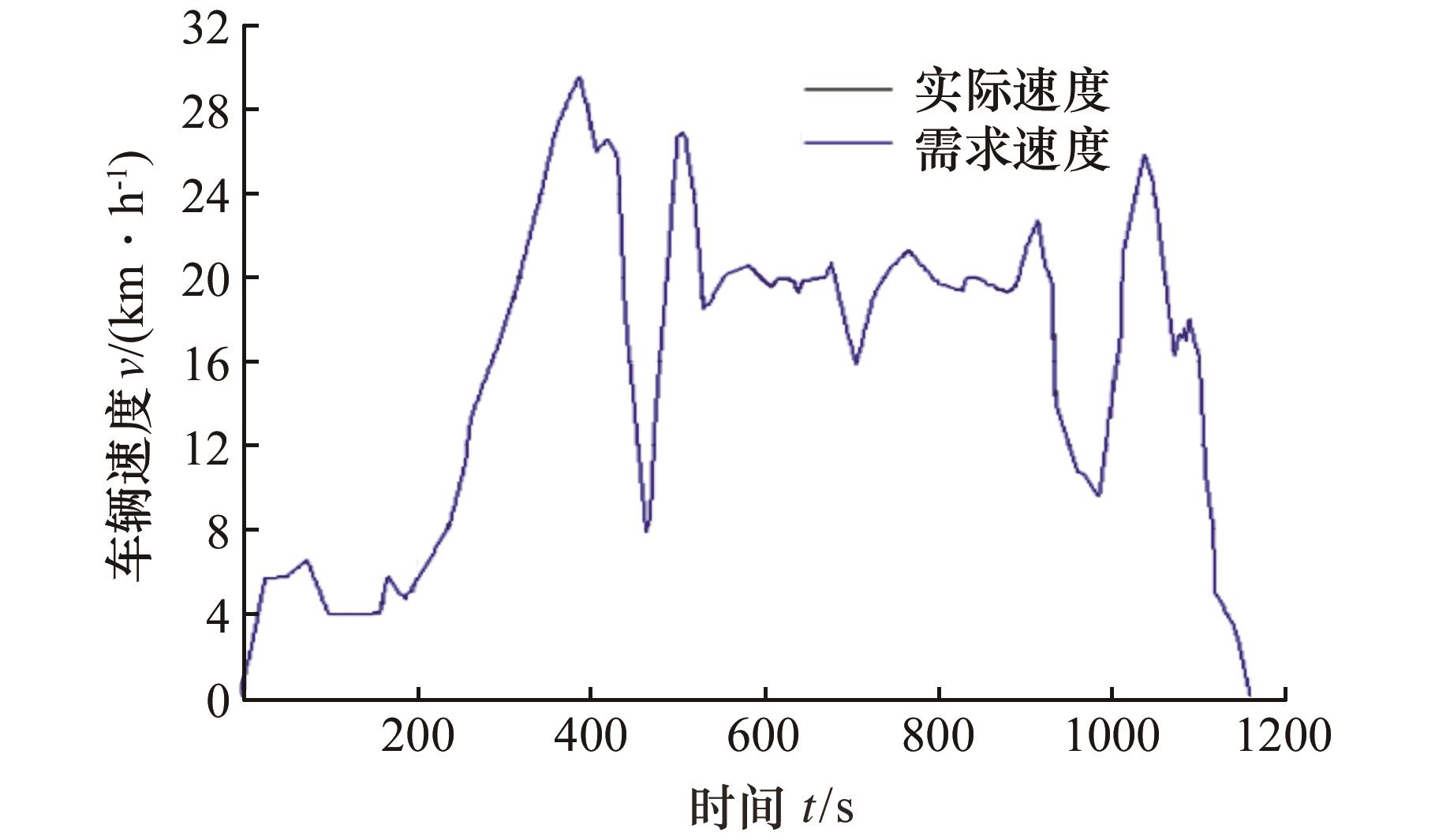

图20 满载爬坡速度跟随

Fig.20 Full-load climbing speed follow

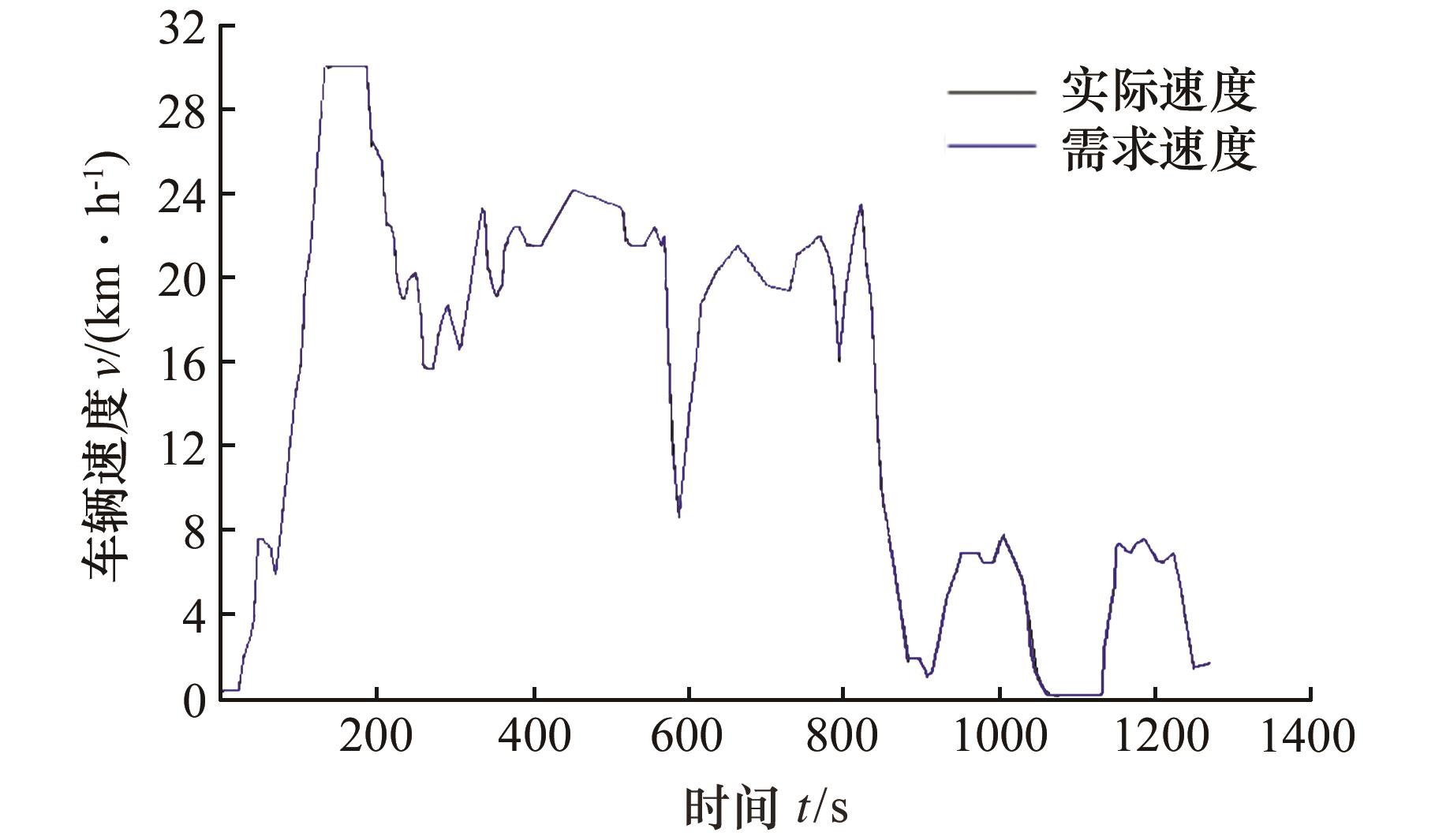

图21 空载下坡速度跟随

Fig.21 Empty downhill speed follow

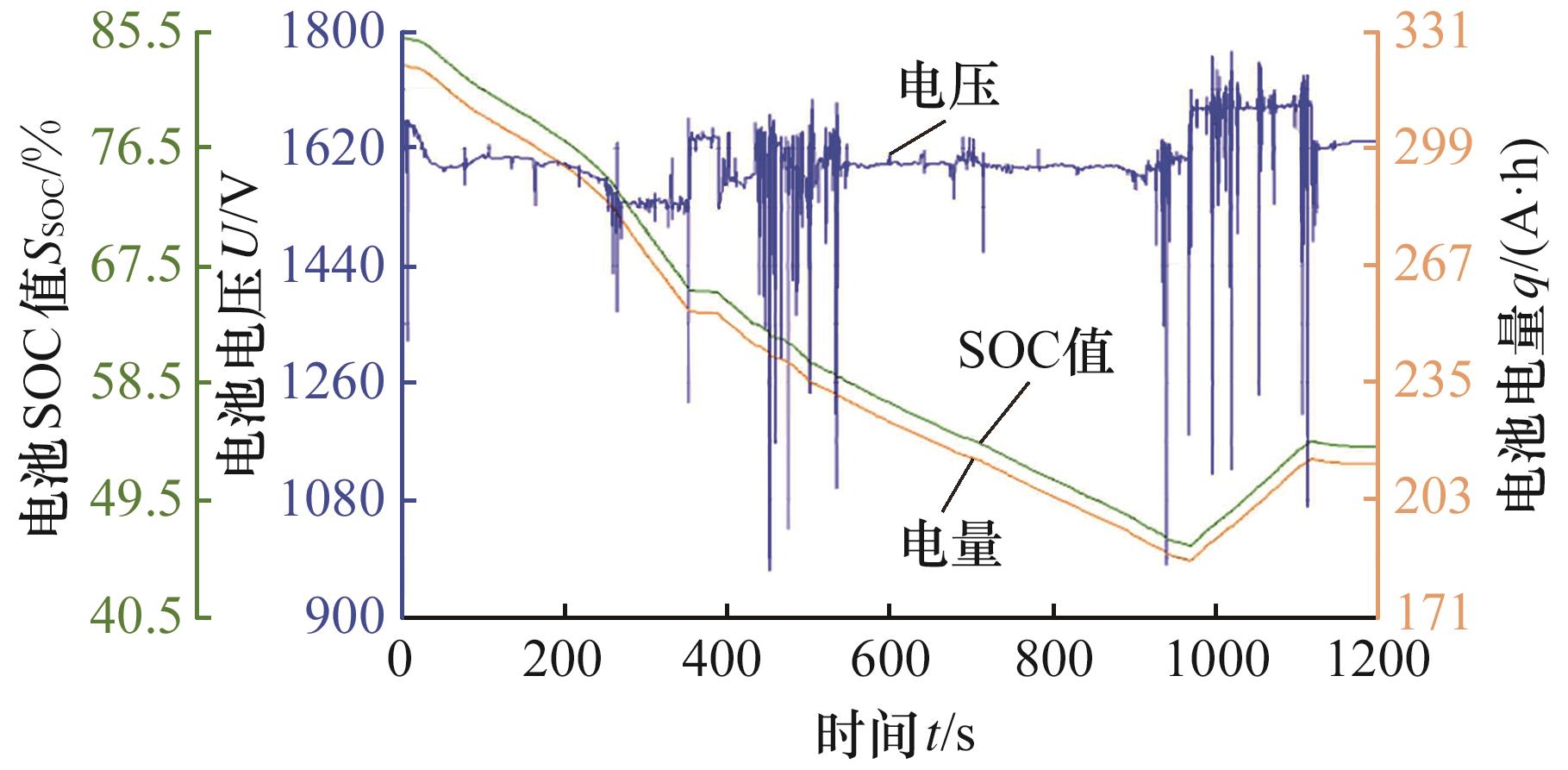

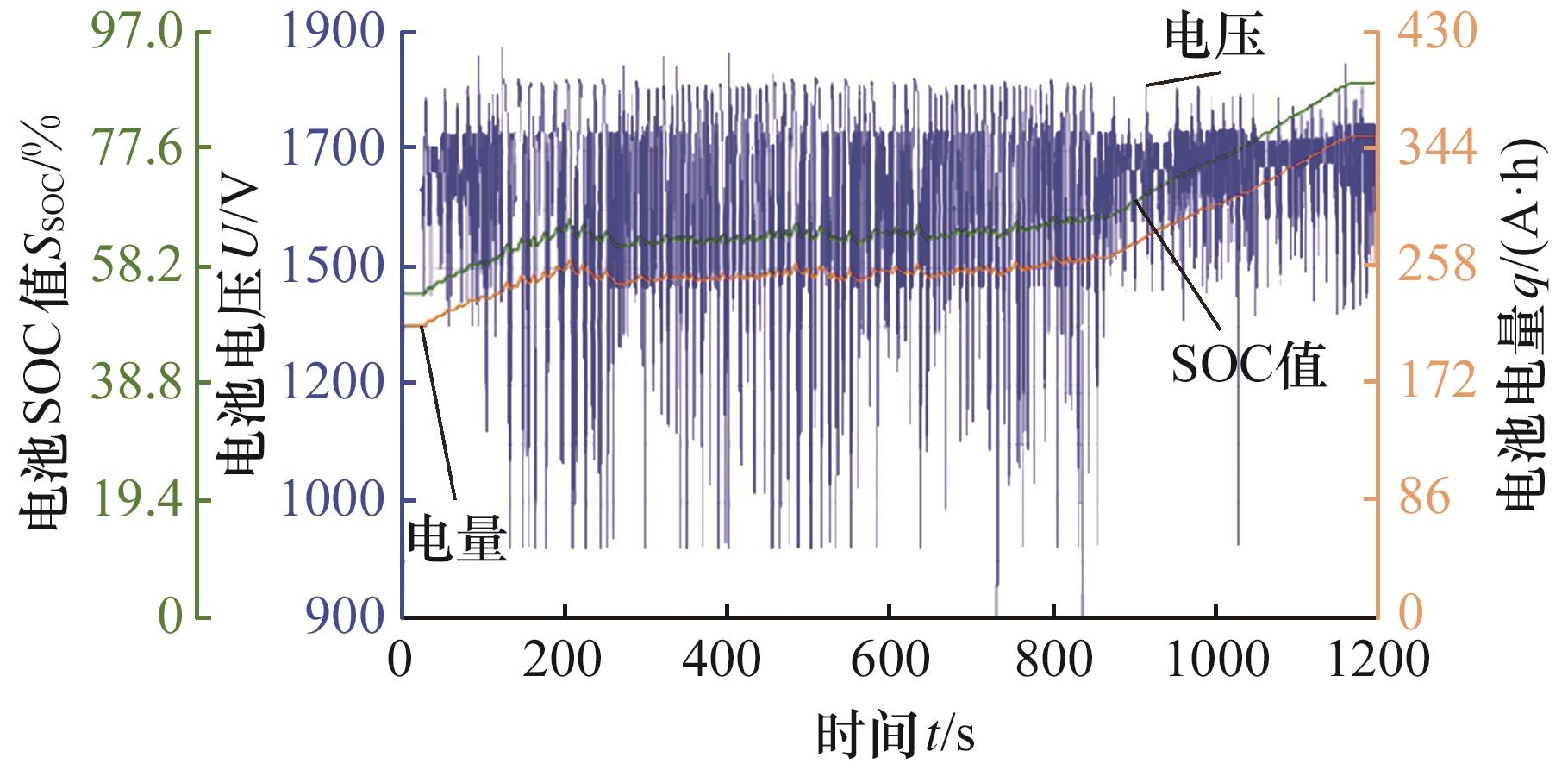

图22 满载爬坡电池SOC值

Fig.22 SOC value of full load climbing battery

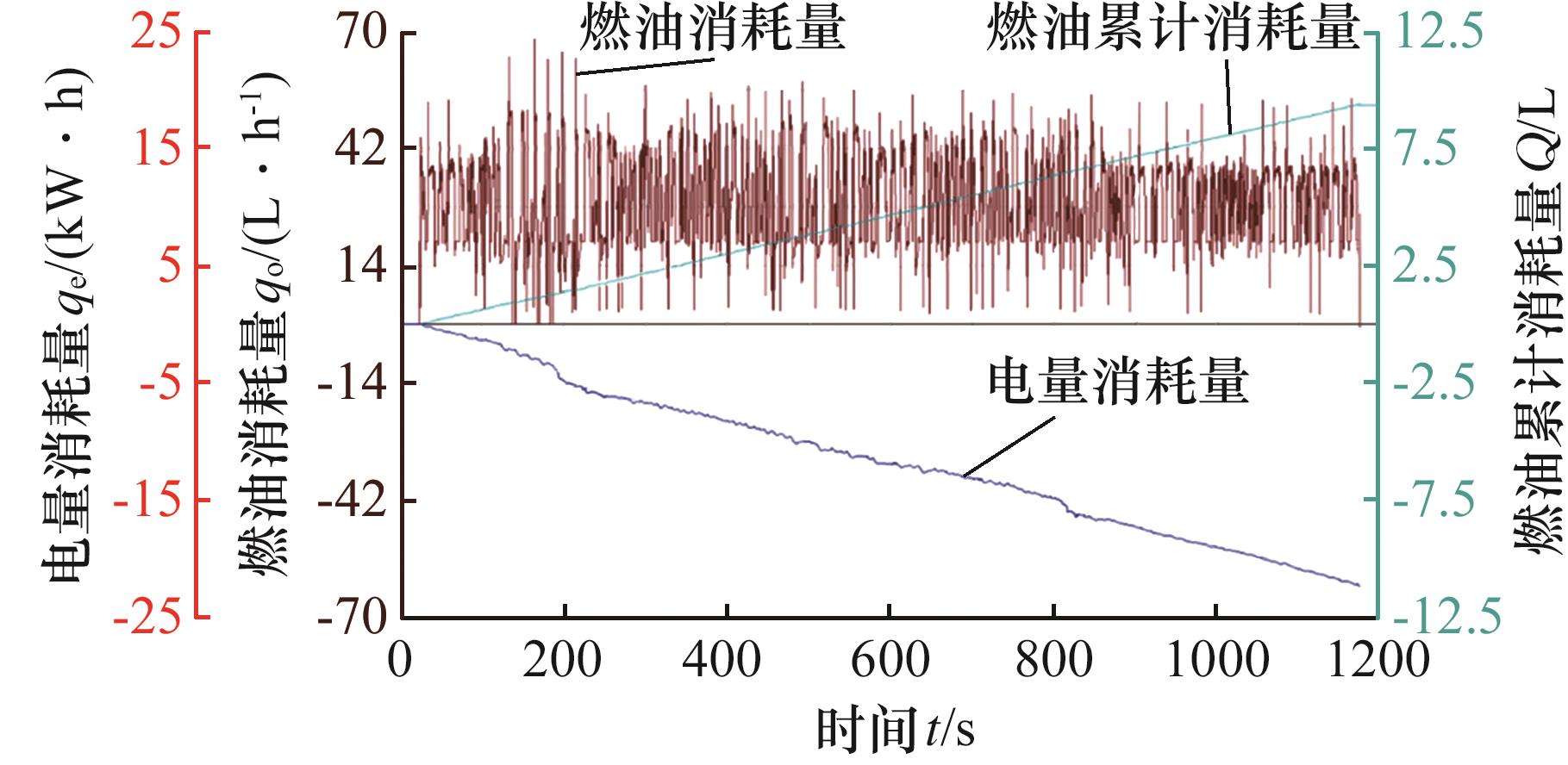

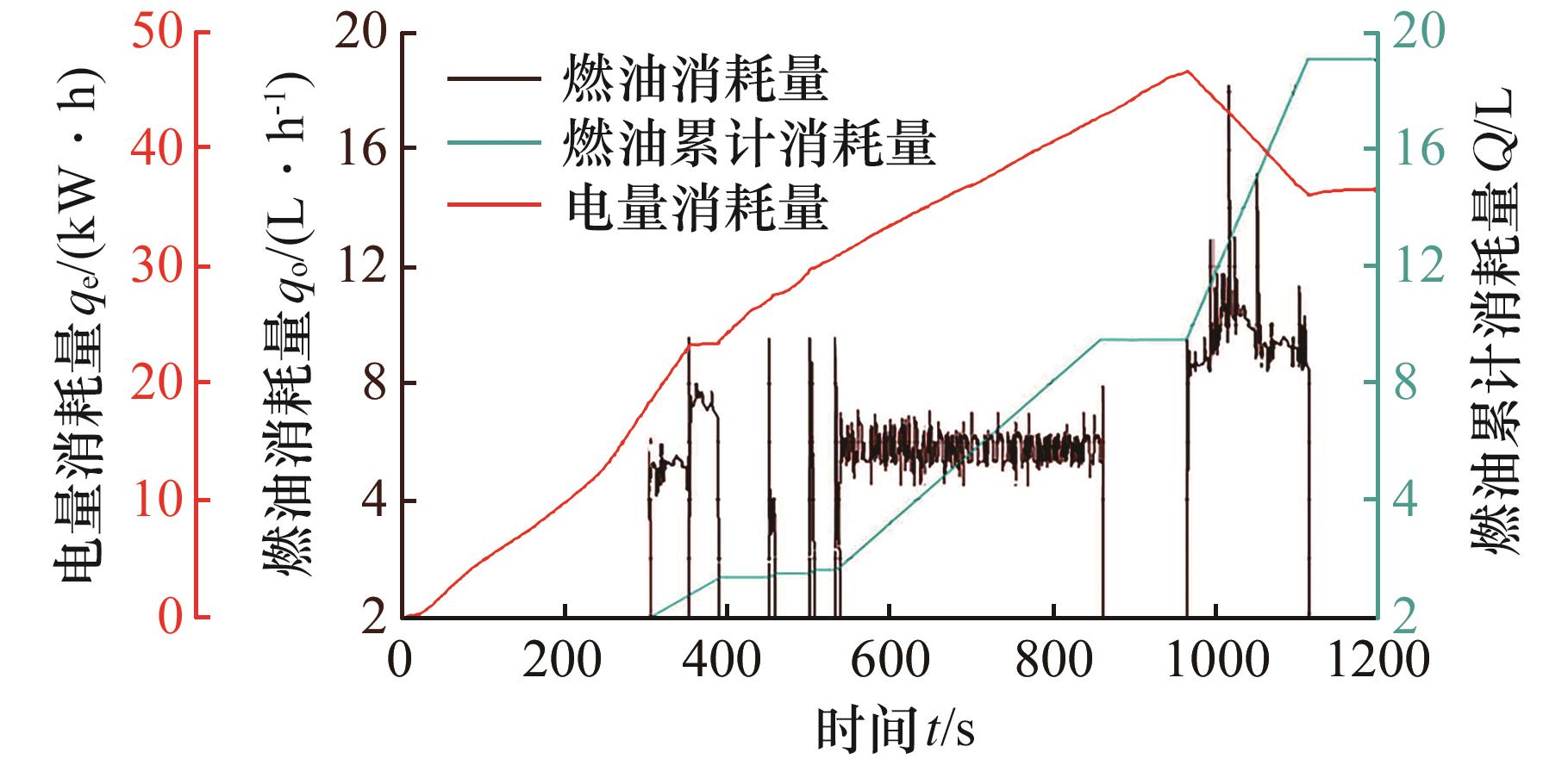

图23 满载爬坡油耗

Fig.23 Fuel consumption for full load hill climbing

图24 空载下坡电池SOC值

Fig.24 SOC value of no-load downhill battery

图25 空载下坡油耗

Fig.25 No-load downhill fuel consumption
