连退机组直火加热工艺与控制技术的开发

doi:10.3969/j.issn.1004-132X.2025.10.029

中国机械工程 ›› 2025, Vol. 36 ›› Issue (10): 2397-2404.DOI: 10.3969/j.issn.1004-132X.2025.10.029

• 工程前沿 • 上一篇

连退机组直火加热工艺与控制技术的开发

杨永辉¹(), 祁奔¹, 王浩宇¹, 白振华¹^,²()

^1.燕山大学国家冷轧板带装备及工艺工程技术研究中心, 秦皇岛, 066004
^2.燕山大学亚稳材料制备技术与科学国家重点实验室, 秦皇岛, 066004

收稿日期:2024-07-29 出版日期:2025-10-25 发布日期:2025-11-05
通讯作者: 白振华
作者简介:杨永辉，男，1997年生，博士研究生。研究方向为平整、退火领域工艺参数优化及质量控制。E-mail：2636981928@qq.com
白振华^*（通信作者），男，1975年生，教授。研究方向为冷轧、热轧、退火、平整、二次冷轧、涂镀过程产品质量控制等。E-mail：bai_zhenhua@aliyun.com。
基金资助:
河北省自然科学基金(E2024203125);河北省科学技术研究与发展计划-科技支撑计划(23280101Z);河北省高等学校科学技术研究项目(CXY2023012);河北省重大科技成果转化专项(22281001Z);辽宁省教育厅高等学校基本科研项目(LJKZZ20220040);中央引导地方科技发展资金(236Z1024G)

Development of Direct Flame Impingement Heating Processes and Control Technology for Continuous Annealing Units

Yonghui YANG¹(), Ben QI¹, Haoyu WANG¹, Zhenhua BAI¹^,²()

^1.National Engineering Research Center for Equipment and Technology of Cold Strip Rolling，Yanshan University，Qinhuangdao，Hebei，066004
^2.State Key Laboratory of Metastable Materials Science and Technology，Yanshan University，Qinhuangdao，Hebei，066004

Received:2024-07-29 Online:2025-10-25 Published:2025-11-05
Contact: Zhenhua BAI

摘要/Abstract

摘要：

基于高斯分布的直接火焰冲击热流密度模型，结合直接火焰冲击加热烧嘴的特性、烧嘴的布置情况及其与带钢的位置关系，将空烧补偿热量以类侧墙辐射的方式作用到带钢上，建立了带钢横向线热流量分布模型。根据此模型分析边部烧嘴天然气流量折减变化对带钢横向线热流量的影响。以线热流量在带钢宽度方向上分布均匀度为优化目标，开发出直火加热段边部烧嘴天然气流量控制技术。将该技术应用于生产实践，根据最优折减系数调节天然气流量，可得到适合于不同宽度带钢加热时的边部喷嘴与中部喷嘴的天然气流量设定值。以典型带宽1300 mm、1100 mm、900 mm为例，中部单个烧嘴流量分别为12.6 m³/h、12.1 m³/h、11.8 m³/h时，最优折减系数分别为0.89、0.78、0.65，边部单个烧嘴流量分别取11.21 m³/h、9.44 m³/h、7.67 m³/h。此时，炉内带钢横向受热均匀，带钢在宽度方向上的温度分布满足生产需求，直火加热炉内带钢运行的稳定性大大提高。

关键词: 连退机组, 直接火焰冲击加热, 横向受热, 热流密度, 天然气流量

Abstract:

Based on flame direct impact heat flux model with Gaussian distribution， combined with characteristics of direct flame impingement heating burner， the arrangement of the burner and the position relationship with strip steel， the air burning compensation heat was applied to strip steel in a sidewall-like radiation， and the transverse line heat flow distribution model of the strip was established. According to this model， the influences of natural gas flow reduction changes of the edge burner on heat flow rate of transverse line of the strip were analyzed. With the optimization goal of the uniformity of the distribution of linear heat flow in width direction of the strip steels， the natural gas flow control technology of the burner at the edge of direct fire heating sections was developed. By applying this technology to production practice， the natural gas flow rate may be adjusted according to the optimal reduction factor， and the natural gas flow rate setting value suitable for the edge nozzle and the middle nozzle when the strip steels were heated with different widths may be obtained. Taking the typical widths of 1300 mm， 1100 mm and 900 mm as examples， when the flow rate of a single burner in the middle is as 12.6 m³/h， 12.1 m³/h and 11.8 m³/h， the optimal reduction coefficients are as 0.89， 0.78 and 0.65， respectively， and the flow rate of a single burner at the edge is as 11.21 m³/h， 9.44 m³/h and 7.67 m³/h， respectively. Thus， the strip steels in the furnace are evenly heated laterally， the temperature distributions of the strip steels in width direction meet the production demands， and the stability of the strip operation in direct fire heating furnace is greatly improved.

Key words: continuous annealing unit, direct flame impingement heating, transverse heating, heat flux, natural gas flow rate

中图分类号:

TG142.1

杨永辉, 祁奔, 王浩宇, 白振华. 连退机组直火加热工艺与控制技术的开发[J]. 中国机械工程, 2025, 36(10): 2397-2404.

Yonghui YANG, Ben QI, Haoyu WANG, Zhenhua BAI. Development of Direct Flame Impingement Heating Processes and Control Technology for Continuous Annealing Units[J]. China Mechanical Engineering, 2025, 36(10): 2397-2404.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.10.029

https://www.cmemo.org.cn/CN/Y2025/V36/I10/2397

图/表 10

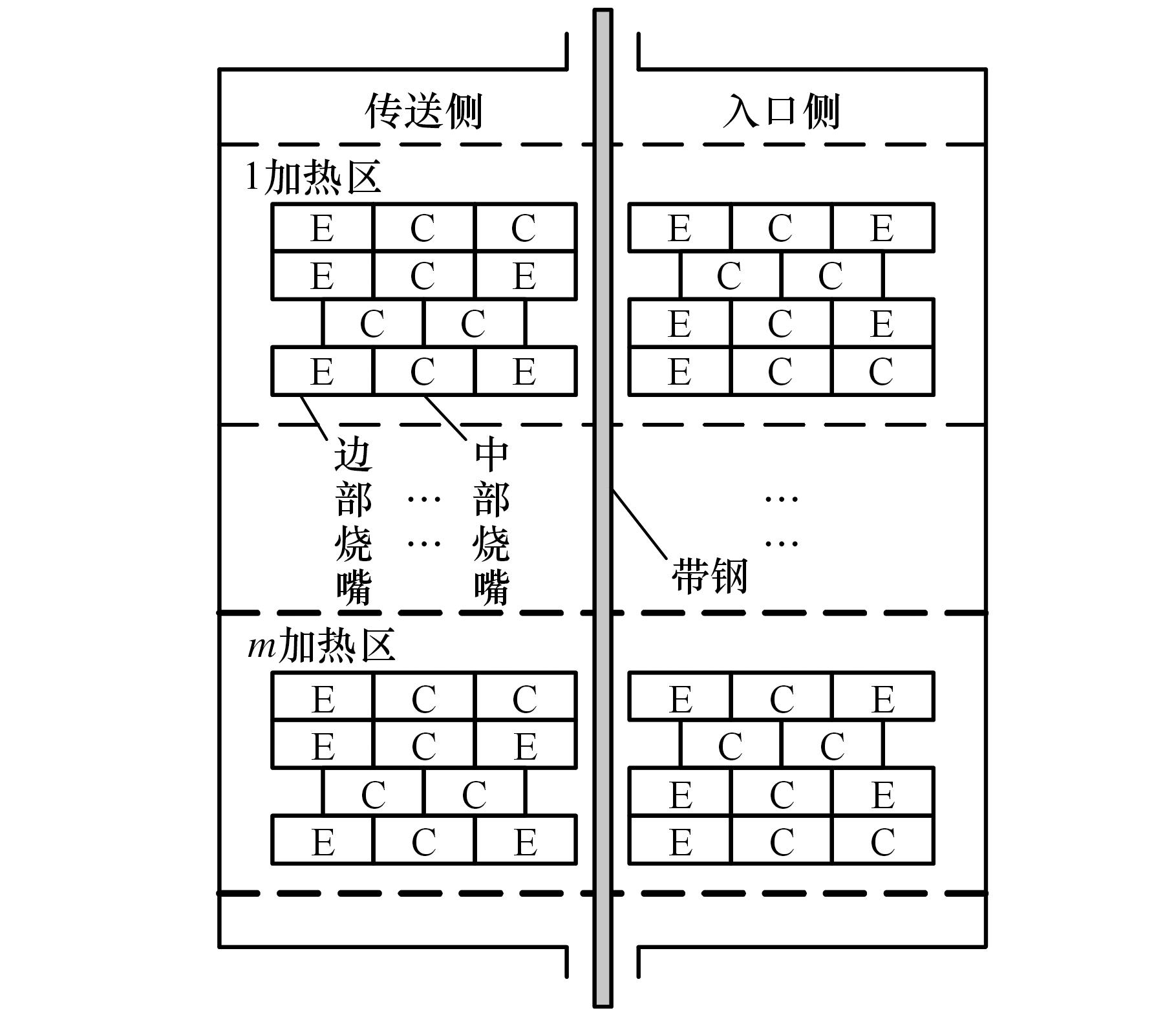

图 1 炉内带钢与烧嘴总体布置图

Fig. 1 General arrangement of strip and burners in heating furnace

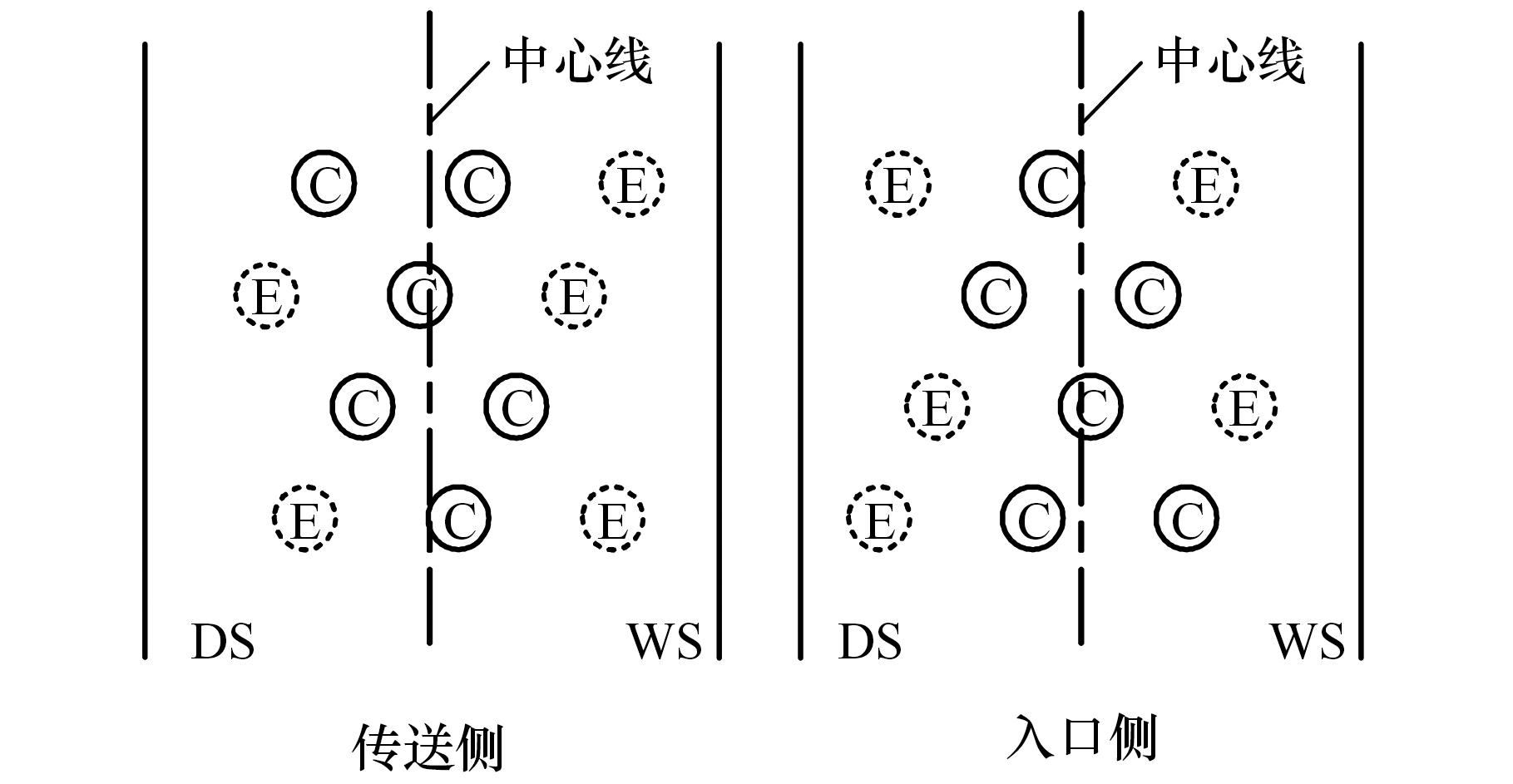

图 2 单加热区烧嘴位置图

Fig. 2 Single heating zone burners position arrangement

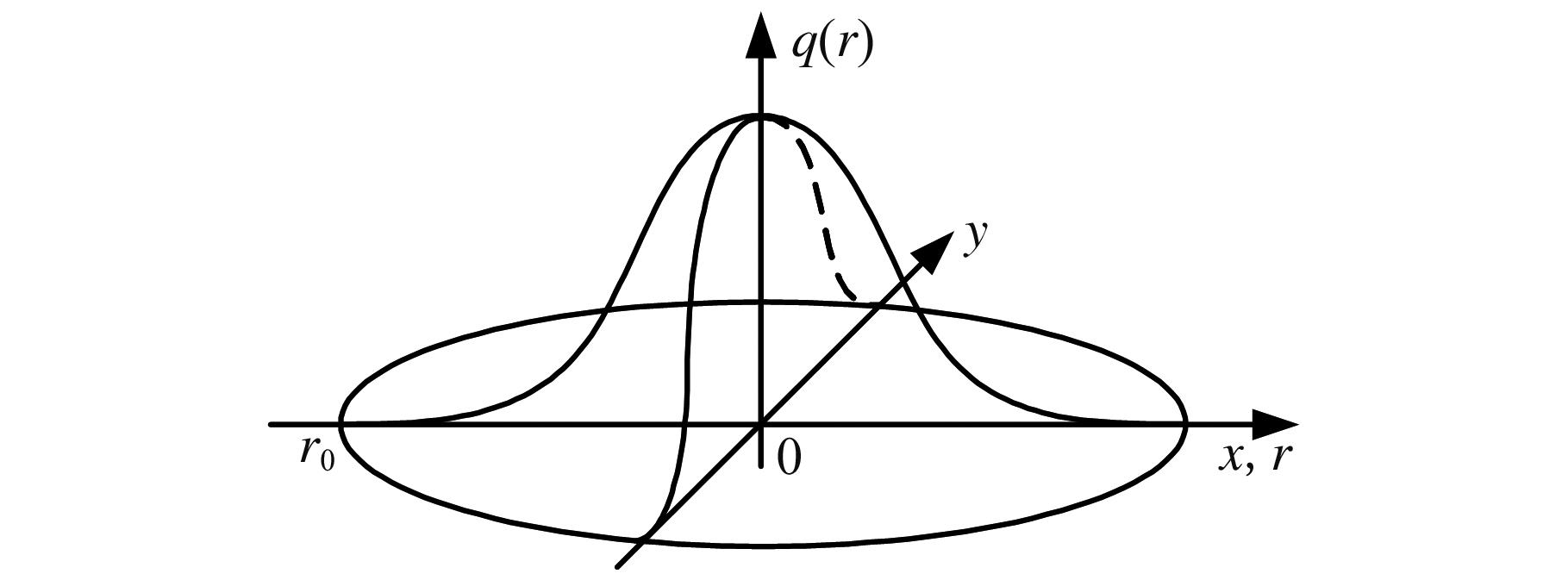

图 3 高斯分布的热流密度模型

Fig. 3 Heat flux model of Gaussian distribution

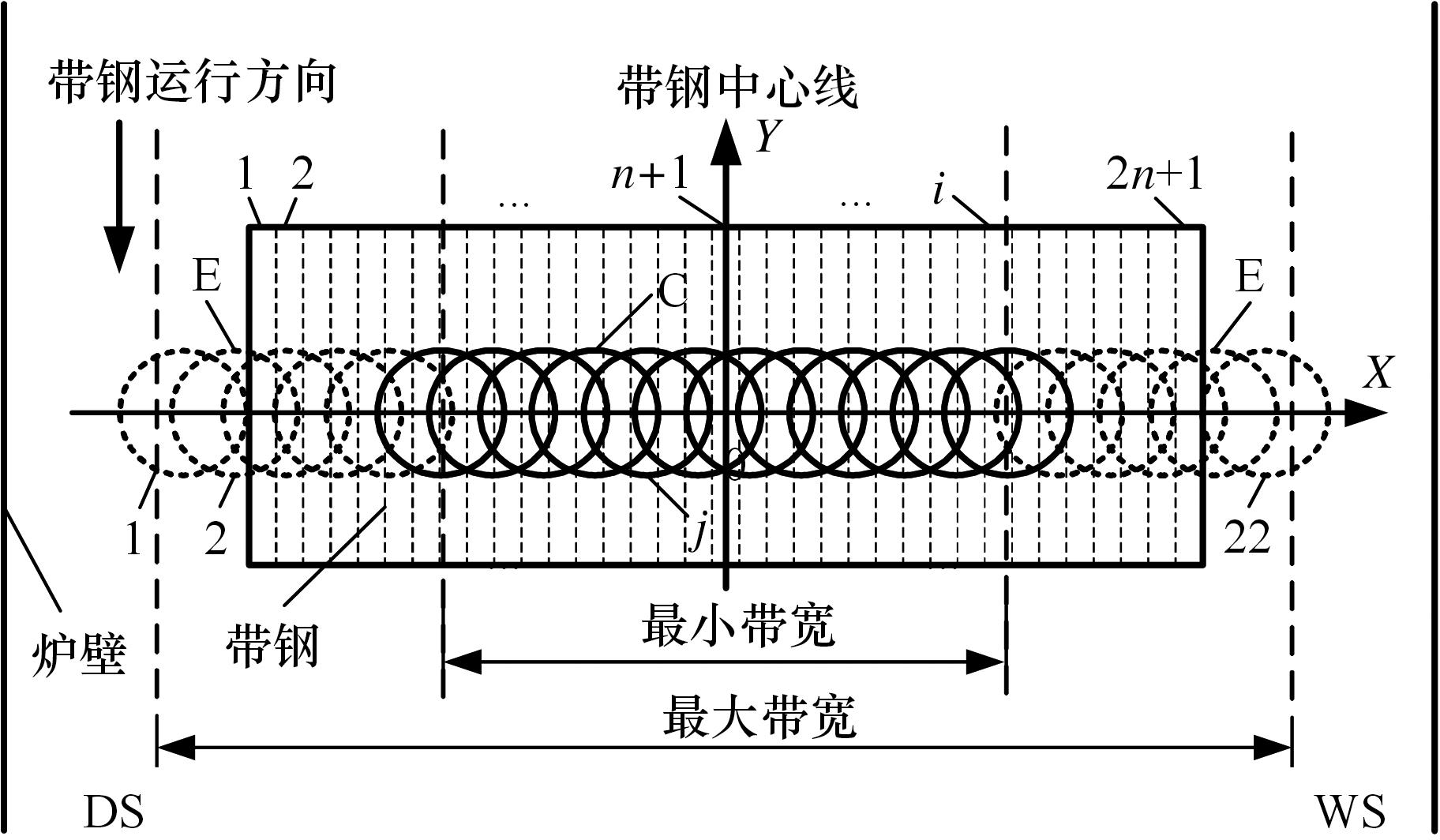

图 4 带钢与烧嘴横向位置关系图

Fig. 4 Transverse position relationship of strip and burners

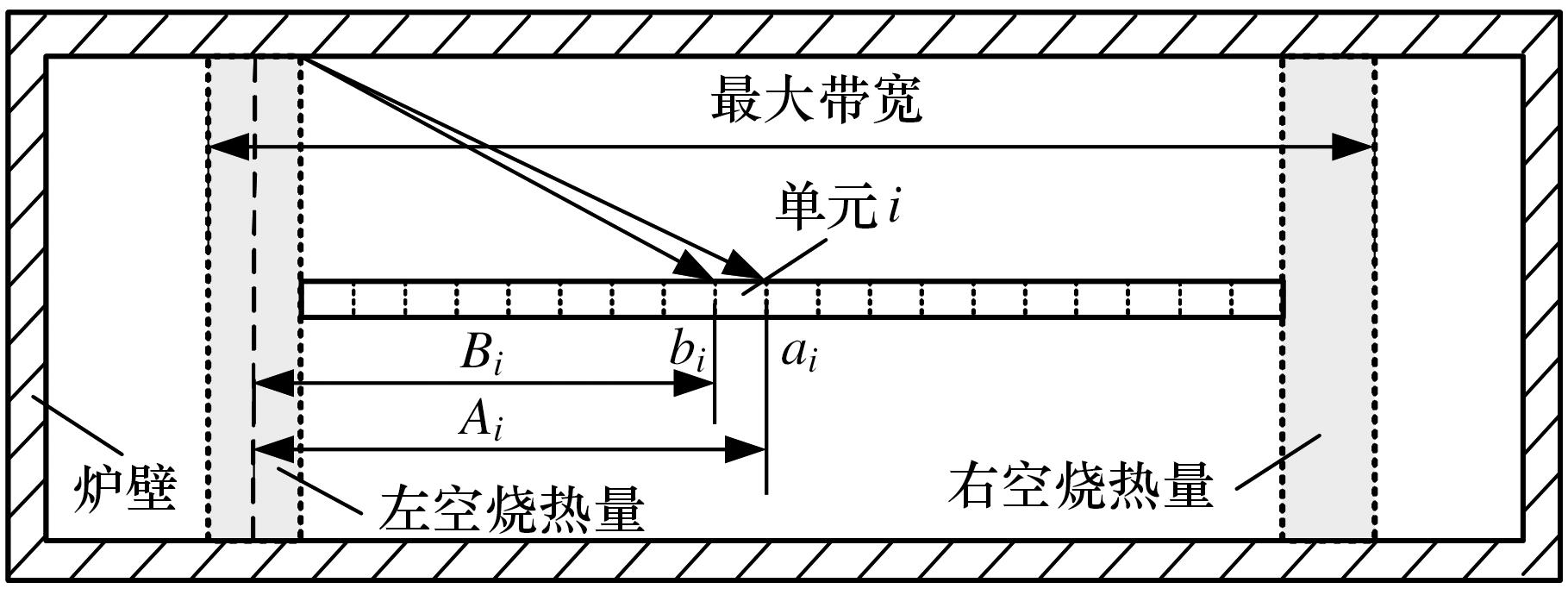

图5 炉内空烧热量影响模型

Fig.5 Furnace empty burning heat influence model

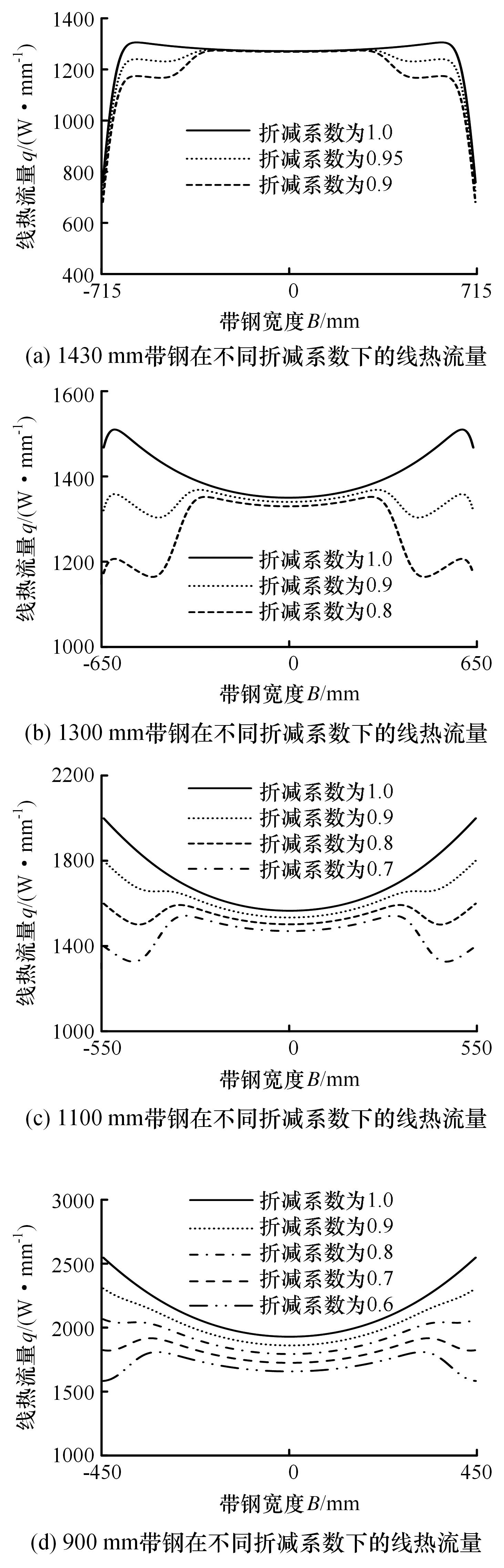

图6 不同折减系数和带钢宽度的线热流量

Fig.6 Heoct flow rate with different reduction coefficients and strip steel widths

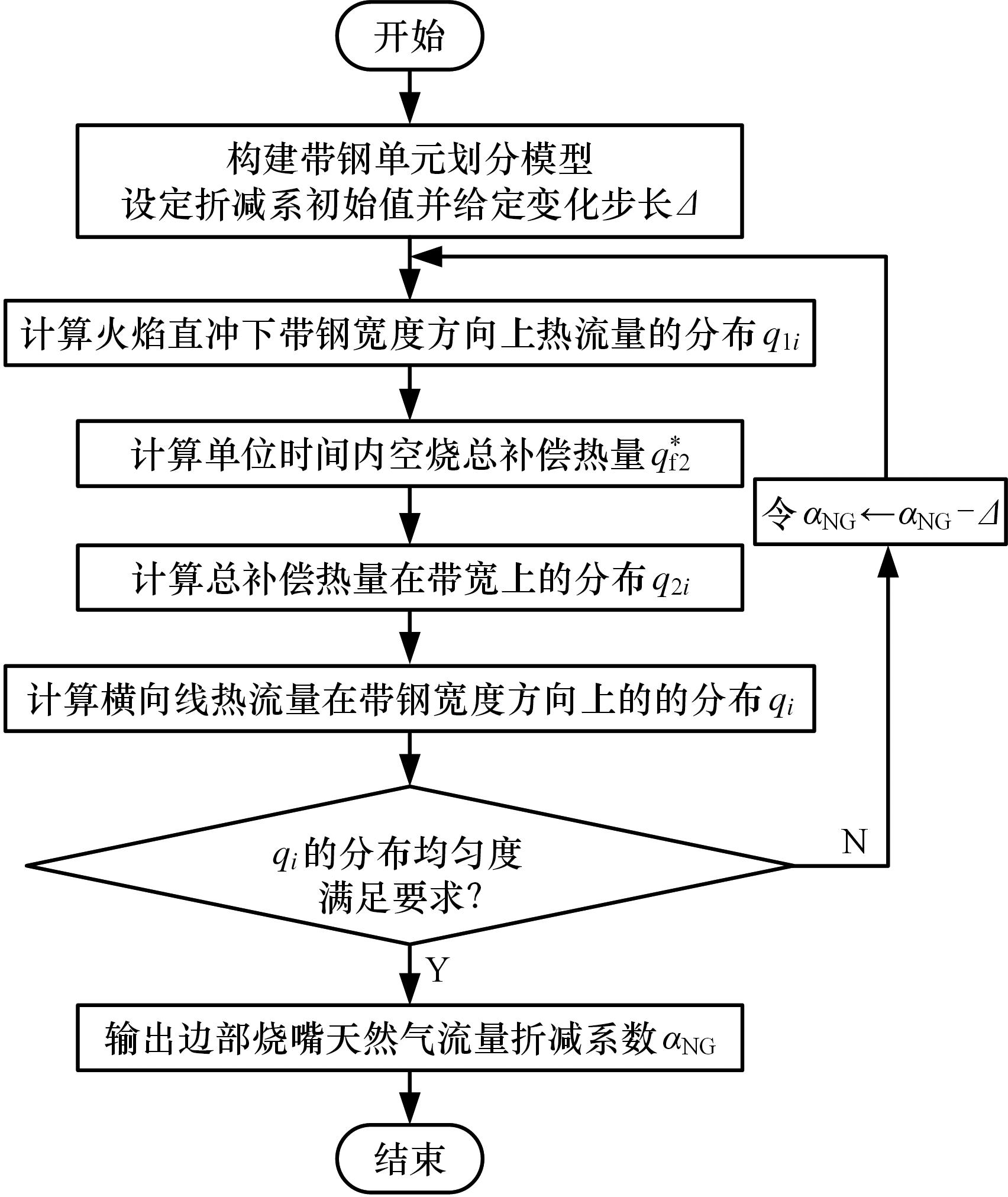

图 7 天然气流量折减系数求解流程图

Fig.7 Natural gas flow reduction coefficient solution process

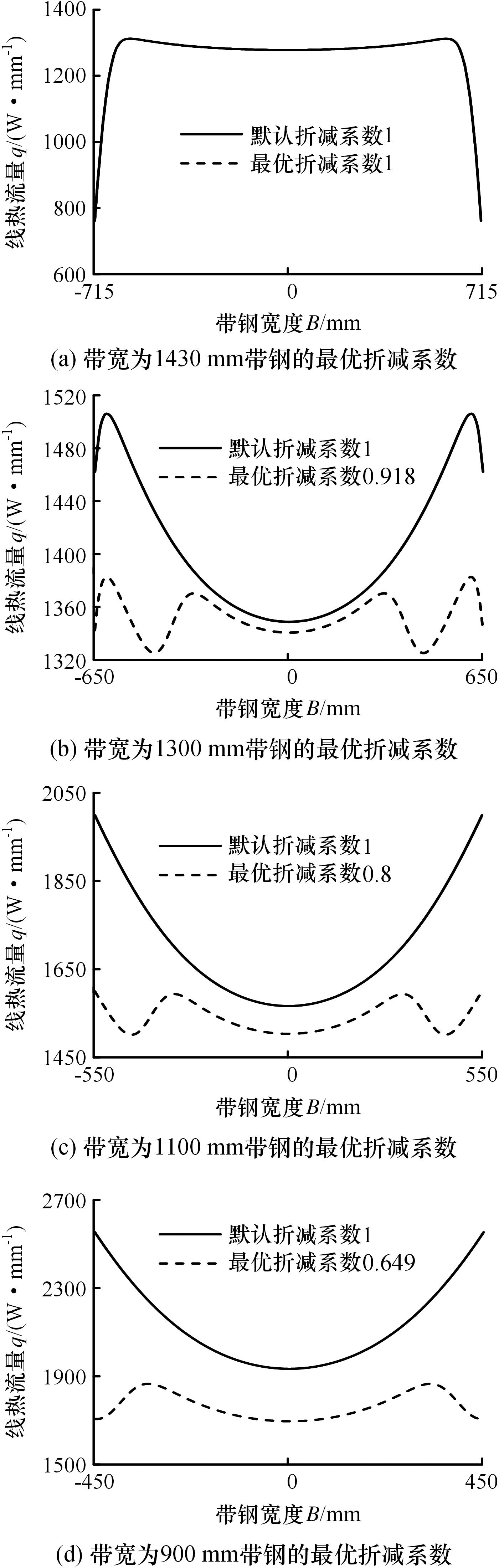

图8 不同宽度带钢的最优折减系数

Fig.8 The optimal reduction coefficient of different strip steel widths

表1 烧嘴天然气流量与折减系数

Tab.1 Burners natural gas flow and reduction coefficient

钢种	带宽/mm	单个烧嘴天然气流量/（m³·h^-1）		折减系数
钢种	带宽/mm	中部	边部	折减系数
1180DP	1300	12.6	11.21	0.89
1180DP	1100	12.1	9.44	0.78
1180DP	900	11.8	7.67	0.65

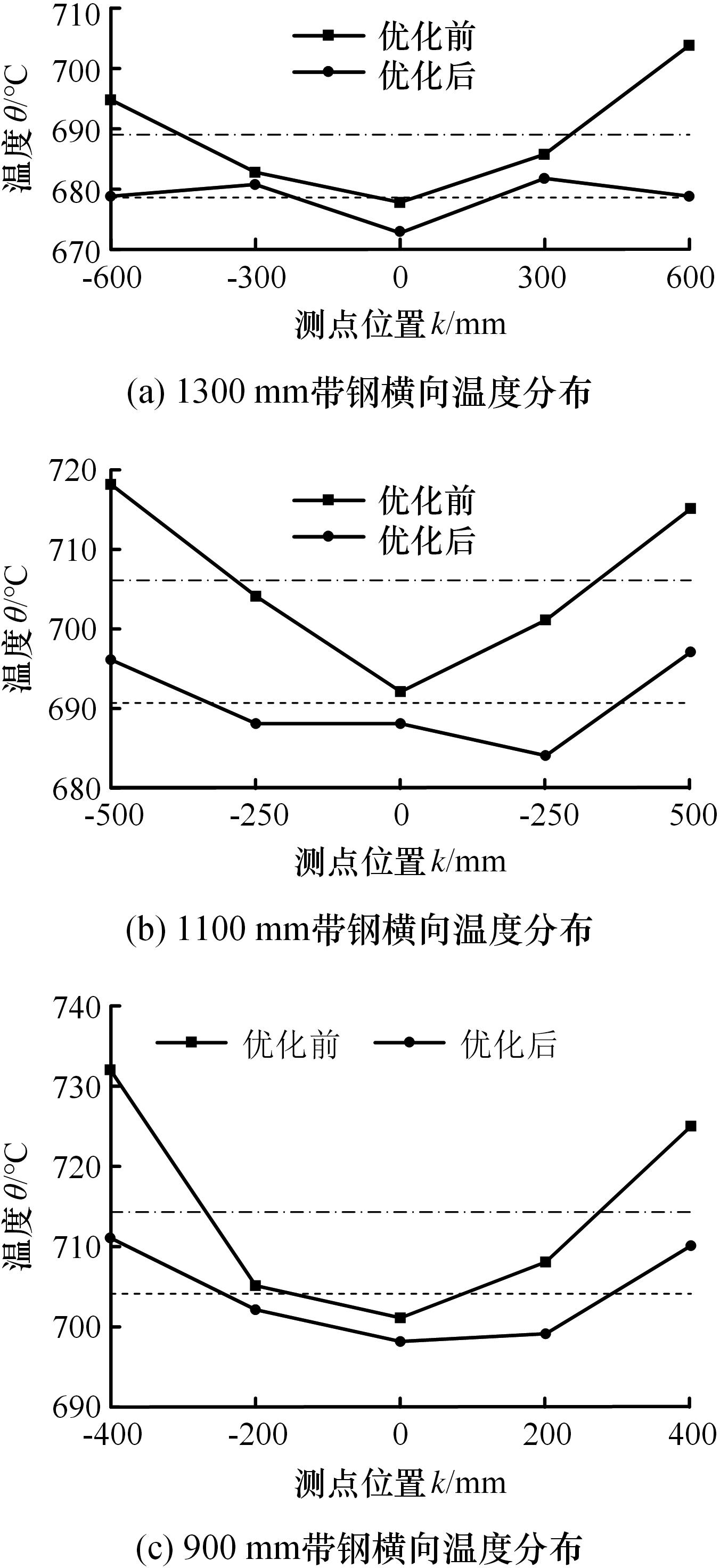

图9 折减优化前后不同规格的带钢横向温度

Fig.9 Different specification strip transverse temperature before and after reduction

参考文献 26

[1]	刘宏民，于华鑫，王东城，等. 冷轧带钢板形测控技术的发展状况和关键问题［J］. 钢铁， 2022， 57（11）：22-32.
	LIU Hongmin， YU Huaxin， WANG Dongcheng， et al. Development State and Key Problems on Flatness Measurement and Control Technology of Cold Strip Steel Rolling［J］. Iron & Steel， 2022， 57（11）：22-32.
[2]	王军伟，黎红恒，蒋妍彦，等. 首道次压下量对430带钢冷轧过程和表面质量影响［J］. 塑性工程学报， 2020， 27（8）：92-97.
	WANG Junwei， LI Hongheng， JIANG Yanyan， et al. Effect of the First Pass Reduction on Cold Rolling Process and Surface Quality of 430 Strip［J］. Journal of Plasticity Engineering， 2020， 27（8）：92-97.
[3]	宋沙沙，桑圣峰，闻杨，等. 1420 mm酸轧机组带钢板形分析与控制研究［J］. 轧钢， 2022， 39（5）：108-112.
	SONG Shasha， SANG Shengfeng， WEN Yang， et al. Analysis and Control Research on Strip Shape of 1420 mm PL-TCM［J］. Steel Rolling， 2022， 39（5）：108-112.
[4]	白振华，林威，王伟，等. 热镀锌机组圆盘剪工艺参数优化技术的开发［J］. 钢铁， 2022， 57（1）：159-166.
	BAI Zhenhua， LIN Wei， WANG Wei， et al. Development of Optimization Technology for Disc Shear Process Parameters of Hot-dip Galvanizing Line［J］. Iron & Steel， 2022， 57（1）：159-166.
[5]	孙杰，陈树宗，王云龙，等. 冷连轧关键质量指标与轧制稳定性智能优化控制技术［J］. 钢铁研究学报， 2022， 34（12）：1387-1397.
	SUN Jie， CHEN Shuzong， WANG Yunlong， et al. Intelligent Optimization Control Technology for Key Quality Indexes and Rolling Stability of Tandem Cold Rolling［J］. Journal of Iron and Steel Research， 2022， 34（12）：1387-1397.
[6]	张理扬，万照堂，张文军. 冷轧超高强钢退火板形优化技术研究进展［J］. 金属热处理， 2022， 47（11）：230-237.
	ZHANG Liyang， WAN Zhaotang， ZHANG Wenjun. Research Progress of Annealed Strip Flatness Optimization Technology for Cold-rolled Ultra-high-strength Steel［J］. Heat Treatment of Metals， 2022， 47（11）：230-237.
[7]	齐海峰，李靖，唐伟，等. 极薄规格退火板羽痕缺陷影响因素与控制措施［J］. 轧钢， 2021， 38（2）：86-89.
	QI Haifeng， LI Jing， TANG Wei， et al. Influence Factors and Control Measures of Feather Mark Defects on the Surface of Ultra-thin Gauge Annealed Sheet［J］. Steel Rolling， 2021， 38（2）：86-89.
[8]	刘亚星，方永，滕华湘，等. 带钢退火关键工艺与产品质量综合控制技术概述［J］. 轧钢， 2022， 39（4）：27-34.
	LIU Yaxing， FANG Yong， TENG Huaxiang， et al. Overview of Key Process and Product Quality Comprehensive Control Technology of Strip Annealing［J］. Steel Rolling， 2022， 39（4）：27-34.
[9]	LINDELL D， EKMAN T， PETTERSSON R. Fast and Efficient Annealing of Stainless Steel Strip Using Oxyfuel Burners［J］. Steel Research International， 2015， 86（5）：557-566.
[10]	GRIPENBERG H， EICHLER R. Direct Flame Impingement：a New Oxy-fuel Based Technology for Continuous Annealing of Aluminium Strip［M］∥Light Metals 2015. Cham：Springer International Publishing， 2015：423-425.
[11]	GRIPENBERG H， LODIN J. Preheating and Annealing of Cold Rolled Metal Strip：US20150275326［P］. 2015-10-01.
[12]	董芳尧，王道安. 快速对流加热技术及其在锻造炉中的应用［J］. 工业炉， 2011， 33（2）：19-20.
	DONG Fangyao， WANG Daoan. Rapid Convection Heating and Its Application in Forge Furnace［J］. Industrial Furnace， 2011， 33（2）：19-20.
[13]	MALIKOV G K， LOBANOV D L， MALIKOV K Y， et al. Direct Flame Impingement Heating for Rapid Thermal Materials Processing［J］. International Journal of Heat and Mass Transfer， 2001， 44（9）：1751-1758.
[14]	CHANDER S， RAY A. Flame Impingement Heat Transfer：a Review［J］. Energy Conversion and Management， 2005， 46（18/19）：2803-2837.
[15]	RANGMARK L， EKMAN T. Direct Flame Impingement Burner：US8057222［P］. 2011-11-15.
[16]	伍成波，梁小平，王雨. 金属冲击加热炉内流动及传热的数值模拟［J］. 钢铁， 1995， 30（3）：58-62.
	WU Chengbo， LIANG Xiaoping， WANG Yu. Numerical Simulation of Flow and Heat Transfer in Impinging Heating Furnace［J］. Iron and Steel， 1995， 30（3）：58-62.
[17]	朱梅，刘峰，谢安国，等. 高速烧嘴退火炉炉温均匀性数值研究［J］. 冶金能源， 2009， 28（3）：27-31.
	ZHU Mei， LIU Feng， XIE Anguo， et al. Numerical Study on Furnace Temperature Uniformity of Annealing Furnace with High Speed Burners［J］. Energy for Metallurgical Industry， 2009， 28（3）：27-31.
[18]	BAUKAL C E. Heat Transfer in Industrial Combustion［M］. Boca Raton：CRC Press， 2000.
[19]	花福安，张政，李建平，等. 直接火焰冲击加热技术的研究与开发［J］. 钢铁研究学报， 2019， 31（2）：168-173.
	HUA Fuan， ZHANG Zheng， LI Jianping， et al. Research and Development of Direct Flame Impingement Heating Technology［J］. Journal of Iron and Steel Research， 2019， 31（2）：168-173.
[20]	武斌，姜希伟，秦凤华. 硅钢连退机组无氧化炉加热能力计算［J］. 工业炉， 2022， 44（1）：41-45.
	WU Bin， JIANG Xiwei， QIN Fenghua. Calculation of Heating Capacity of Non-oxidation Furnace of Silicon Steel Continuous Annealing Unit［J］. Industrial Furnace， 2022， 44（1）：41-45.
[21]	孙文权，韩应锐，袁铁衡. 基于变步长策略的宽带钢连续退火温度场预测模型研究［J］. 轧钢， 2022， 39（4）：35-40.
	SUN Wenquan， HAN Yingrui， YUAN Tieheng. Research on Prediction Model of Continuous Annealing Temperature Field of Wide Strip Based on Variable Step Size Strategy［J］. Steel Rolling， 2022， 39（4）：35-40.
[22]	LISIENKO V G， SHLEIMOVICH E M. Improving the Thermal Characteristics of Furnaces and the Operating Conditions of the Lining by Improving Direct-flame-impingement Methods for Intensifying the Heating of Metal［J］. Refractories and Industrial Ceramics， 2013， 54（3）：188-195.
[23]	高瑞宇. 薄带铸轧—温轧过程采用火焰直喷加热的带钢温度模型研究［D］. 沈阳：东北大学， 2018.
	GAO Ruiyu. Research of Strip Temperature Model for Strip Casting-warm Rolling Process with Direct Flame Impingement［D］. Shenyang：Northeastern University， 2018.
[24]	WANG Ji， LIU Yujun， JI Zhuoshang， et al. Study on the Automatic Process of Line Heating for Pillow Shape Plate［J］. Journal of Marine Science and Application， 2006， 5（1）：31-38.
[25]	武传松. 焊接热过程数值分析［M］. 哈尔滨：哈尔滨工业大学出版社， 1990：145-147.
	WU Chuansong. Numerical Analysis of Welding Thermal Process［M］. Harbin：Harbin Institute of Technology Press， 1990：145-147.
[26]	杨世铭，陶文铨. 传热学［M］. 4版. 北京：高等教育出版社， 2006：397-401.
	YANG Shiming， TAO Wenquan. Heat Transfer［M］. 4th ed. Beijing：Higher Education Press， 2006：397-401.
