空间薄膜天线变形/姿态耦合动力学与控制

doi:10.3969/j.issn.1004-132X.2025.10.015

摘要/Abstract

摘要：

针对空间薄膜天线自旋过程中柔性体多尺度耦合动力学建模与控制难题，提出了一种薄膜天线混合建模与姿态解耦控制策略。采用绝对节点坐标法的薄板单元与圆截面梁单元建立了薄膜-空心撑杆混合单元动力学模型。引入薄膜非线性本构描述薄膜天线作动过程中张紧-松弛状态的变化。利用绝对节点坐标法可以同时描述柔性体变形与刚体转动的特性，对选定节点的位置向量梯度矩阵进行极化分解，解算出薄膜天线姿态信息并在此基础上施加比例-微分力矩控制。仿真结果表明，提出的动力学建模与控制方法可以有效地实现薄膜天线姿态跟踪误差渐进收敛。

关键词: 薄膜天线, 变形/姿态耦合, 绝对节点坐标法, 柔性多体动力学

Abstract:

Aiming to address the challenging issues of multiscale coupled dynamics modeling and control for flexible bodies during the spin deployment of space membrane antennas， a hybrid modeling approach and attitude decoupling control strategy was proposed herein. A hybrid element dynamic model integrating membrane and hollow support rods was developed using thin plate elements and circular cross-section beam elements based on ANCF. Nonlinear constitutive relations were introduced to characterize the tensioned-relaxed state transitions of space membrane antennas during deployment. By leveraging ANCF's capability to describe flexible body deformation and rigid body rotation simultaneously， polar decomposition was performed on the gradient matrices of selected nodal position vectors to extract attitude information. A proportional-derivative （PD） torque control scheme was subsequently implemented based on the derived posture parameters. Simulation results demonstrate that the proposed dynamics modeling and control methodologies may achieve asymptotic convergence of attitude tracking errors effectively.

Key words: space membrane antenna, deformation/attitude coupling, absolute nodal coordinate formulation （ANCF）, dynamics of flexible multibody system

中图分类号:

O313.7

於祖庆, 齐婷玉, 刘卓, 田青龙. 空间薄膜天线变形/姿态耦合动力学与控制[J]. 中国机械工程, 2025, 36(10): 2284-2291.

Zuqing YU, Tingyu QI, Zhuo LIU, Qinglong TIAN. Deformation/Attitude Coupling Dynamics and Control of Space Membrane Antennas[J]. China Mechanical Engineering, 2025, 36(10): 2284-2291.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.10.015

https://www.cmemo.org.cn/CN/Y2025/V36/I10/2284

图/表 17

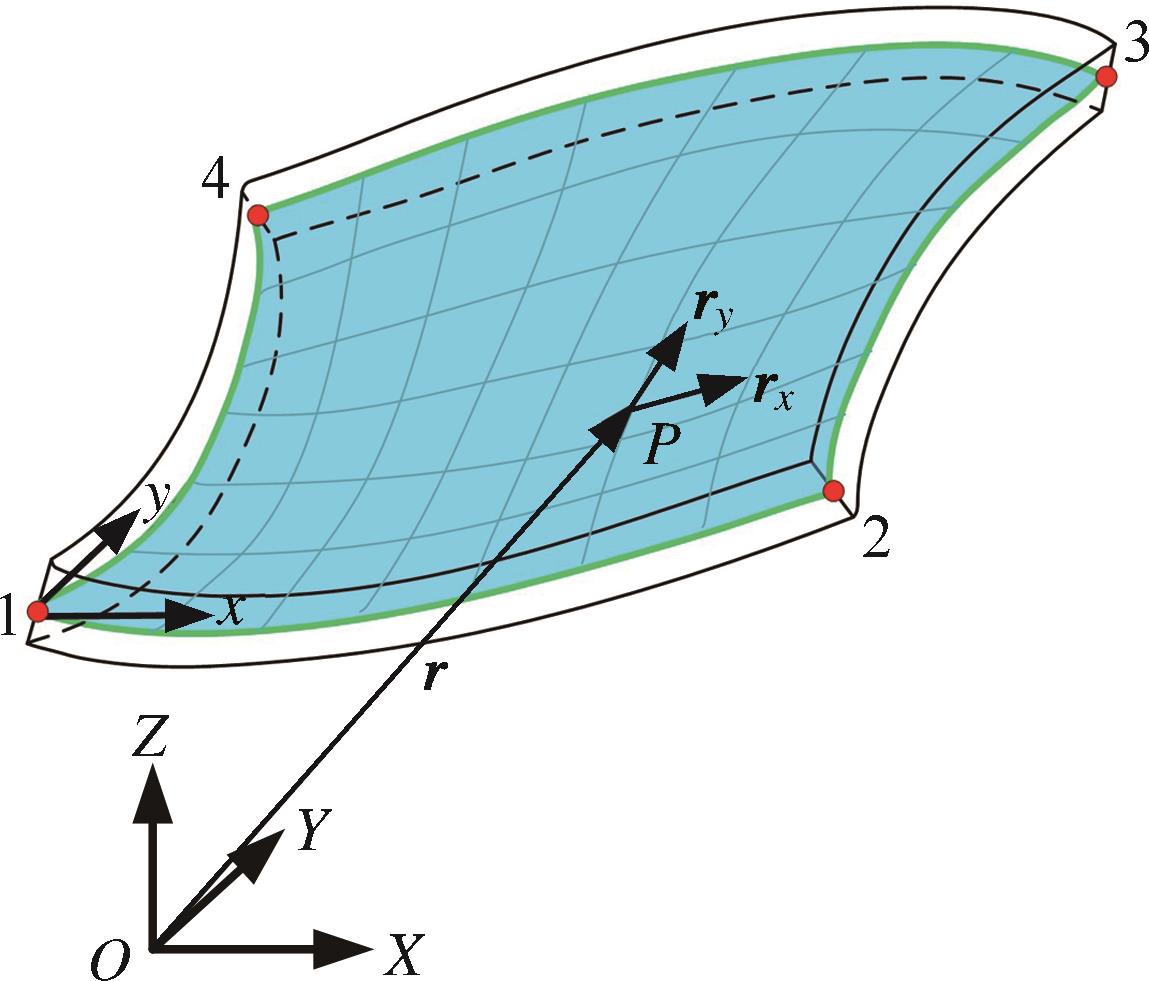

图1 ANCF薄板单元描述

Fig.1 Description of ANCF thin plate element

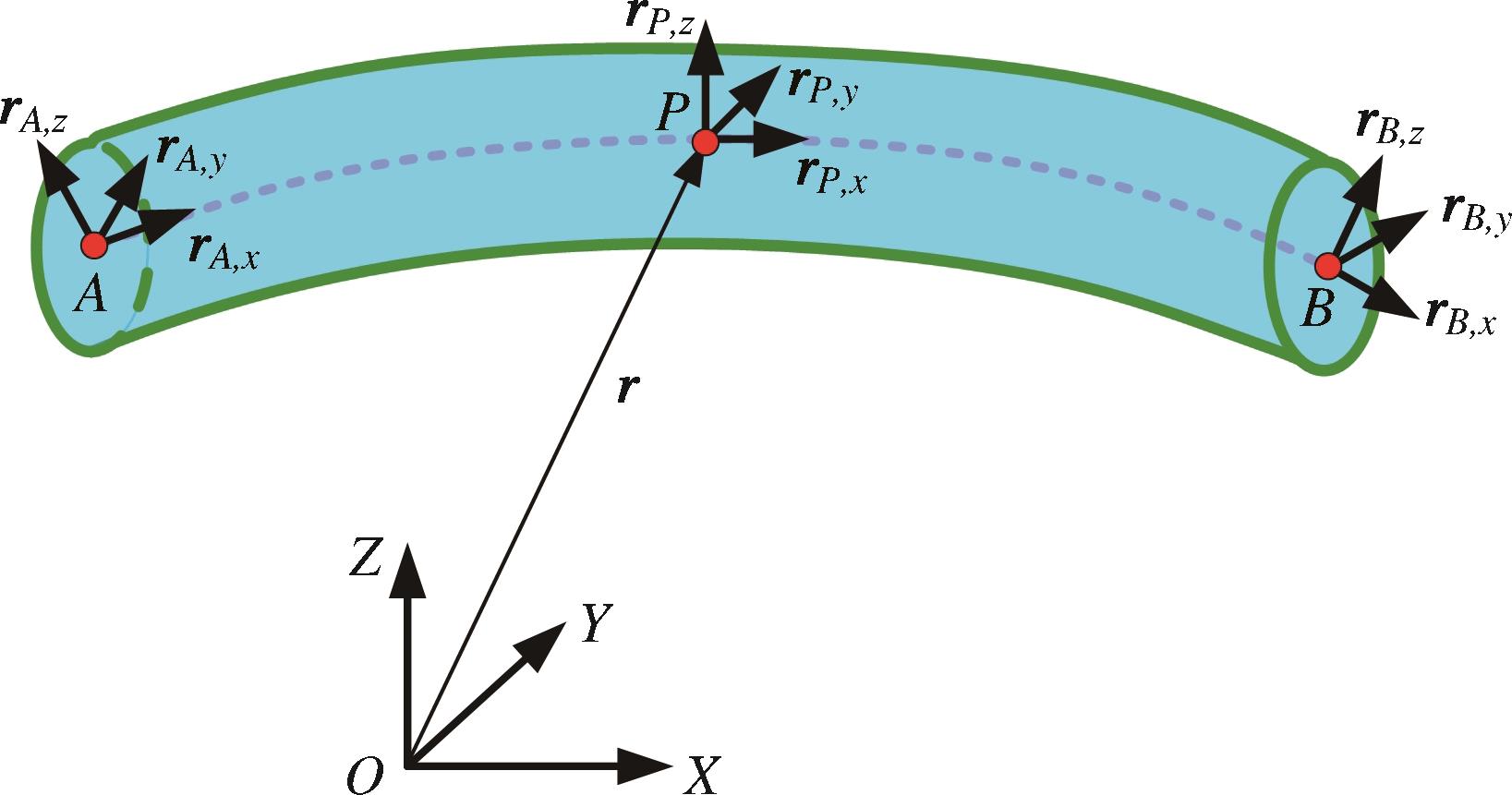

图2 ANCF圆截面梁单元描述

Fig.2 Description of ANCF Circular Cross-Section Beam Element

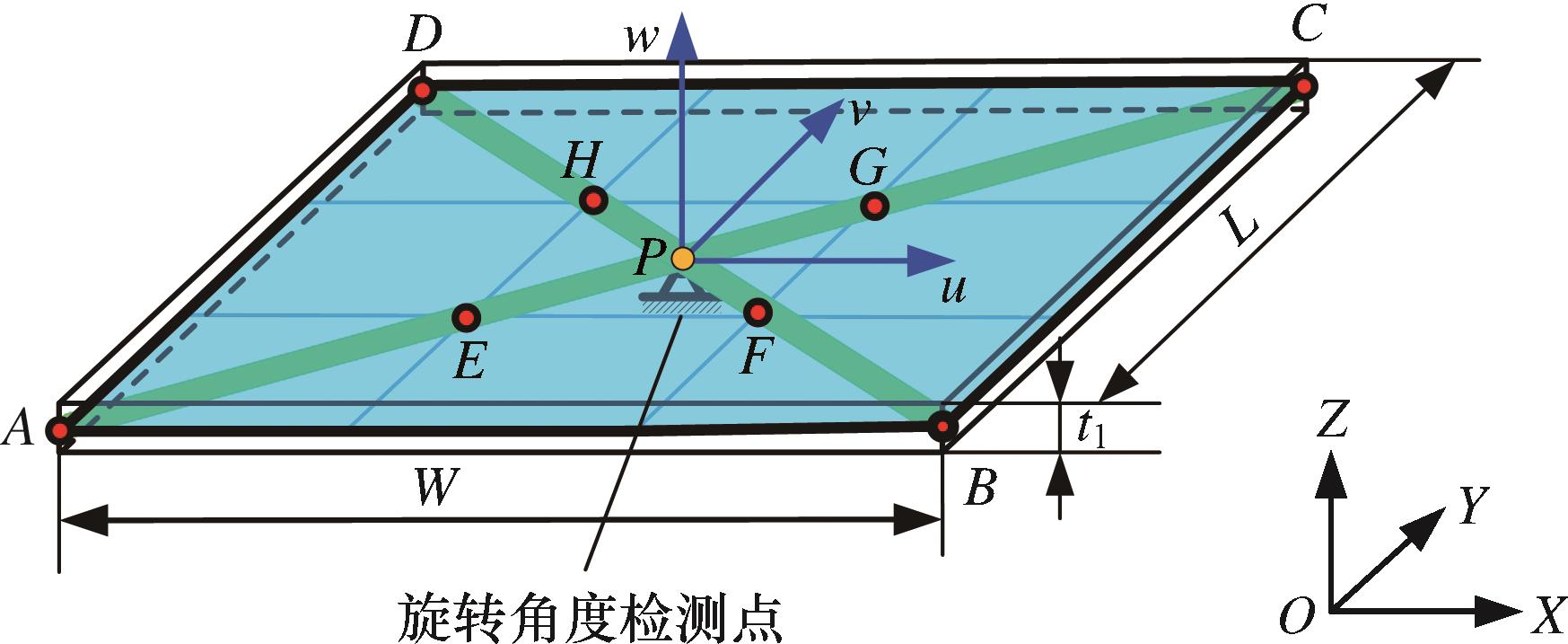

图3 薄膜天线模型

Fig.3 Simplified modeling of membrane antenna

表1 薄膜-撑杆混合模型参数

Tab.1 Parameters of the film-beam hybrid model

参数	数值
薄膜长度W/m	2.1
薄膜宽度L/m	2.1
薄膜厚度t₁/m	2×10^-5
圆截面梁截面壁厚t₂/m	5×10^-4
圆截面梁外径R/m	0.02
薄膜密度 $ρ 1$ /（kg∙m $- 3$ ）	1400
薄膜弹性模量E₁/GPa	2.3
薄膜及撑杆泊松比	0.3
撑杆密度 $ρ 2$ /（kg∙m^-3）	1560
撑杆弹性模量E₂/GPa	100

表1 薄膜-撑杆混合模型参数

Tab.1 Parameters of the film-beam hybrid model

参数	数值
薄膜长度W/m	2.1
薄膜宽度L/m	2.1
薄膜厚度t₁/m	2×10^-5
圆截面梁截面壁厚t₂/m	5×10^-4
圆截面梁外径R/m	0.02
薄膜密度 $ρ 1$ /（kg∙m $- 3$ ）	1400
薄膜弹性模量E₁/GPa	2.3
薄膜及撑杆泊松比	0.3
撑杆密度 $ρ 2$ /（kg∙m^-3）	1560
撑杆弹性模量E₂/GPa	100

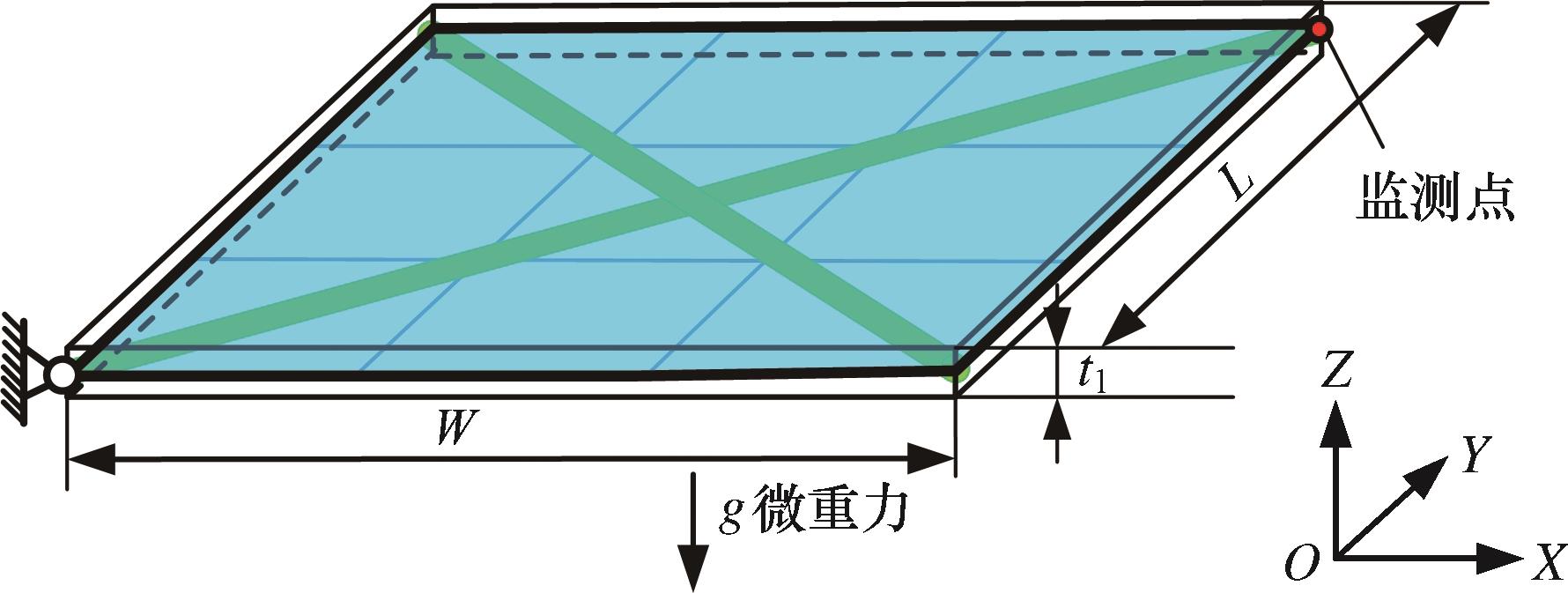

图4 薄膜天线下摆模型

Fig.4 Swing model of membrane antenna

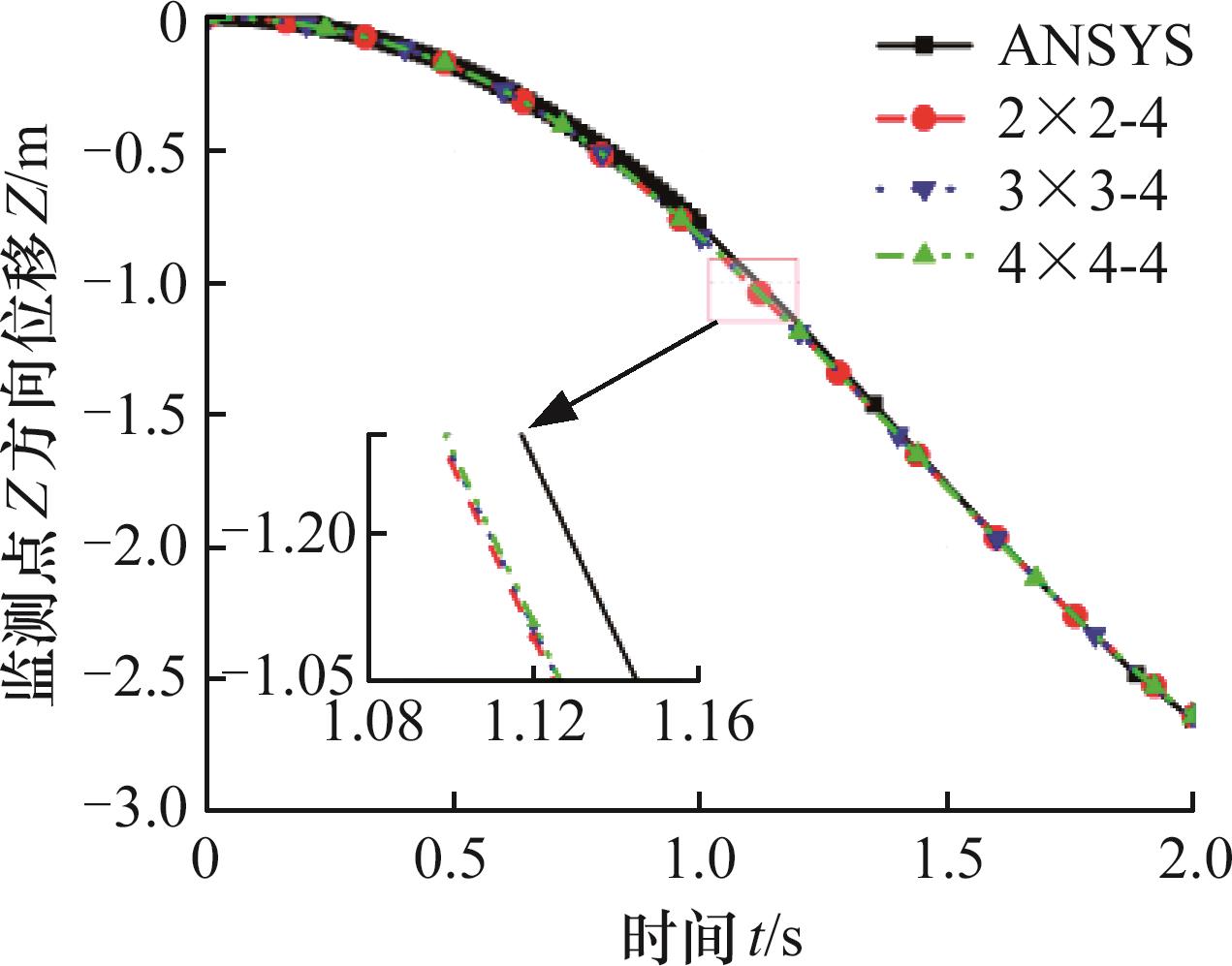

图5 撑杆划分4个单元结果对比

Fig.5 The comparative results of dividing beam into 4 elements

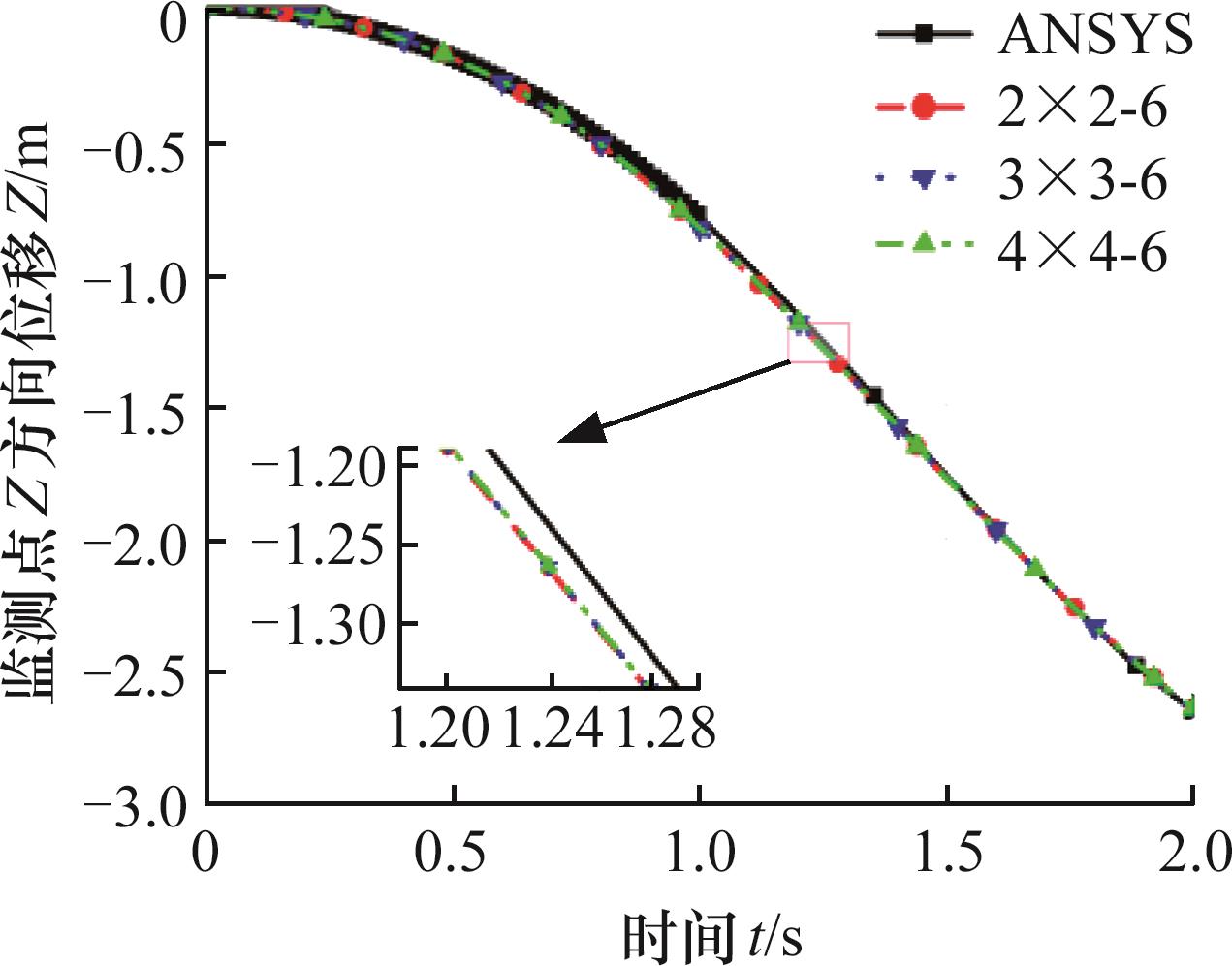

图6 撑杆划分6个单元结果对比

Fig.6 The comparative results of dividing beam into 6 elements

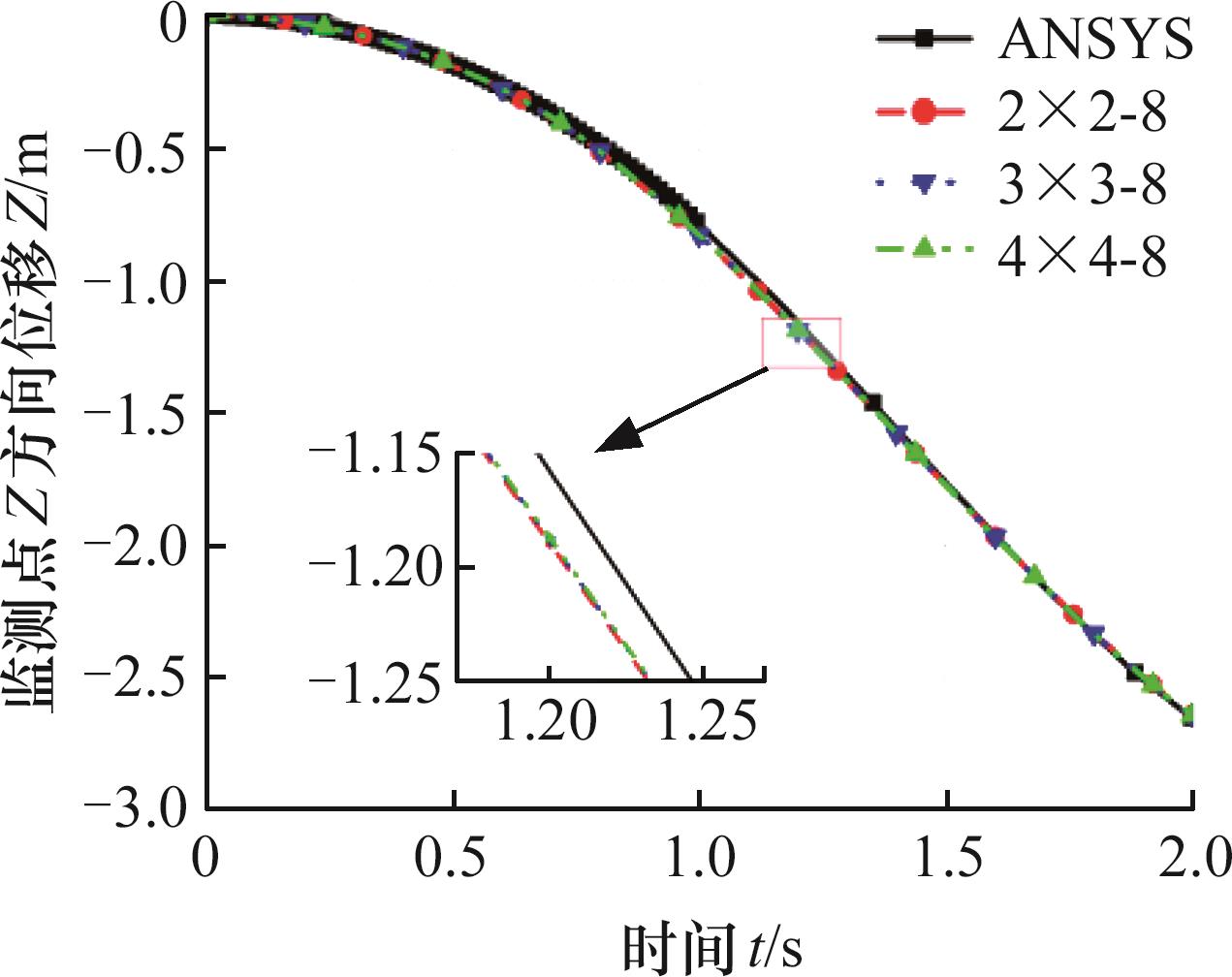

图7 撑杆划分8个单元结果对比

Fig.7 The comparative results of dividing beam into 8 elements

表 2 模型的目标旋转角度

Tab.2 The target rigid body rotation angle of the model

类型	旋转角度
工况1	（0°，0°，8°）
工况2	（8°，0°，0°）

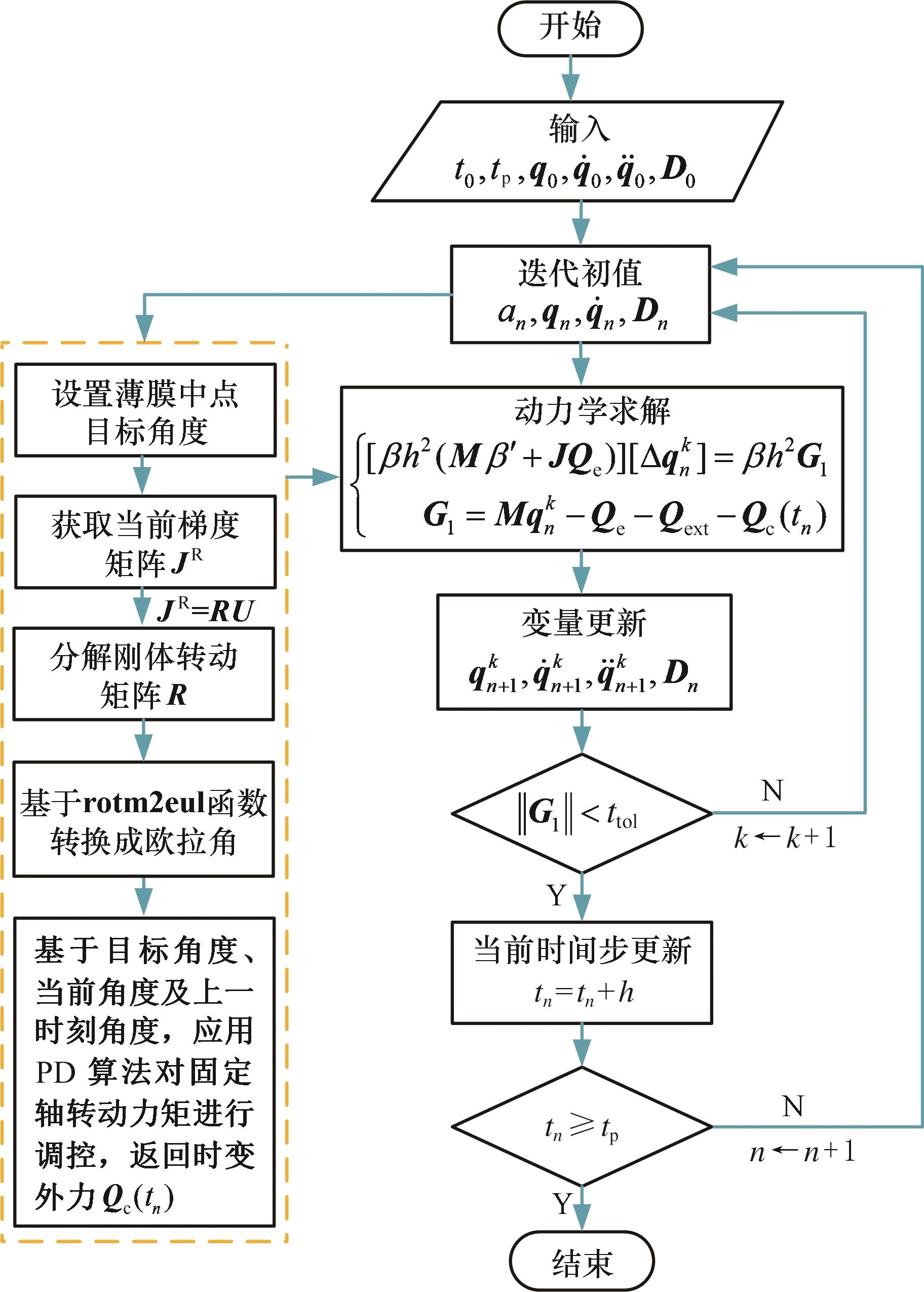

图8 基于广义α的系统主动控制求解算法

Fig.8 Algorithm for solving system active control problems based on generalized α approach

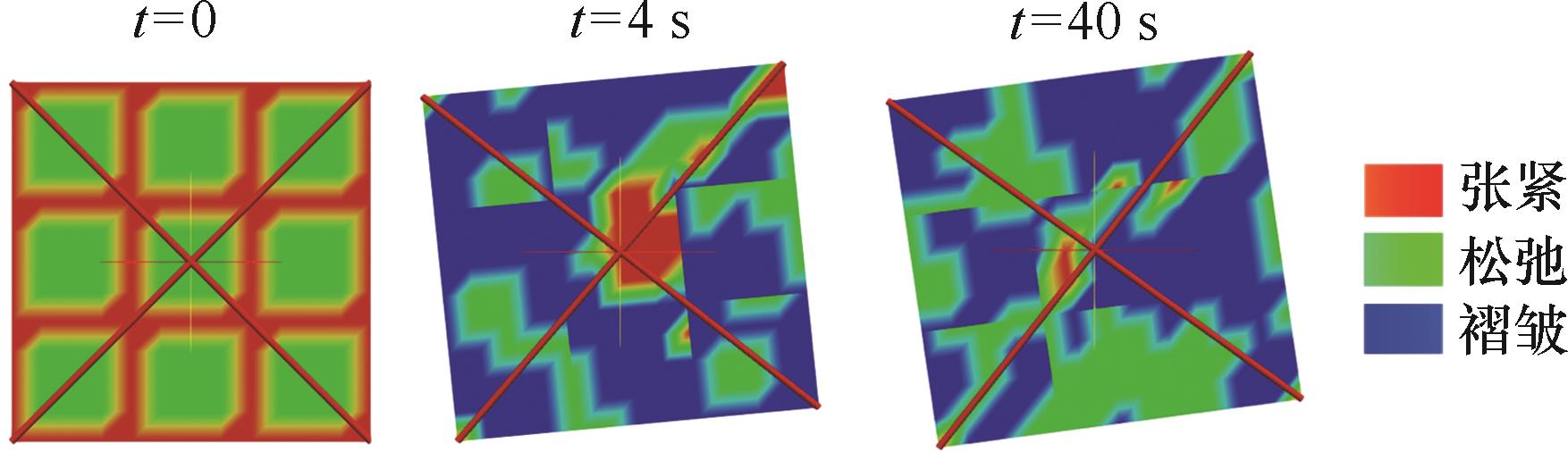

图9 绕w轴自旋过程构型图

Fig.9 Configuration diagram of the spin process around the w-axis

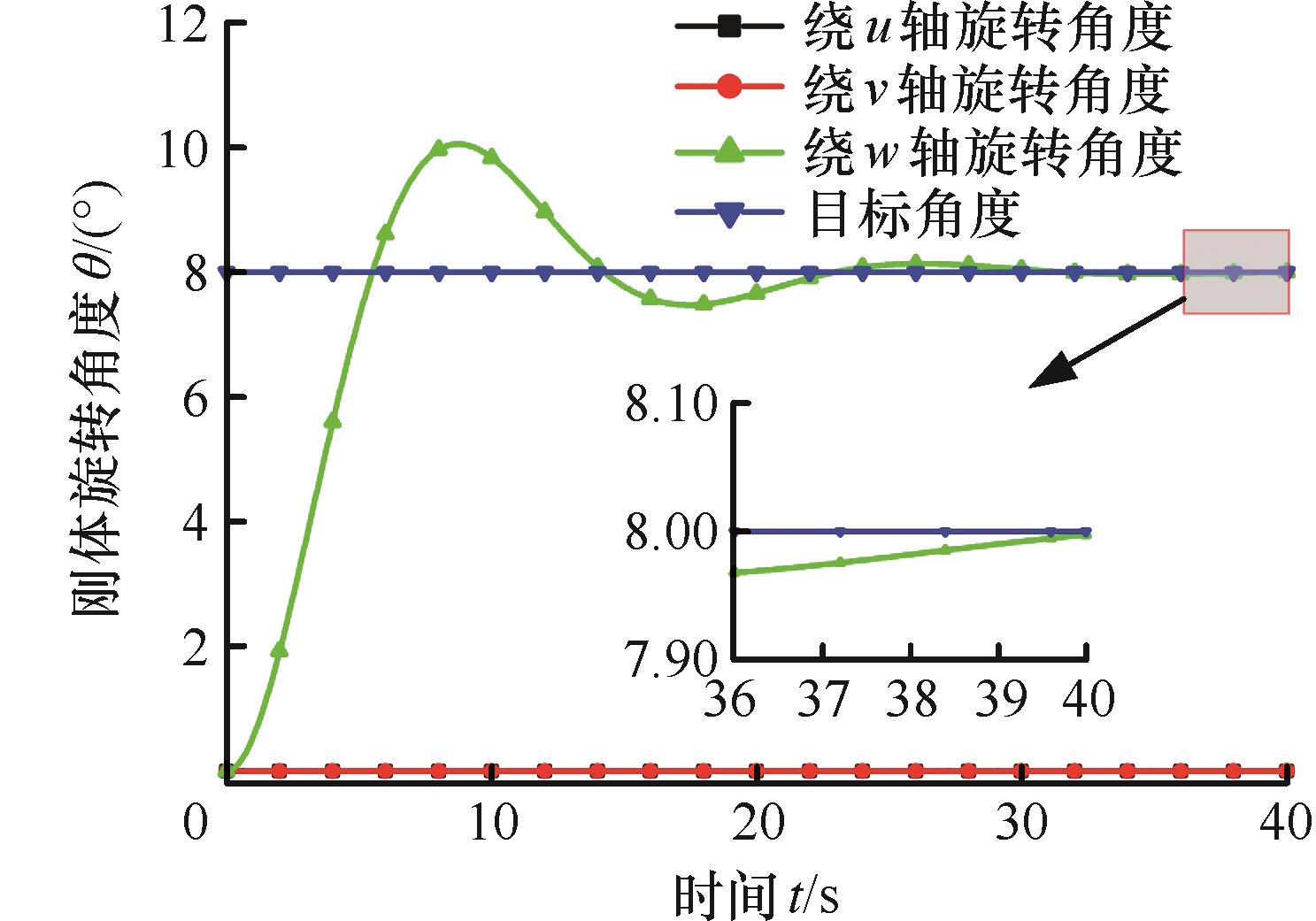

图10 模型旋转角度变化

Fig.10 The angle change of the rigid body rotation part for the model

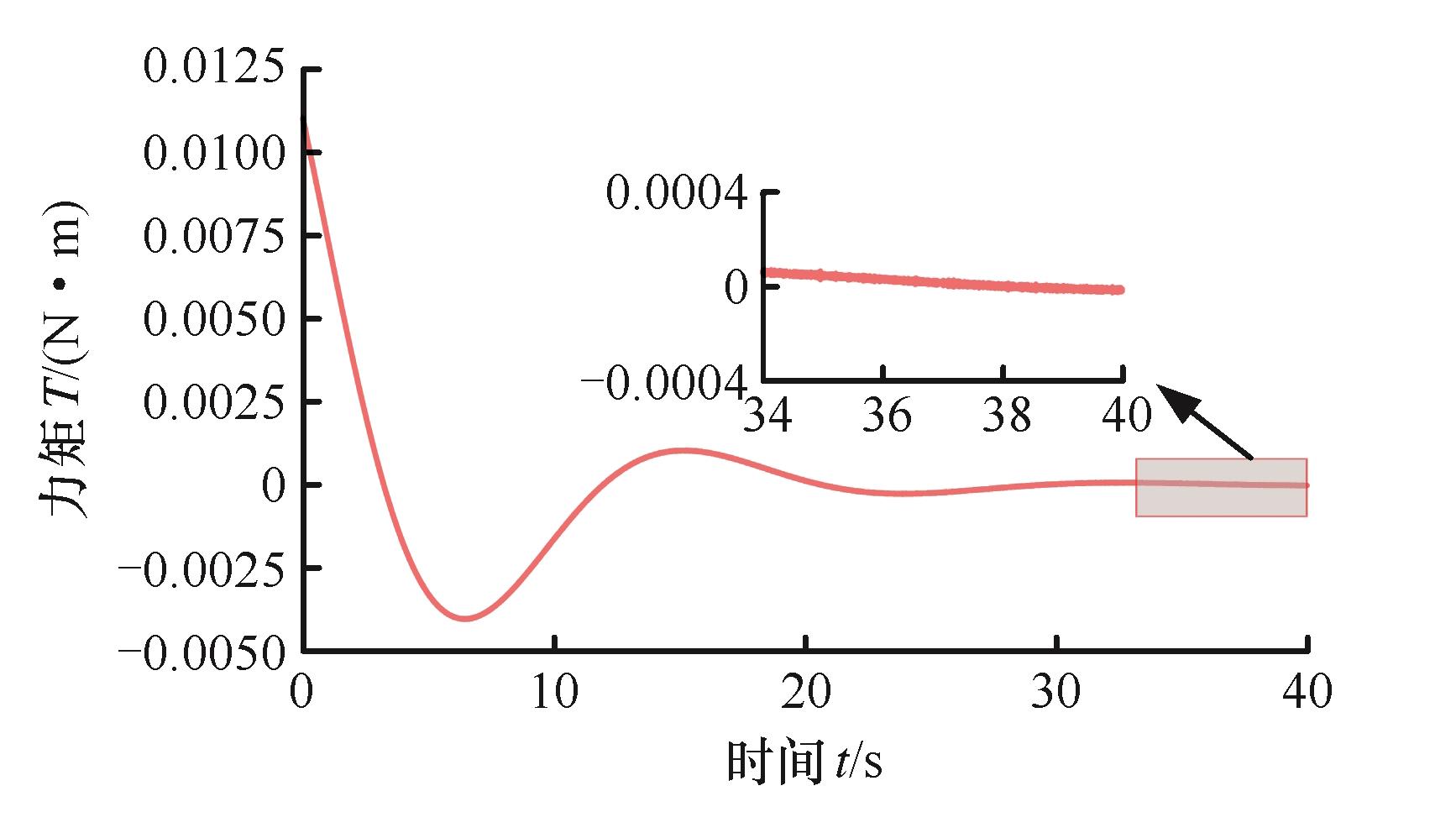

图11 w轴方向控制力矩

Fig.11 Control torque of w axis direction

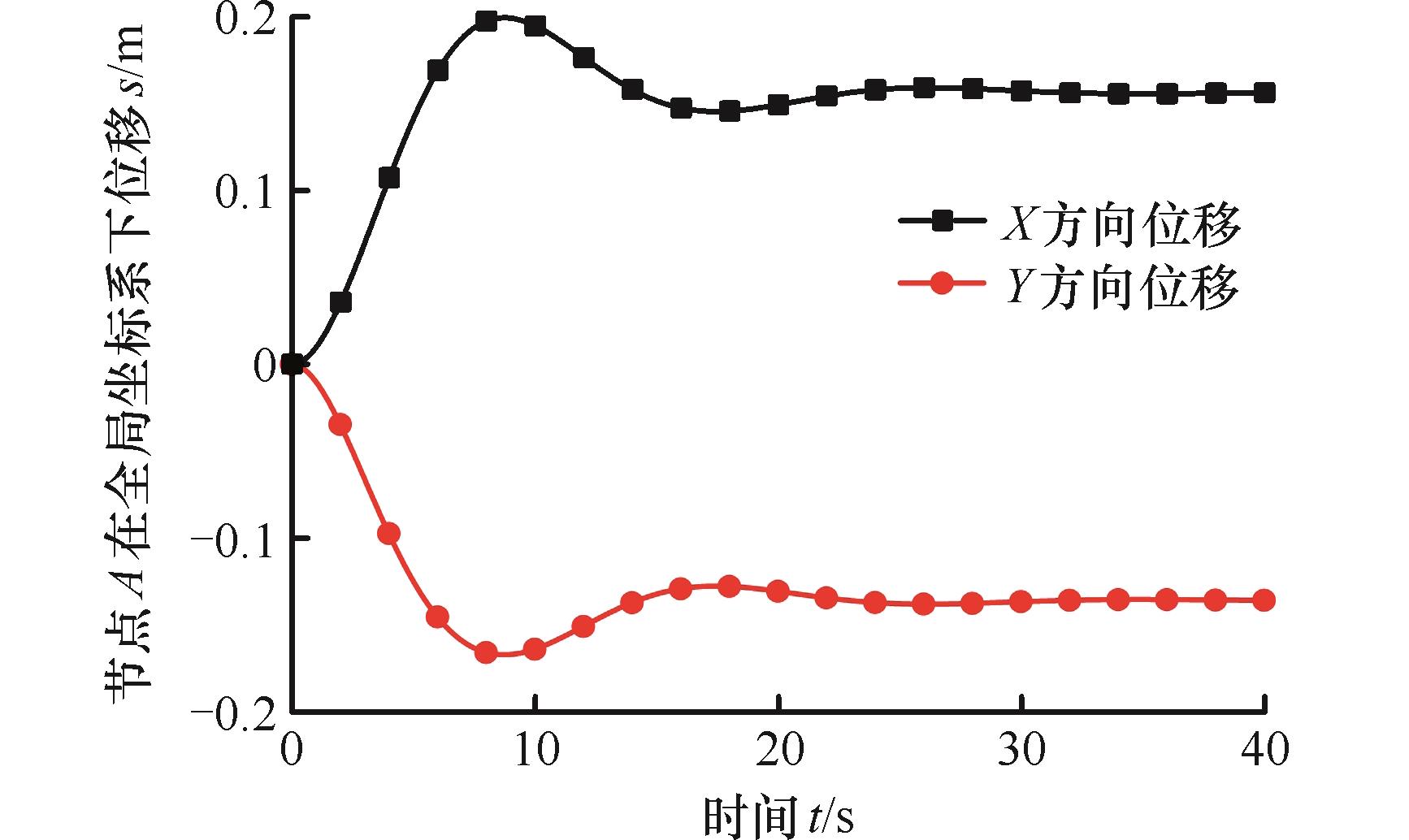

图12 点A在全局坐标系下的位移变化

Fig12 Change in displacement of point A

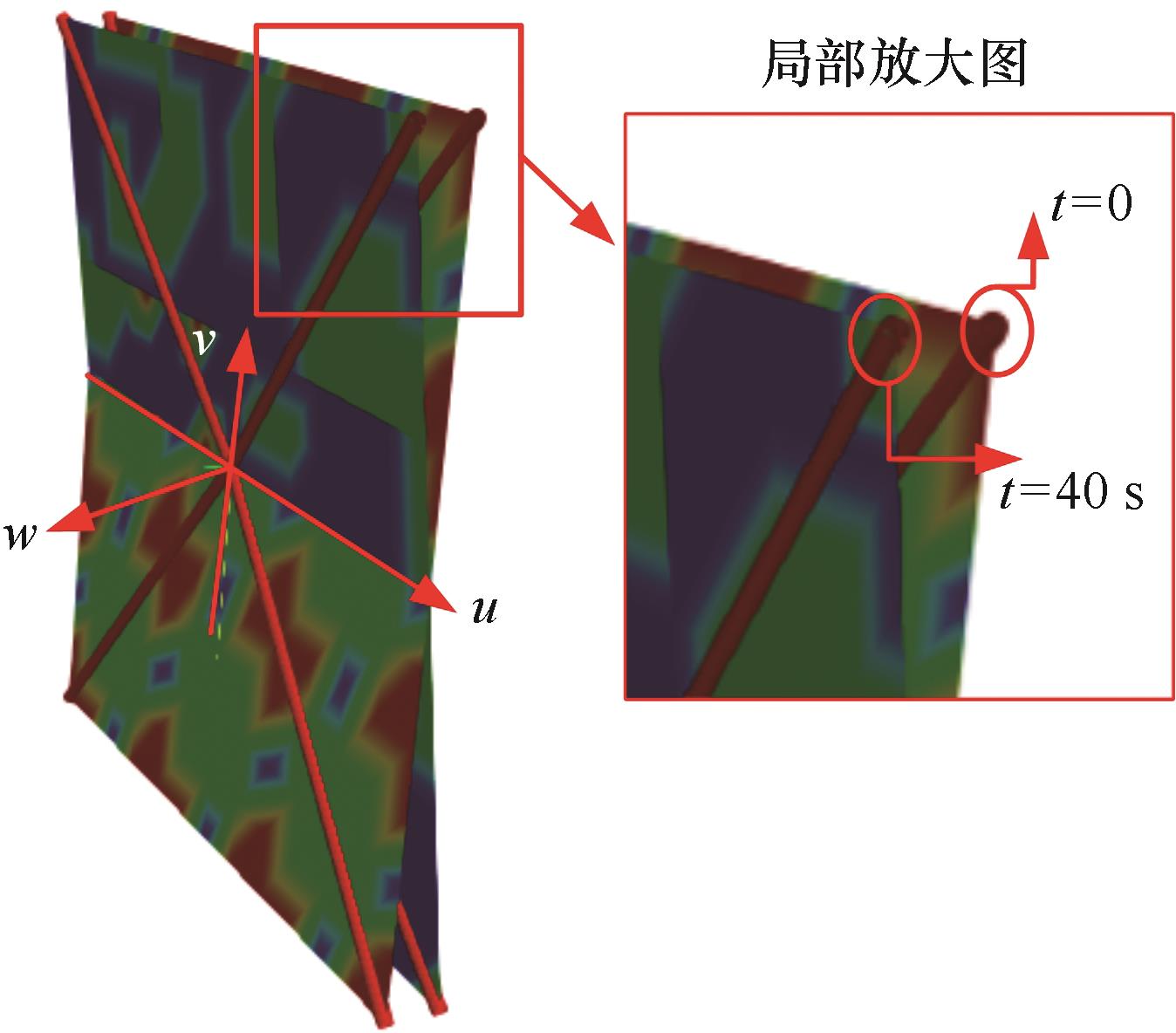

图13 绕u轴自旋过程构型

Fig.13 Configuration of the spin process around the u-axis

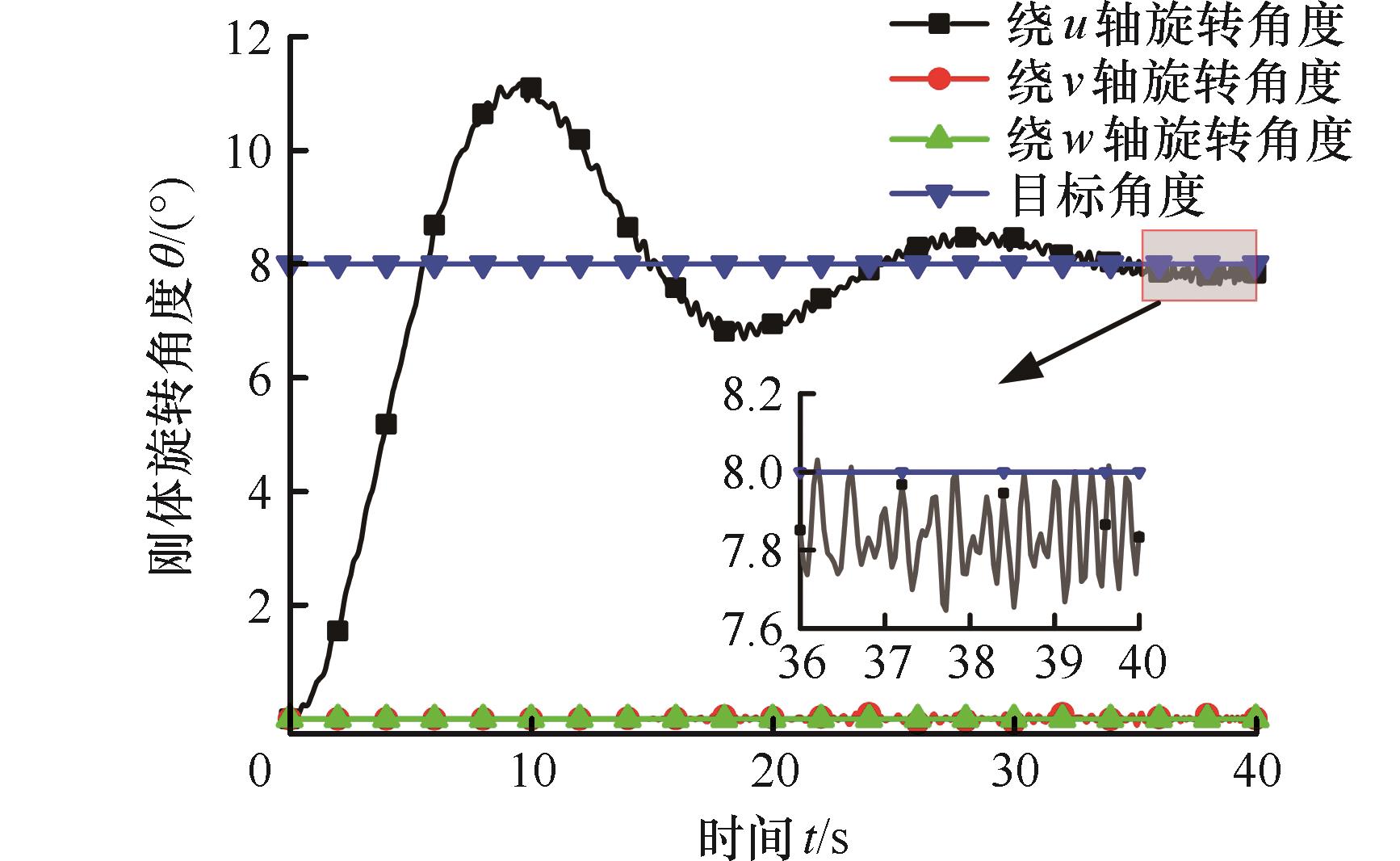

图14 模型旋转角度变化

Fig.14 The angular change of the rigid body rotation part for the model

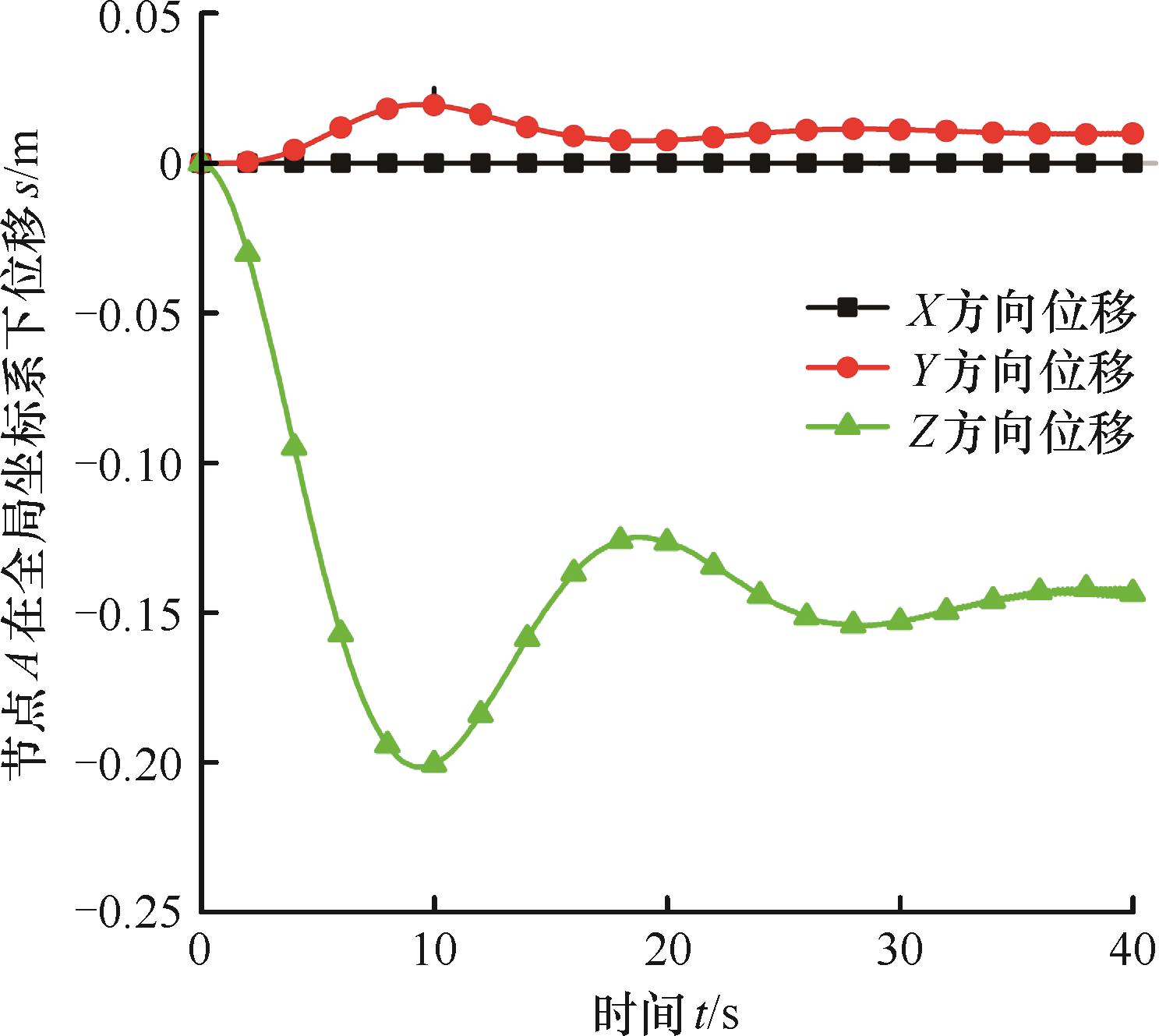

图15 点A在全局坐标系下的位移变化

Fig.15 Change in displacement of point A
