基于旋转磁力-风致振动的混合式压电振子发电性能

doi:10.3969/j.issn.1004-132X.2025.10.011

中国机械工程 ›› 2025, Vol. 36 ›› Issue (10): 2249-2257.DOI: 10.3969/j.issn.1004-132X.2025.10.011

• 机械基础工程 • 上一篇

基于旋转磁力-风致振动的混合式压电振子发电性能

闫晓东¹^,²^,³(), 周公博¹^,²^,³(), 周坪¹^,²^,³, 韩链锋¹^,²^,³, 李庆¹^,²^,³, 曹爽¹^,²^,³

^1.中国矿业大学机电工程学院, 徐州, 221116
^2.高端矿山装备国家级重点实验室(培育建设点), 徐州, 221116
^3.智能采矿装备技术全国重点实验室, 徐州, 221116

收稿日期:2024-09-11 出版日期:2025-10-25 发布日期:2025-11-05
通讯作者: 周公博
作者简介:闫晓东，男，1995年生，博士后研究人员。研究方向为无线传感器网络、能量收集技术。E-mail：yanxiaodong@cumt.edu.cn
周公博^*（通信作者），男，1985年生，教授、博士研究生导师。研究方向为矿山装备智能运维、无线传感器网络、能量收集技术。E-mail：gbzhou@cumt.edu.cn。
基金资助:
中央高校青年教师科研创新能力支持项目(ZYGXQNJSKYCXNLZCXM-E2P);中国博士后科学基金(2025M771383);江苏省杰出青年基金(BK20180033);江苏高校优势学科建设工程项目

Power Generation Performance of Hybrid Piezoelectric Vibrator Based on Rotational Magnetic Force-wind Induced Vibrations

Xiaodong YAN¹^,²^,³(), Gongbo ZHOU¹^,²^,³(), Ping ZHOU¹^,²^,³, Lianfeng HAN¹^,²^,³, Qing LI¹^,²^,³, Shuang CAO¹^,²^,³

^1.School of Mechatronic Engineering，China University of Mining and Technology，Xuzhou，Jiangsu，221116
^2.State Key Laboratory of High and Mining Equipment （Cultivation and Construction Site），Xuzhou，Jiangsu，221116
^3.State Key Laboratory of Intelligent Mining Equipment Technology，Xuzhou，Jiangsu，221116

Received:2024-09-11 Online:2025-10-25 Published:2025-11-05
Contact: Gongbo ZHOU

摘要/Abstract

摘要：

针对传统单一风致振动式压电振子能量收集效率低的问题，提出了一种基于旋转磁力-风致振动的混合式压电振子。以井下综采工作面的风能为研究背景，设计了混合式压电振子模型，建立磁力耦合模型，分析了不同磁矩时压电振子的磁力变化特性；对所设计压电振子的流场特性进行了仿真分析；最后通过实验对压电振子的发电性能进行了验证。研究结果表明：所设计压电振子的整体发电功率随着直径比的增大而增大，且存在合适的磁矩和长径比值使得混合式压电振子的发电性能达到最佳，当风速v=3.5 m/s时，最大发电功率达0.72 mW以上；与单一风致振动式压电振子相比，提出的旋转磁力-风致振动混合式压电振子的发电功率提高了166.7%以上。

关键词: 压电振子, 风致振动, 旋转磁力, 磁矩, 长径比, 发电性能

Abstract:

Aiming at the problems of low energy harvesting efficiency in traditional single wind-induced vibration piezoelectric vibrator， a hybrid piezoelectric vibrator was proposed based on rotational magnetic force and wind-induced vibrations. With the wind energy from an underground mechanized mining face as the research backdrop， a hybrid piezoelectric vibrator model was conceived. A magnetic coupling model was formulated to elucidate the magnetic variation traits of the piezoelectric vibrator across various magnetic moments. A simulation was conducted to scrutinize the flow field characteristics of the designed piezoelectric vibrator. Lastly， experimental validation was executed to substantiate the power generation performance of the piezoelectric vibrator. The results indicate that the overall power generation of the designed piezoelectric vibrator increases with the diameter ratio， and there is an optimal magnetic moment and aspect ratio for achieving the best power generation performance of the hybrid piezoelectric vibrator. When the wind speed v=3.5 m/s， the maximum power generation reaches over 0.72 mW. Compared with a single wind-induced vibration piezoelectric vibrator， the proposed hybrid piezoelectric vibrator with rotating magnetic force and wind-induced vibrations increases the power generation by more than 166.7 %.

Key words: piezoelectric vibrator, wind-induced vibration, rotational magnetic force, magnetic moment, aspect ratio, power generation performance

中图分类号:

TN384

闫晓东, 周公博, 周坪, 韩链锋, 李庆, 曹爽. 基于旋转磁力-风致振动的混合式压电振子发电性能[J]. 中国机械工程, 2025, 36(10): 2249-2257.

Xiaodong YAN, Gongbo ZHOU, Ping ZHOU, Lianfeng HAN, Qing LI, Shuang CAO. Power Generation Performance of Hybrid Piezoelectric Vibrator Based on Rotational Magnetic Force-wind Induced Vibrations[J]. China Mechanical Engineering, 2025, 36(10): 2249-2257.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.10.011

https://www.cmemo.org.cn/CN/Y2025/V36/I10/2249

图/表 17

表1 某矿实际风速测试结果

Tab.1 Actual wind speed test results at a Mine

测试风速地点	平均风速	备注
大巷	2.0 m/s
副井井口	2.5 m/s
主运输巷道	1.8 m/s	风管开口附近
综采工作面	3.5 m/s	10个点的平均值

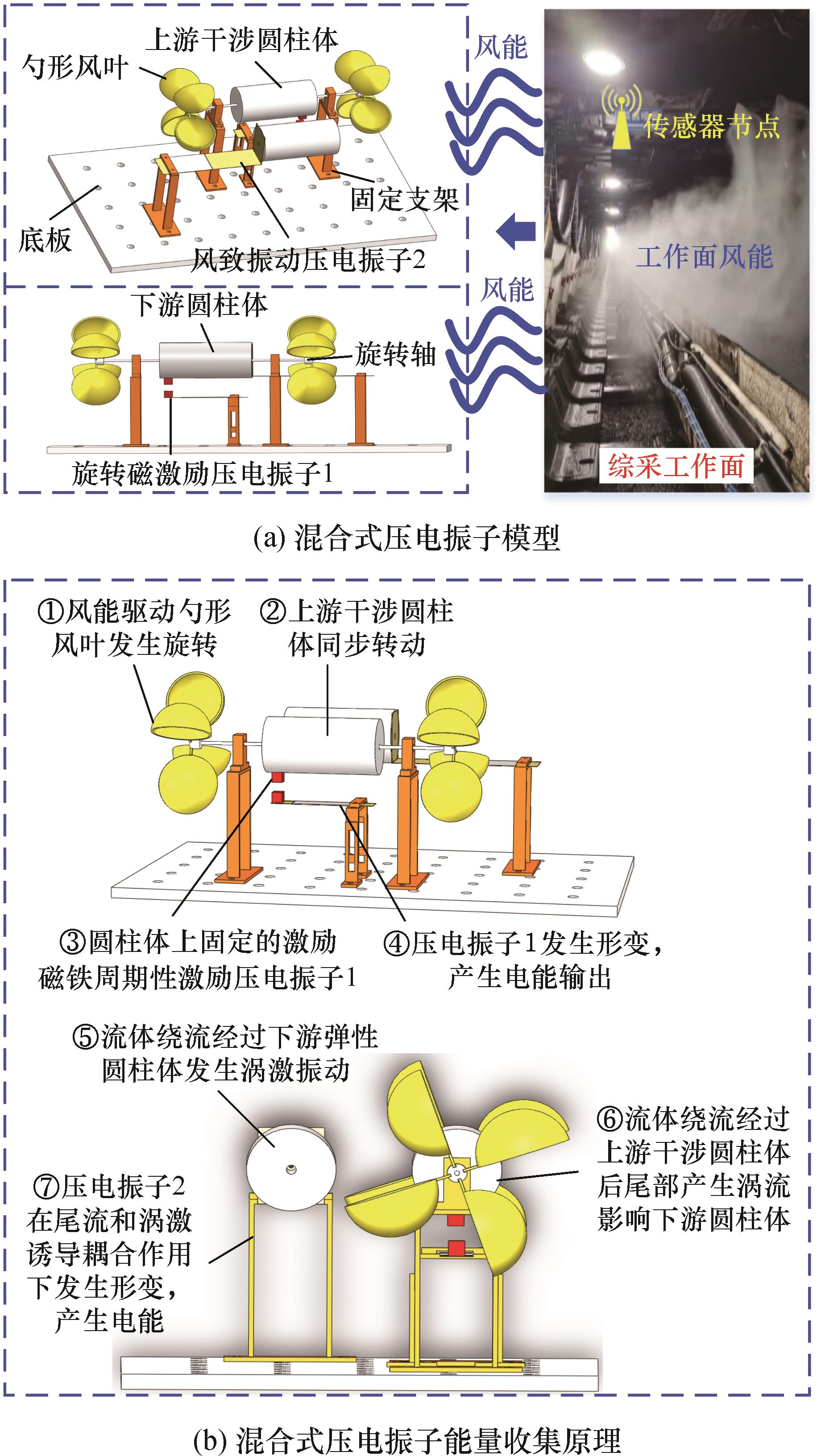

图1 旋转磁力-风致振动混合的压电振子模型

Fig.1 Hybrid piezoelectric vibrator model

表2 模型参数

Tab.2 Model parameters

参数		基板	PZT-5H	磁铁	质量块
弹性模量/GPa		110	60.6
密度/（kg·m^-3）		8300	7500	7500	7500
压电振子1尺寸/mm	长×宽×厚	100×20×0.2	60×20×0.2	10×10×5	10×10×40
压电振子2尺寸/mm	长×宽×厚	180×40×0.2	60×40×0.2

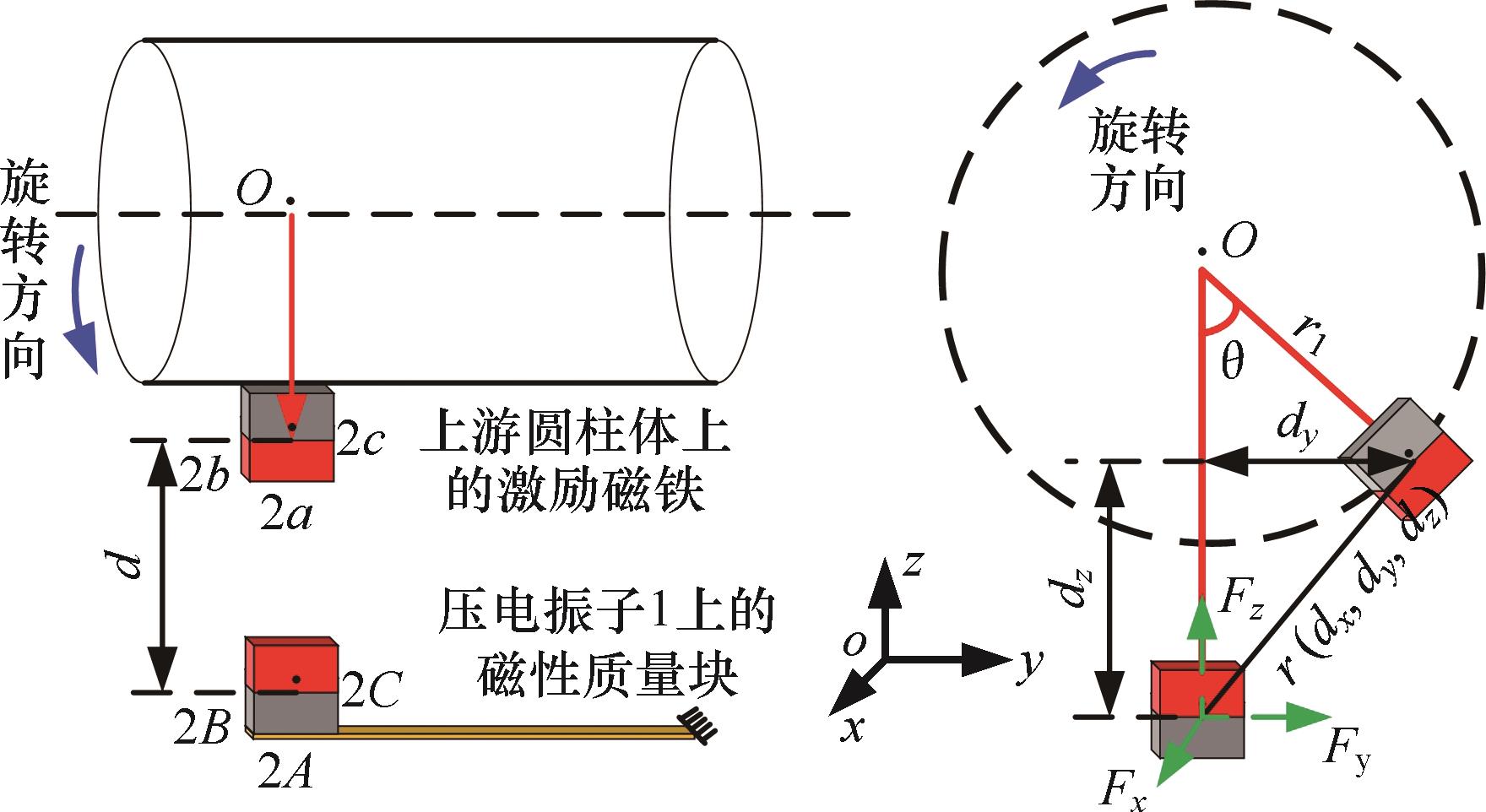

图2 磁力耦合模型

Fig.2 Magnetic coupling model

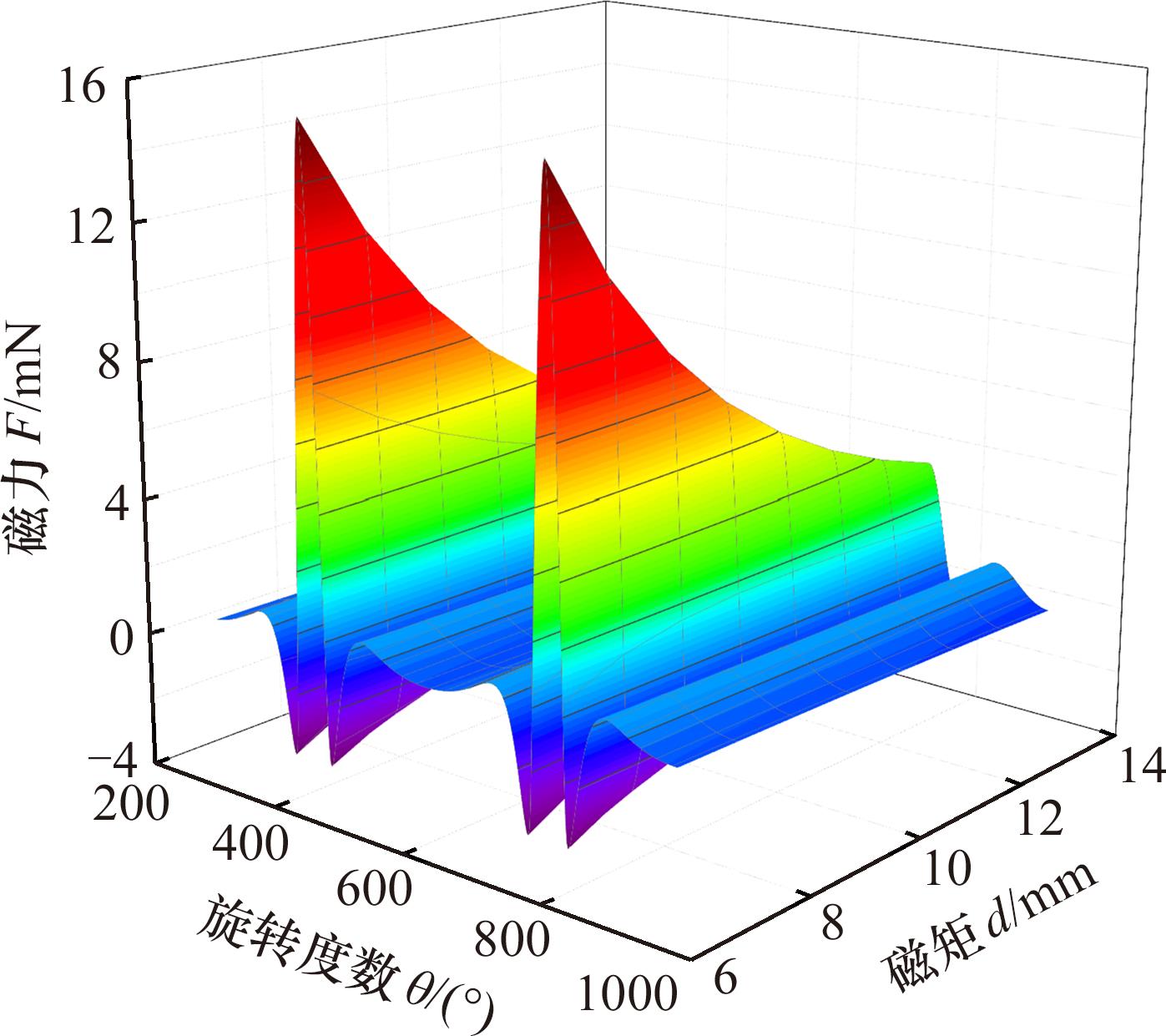

图3 不同磁矩时压电振子在振动方向的磁力

Fig.3 Magnetic force in vibration direction of piezoelectric vibrator under different magnetic moments

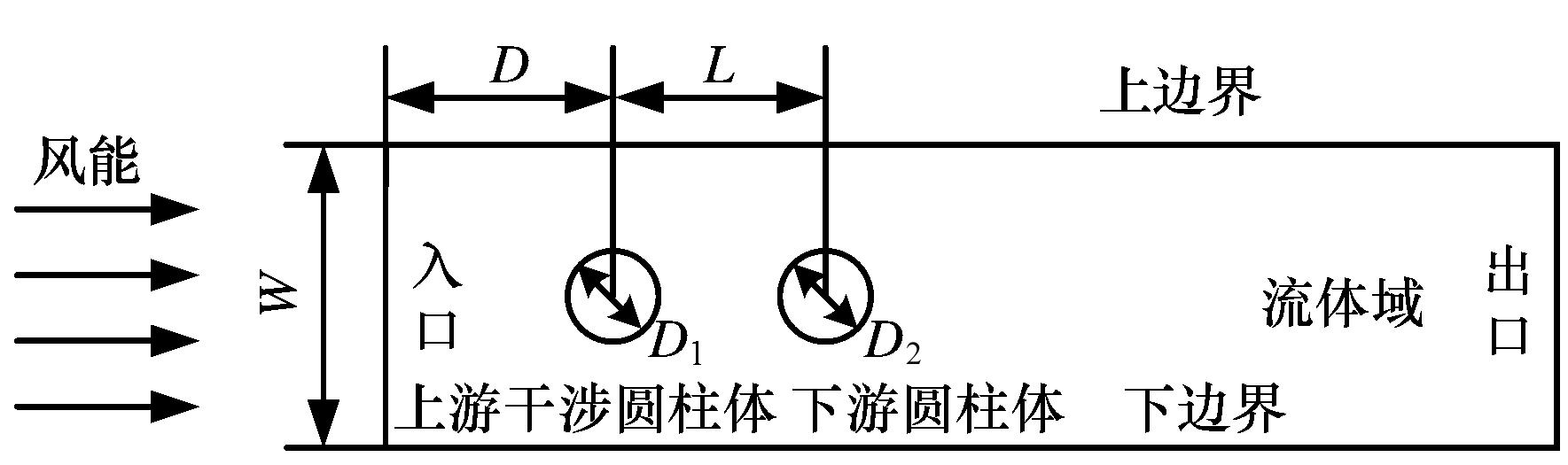

图4 流场参数示意图

Fig.4 Schematic diagram of flow field parameters

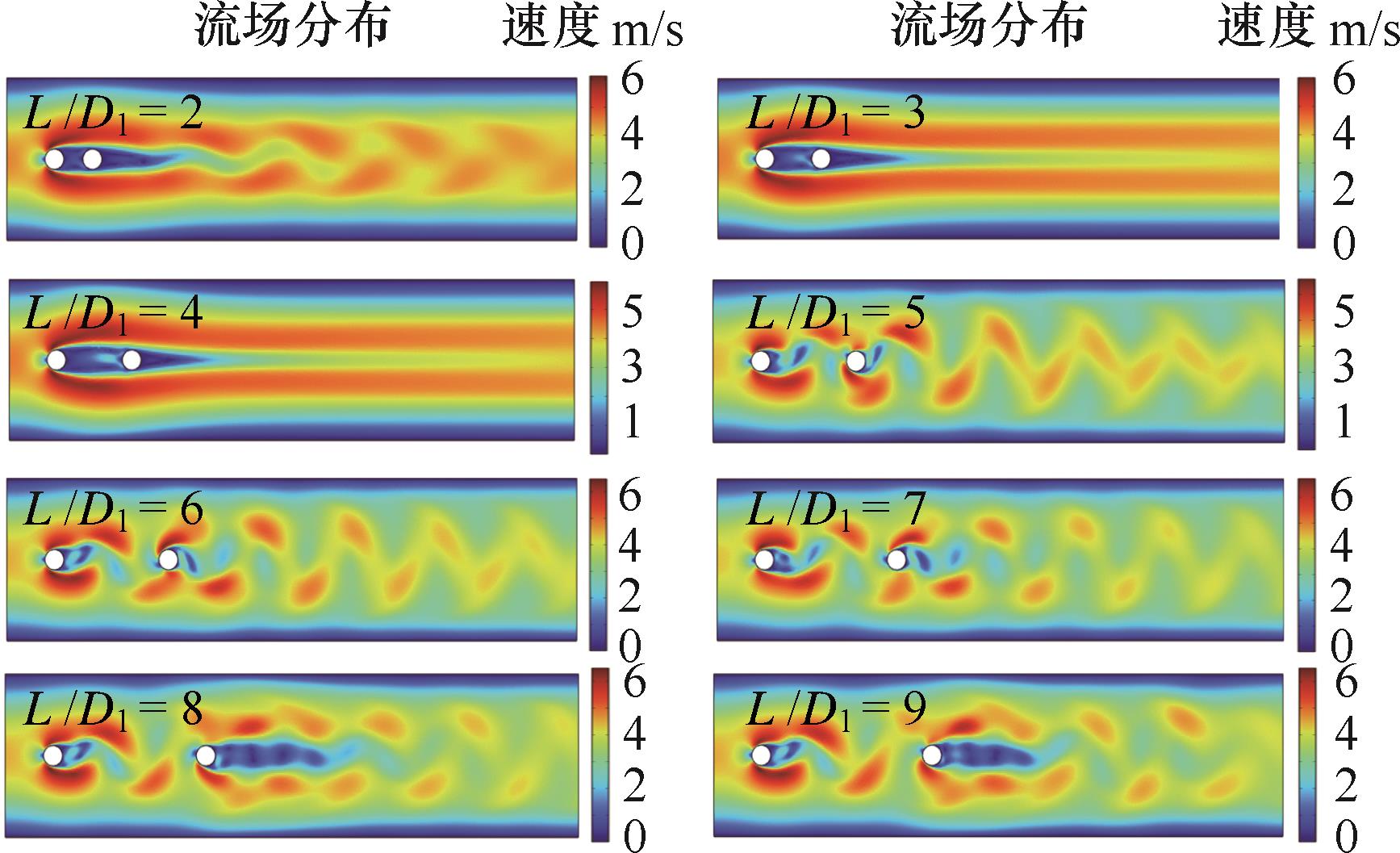

图5 不同长径比下的流场

Fig.5 Flow field under different length-diameter ratios

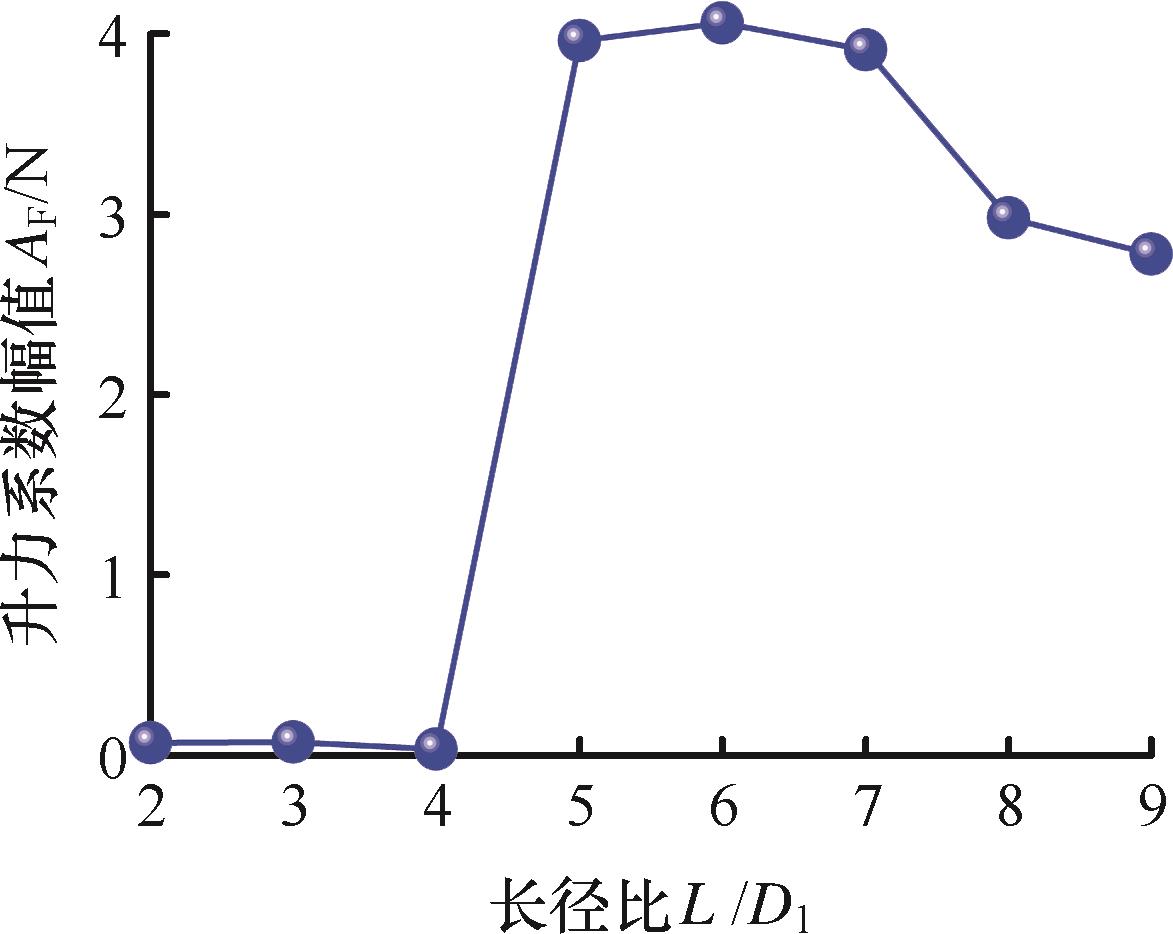

图6 不同长径比下升力系数幅值的变化情况

Fig.6 Variation of lift coefficient amplitude under different length-diameter ratios

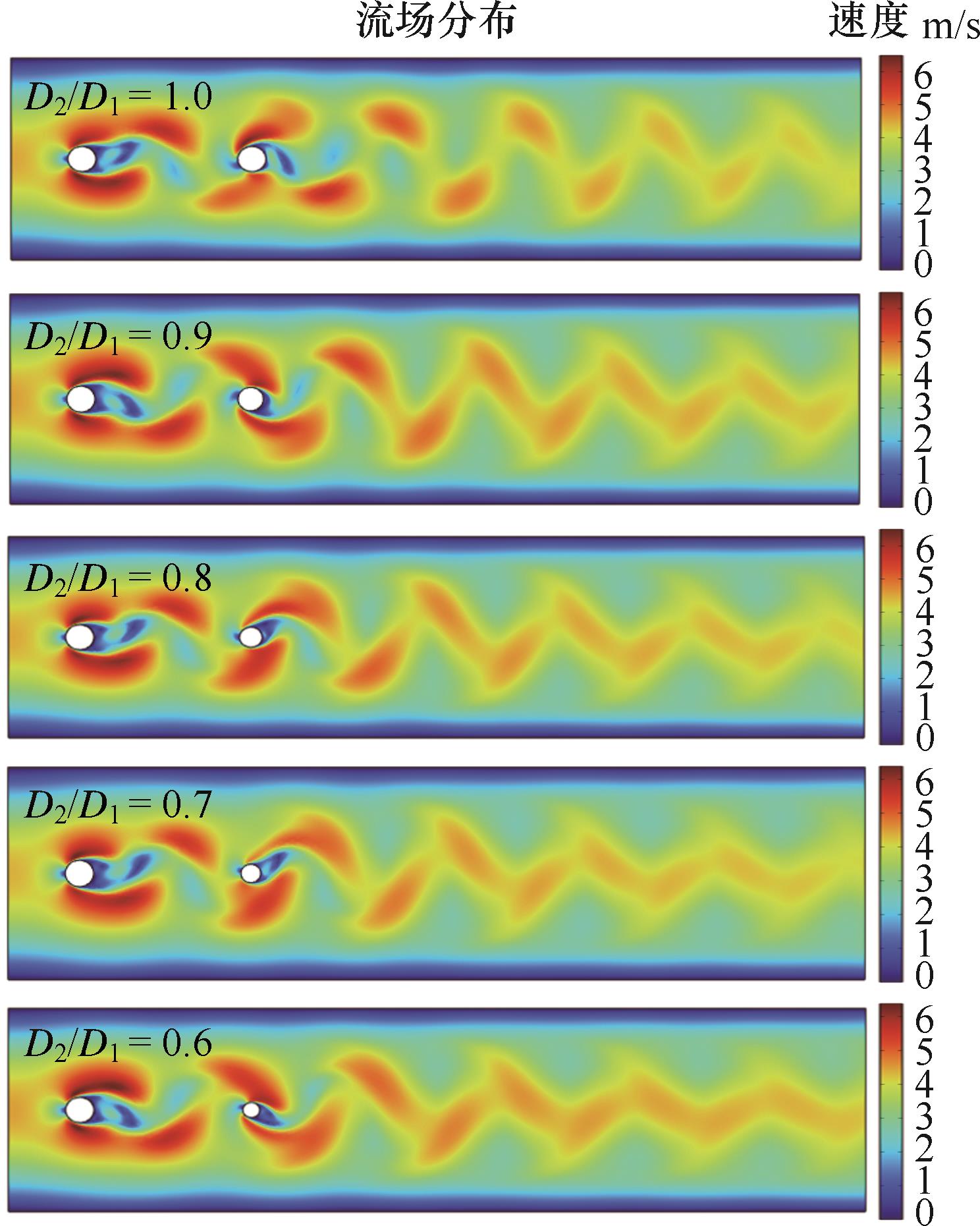

图7 不同直径比下的流场示意图

Fig.7 Flow field with different diameter ratios

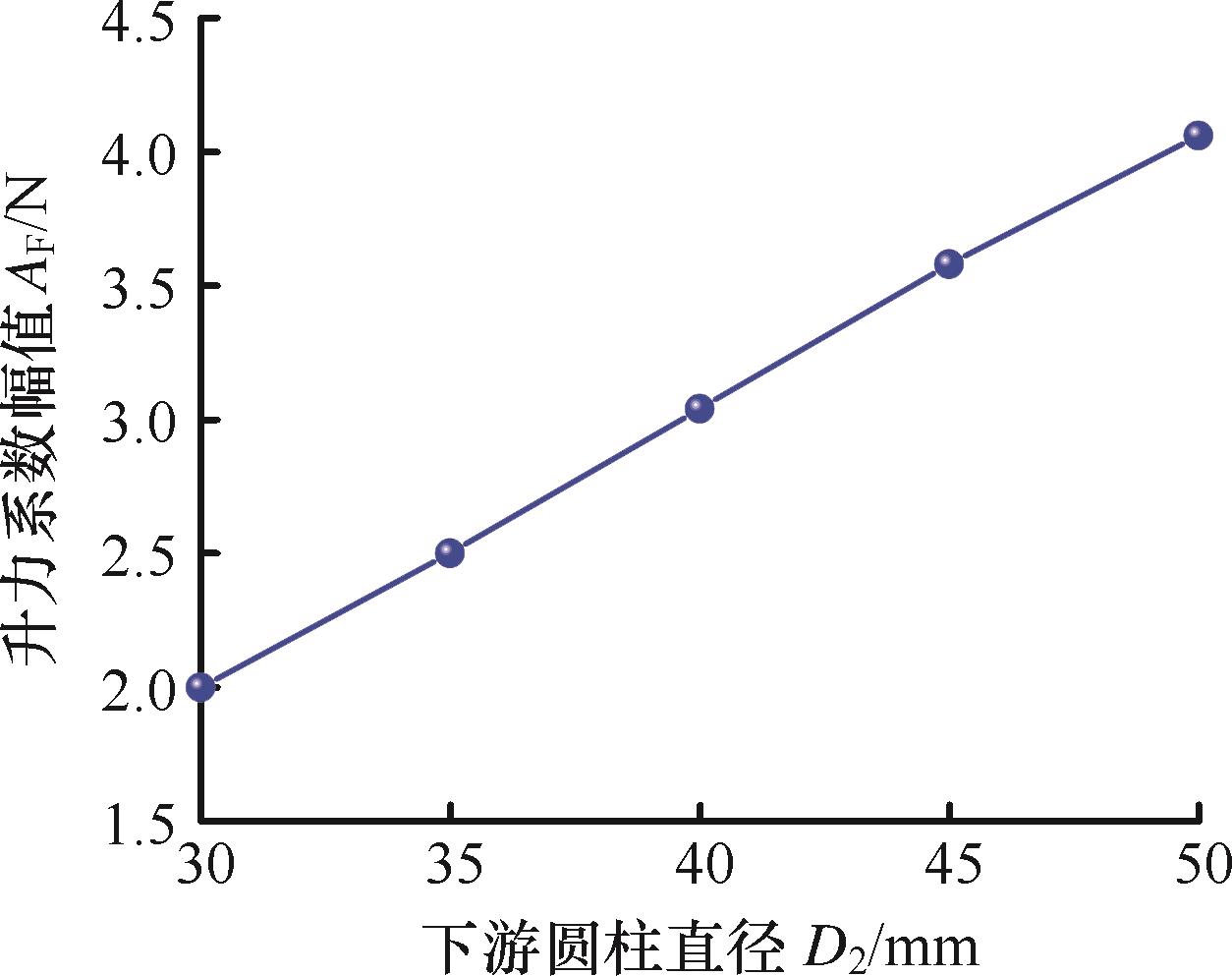

图8 不同直径下升力系数幅值的变化情况

Fig.8 Variation of lift coefficient amplitude with different diameters

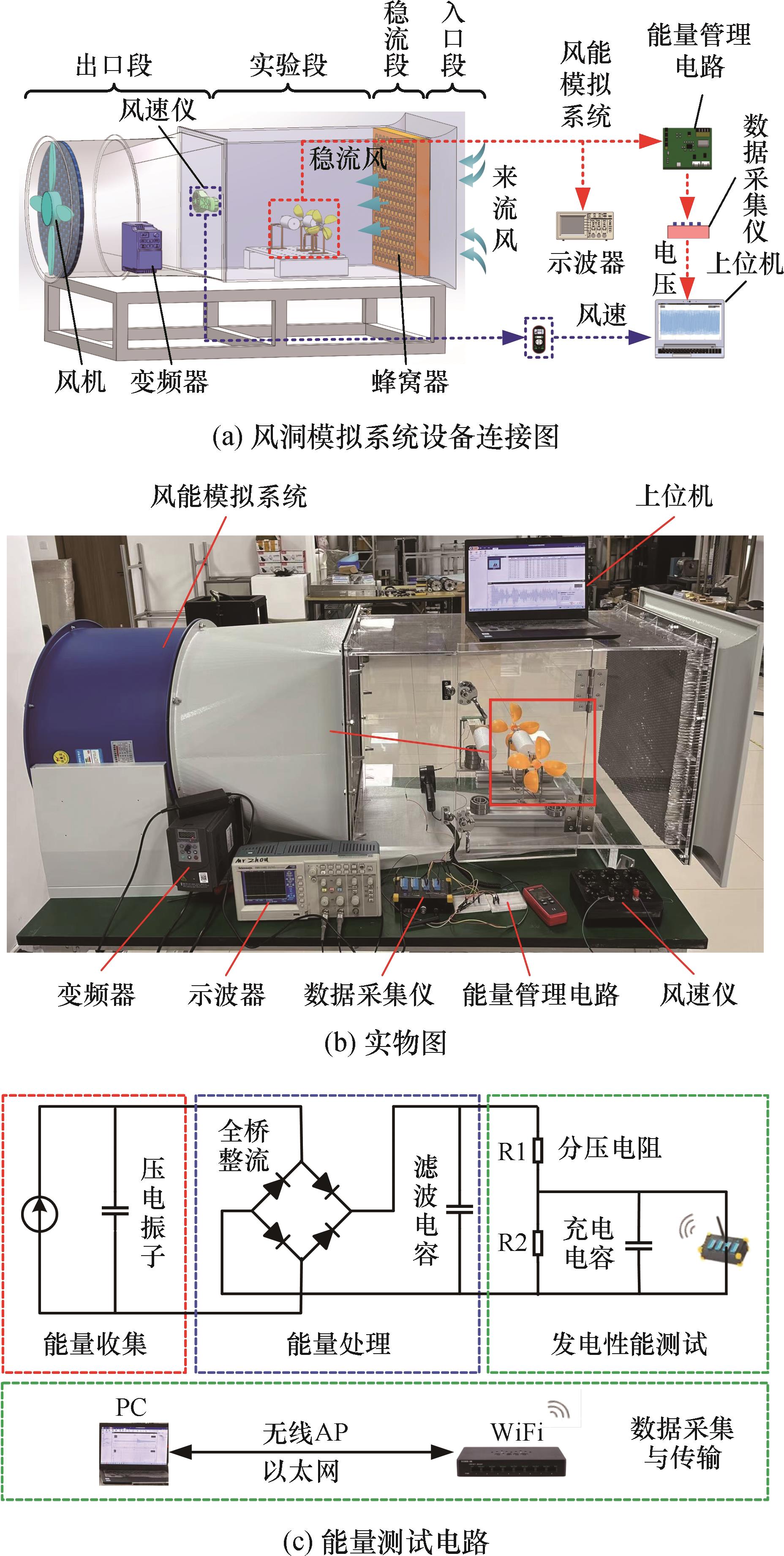

图9 风能收集实验平台

Fig.9 Wind energy harvesting device experim ental platform

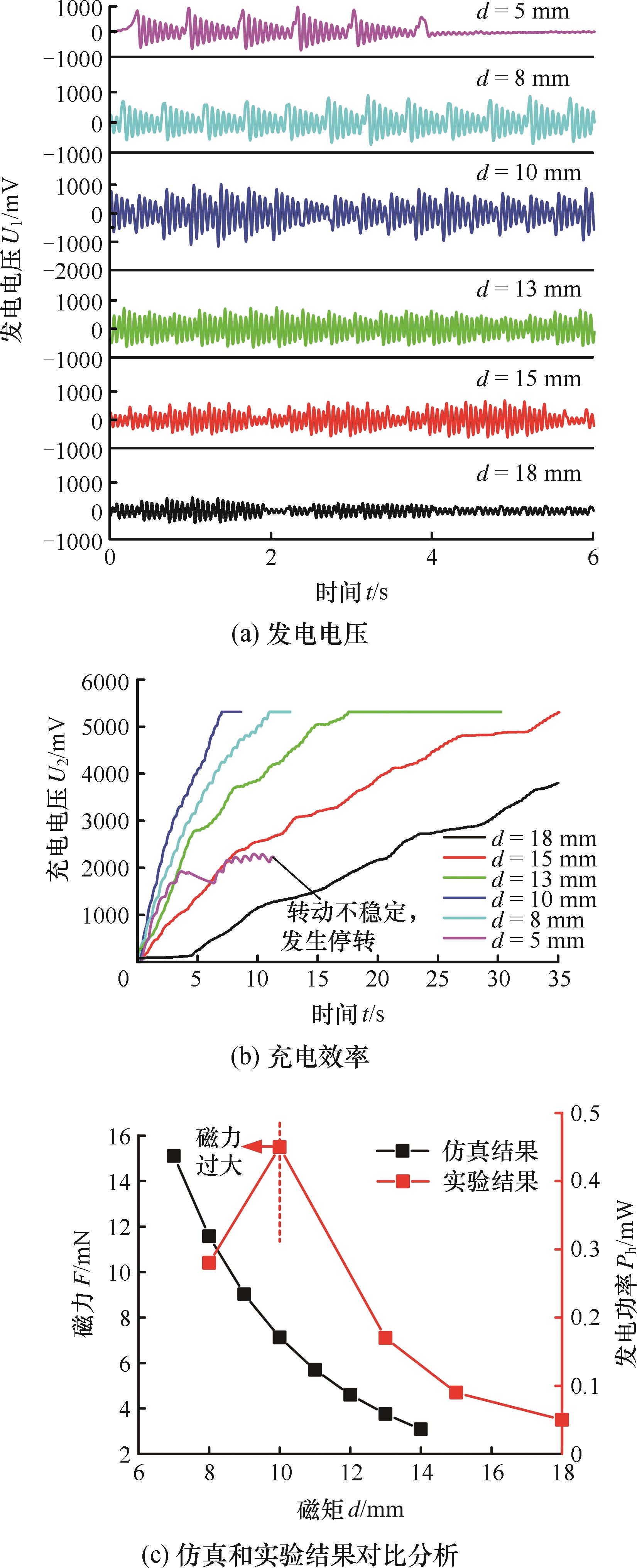

图10 不同磁矩d时的发电性能

Fig.10 Power generation performance at different magnetic moments d

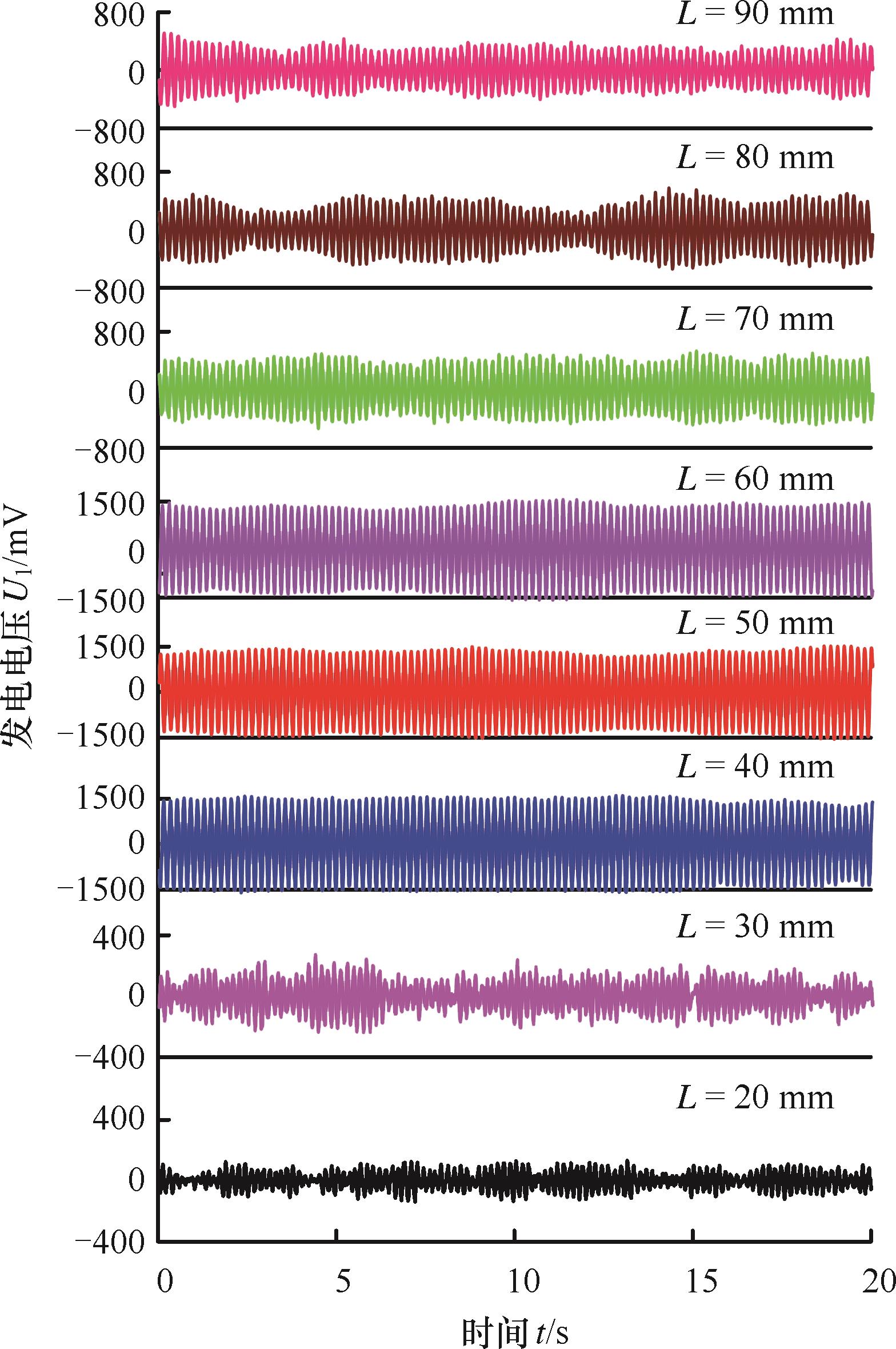

图11 不同长径比L/D1时的发电电压变化情况

Fig.11 Variation of generation voltage at different aspect ratios L/D1

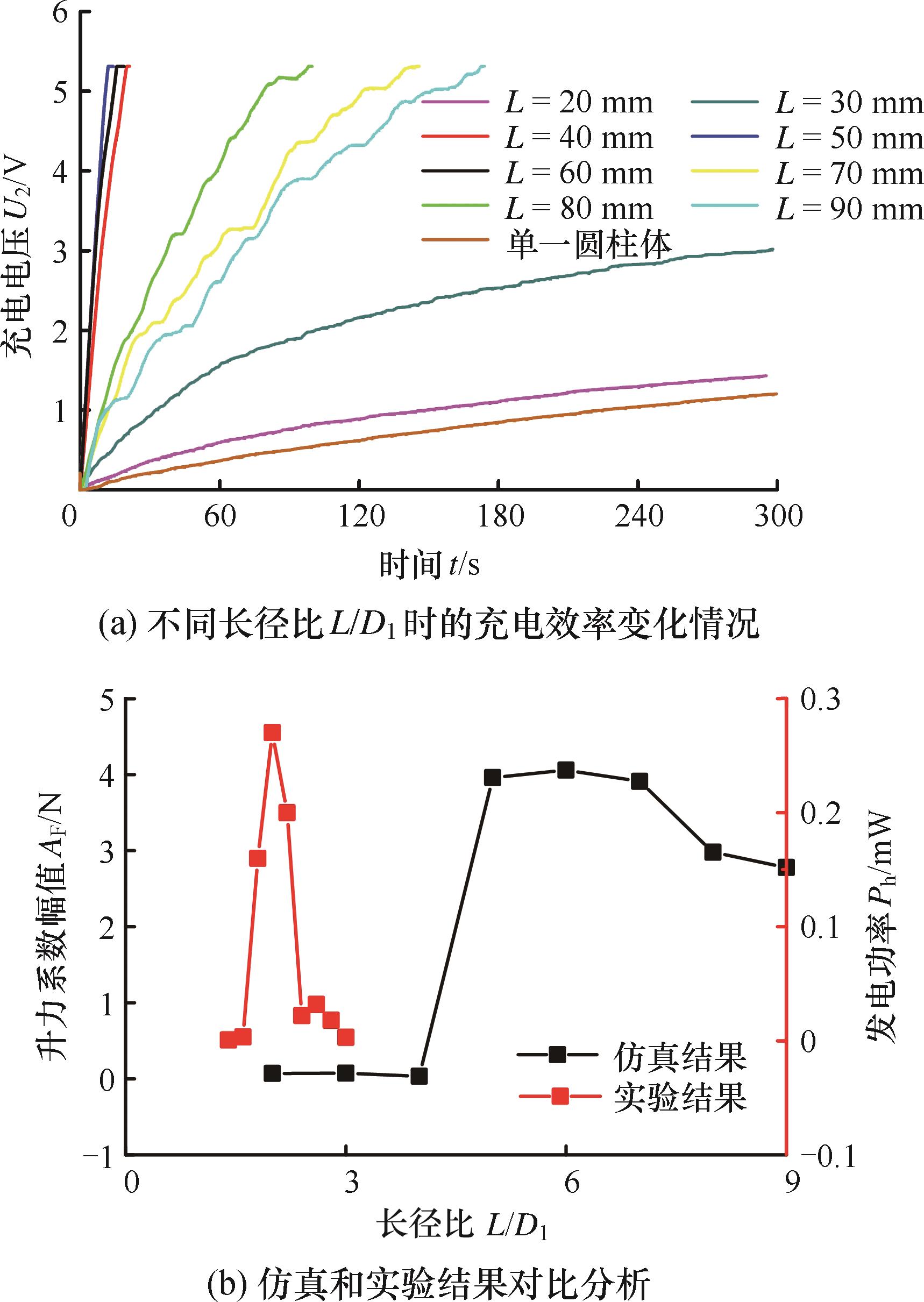

图12 不同长径比L/D1时的充电效率

Fig.12 Charging efficiency at different aspect ratios L/D1

表3 不同长径比时的发电功率

Tab. 3 Generation power under different aspect ratios

长径比L/D₁	发电功率/mW	长径比L/D₁	发电功率/mW
1.4	0.0007	2.4	0.0220
1.6	0.0033	2.6	0.0320
1.8	0.1600	2.8	0.0180
2.0	0.2700	3.0	0.0030
2.2	0.2000	单一圆柱体	0.0005

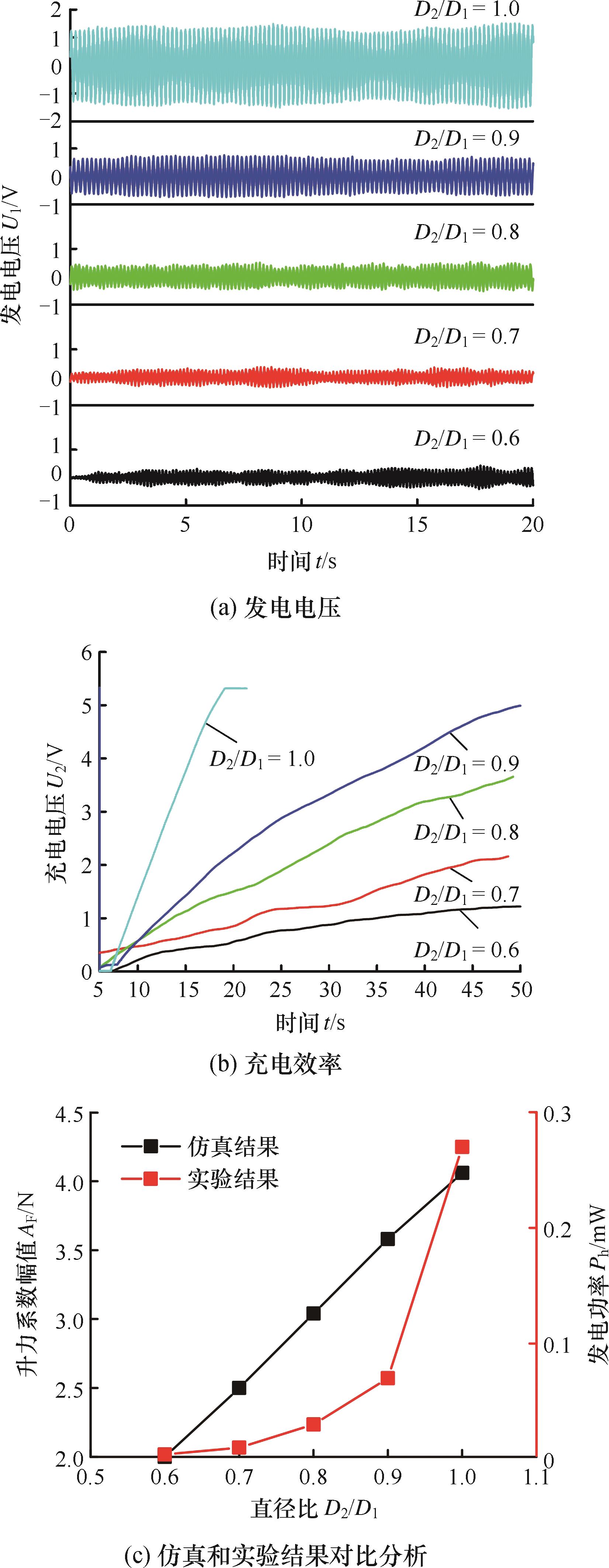

图13 不同直径比D2/D1时具有干涉圆柱体压电振子的发电性能

Fig.13 Power generation performance of cylindrical piezoelectric vibrator with interference at different diameter ratios D2/D1

表4 不同方法的发电性能对比

Tab.4 Comparison of power generation performance of different methods

方法	动力学现象	风速/（m·s^-1）	最大输出功率/ （mW）
文献［20］	驰振	4.2	0.0072
文献［21］	涡激振动	1.6	0.2100
无钝体的单一风致振动式	涡激振动	3.5	0.0005
有钝体的单一风致振动式	涡激振动	3.5	0.2700
旋转磁力- 风致振动混合式	磁致振动+ 涡激振动	3.5	0.7200
