并联式混合驱动机构运动学和传递性能分析

doi:10.3969/j.issn.1004-132X.2025.08.008

摘要/Abstract

摘要：

为拓展并联机构的应用范围，提出了一种可实现高-中-低频混合驱动的3-RPRR（PRRRP）RS并联机构，基于旋量理论分析了其输入合理性。通过驱动锁定方法得到了一组可实现混合驱动的位姿解模型，基于广义旋量建立混合驱动单元的运动描述，进而推导出机构的一阶影响系数矩阵，再用一组数值算例进行理论和仿真的相互验证。阐明了机构在混合驱动下的全域传递性能指标，基于遗传算法进行了尺寸优化，结果表明，机构在低频、中频和高频驱动下的全域传递性能分别提高了11.78%、9.94%、9.44%。

关键词: 高-中-低频混合驱动, 并联机构, 旋量理论, 广义运动旋量, 全域传递性能

Abstract:

To expand the application scopes of parallel mechanisms， a 3-RPRR （PRRRP） RS parallel mechanism that might achieve high-medium-low frequency hybrid driving was proposed， and the input rationality was analyzed based on screw theory. A set of pose solution models that might achieve hybrid driving were obtained through the driving locking method， and a motion description of the hybrid driving unit was established based on the generalized screw. The first-order influence coefficient matrix of the mechanisms was derived， and a set of numerical examples were used to achieve mutual verification between theory and simulation. The global transmission performance indicators of the mechanisms under hybrid driving were elucidated， and size optimization was carried out based on genetic algorithm. The results show that the global transmission performance of the mechanisms under low-frequency， medium frequency， and high-frequency driving was improved by 11.78%， 9.94%， and 9.44% respectively.

Key words: high-medium-low frequency hybrid drive, parallel mechanism, screw theory, generalized screw, global transmission performance

中图分类号:

TP182

赵星宇, 赵铁石, 许博, 刘相权, 秦宇飞. 并联式混合驱动机构运动学和传递性能分析[J]. 中国机械工程, 2025, 36(8): 1728-1739.

Xingyu ZHAO, Tieshi ZHAO, Bo XU, Xiangquan LIU, Yufei QIN. Kinematics and Transmission Performance Analyses of Parallel Hybrid Drive Mechanisms[J]. China Mechanical Engineering, 2025, 36(8): 1728-1739.

导出引用管理器 EndNote|Ris|BibTeX

链接本文: https://www.cmemo.org.cn/CN/10.3969/j.issn.1004-132X.2025.08.008

https://www.cmemo.org.cn/CN/Y2025/V36/I8/1728

图/表 25

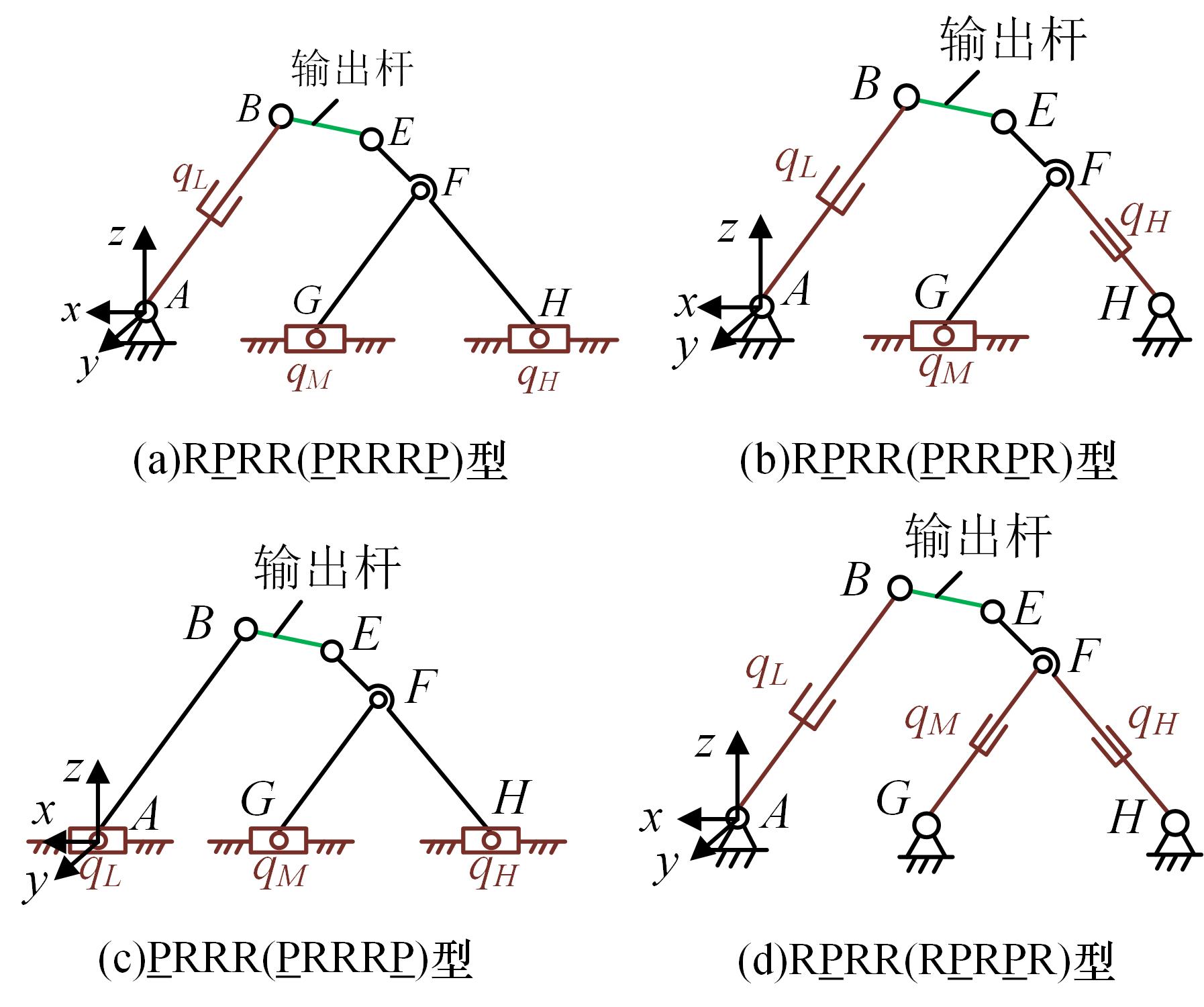

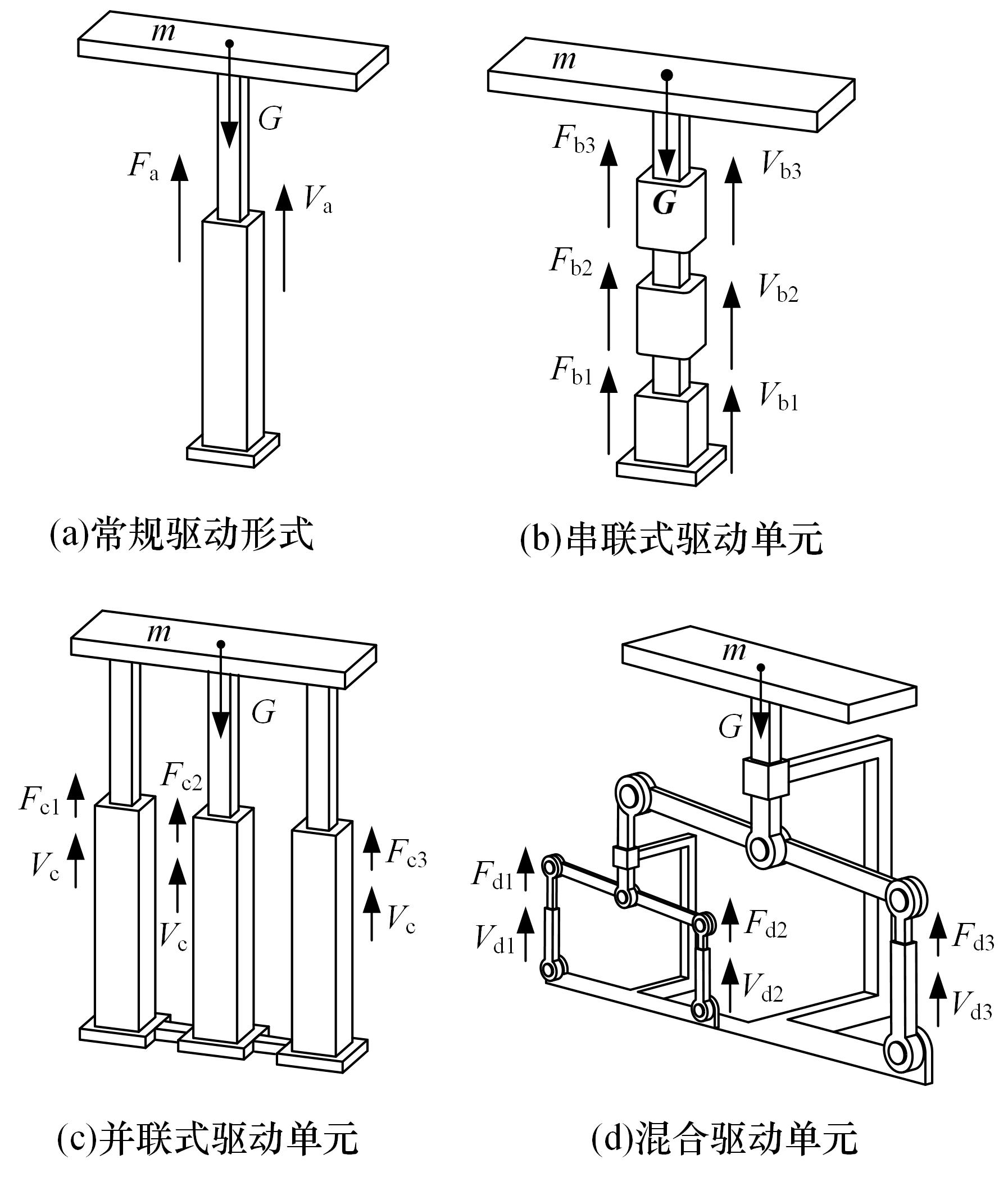

图1 四种驱动类型

Fig.1 Four driving types

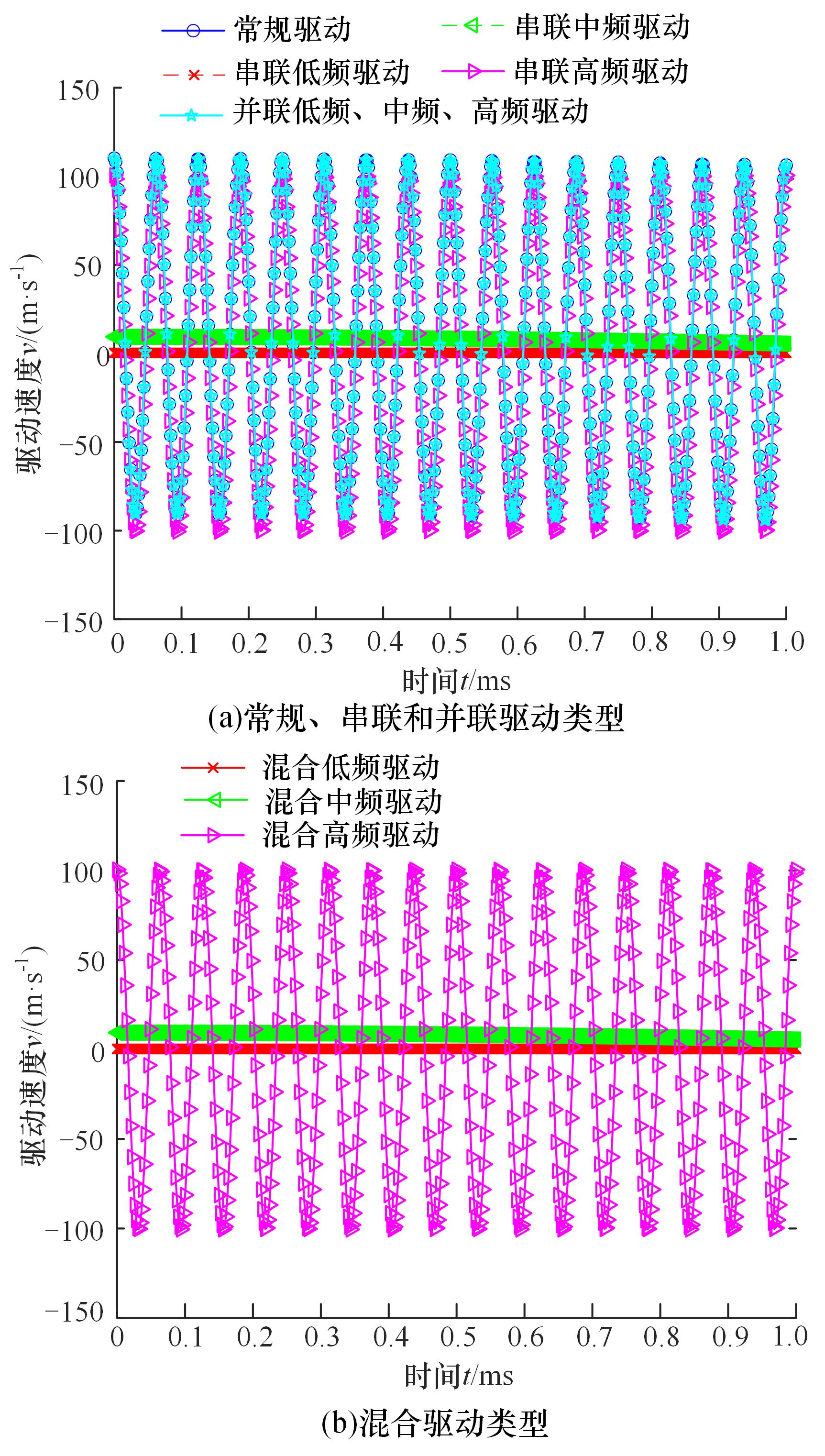

图2 不同驱动类型的驱动速度对比

Fig.2 Comparison of driving velocity of different driving types

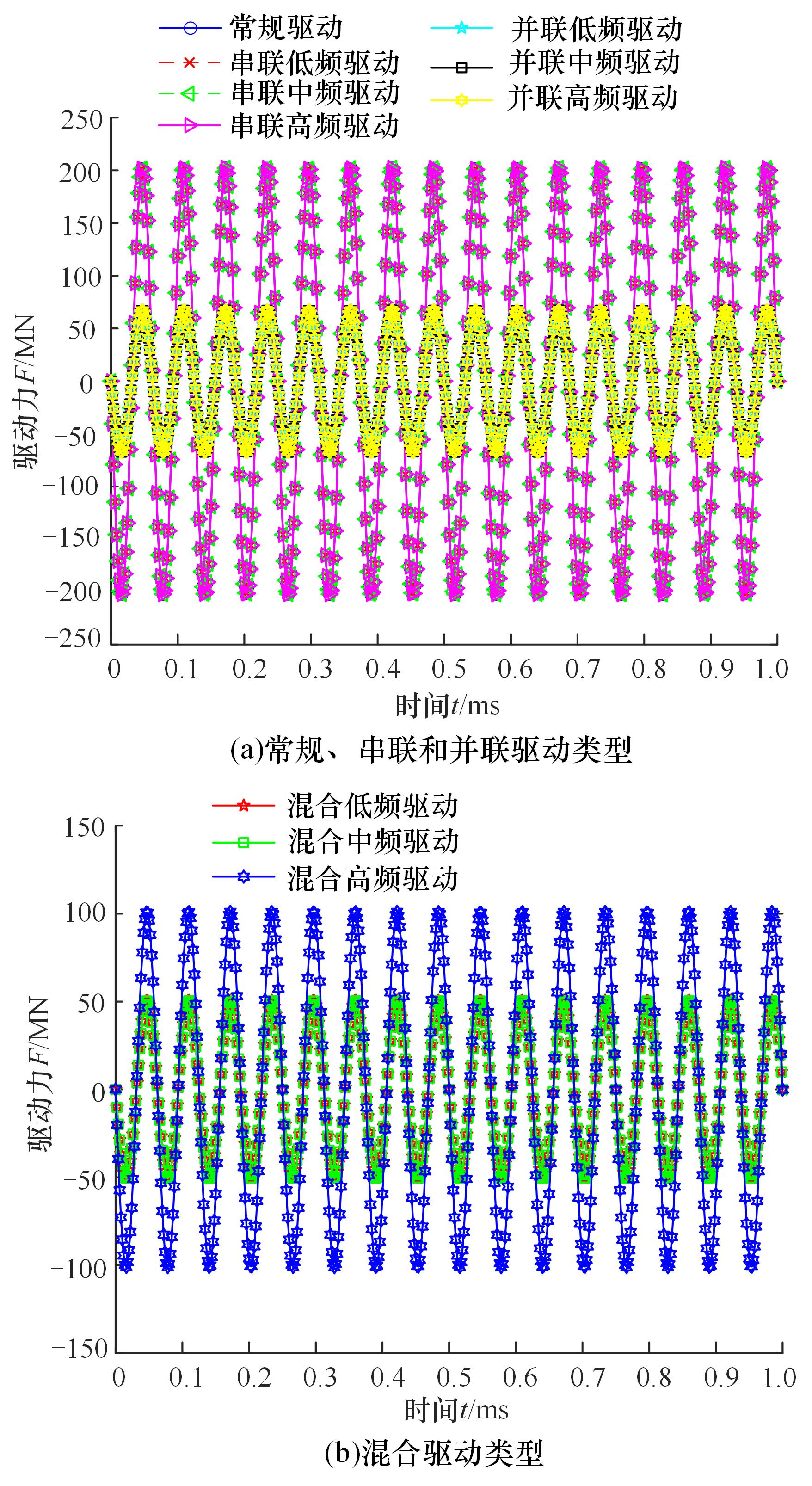

图3 不同驱动类型的驱动力对比

Fig.3 Comparison of driving force of different driving types

图4 高-中-低频混合驱动单元

Fig.4 High-medium-low frequency hybrid driving unit

表1 构型选择

Tab.1 Configuration selection

混合驱动单元构型	承载性能	所占空间
RPRR（PRRRP）型	较好	较小
RPRR（PRRPR）型	较差	较小
PRRR（PRRRP）型	好	大
RPRR（RPRPR）型	差	小

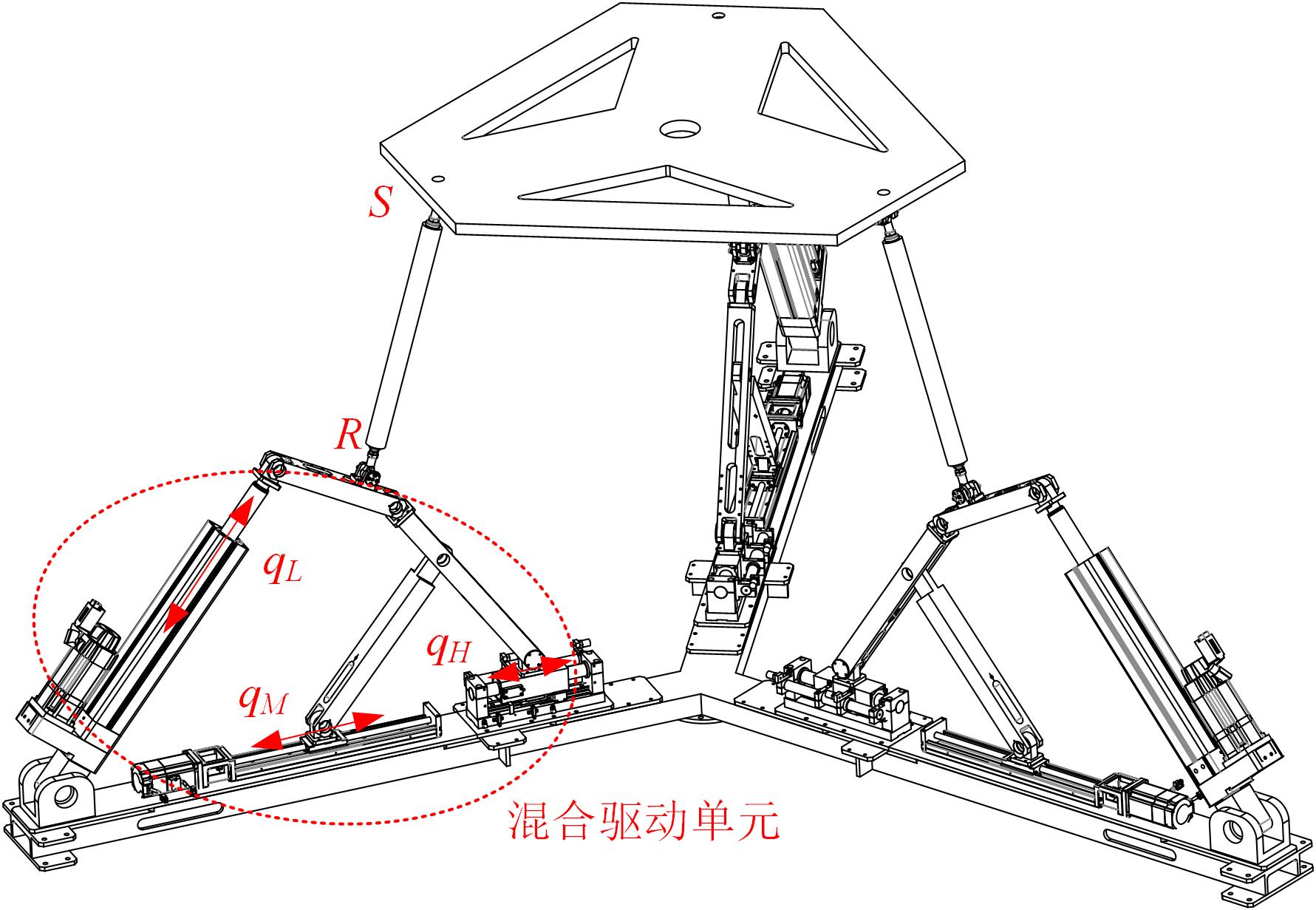

图5 3-RPRR（PRRRP）RS并联式混合驱动机构

Fig.5 3-RPRR（PRRRP）RS parallel hybrid drive mechanism

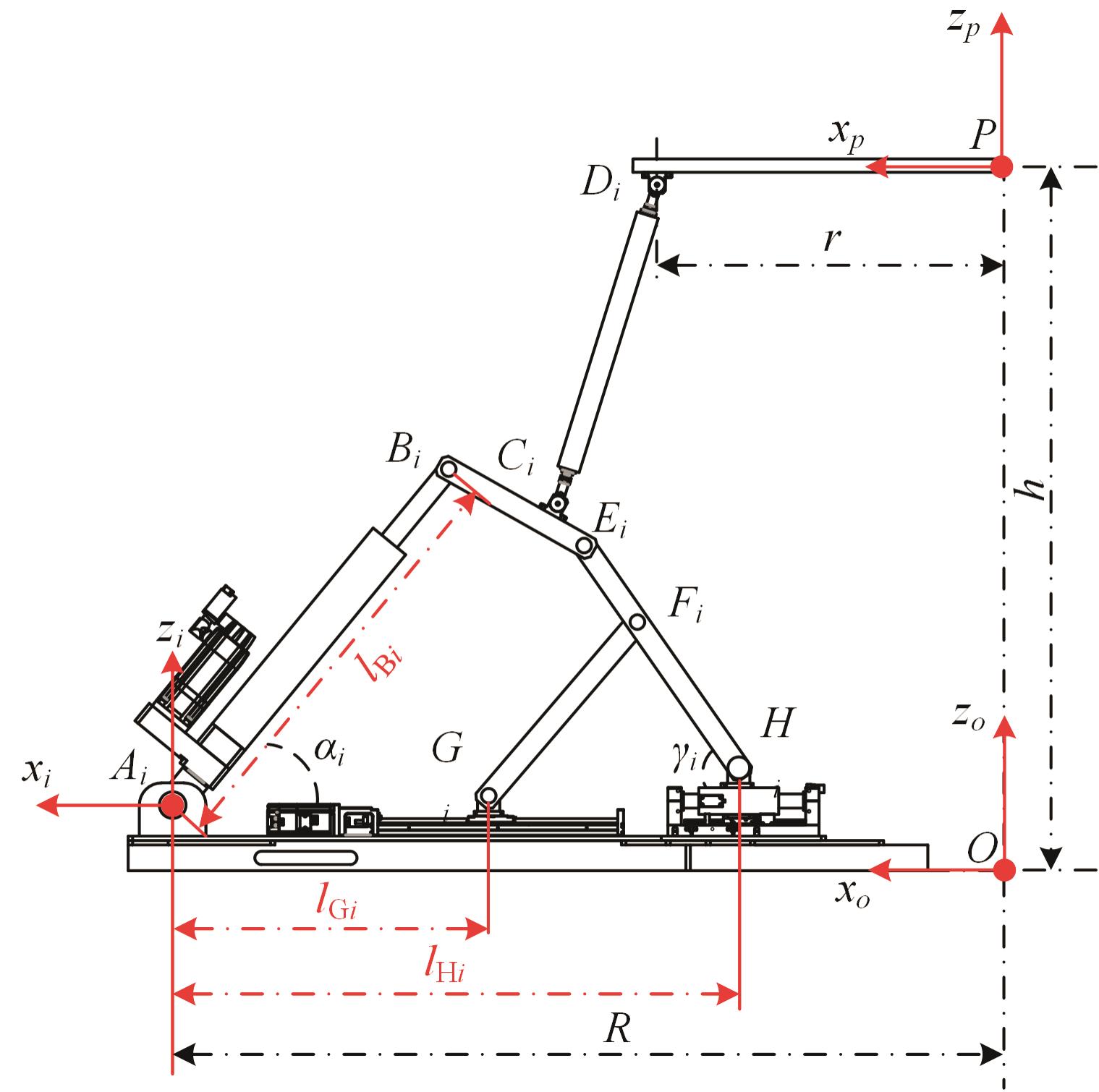

图6 分支i结构简图

Fig.6 Structure diagram of branch i

图7 迭代法流程图

Fig.7 Flow chart of iterative method

表2 结构参数 (mm)

Tab.2 The structure parameters

参数	数值
R	1700
r	650
h	1400
l_CD	750
l_BC	250
l_CE	100
l_EH	600
l_FH	400
l_GF	515
$l H i 0$	1275
$l G i 0$	710
$l B i 0$	1000
$z H i A$	20
$z G i A$	80

表2 结构参数 (mm)

Tab.2 The structure parameters

参数	数值
R	1700
r	650
h	1400
l_CD	750
l_BC	250
l_CE	100
l_EH	600
l_FH	400
l_GF	515
$l H i 0$	1275
$l G i 0$	710
$l B i 0$	1000
$z H i A$	20
$z G i A$	80

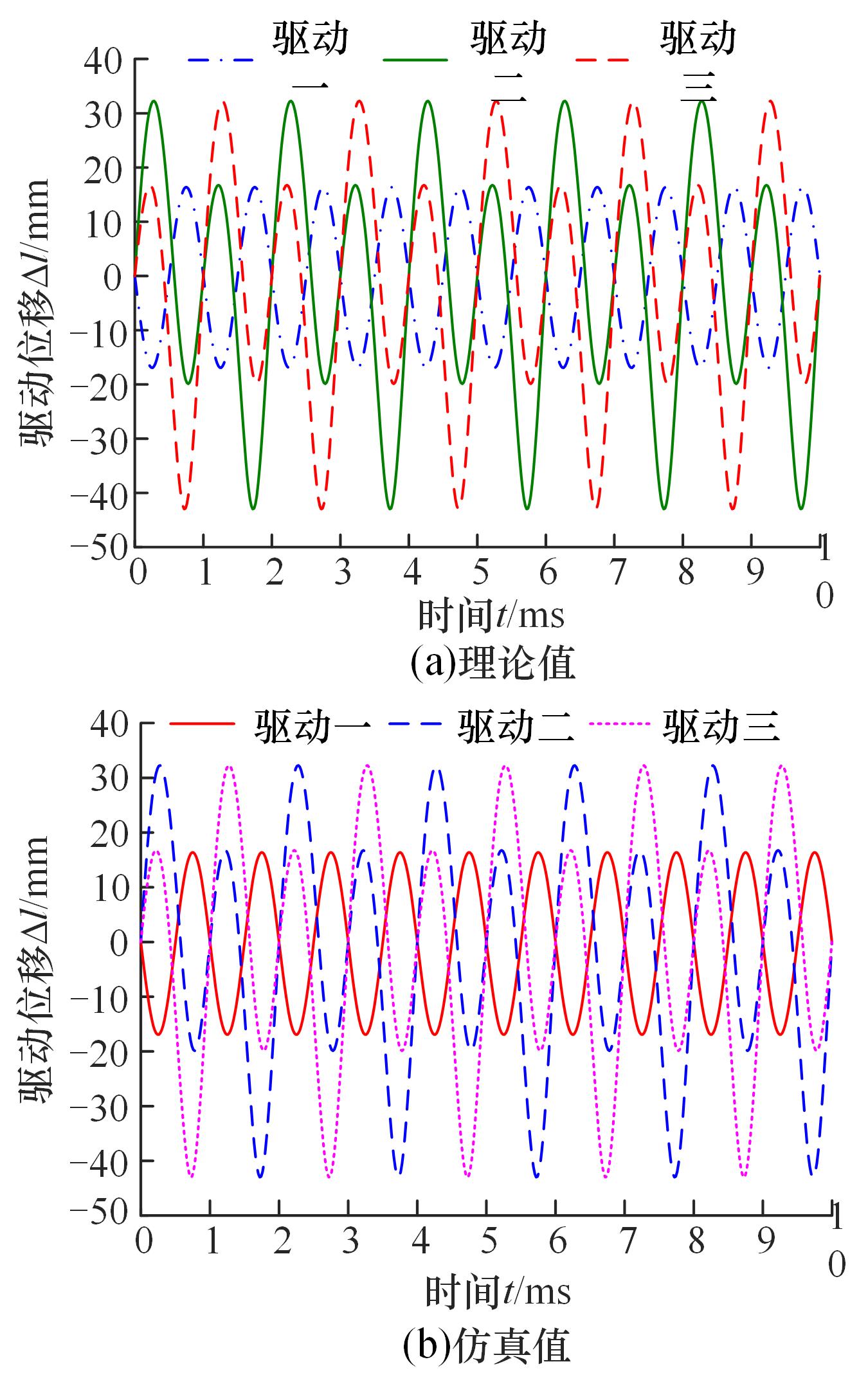

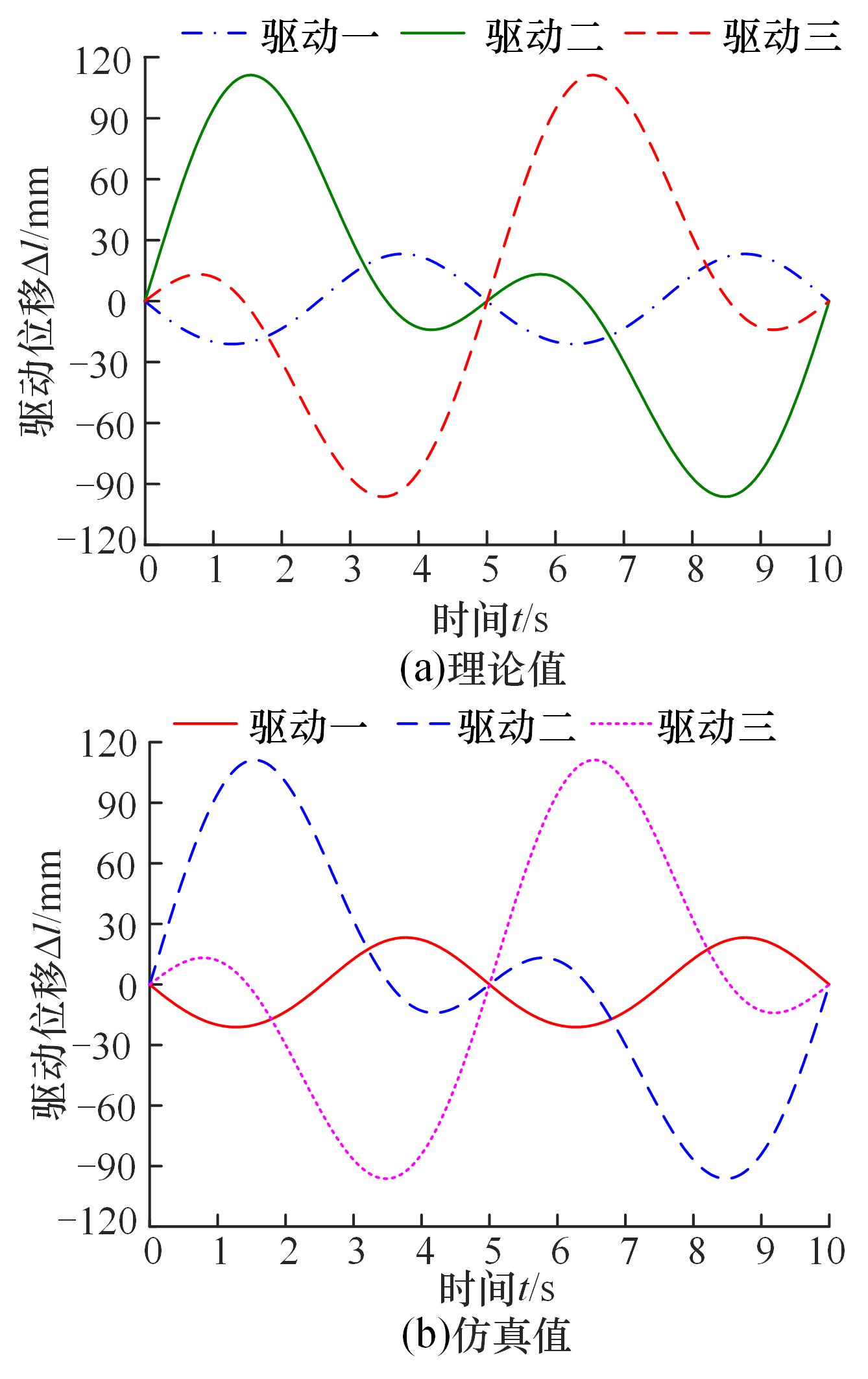

图8 低频驱动位移ΔlBi

Fig.8 Low frequency driving displacement ΔlBi

图9 中频驱动位移ΔlGi

Fig.9 Medium frequency driving displacement ΔlGi

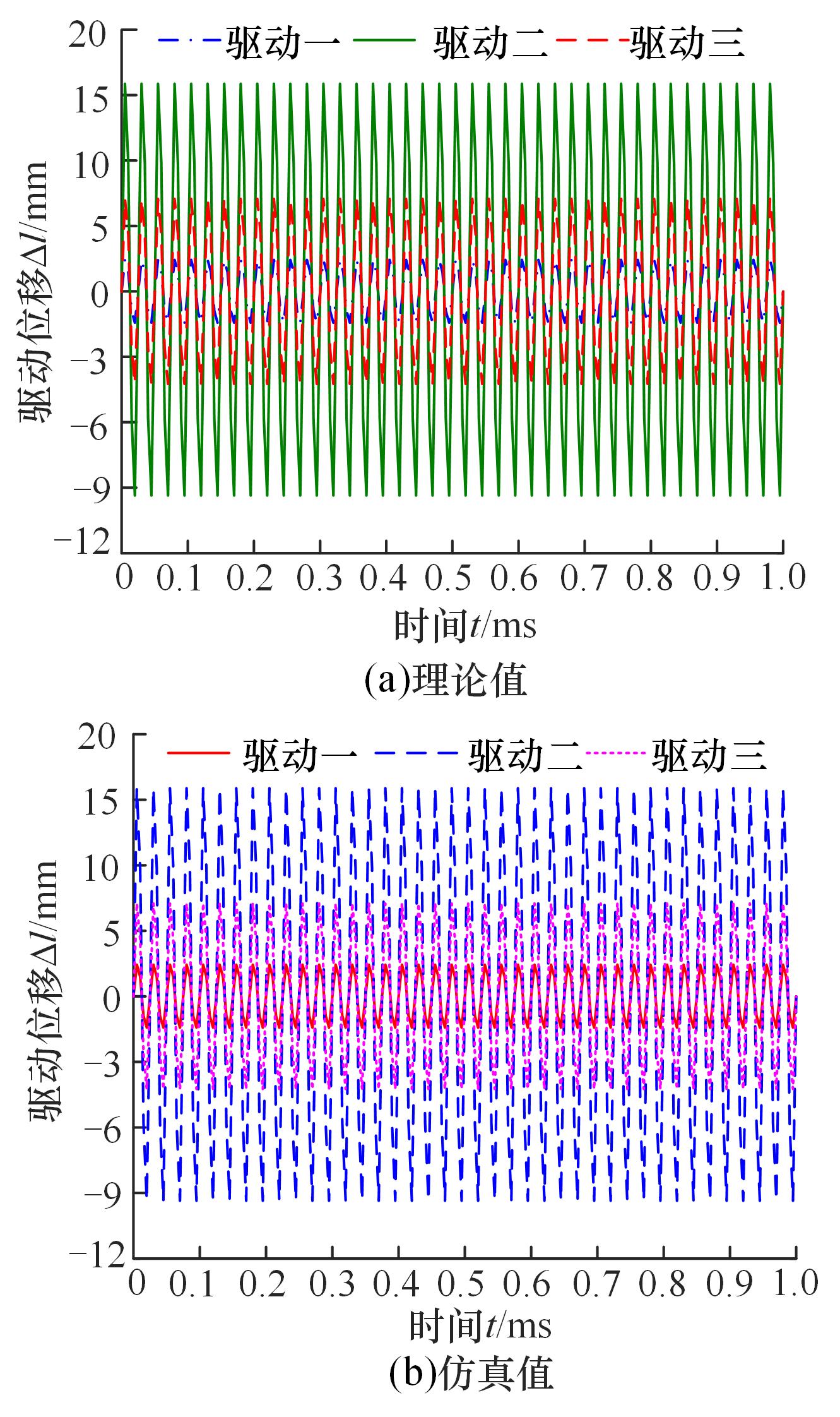

图10 高频驱动位移ΔlHi

Fig.10 High frequency driving displacement ΔlHi

图11 低频驱动速度ΔvBi

Fig.11 Low frequency driving velocity ΔvBi

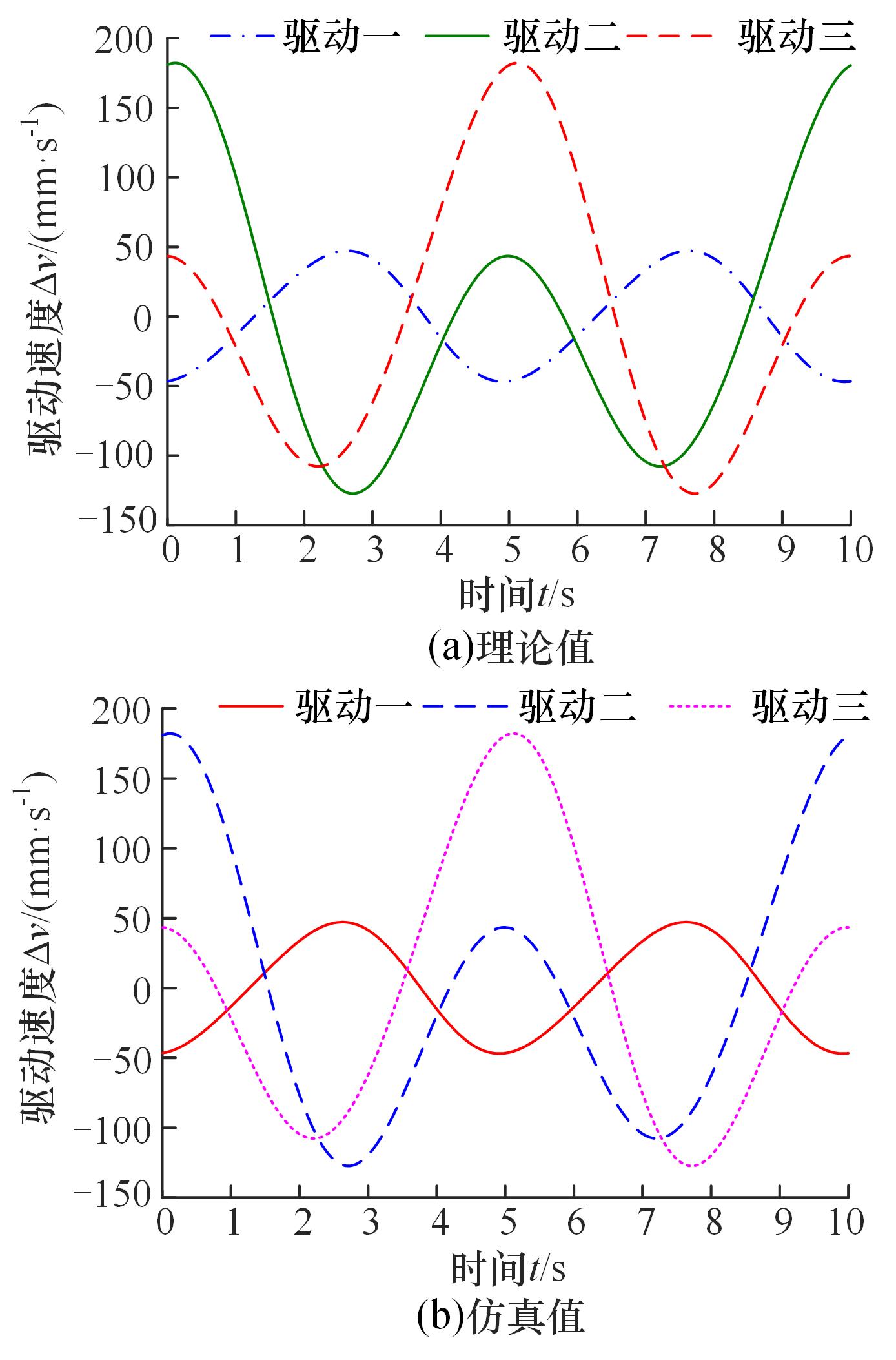

图12 中频驱动速度ΔvGi

Fig.12 Medium frequency driving velocity ΔvGi

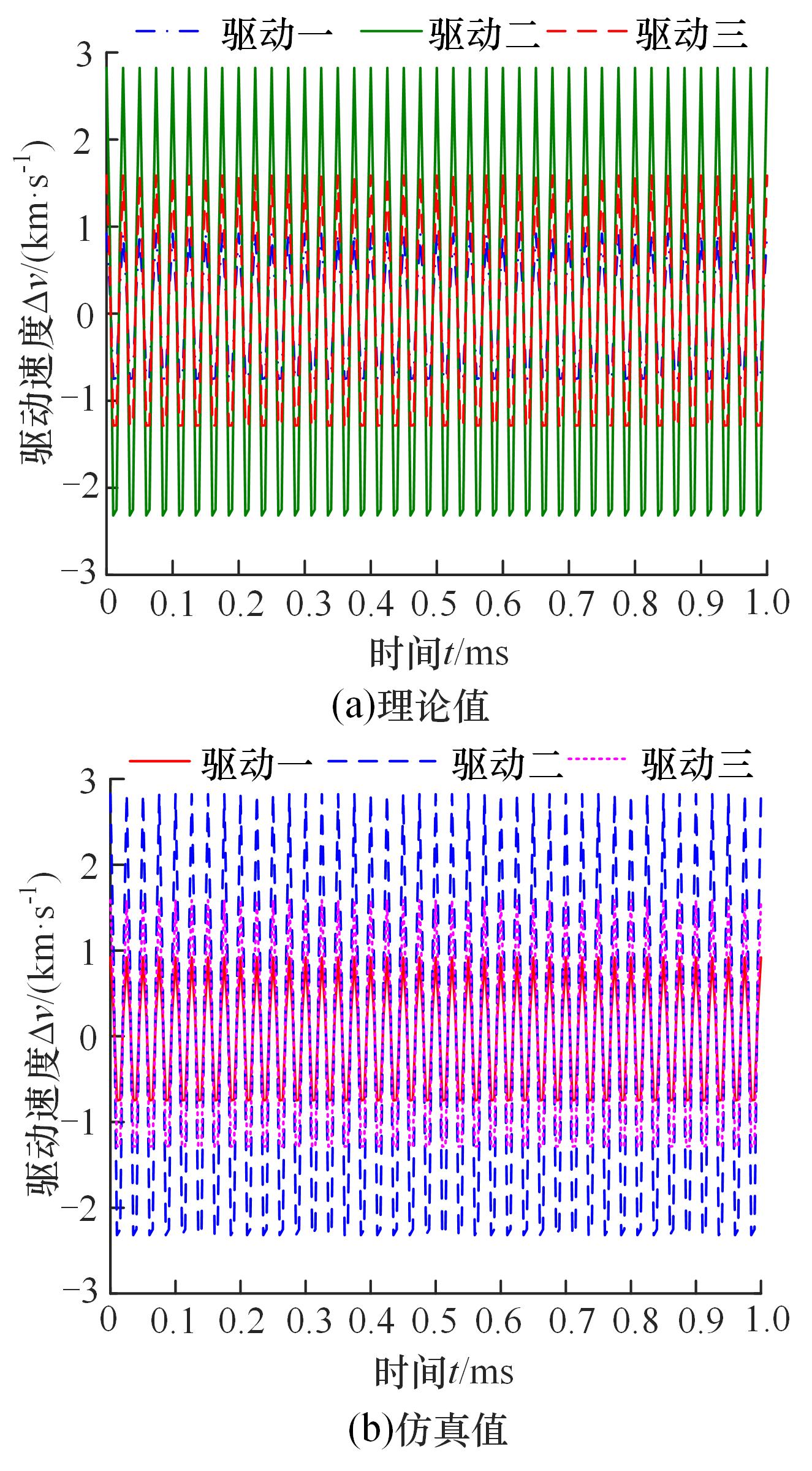

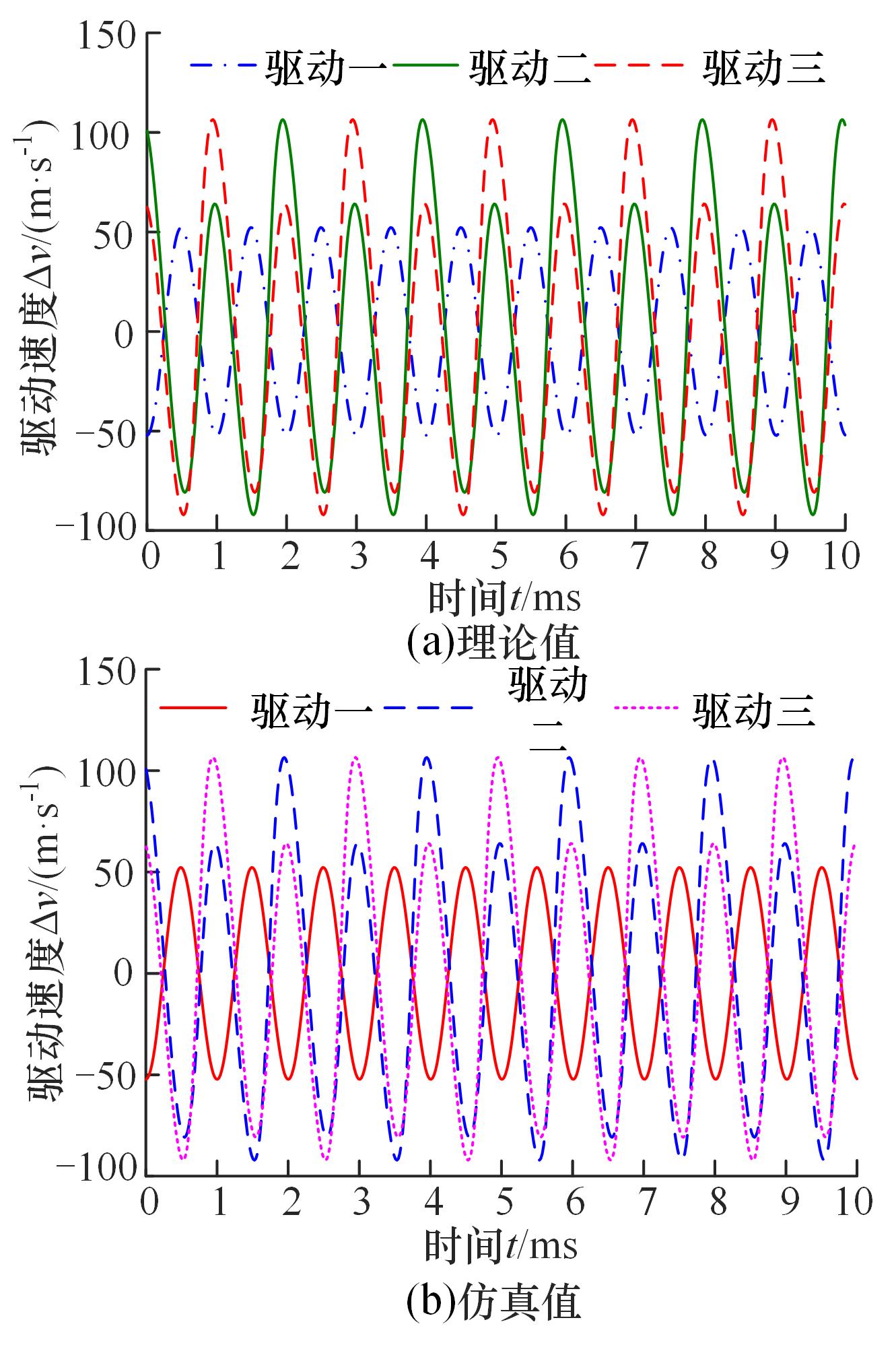

图13 高频驱动速度ΔvHi

Fig.13 High frequency driving velocity ΔvHi

表3 优化结构参数 (mm)

Tab.3 The optimized structure parameters

参数	初始值	优化值
l_CD	750	767
l_BC	250	234
l_CE	100	103
l_EH	600	591
l_FH	400	404
l_GF	515	519

表4 全域传递性能指标对比

Tab.4 Comparison of ςlB、ςlG and ςlH

性能指标	初始值	优化值	优化幅度/%
$ς l B$	0.8033	0.8979	11.78
$ς l G$	0.7928	0.8716	9.94
$ς l H$	0.7999	0.8754	9.44

表4 全域传递性能指标对比

Tab.4 Comparison of ςlB、ςlG and ςlH

性能指标	初始值	优化值	优化幅度/%
$ς l B$	0.8033	0.8979	11.78
$ς l G$	0.7928	0.8716	9.94
$ς l H$	0.7999	0.8754	9.44

图14 优化前低频驱动性能图谱

Fig.14 Low frequency drive performance map before optimization

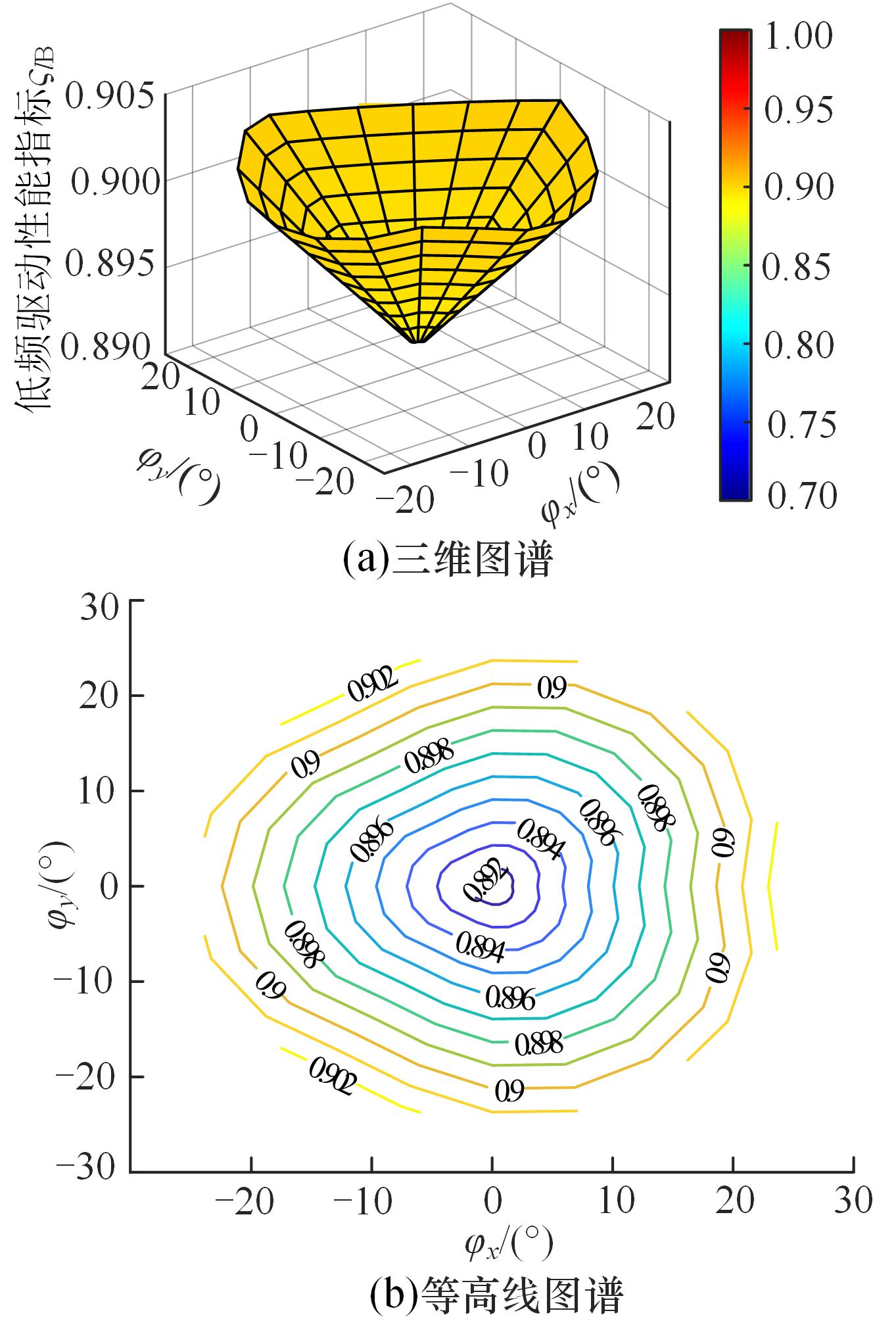

图15 优化后低频驱动性能图谱

Fig.15 Low frequency drive performance map after optimization

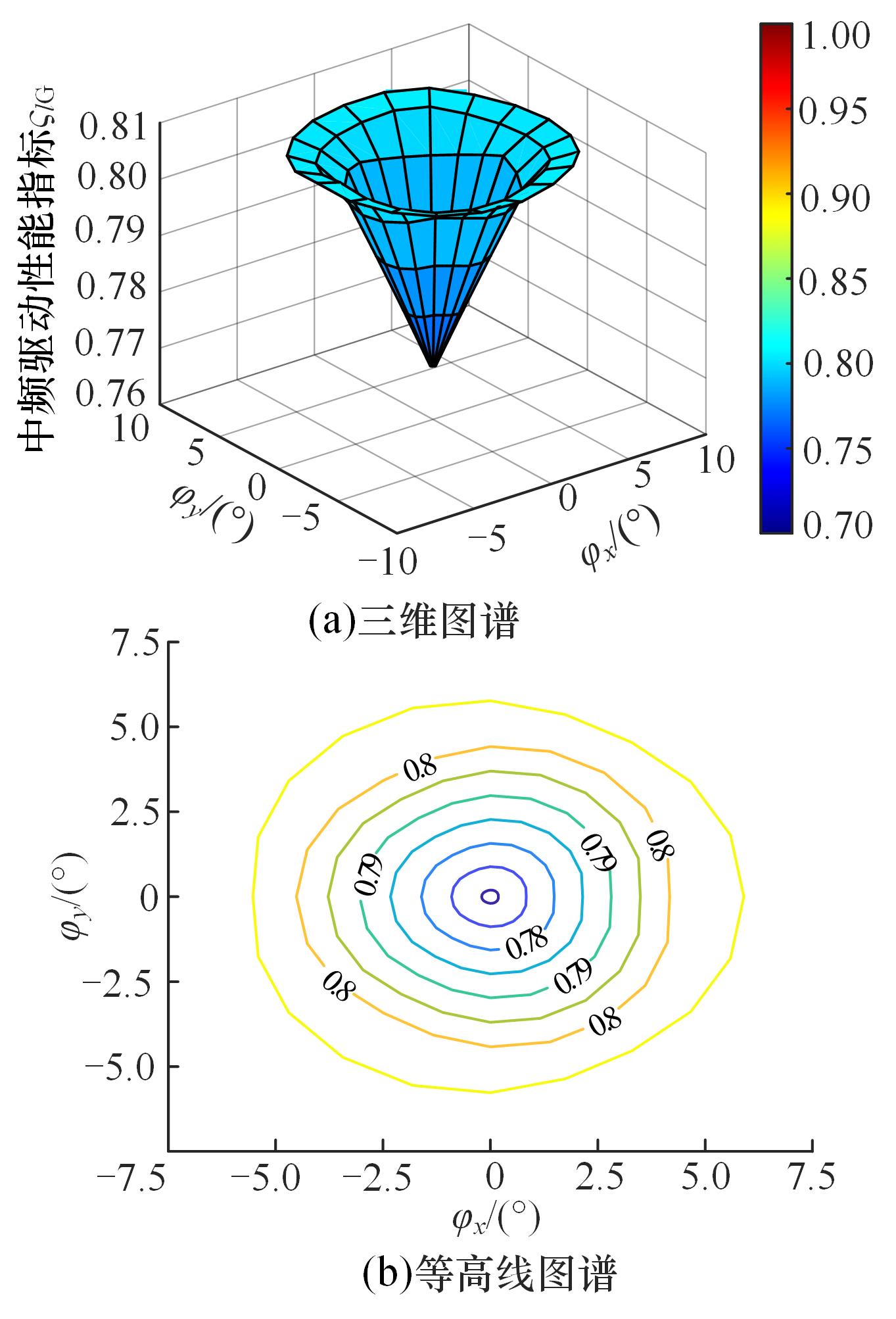

图16 优化前中频驱动性能图谱

Fig.16 Medium frequency drive performance map before optimization

图17 优化后中频驱动性能图谱

Fig.17 Medium frequency drive performance map after optimization

图18 优化前高频驱动性能图谱

Fig.18 High frequency drive performance map before optimization

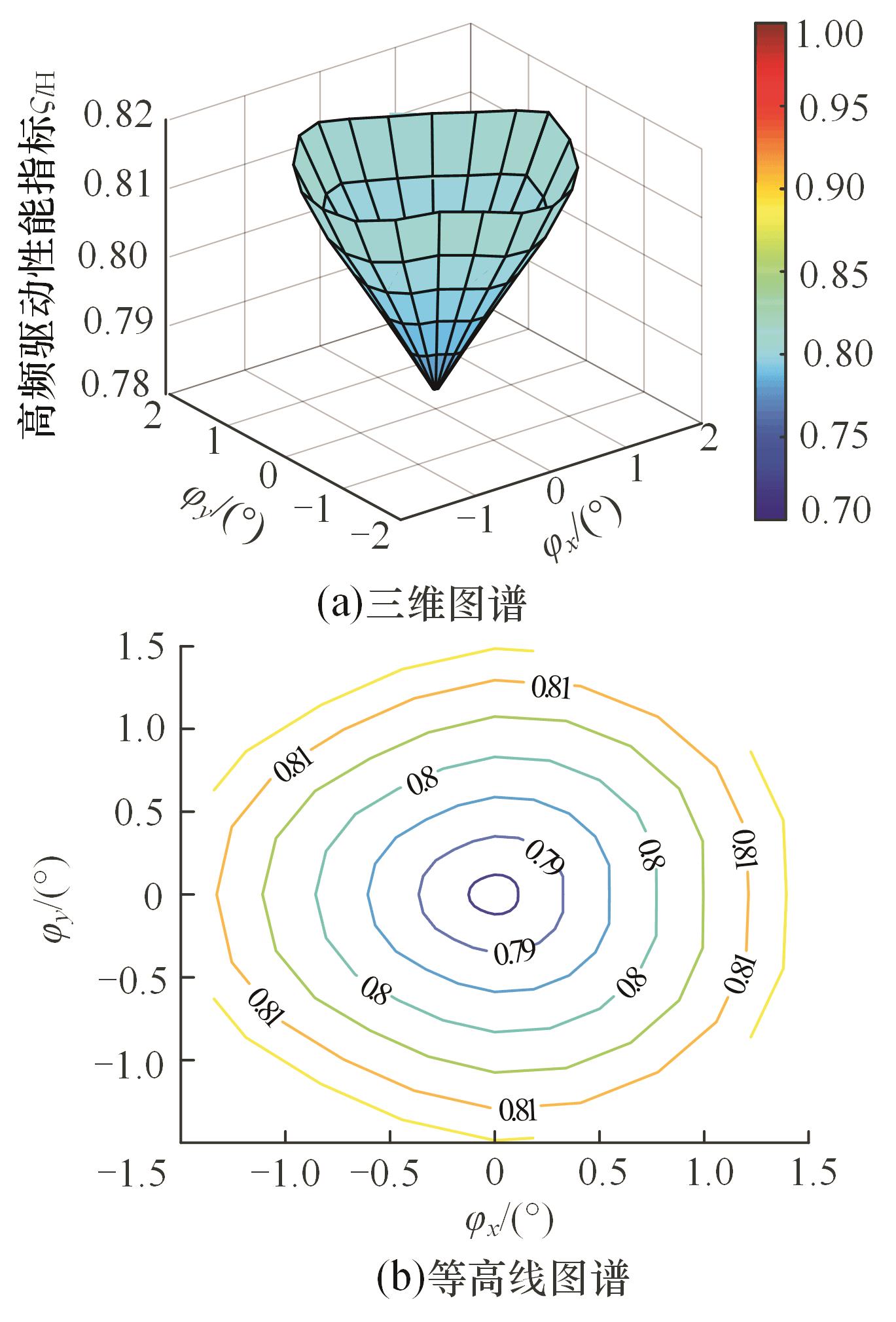

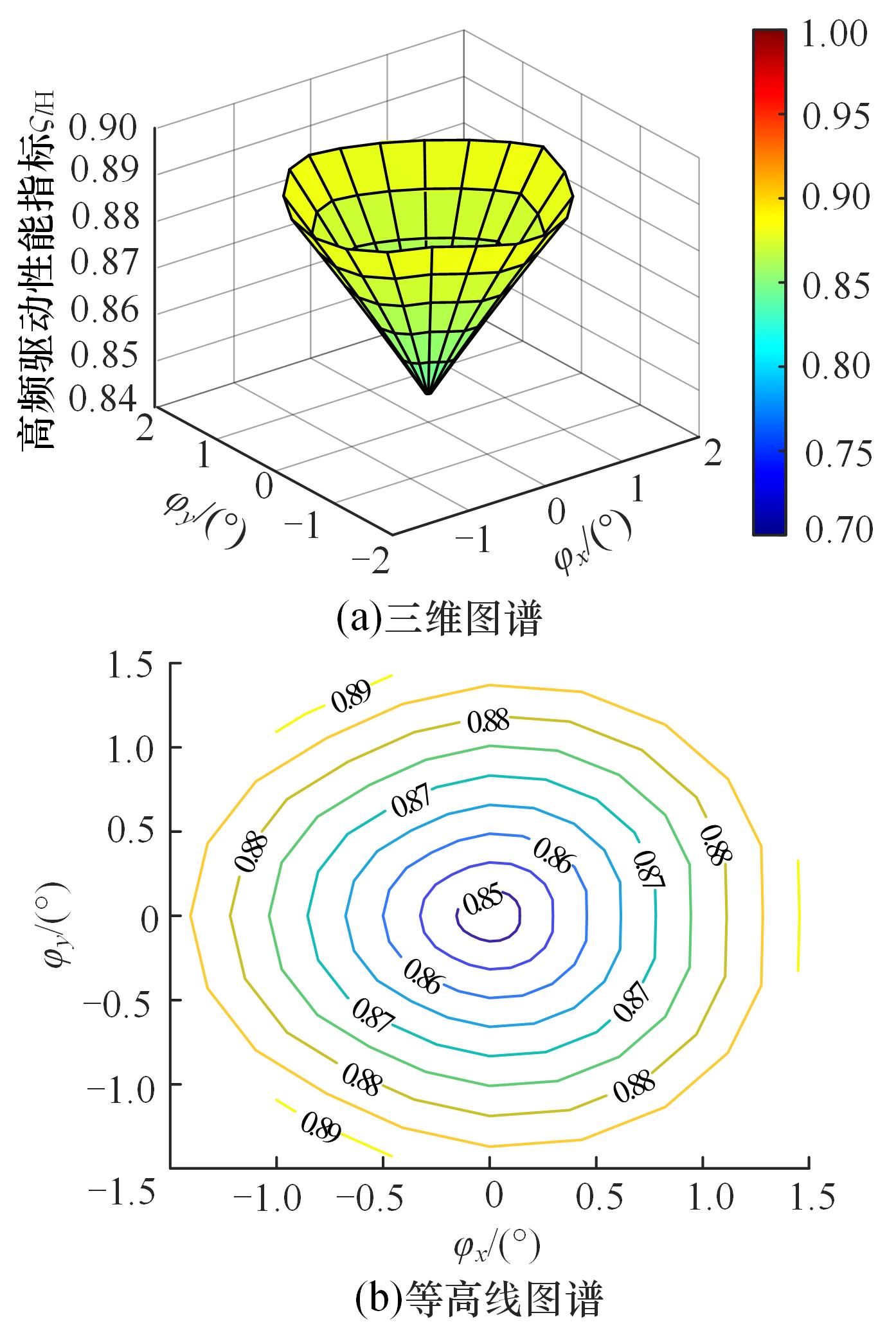

图19 优化后高频驱动性能图谱

Fig.19 High frequency drive performance map after optimization

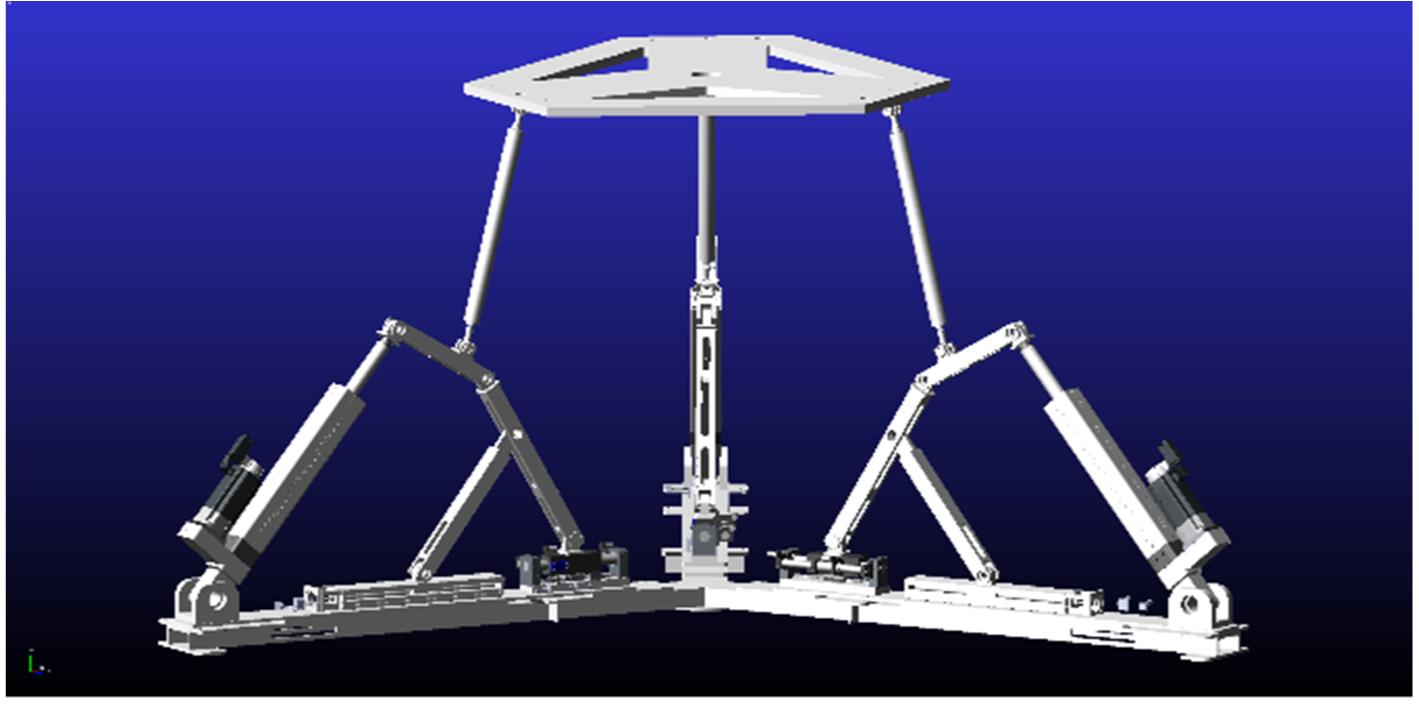

图20 优化后的机构仿真模型

Fig.20 Optimized mechanism simulation model

图21 优化后驱动速度

Fig.21 Optimized driving velocity
